Kreiselkälteanlage: Turboverdichter, Temperaturhub und Teillast

1. Was den Turboverdichter vom Verdrängerverdichter unterscheidet

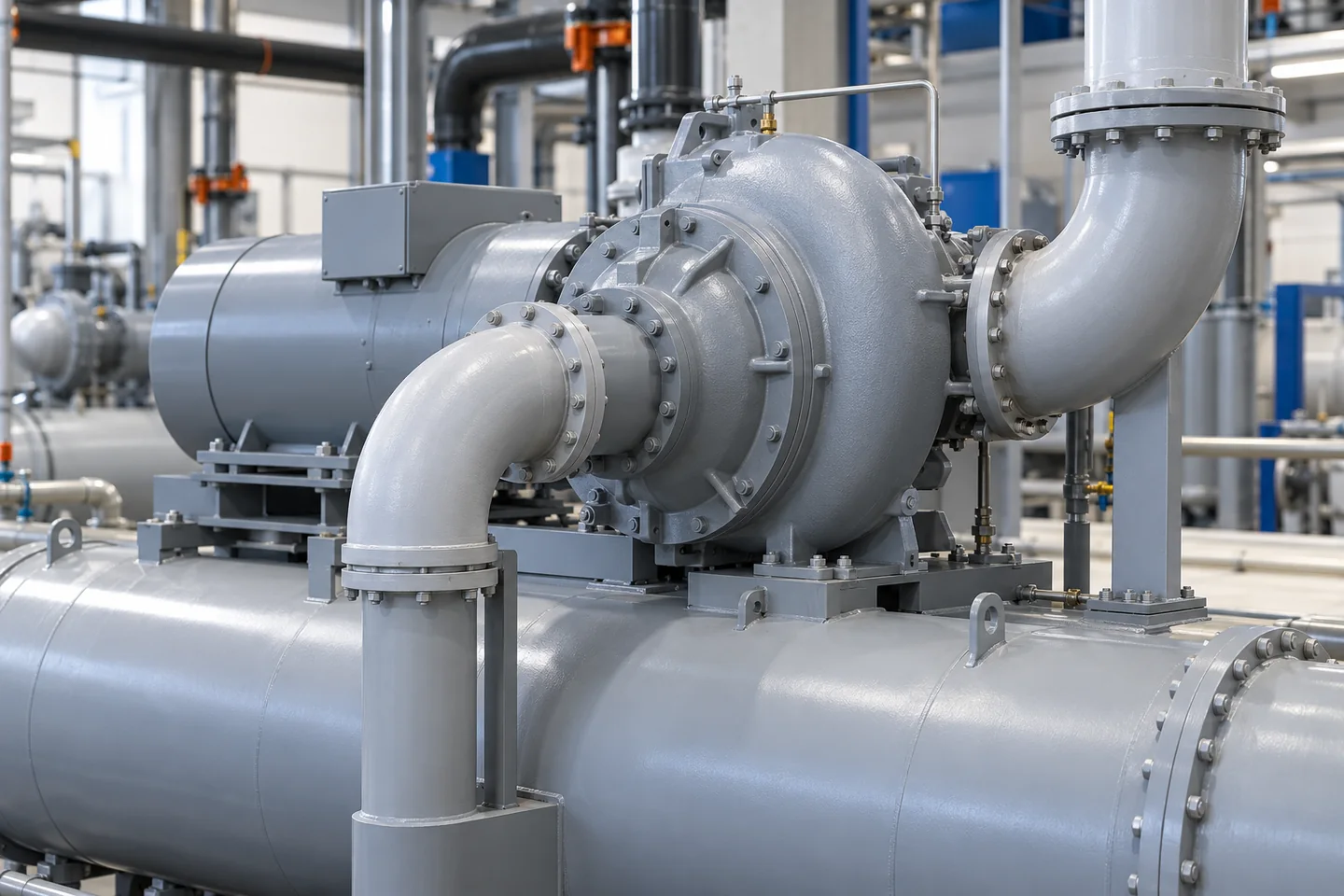

Im Turboverdichter versetzt ein schnell drehendes Laufrad den angesaugten Kältemitteldampf in Bewegung. Die Strömungsführung wandelt einen Teil dieser Bewegungsenergie in Druck um. Damit unterscheidet sich das dynamische Verdichtungsprinzip von Kolben-, Scroll- oder Schraubenverdichtern, die Gas in abgegrenzten Arbeitsräumen verdichten. Der übrige Kältekreislauf braucht weiterhin Verdampfer, Wärmeabgabe und Expansionsorgan.

Das Laufrad fördert Kältemitteldampf; es ist keine Umwälzpumpe für das Kaltwasser. Bei einem üblichen Kaltwassersatz bleiben Kältemittelkreis und Wasserkreis getrennt. Diese Unterscheidung hilft beim Lesen einer Anlagenbeschreibung: Eine Änderung an der Wasserpumpe und eine Änderung der Verdichterdrehzahl betreffen unterschiedliche Teile des Systems.

Fragen Sie im Angebot nach dem vollständigen Gerätetyp und der Verdichterausführung. Der Begriff „Turbo“ allein beschreibt weder die Lagerung noch die Zahl der Verdichter oder deren Regelung. Auch aus der äußeren Form eines Chillers lassen sich diese Eigenschaften nicht zuverlässig ableiten.

• Grundlagen der Kompressionskälteanlage

2. Kältelast und Temperaturhub sind zwei verschiedene Anforderungen

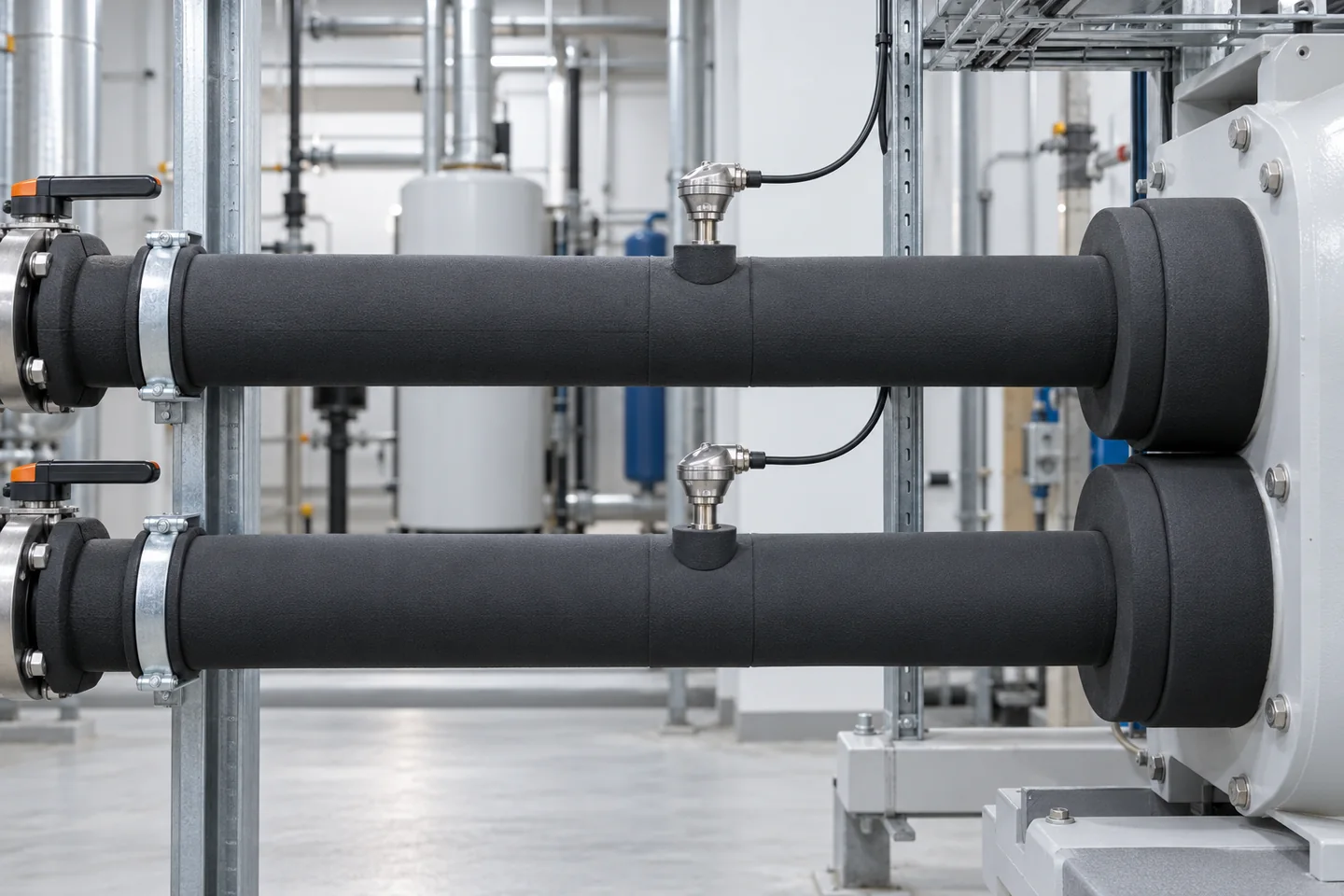

Die Kältelast beschreibt die abzuführende Wärmeleistung. Der Temperaturhub bezeichnet hier den Abstand zwischen dem Verdampfungs- und dem Verflüssigungsniveau des Kältemittels. Er ist mit den Druckverhältnissen verbunden, gegen die der Verdichter arbeiten muss. Die Temperaturspreizung zwischen Wasservorlauf und Wasserrücklauf ist dagegen eine andere Größe und darf nicht als dieser Hub eingesetzt werden.

Ein kleinerer Kühlbedarf führt nicht zwangsläufig zu einem entsprechend kleineren Hub. Bleibt beispielsweise das erforderliche Verflüssigungsniveau hoch, muss der Verdichter auch bei geringerer Kälteleistung eine anspruchsvolle Druckerhöhung bewältigen. Das ASHRAE-Handbuch behandelt deshalb Durchsatz und Druckverhältnisse gemeinsam bei der Auswahl und Stabilitätsprüfung von Kreiselverdichtern.

Als Gesprächshilfe können Sie zwei gleich große Teillastfälle nebeneinanderstellen: einmal mit günstigen Rückkühlbedingungen und einmal mit weiterhin hohem Verflüssigungsniveau. Die abgeführte Wärmeleistung ist gleich; die Anforderungen an den Verdichter sind es nicht. Lassen Sie beide Fälle bewerten, wenn sie im Betrieb vorkommen können. Dieses Vergleichsbild ist eine Planungsfrage, keine Aussage über ein bestimmtes Gerät.

3. Die stabile Teillastgrenze gehört zum Betriebspunkt

Kreiselverdichter besitzen einen zulässigen Betriebsbereich. Bei ungünstiger Kombination aus geringem Durchsatz und erforderlicher Druckerhöhung kann die Strömung instabil werden. Dafür wird der Begriff „Surge“ beziehungsweise „Pumpen“ verwendet. Gemeint ist ein Vorgang im Verdichter, nicht die Umwälzpumpe des Wasserkreises. Die Geräteauswahl und Regelung müssen den vorgesehenen Betrieb innerhalb geeigneter Grenzen ermöglichen.

Drehzahlregelung und weitere Regelorgane können den nutzbaren Bereich beeinflussen. Daraus folgt jedoch keine universelle Mindestlast für alle Turbokaltwassersätze. Der Daikin-Katalog 2026 führt beispielsweise unterschiedliche Mindestleistungsangaben je Geräteausführung auf. Solche Tabellenwerte müssen mit ihren Randbedingungen gelesen und für das angefragte Projekt bestätigt werden.

Eine brauchbare Angebotsaussage lautet daher nicht nur „großer Regelbereich“. Sie benennt die kleinste dauerhaft benötigte Kälteleistung zusammen mit den zugehörigen Temperaturen und der vorgesehenen Betriebsweise. Klären Sie, ob der ausgewählte Chiller diesen Punkt kontinuierlich abdeckt und welche Bedingungen dafür gelten. Herstellergrenzen werden im Betrieb nicht durch eigenmächtiges Verstellen oder Überbrücken von Schutzfunktionen erprobt.

4. Ölfreie Magnetlager sind eine Ausführung, kein Sammelbegriff

Turboverdichter können unterschiedlich gelagert sein. Bei einer aktiven Magnetlagerung halten geregelte elektromagnetische Kräfte den Rotor in Position. Entsprechende Ausführungen benötigen für diese Lagerung kein herkömmliches Ölschmiersystem. Es gibt jedoch auch Kreiselverdichter mit Ölschmierung. „Turboverdichter“, „Magnetlager“ und „ölfrei“ sind deshalb keine austauschbaren Bezeichnungen.

Aktuelle Produktbeispiele machen den Unterschied greifbar: Daikin beschreibt im Chiller-Katalog ölfreie Magnetlagergeräte. Auch Trane unterscheidet in seiner Erläuterung zur Kreiselkälte zwischen Öl- und Magnetlagerausführungen. Diese Beispiele belegen vorhandene technische Ausführungen. Sie begründen weder eine pauschale Einsparquote noch die Eignung eines bestimmten Modells für Ihren Standort.

Für den Betreiber bleibt die Frage nach dem gesamten Serviceumfang. Lassen Sie sich erläutern, welche Prüf- und Servicearbeiten an der angebotenen Ausführung vorgesehen sind und wer sie übernehmen kann. Ein entfallendes Ölsystem macht Wärmeübertrager, Wasserführung, Sensoren und Elektronik nicht bedeutungslos. Eine Aussage wie „ölfrei“ sollte im Vergleich daher als konkrete technische Eigenschaft erfasst werden, nicht als Zusage einer wartungsfreien Anlage.

5. Effizienzwerte auf dieselbe Vergleichsbasis bringen

Für einen fairen Vergleich brauchen beide Angebote dieselbe Kühlaufgabe und nachvollziehbare Betriebspunkte. Fordern Sie zu den vereinbarten Lasten jeweils Kälteleistung, elektrische Aufnahme und die angesetzten Temperaturen an. Klären Sie auch, ob die Zahlen nur den Chiller oder zusätzlich Pumpen und Rückkühlung umfassen. Eine größere Zahl von Nachkommastellen macht unterschiedliche Systemgrenzen nicht vergleichbar.

Ein Kennwert wie IPLV fasst mehrere definierte Bewertungsbedingungen zusammen. Er beschreibt nicht automatisch den Jahresverbrauch Ihres Betriebs. Trane erläutert diese Einschränkung in seiner Schulungsunterlage zu Kaltwassersystemen. Für einen Produktionsstandort sind die tatsächlich erwarteten Stunden in den jeweiligen Last- und Temperaturzuständen entscheidend.

Eine einfache Vergleichsmappe enthält deshalb zwei getrennte Blätter: die zugesagten Geräteleistungen und das angenommene Betriebsprofil. Kennzeichnen Sie darin, welche Betriebsstunden gemessen und welche geschätzt sind. Lassen Sie eine Verbrauchsprognose mit diesen Eingaben erstellen und die enthaltenen Hilfsantriebe auflisten. So lässt sich später erkennen, ob eine Abweichung aus der Geräteauswahl, einer anderen Nutzung oder einer veränderten Wärmeabfuhr stammt.

6. Verdichterzahl und Anlagenaufteilung getrennt betrachten

Ein Chiller mit mehreren Verdichtern ist nicht dasselbe wie mehrere vollständig getrennte Kälteerzeuger. Der Daikin-Katalog zeigt beispielsweise Geräte mit unterschiedlicher Verdichterzahl sowie Varianten, bei denen mehrere Verdichter zu einem Kältemittelkreis gehören. Welche Bauteile gemeinsam genutzt werden, muss aus dem tatsächlichen Schema hervorgehen.

Lassen Sie bei der Projektbesprechung die Verfügbarkeit konkret beschreiben: Welche Kühlleistung bleibt bei einer geplanten Wartungsmaßnahme verfügbar, welche gemeinsamen Komponenten können den Betrieb begrenzen, und welcher Teil der Anlage ist dann betroffen? Die bloße Anzahl der Verdichter beantwortet diese Fragen nicht. Vermeiden Sie daher, eine Mehrverdichterausführung ohne weitere Prüfung als vollständige Redundanz einzuordnen.

Auch die Alternative zur Kreiselkälteanlage bleibt eine technische Auswahlfrage. Ein Schrauben-, Scroll- oder Kolbenkonzept kann je nach Aufgabe sinnvoll sein. Verglichen werden sollten bestätigte Leistungspunkte und der geplante Anlagenaufbau. Unser bestehender Bauartenvergleich ergänzt diese Betrachtung; er ersetzt die projektspezifische Auswahl eines Turboverdichters nicht.

• Schrauben-, Scroll- und Kolbenverdichter vergleichen

7. Diese Nachweise gehören in die technische Anfrage

Für die erste Anfrage genügt eine klare Beschreibung des Betriebs mit vorhandenen Unterlagen. Für die spätere Auswahl sollten die folgenden Punkte beantwortet sein. Sie beziehen sich bewusst auf die Besonderheiten des Turbokaltwassersatzes und helfen, ein allgemeines Prospektversprechen in prüfbare Projektangaben zu übersetzen.

• Geräteausführung: Verdichtertyp, Lagerung, Regelungsart sowie Zahl der Verdichter und Kältemittelkreise eindeutig benennen.
• Betriebspunkte: höchste und kleinste benötigte Kälteleistung mit den jeweils gleichzeitig auftretenden Temperaturen angeben.
• Teillaststabilität: zulässigen kontinuierlichen Betrieb für diese Punkte bestätigen lassen; Voraussetzungen und Grenzen dokumentieren.
• Leistungsnachweis: elektrische Aufnahme und Kälteleistung für dieselben Bedingungen gegenüberstellen, einschließlich klarer Systemgrenze.
• Aufstellung: Einbringweg, Abmessungen, Betriebsgewicht und notwendige Serviceflächen anhand der gewählten Ausführung prüfen lassen.
• Anlagenaufteilung: gemeinsam genutzte Komponenten, verbleibende Kühlleistung bei Einschränkungen und Zuständigkeiten für die Betreuung festhalten.

8. Vom passenden Gerät zum überprüfbaren Betrieb

Vor der Übergabe sollten die zugesagte Ausführung und die tatsächlich eingebaute Anlage übereinstimmend dokumentiert sein. Dazu gehören die freigegebenen Auslegungsdaten und eine verständliche Beschreibung des vorgesehenen Regelbereichs. Vereinbaren Sie mit den beteiligten Fachfirmen, welche Betriebspunkte bei der Inbetriebnahme nachgewiesen werden können und wie noch nicht verfügbare Lastzustände behandelt werden.

Für eine spätere Bewertung sind zusammengehörige Aufzeichnungen hilfreicher als einzelne Bildschirmfotos ohne Kontext. Halten Sie zum beobachteten Verhalten die Lastsituation, Temperaturen, Betriebsart und vorhandene Meldungen fest. Die fachliche Auswertung klärt anschließend, ob das Gerät innerhalb des bestätigten Bereichs arbeitet. Ein auffälliges Geräusch allein ist kein sicherer Nachweis für Surge.

Klima-Zentrum unterstützt Betriebe in Österreich bei Planung, Wartung und Reparatur industrieller Kälteanlagen. Bei einer geplanten Kreiselkälteanlage beginnt die Abstimmung mit Kühlaufgabe, Betriebsprofil und den vorhandenen Gerätedaten. Daraus lässt sich klären, welche Auslegung und welche Leistungen für das konkrete Projekt erforderlich sind.
