Kompressionskälteanlage: So funktioniert der Kältekreislauf

Was macht eine Kompressionskälteanlage?

Kälte wird nicht als Stoff erzeugt und in den Kühlraum gepumpt. Die Anlage entzieht einem Raum, einer Ware oder einem Prozess Wärme. Das Kältemittel nimmt diese Energie auf der kalten Seite auf und gibt sie auf der warmen Seite wieder ab. Der elektrisch angetriebene Verdichter hält den Kreislauf in Gang und ermöglicht unterschiedliche Druckniveaus.

Das Grundprinzip findet sich in Kühlmöbeln ebenso wie in vielen Klimageräten und industriellen Kaltwassersätzen. Die Baugröße allein erklärt deshalb noch nicht die Anwendung. Entscheidend sind die benötigten Temperaturen, die abzuführende Wärmelast und die Art, wie Wärme aufgenommen und abgegeben wird. Hier betrachten wir zunächst einen einfachen einstufigen Kreislauf mit Verdampfung und Verflüssigung.

Die vier Schritte des Kältekreislaufs

Die folgende Reihenfolge beginnt beim Verdampfer. In einer laufenden Anlage arbeiten die Bauteile gleichzeitig; die Beschreibung folgt dem Weg des Kältemittels.

• Verdampfer: Kältemittel verdampft bei niedrigem Druck und nimmt dabei Wärme auf. Diese kommt beispielsweise aus der Kühlraumluft oder aus einem getrennten Wasserkreislauf.
• Verdichter: Er saugt Kältemitteldampf an und erhöht dessen Druck. Dabei steigt auch die Temperatur. Ein Verdichter ist für den vorgesehenen Dampfzustand ausgelegt; unkontrollierter Flüssigkeitseintrag kann ihn beschädigen.
• Verflüssiger: Das heiße Kältemittel gibt Wärme an Luft oder Wasser ab und wird bei hohem Druck wieder flüssig. Die Umgebung erhält dabei auch die Energie, die durch die Verdichtung eingebracht wurde.
• Expansionsorgan: Es begrenzt den Kältemittelstrom und senkt den Druck. Ein Teil der Flüssigkeit verdampft bereits bei dieser Entspannung. Das kalte Flüssigkeits-Dampf-Gemisch gelangt zum Verdampfer, wo weitere Wärme aufgenommen wird.

Verdampfer und Verflüssiger im Betrieb erkennen

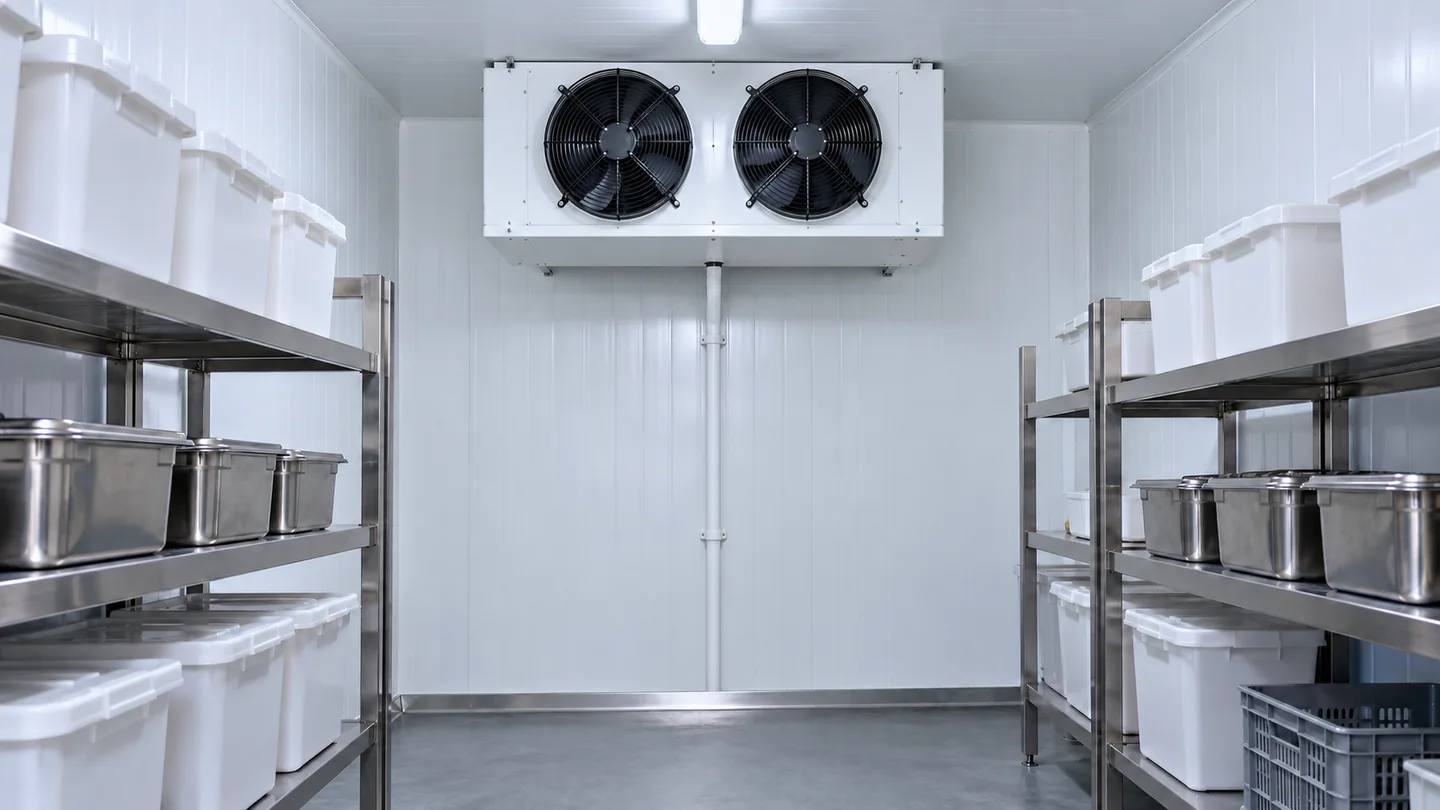

Im direkt gekühlten Kühlraum ist der Verdampfer häufig als Luftkühler mit Ventilatoren sichtbar. Seine Lamellen ermöglichen den Wärmeaustausch zwischen Luft und Kältemittel. Zugebaute Luftwege verhindern, dass die Raumluft die Kühlflächen ausreichend erreicht. Eine ungünstige Warenaufstellung lässt sich daher nicht einfach durch einen niedrigeren Sollwert ausgleichen.

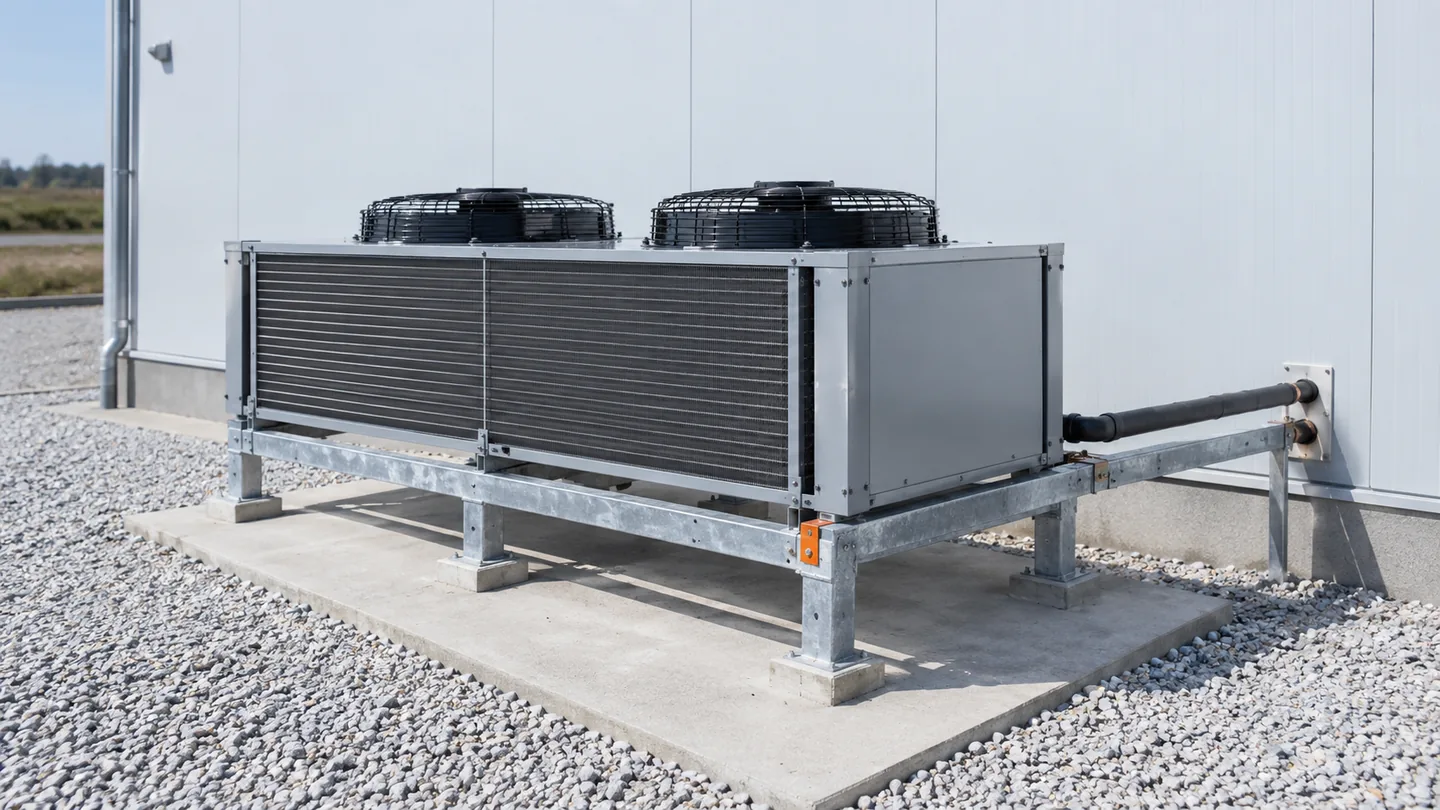

Der Verflüssiger befindet sich häufig außerhalb des gekühlten Bereichs. Bei luftgekühlten Anlagen muss die erwärmte Luft ungehindert abströmen können. Ein sichtbarer Ventilator allein verrät jedoch nicht sicher, welches Bauteil man vor sich hat. Bei reversiblen Klimageräten wechseln die Wärmeübertrager je nach Betriebsart ihre Aufgabe. Maßgeblich sind Anlagenschema und Betriebszustand.

Kältemittel, Wasser und Raumluft auseinanderhalten

Das Kältemittel bleibt im geschlossenen Kältekreis. Bei einer indirekten Anlage kühlt der Verdampfer zunächst Wasser oder eine geeignete Sole. Eine Pumpe fördert diesen getrennten Kälteträger zu Maschinen oder Raumkühlern. Kältemittelverdichter und Wasserpumpe übernehmen somit unterschiedliche Aufgaben. Im üblichen Wasserkreis findet kein geplanter Wechsel zwischen Flüssigkeit und Dampf statt.

Für die Projektbesprechung hilft eine einfache Skizze mit drei Fragen: Wo entsteht die abzuführende Wärme, welches Medium transportiert sie, und wo gelangt sie schließlich hin? Damit lassen sich Schnittstellen zwischen Kältemaschine, Rohrnetz und Produktionsmaschine klar benennen. Ein Problem mit dem Volumenstrom auf der Wasserseite ist beispielsweise noch kein Nachweis für fehlendes Kältemittel.

Warum die Wärmeabfuhr größer als die Kälteleistung ist

Der Verflüssiger muss die aufgenommene Wärme und den Energieeintrag der Verdichtung abgeben. Ein bewusst vereinfachtes Rechenbeispiel: Nimmt der Verdampfer 12 Kilowatt Wärme auf und gelangen durch die Verdichtung weitere 4 Kilowatt in den Kältekreis, sind auf der warmen Seite ungefähr 16 Kilowatt abzuführen. Wärmeverluste und zusätzliche Hilfsantriebe sind in diesem Beispiel nicht bilanziert.

Das ist keine Geräteauslegung und kein zugesagter Wirkungsgrad. Es erklärt aber, warum ein Verflüssigungssatz in einem kleinen, schlecht belüfteten Nebenraum dessen Temperatur stark erhöhen kann. Für einen Angebotsvergleich gehören Aufstellbedingungen und Wärmeabfuhr deshalb zur Gesamtanlage. Die elektrische Anschlussleistung, die momentane Leistungsaufnahme und die Kälteleistung sind verschiedene Angaben.

Was den Strombedarf beeinflusst

Die benötigte Temperaturdifferenz zwischen kalter und warmer Seite ist für den Energieaufwand wesentlich. Sehr niedrige Verdampfungstemperaturen und hohe Verflüssigungstemperaturen können den Verdichter stärker beanspruchen. Verschmutzte Wärmeübertrager, ungünstige Luftführung und unnötig niedrige Sollwerte sind deshalb bei einer Effizienzprüfung relevant. Betriebsgrenzen und Produktanforderungen müssen dabei erhalten bleiben.

Der klimaaktiv-Leitfaden für Energieaudits in Kältesystemen betrachtet die Anlage als System. Für Betreiber folgt daraus eine praktische Vergleichsregel: Leistungsangaben nur bei denselben Temperaturen und derselben Systemgrenze gegenüberstellen. Wenn ein Angebot nur den Verdichterstrom nennt, das andere aber Pumpen und Ventilatoren einschließt, sind die Zahlen nicht unmittelbar vergleichbar.

Erfassen Sie zusätzlich, wie lange die Anlage bei hoher und niedriger Last läuft. Kilowatt beschreiben eine Leistung; Kilowattstunden ergeben sich aus dem Verbrauch über die Zeit. Ein einzelner günstiger Betriebspunkt belegt deshalb noch keine niedrigen jährlichen Stromkosten. Auch Änderungen an Auslastung oder Außentemperatur gehören in die Auswertung.

• Temperaturhub und Teillast bei Kreiselkälteanlagen

Welche Angaben ein Fachbetrieb für die Beurteilung braucht

Eine zielführende Anfrage beschreibt zuerst die betriebliche Aufgabe. Ein Lager mit gleichmäßiger Temperaturhaltung unterscheidet sich von einem Prozess, der warme Chargen in kurzer Zeit herunterkühlen muss. Dokumentieren Sie diese Unterschiede, statt ausschließlich eine gewünschte Kilowattzahl vorzugeben. Für Bestandsanlagen sind vorhandene Unterlagen besonders hilfreich.

• Standort in Österreich, Nutzung und erforderliche Temperatur am Produkt oder Prozess nennen.
• Typenschilder, Anlagenschema und vorhandene Übergabe- oder Wartungsunterlagen bereitstellen.
• Betriebszeiten, Warenmengen beziehungsweise Produktionszyklen und bekannte Spitzenlasten beschreiben.
• Aufstellorte von Verdichter und Wärmeübertragern sowie verfügbare Serviceflächen zeigen.
• Bei Problemen Alarmtext, Zeitpunkt und gleichzeitig beobachteten Betriebszustand festhalten.

Was das Grundschema nicht zeigt

Reale Anlagen benötigen zusätzlich Regelung, Sensoren und Sicherheitseinrichtungen; je nach Aufbau kommen Sammler, Filtertrockner und weitere Armaturen hinzu. Thermostatische Expansionsventile reagieren auf die Überhitzung am Verdampferausgang. Damit ist eine Temperaturdifferenz zum Sättigungszustand bei passendem Druck gemeint, nicht bloß eine hohe gemessene Rohrtemperatur. Einstellungen gehören zur fachlichen Inbetriebnahme und Diagnose.

Auch das Vier-Bauteile-Schema hat Grenzen: CO₂-Anlagen können transkritisch arbeiten. Dann übernimmt auf der Hochdruckseite ein Gaskühler die Wärmeabgabe, ohne dass das Kältemittel dort wie im beschriebenen einfachen Kreislauf verflüssigt wird. Mehrstufige Anlagen und Kaskaden benötigen ebenfalls eine erweiterte Betrachtung. Für Entscheidungen ist deshalb das tatsächliche Anlagenschema wichtiger als eine allgemeine Zeichnung.

Vom Verständnis zur passenden Kältelösung

Klima-Zentrum bietet Gewerbekälte, Industriekälte und Kälteanlagen für Betriebe österreichweit an. Bei Planung, Wartung oder Reparatur hilft ein gemeinsamer Blick auf Verbraucher, Kältekreis und Wärmeabfuhr. So lässt sich die nächste Untersuchung konkret eingrenzen, ohne aus einem einzelnen Symptom vorschnell ein defektes Bauteil abzuleiten.

Bei einer Anfrage genügt zunächst eine verständliche Beschreibung mit vorhandenen Fotos und Unterlagen. Öffnen Sie dafür keine Gehäuse, entfernen Sie keine Schutzabdeckungen und greifen Sie nicht in den Kältekreis ein. Entscheidend ist eine nachvollziehbare Ausgangslage, auf deren Basis die fachliche Prüfung und der Leistungsumfang vereinbart werden können.
