Industriekälte im Druckguss: Prozesskühlung, Kreislauf und Wasserqualität richtig planen

Die Kühlaufgabe beginnt am Werkzeug

Druckguss erzeugt Wärme nicht gleichmäßig. Sie entsteht und wandert abhängig von Legierung, Zyklus, Werkzeuggeometrie, Temperierkreisen und Produktionsrhythmus. Eine Anlage wird daher nicht sinnvoll nur nach Maschinenleistung ausgewählt. Entscheidend ist, welche Wärme im jeweiligen Lastfall tatsächlich abgeführt werden muss und wie eng die Prozessparameter geführt werden sollen.

Für die Vorplanung werden mindestens Maschinenzahl, parallele Zyklen, Werkzeugwechsel, Schichtmodell und geplante Erweiterungen aufgenommen. Ebenso wichtig sind Anfahrphasen, Stillstände und Ausschussereignisse. Eine Anlage, die eine Momentanspitze abdeckt, aber bei Teillast ständig taktet, ist nicht automatisch die wirtschaftlichere Lösung. Das Lastprofil schafft eine gemeinsame Grundlage für Betrieb, Werkzeugbau und Kältetechnik.

• Verbraucher und Temperierkreise eindeutig zuordnen.
• Zyklus- und Schichtdaten statt nur Nennleistungen erfassen.
• Sommerbedingungen und gleichzeitige Lasten berücksichtigen.
• Zulässige Prozessabweichungen mit dem Fertigungsprozess abstimmen.

Kaltwasserkreislauf, Rückkühlung und Hydraulik zusammen betrachten

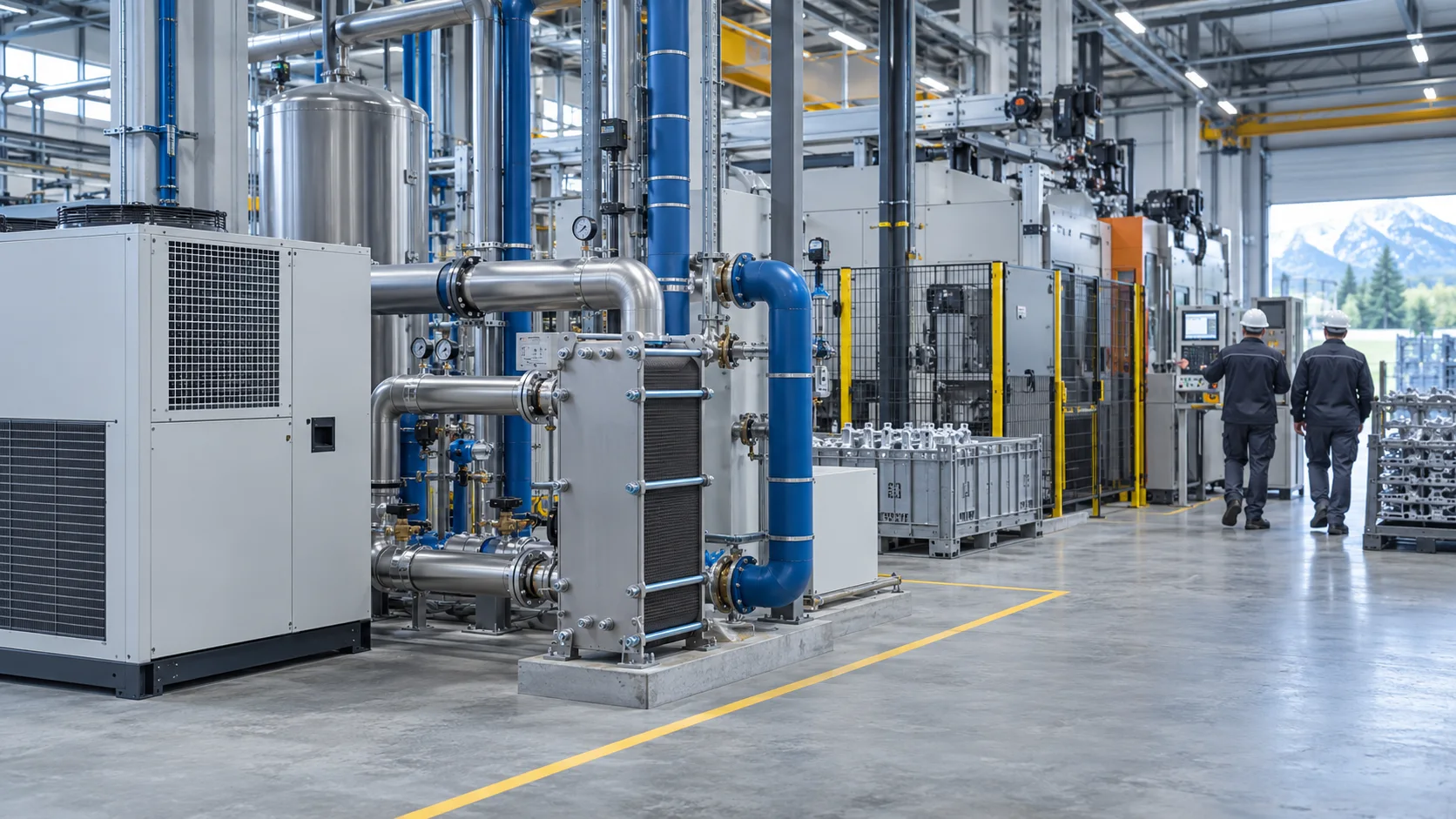

Ein Chiller stellt häufig einen Wasser- oder Wasser-Glykol-Kreislauf bereit. Über Wärmeübertrager, Pumpen und Verteiler gelangt die Leistung zu den Temperiergeräten oder direkt zum Prozess. Auf der warmen Seite muss die entzogene Wärme über einen luftgekühlten Verflüssiger, einen Trockenkühler oder ein anderes projektspezifisches Konzept sicher abgeführt werden. Die einzelnen Bauteile dürfen nicht isoliert dimensioniert werden.

Zu geringe Durchflüsse, ungünstige Verteiler oder unklare Regelventile können trotz ausreichender Kälteleistung Temperaturprobleme verursachen. Auch ein zusätzlicher Verbraucher verändert Druckverlust und Pumpenarbeit. Bei mehreren Maschinen helfen saubere hydraulische Schemata, Messpunkte und eine nachvollziehbare Zuordnung der Volumenströme. Ob ein Puffer oder eine hydraulische Entkopplung erforderlich ist, hängt vom konkreten Lastwechsel und der Regelung ab.

Wasserqualität schützt Wärmeübertrager und Prozess

Wasser ist im Kreislauf nicht nur Transportmedium. Härtebildner, gelöste Salze, Korrosionsprodukte und Schwebstoffe können Wärmeübertrager, enge Kanäle und Ventile beeinträchtigen. In offenen Rückkühlsystemen kommen durch Verdunstung und Umgebung weitere Einflüsse hinzu. Fachquellen des US-Energieministeriums nennen Ablagerung, Korrosion, Fouling und mikrobiologische Aktivität als wesentliche Risiken offener Umlaufsysteme.

Ein einzelner Messwert ist keine Wasserstrategie. Für den jeweiligen Kreislauf werden Füllwasser, eingesetzte Werkstoffe, Betriebsbedingungen, Filtration, Entleerungs- und Nachspeisepunkte dokumentiert. Die nötigen Grenzwerte und Behandlungsmaßnahmen ergeben sich aus Anlagen- und Komponentenunterlagen sowie der Wasseranalyse. Ungeeignete Chemikalien oder eigenmächtige Dosierungen können Dichtungen und Werkstoffe schädigen.

• Kreisläufe und verwendete Medien voneinander abgrenzen.
• Analyse, Nachspeisung und auffällige Veränderungen protokollieren.
• Filter und Abscheider mit Wartungszugang vorsehen.
• Wasserbehandlung und Werkstoffverträglichkeit fachlich abstimmen.

Messen, bevor Temperaturprobleme beurteilt werden

Wenn Qualität oder Zykluszeit schwanken, ist eine Anzeige am Chiller nur ein Teil der Diagnose. Aussagekräftig werden Vor- und Rücklauftemperaturen, Durchfluss, Druckdifferenz, Außentemperatur, Verdichterzustand und Maschinenbetrieb erst gemeinsam. Messpunkte müssen zeitlich vergleichbar sein: Ein Wert direkt nach einem Werkzeugwechsel erklärt keinen ganzen Produktionstag.

Für eine Fehlersuche lohnt sich ein kurzes Messkonzept mit eindeutigen Zeitstempeln und Ereignissen. Notieren Sie zum Beispiel Schichtbeginn, Maschinenfreigabe, Werkzeugwechsel, Alarm, Reinigungen und Umbauten. So lässt sich unterscheiden, ob die Ursache auf der Erzeuger-, Verteil- oder Verbraucherseite liegt. Schutzabschaltungen, Durchflusswächter und Temperaturgrenzen werden nicht überbrückt, um weiterzuproduzieren.

• Vor- und Rücklauf an repräsentativen Stellen erfassen.
• Durchfluss und Differenzdruck einem Kreislauf zuordnen.
• Last- und Außentemperatur parallel dokumentieren.
• Messwerte mit Produktionsereignissen zeitlich verknüpfen.

Energieeffizienz ohne Prozessrisiko verbessern

Prozesskühlung kann energieintensiv sein. Das Better-Buildings-Programm des US-Energieministeriums empfiehlt deshalb einen Systemblick auf Chiller, Pumpen, Rückkühlung und Regelung. Mögliche Ansätze sind bedarfsgerechte Drehzahlen, passende Staffelung und eine Anpassung von Temperaturen innerhalb der zulässigen Prozessgrenzen. Daraus lässt sich jedoch kein allgemeiner Sollwert für Druckguss ableiten.

Ein belastbarer Vergleich braucht ähnliche Produktionsbedingungen. Stromverbrauch, Wasserseite und Wärmeabfuhr werden vor und nach einer Maßnahme mit Last, Betriebsstunden und Wetter eingeordnet. Ein geringerer Pumpenstrom kann beispielsweise mit zu wenig Durchfluss erkauft sein. Erst wenn Prozessqualität, Temperaturhaltung und Verbrauch gemeinsam passen, ist eine Änderung fachlich bewertet.

Planung und Abnahme für Betriebe in Österreich

Vor einer Neuplanung oder Sanierung werden Bestand, Produktionsziele und Schnittstellen festgelegt. Dazu gehören Platz, elektrische Reserven, Wasseranschlüsse, Kondensat- oder Rückkühlkonzept, Lärm, Wartungswege und mögliche Bauphasen. Bei laufender Produktion ist besonders wichtig, wann ein Kreislauf getrennt werden darf und wie der Wiederanlauf kontrolliert erfolgt.

Zur Abnahme gehören nicht nur eine laufende Maschine und eine Solltemperatur. Vereinbaren Sie prüfbare Lastfälle, die Dokumentation der Messstellen, Alarm- und Schutzfunktionen, die Einweisung und offene saisonale Tests. Klima-Zentrum unterstützt Betriebe österreichweit bei Industriekälte, Gewerbekälte sowie Kälteanlagen. Eine Bestandsaufnahme kann klären, ob zunächst Hydraulik, Wasserqualität, Rückkühlung oder Kälteerzeugung näher untersucht werden sollte.

Unterlagen für die Bestandsaufnahme bereitstellen

Eine schnelle Bewertung beginnt mit einer klaren Bestandsaufnahme. Hilfreich sind Hydraulikschema, Typenschilder, Angaben zu Medium und Wasserbehandlung, Fotos von Erzeuger, Verteilern und Rückkühler sowie die letzten Wartungsprotokolle. Ergänzen Sie diese Unterlagen um eine Liste der aktuell angeschlossenen Maschinen. Fehlen Unterlagen, sollten Fotos nur von außen und ohne Öffnen elektrischer oder sicherheitsrelevanter Bauteile erstellt werden.

Für eine Sanierungsentscheidung werden zusätzlich wiederkehrende Alarme, Produktionsunterbrechungen, auffällige Temperaturverläufe und mögliche Erweiterungen festgehalten. Diese Informationen machen Planungsrisiken sichtbar, ohne eine technische Ursache vorwegzunehmen. Sie helfen auch, ein realistisches Zeitfenster für Messung, Umbau und Wiederinbetriebnahme festzulegen. Ein gemeinsamer Termin mit Produktion und Instandhaltung verhindert, dass wichtige Lastfälle oder Zugangsbeschränkungen erst während der Umsetzung sichtbar werden. Dabei werden auch Betriebsferien, Werkzeugwechsel und geplante Wartungsfenster aufgenommen, damit die Umsetzung nicht unkoordiniert in eine kritische Produktionsphase fällt.
