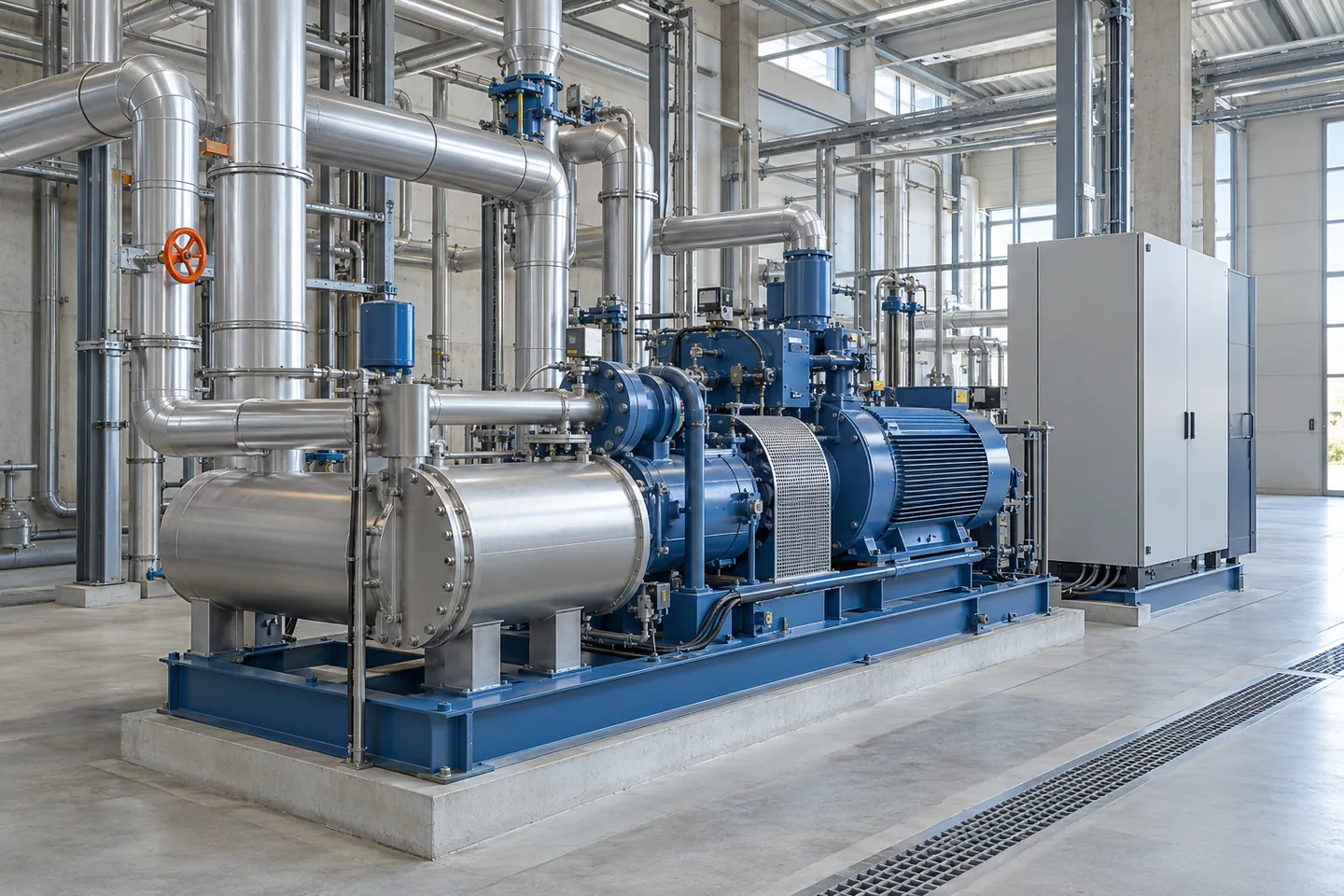

Ammoniak-Kälteanlage planen: Low Charge und Sekundärkreislauf

Was bedeutet Low Charge bei Ammoniak?

Low Charge bezeichnet ein Anlagenkonzept mit vergleichsweise geringer Kältemittelfüllung. Der Begriff allein sagt weder eine bestimmte Füllmenge noch eine österreichische Genehmigungsfreiheit zu. Für ein Angebot benötigen Sie deshalb die tatsächliche Ammoniakmenge, die Zahl unabhängiger Kältekreise und die Angabe, welche Bauteile und Leitungen in dieser Menge enthalten sind.

Eine kleine Füllung lässt sich auf unterschiedlichen Wegen erreichen: durch kompakte Aggregate, geeignete Wärmeübertrager und angepasste Verdampferregelung. Sie ist nicht gleichbedeutend mit indirekter Kühlung. Auch direkt arbeitende Ammoniaksysteme können auf geringe Füllmengen ausgelegt sein. Ammoniak bleibt unabhängig von der Menge ein toxisches und unter bestimmten Bedingungen brennbares Kältemittel.

Direkte Kälteverteilung oder getrennter Sekundärkreislauf?

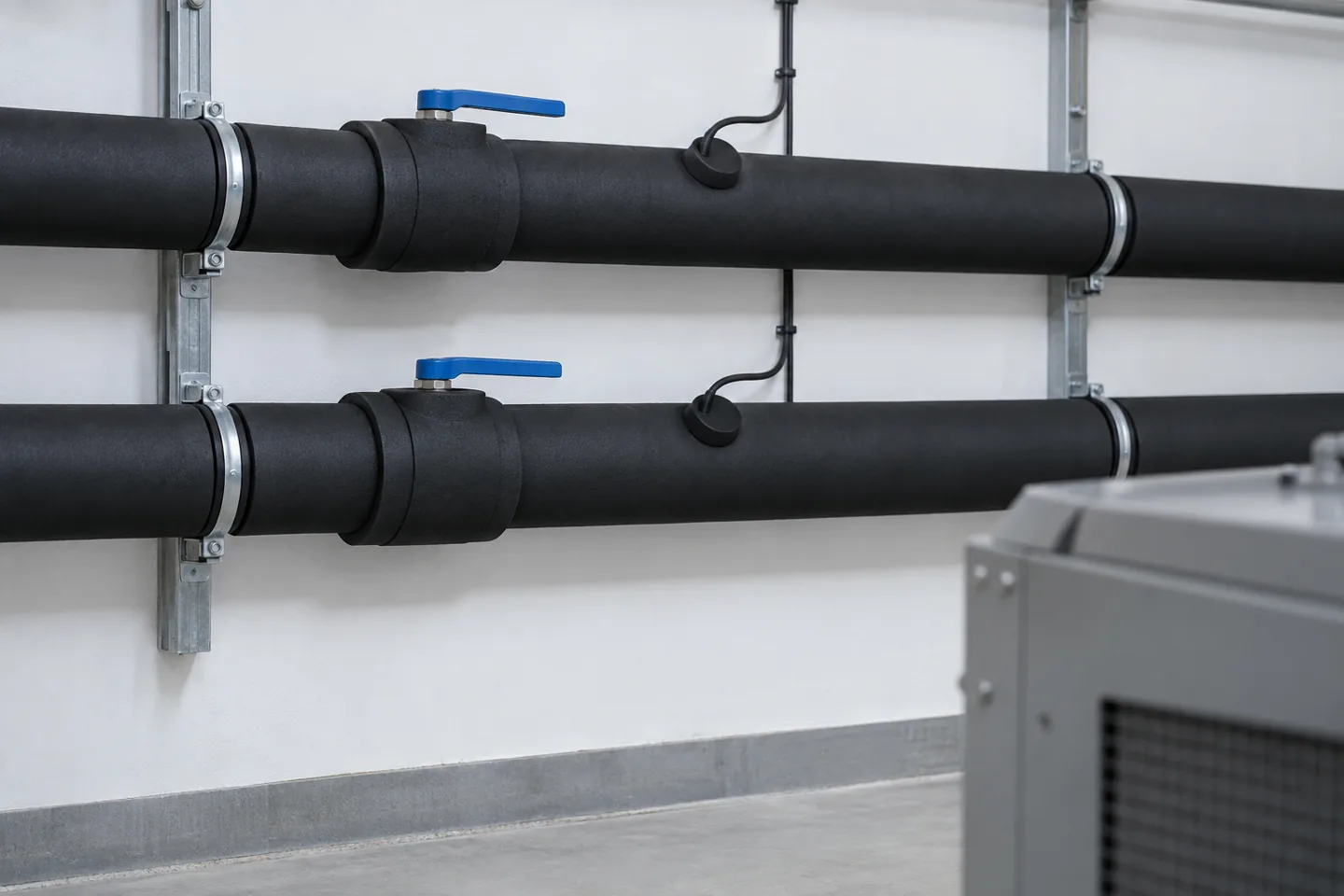

Bei direkter Kühlung gelangt das Kältemittel zu den Verdampfern am jeweiligen Kühlort. Bei indirekter Kühlung kühlt der R717-Kreis dagegen einen getrennten Kälteträger über einen Wärmeübertrager. Wasser oder eine passend ausgewählte Sole transportiert anschließend die Wärme aus Produktion, Lager oder Prozess zurück zum Chiller. Im normalen Betrieb bleiben Kältemittel und Kälteträger stofflich getrennt.

Dies kann die ammoniakführenden Leitungen im Betrieb verkürzen und auf den Maschinenbereich begrenzen. Dafür entstehen ein zusätzlicher Wärmeübergang und Aufwand für die Umwälzung des Kälteträgers. Ein indirektes System ist deshalb nicht automatisch die energetisch bessere Lösung. Verglichen werden muss die vollständige Anlage bei den benötigten Temperaturen.

Zuerst den Bedarf an den Verbrauchern erfassen

Beginnen Sie mit einer Liste der Kühlstellen. Eine Produktionsmaschine mit engem Temperaturfenster stellt andere Anforderungen als ein Lagerraum. Erfassen Sie die erforderliche Vorlauftemperatur, die zulässige Schwankung und die Wärmebelastung im tatsächlichen Betrieb. Die elektrische Anschlussleistung einer Maschine ist nicht ohne Weiteres ihre abzuführende Wärmelast.

Ein aussagekräftiges Lastprofil zeigt außerdem, welche Verbraucher gleichzeitig laufen und wann Stillstände auftreten. Schichtwechsel, Reinigung und Chargenwechsel gehören in diese Betrachtung. Anstelle eines pauschalen Sicherheitsaufschlags sollte das Briefing benennen, welche Erweiterung konkret vorgesehen ist und ab wann sie gebraucht wird.

• Kühlstellen mit Normalbetrieb, Spitzenlast und zulässigen Temperaturgrenzen auflisten.
• Messwerte mit Zeitpunkt, Produktionszustand und Messstelle dokumentieren.
• Kritische Verbraucher von zeitweise abschaltbaren Lasten unterscheiden.
• Bestehende Rohrnetze, Medien und erreichbare Anschlussstellen erfassen.

Temperaturen und Pumpenleistung zusammen betrachten

Für einen fairen Vergleich reicht der Wirkungsgrad des Verdichters nicht aus. Ein zusätzlicher Wärmeübertrager benötigt eine Temperaturdifferenz; gleichzeitig verbrauchen Pumpen und Rückkühlung Strom. Lange Leitungen, Armaturen und die Eigenschaften des Kälteträgers beeinflussen die benötigte Pumpenleistung. Fordern Sie deshalb eine nachvollziehbare Bilanz für Verdichter, Pumpen, Ventilatoren und weitere relevante Hilfsantriebe an.

Besonders hilfreich sind mehrere Betriebspunkte: Sommer mit hoher Last, Übergangszeit und geringe Nachtlast. Zwei Angebote können am Nennpunkt ähnlich aussehen und bei den häufigen Teillaststunden deutlich auseinanderliegen. Lassen Sie jeweils dieselben Vorlauf- und Rücklauftemperaturen sowie dieselben Umgebungsbedingungen ansetzen. Eine niedrigere ausgewiesene Leistungsaufnahme ist ohne diese Randbedingungen nicht belastbar.

Aufstellung: Platz und Schnittstellen früh klären

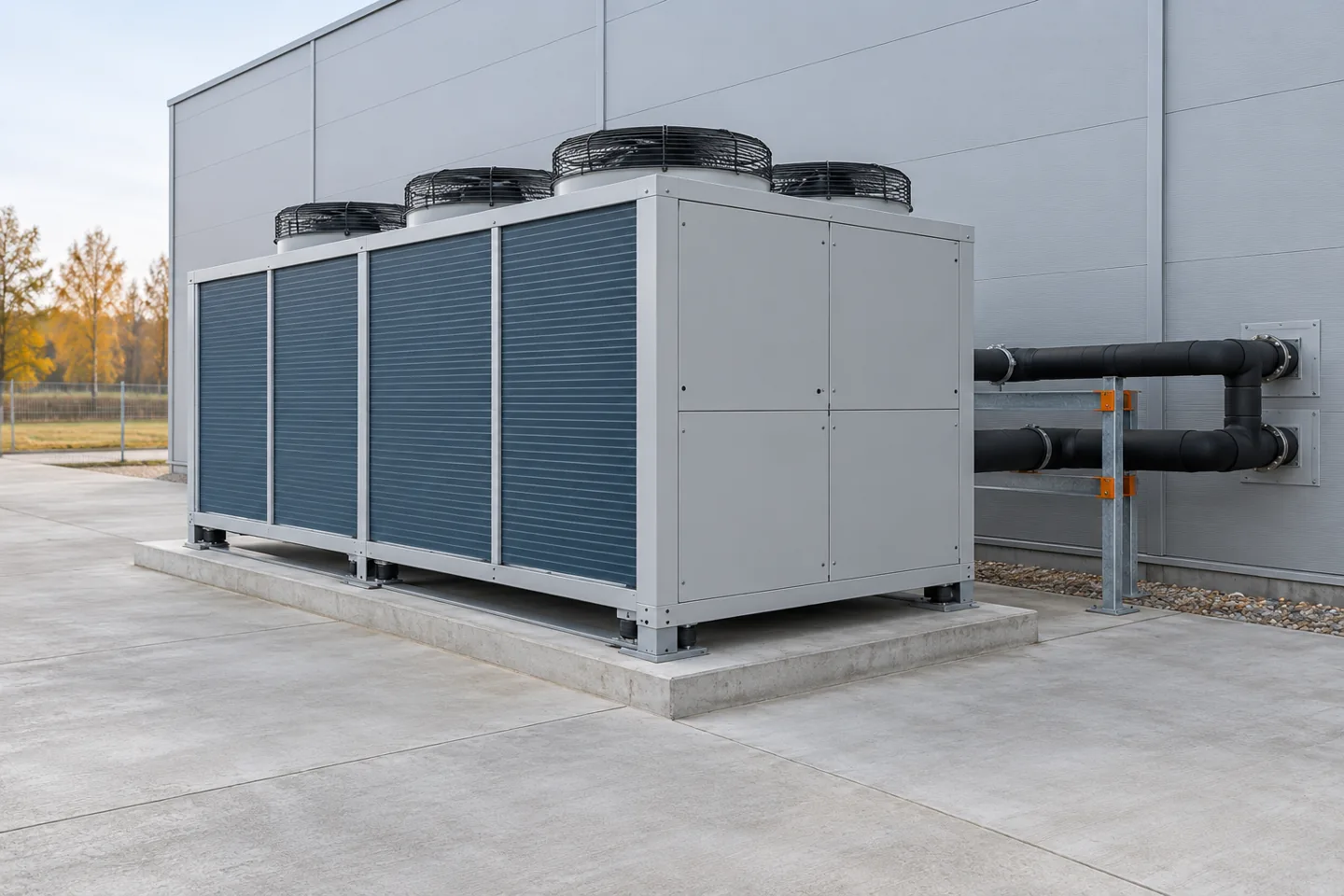

Ein vormontierter Chiller kann die Montage vor Ort vereinfachen. Trotzdem müssen Transport, Aufstellfläche, Schall, Wartungszugang und Wärmeabfuhr zum Standort passen. Bei Außenaufstellung sind Luftführung und Witterung ebenso zu berücksichtigen wie benachbarte Öffnungen und Aufenthaltsbereiche. Eine freie Stellfläche auf dem Lageplan ersetzt keine geprüfte Aufstellungsplanung.

Für Österreich ist die projektspezifische Prüfung der geltenden Anforderungen erforderlich. Die Kälteanlagenverordnung enthält unter anderem Vorgaben zu Aufstellung, Fluchtwegen und Lüftung; ihre Fortgeltung ist im RIS ausdrücklich erläutert. Der Fachplaner muss den anwendbaren Rechts- und Regelwerksrahmen sowie Bescheidauflagen für das konkrete Vorhaben klären. Aus der Bezeichnung Low Charge folgt keine pauschale Befreiung.

Geringe Füllmenge ersetzt kein Sicherheitskonzept

Die Planung muss mögliche Freisetzungen und betroffene Bereiche betrachten. Dazu gehören Detektion, Alarmweitergabe, Lüftung, sichere Abschaltung und organisatorische Abläufe entsprechend dem konkreten Anlagenkonzept. Auch Schnittstellen zum Sekundärkreis sind zu bewerten: Ein Wärmeübertrager trennt die Medien im normalen Betrieb, ersetzt aber keine Betrachtung möglicher Fehlerfälle.

Klären Sie vor Bestellung, wer das Sicherheitskonzept erstellt, wer die Schnittstellen prüft und welche Nachweise zur Übergabe gehören. Für Betreiber ist entscheidend, dass die Zuständigkeiten später tatsächlich funktionieren. Einstellungen an Sicherheitsfunktionen und Eingriffe in den Kältekreis gehören in fachkundige Hände; sie sind keine Maßnahmen zur eigenständigen Optimierung.

Verfügbarkeit: Was darf bei einem Ausfall ausfallen?

Mehrere Module bieten Möglichkeiten, die Versorgung aufzuteilen. Zwei Verdichter allein bedeuten allerdings noch keine vollständige Redundanz. Eine gemeinsame Pumpe, Stromversorgung, Regelung oder Rückkühlung kann weiterhin beide Einheiten betreffen. Definieren Sie zunächst, welche Mindestkälteleistung bei einem Ausfall benötigt wird und wie lange eine Unterbrechung zulässig ist.

Ein praktikabler Plan beschreibt außerdem Wartung im laufenden Betrieb. Können einzelne Verbraucher getrennt werden? Gibt es Platz zum Austausch größerer Komponenten? Ist eine Übergangslösung anschließbar? Diese Fragen lassen sich vor der Montage meist besser beantworten als nach einem Produktionsstillstand. Die passende Lösung richtet sich nach den Folgen eines Ausfalls, nicht nach der maximal möglichen Gerätezahl.

Angebote mit einem gemeinsamen Planungsbrief vergleichen

Geben Sie allen Anbietern dieselbe Ausgangslage. Verlangen Sie eine klare Trennung zwischen gesicherten Betriebsdaten, angenommenen Werten und noch offenen Messungen. Hilfreich ist eine kurze Liste der Leistungen, die im Angebot enthalten sind: Kälteaggregat, hydraulische Einbindung, Rückkühlung, Regelung, Sicherheitsausrüstung und Inbetriebnahme müssen eindeutig zugeordnet sein.

Bewerten Sie neben der Investition auch Betrieb, Wartungszugang und Erweiterbarkeit. Lassen Sie offene Voraussetzungen ausdrücklich dokumentieren. Ein günstigeres Aggregat kann zusätzliche bauseitige Leistungen erfordern; ein größerer Lieferumfang ist wiederum nur sinnvoll, wenn er zum Betrieb passt. Pauschale Einsparquoten ersetzen keine Berechnung mit Ihrem Lastprofil.

• Füllmenge je Kältekreis und Systemgrenze der Mengenangabe.
• Kälteleistung und Gesamtstrombedarf bei vereinbarten Betriebspunkten.
• Kälteträger, Temperaturbereich, Wasserqualität und Frostschutzkonzept.
• Zuständigkeiten für Aufstellung, Elektrik, Sicherheit und hydraulische Einbindung.
• Funktionsprüfung, Dokumentation, Einweisung und Wartungsumfang zur Übergabe.

Welche Unterlagen braucht die erste Projektbesprechung?

Für den Einstieg reichen vorhandene Anlagenunterlagen, ein Lageplan und eine verständliche Beschreibung des Prozesses. Ergänzen Sie Fotos der Technikbereiche, bekannte Leistungsdaten, Betriebszeiten und die wichtigsten Probleme der Bestandsanlage. Kennzeichnen Sie unbekannte Werte, statt sie mit Schätzungen als gesichert darzustellen.

Klima-Zentrum unterstützt Betriebe in Österreich bei Industriekälte und Kälteanlagen. Für die Auswahl zwischen einem kompakten Ammoniak-Chiller und anderen Konzepten steht zuerst die technische Bestandsaufnahme. Daraus lassen sich die benötigten Messungen, die sinnvollen Varianten und ein klar abgegrenzter Leistungsumfang ableiten. Herstellerunterlagen in diesem Beitrag dienen der technischen Einordnung und belegen keine Herstellerpartnerschaft.
