Ventilatoren in der Industriekälte: EC-Retrofit richtig planen

Wo ein Ventilator-Retrofit ansetzt

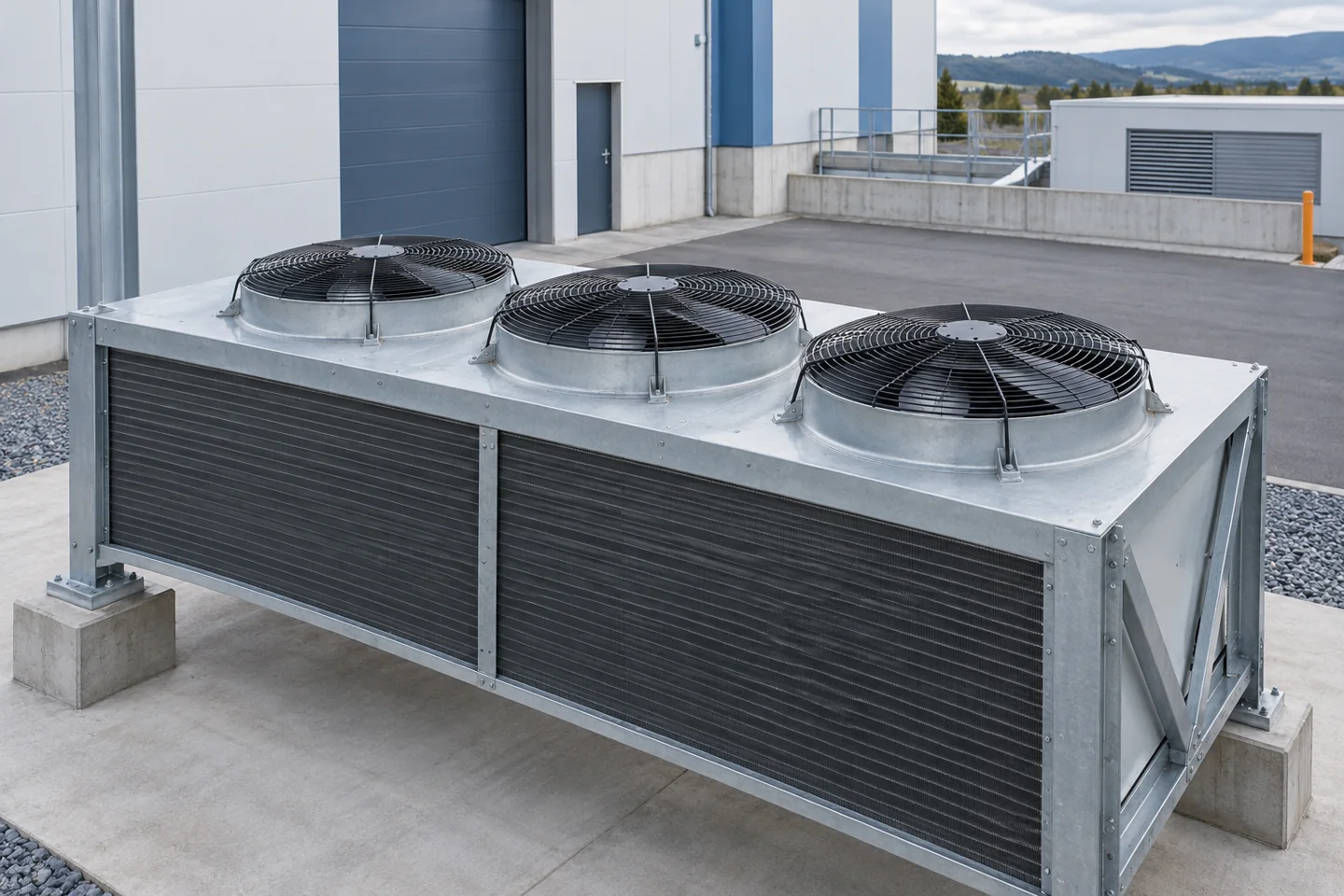

Hier geht es um die Luftseite eines bestehenden Verflüssigers oder Trockenkühlers. Der Ventilator bewegt Außenluft durch beziehungsweise über die Lamellen des Wärmeübertragers. Beim Verflüssiger wird Wärme aus dem Kältemittel abgegeben; beim Trockenkühler stammt sie aus einem getrennten Wasser- oder Solekreislauf. Der Austausch der Ventilatoren ersetzt deshalb weder die Kältemaschine noch automatisch den Wärmeübertrager.

Ein Umbau kommt beispielsweise in Betracht, wenn alte Antriebe viel laufen, Ersatzteile schwer verfügbar werden oder die bisherige Stufenschaltung nicht zum Lastprofil passt. Hersteller wie ZIEHL-ABEGG beschreiben solche Modernisierungen ausdrücklich auch für Wärmeübertrager. Ob das bestehende Register, der Rahmen und die restliche Anlage noch ausreichend Nutzungsdauer haben, muss vorher geprüft werden.

Was EC-Technik bedeutet – und was sie nicht verspricht

EC steht für elektronisch kommutiert. Ein entsprechender Motor arbeitet mit elektronischer Ansteuerung und Permanentmagneten. Bei typischen EC-Ventilatoren ist die nötige Antriebselektronik integriert. In Verbindung mit passendem Laufrad und Gehäuse kann das einen effizienten Betrieb und eine gut regelbare Drehzahl ermöglichen. Die Bezeichnung EC allein beschreibt aber weder die Luftleistung noch die Eignung für einen bestimmten Rückkühler.

Auch ein vorhandener AC-Antrieb kann bereits bedarfsgerecht geregelt sein. Deshalb sollte der Vergleich nicht „alt gegen neu“ lauten, sondern den tatsächlichen bisherigen Betrieb berücksichtigen. Ein neuer Motor an einem verschmutzten Register behebt die Verschmutzung nicht. Ebenso wenig beseitigt er einen Luftkurzschluss, bei dem warme Abluft erneut angesaugt wird. Reinigung, Anlagenzustand und Aufstellung gehören zur Ausgangsbewertung.

Der Betriebspunkt zählt mehr als der Durchmesser

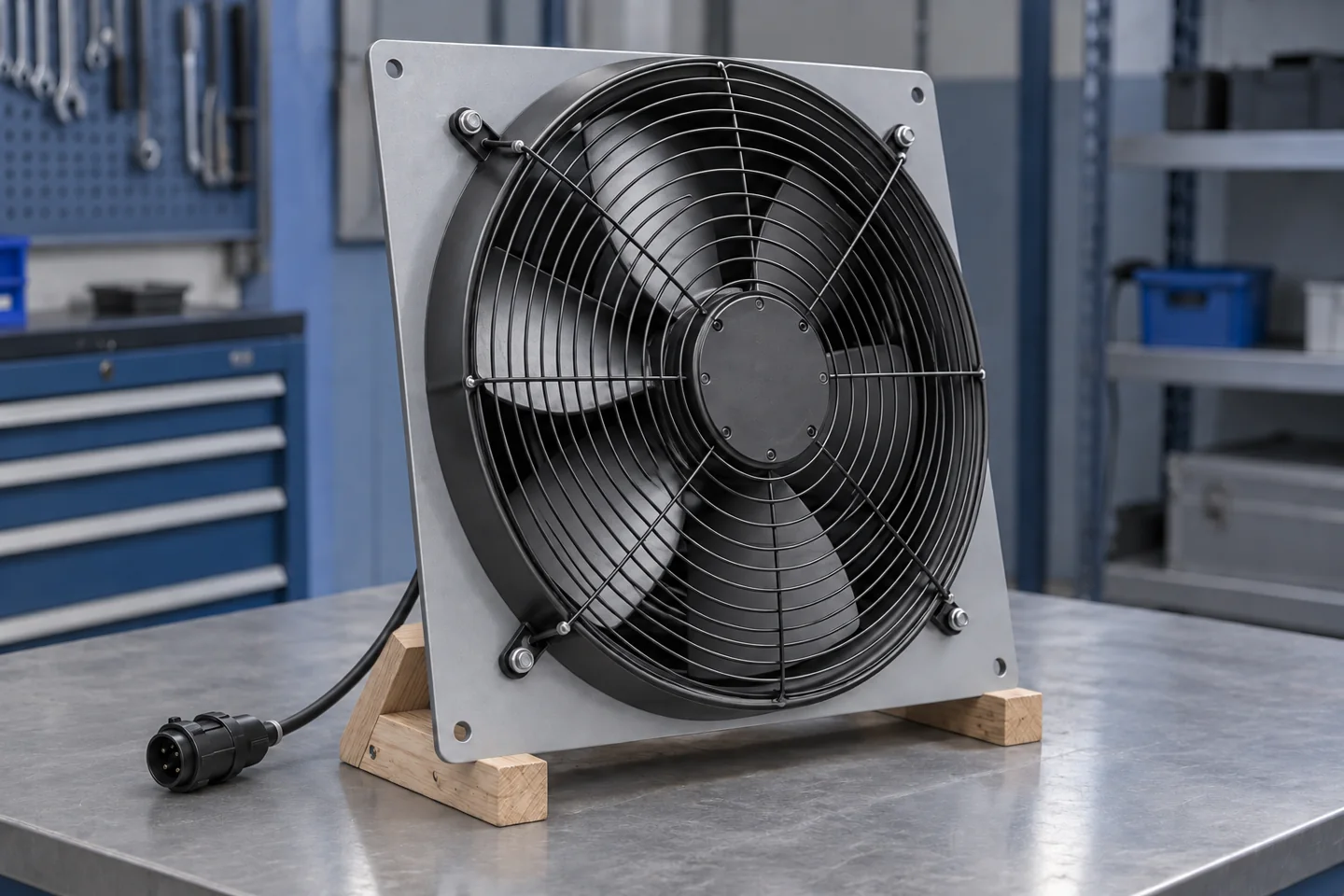

Zwei Ventilatoren mit gleichem Außendurchmesser sind nicht automatisch austauschbar. Gefordert ist ein bestimmter Luftvolumenstrom gegen den Widerstand des eingebauten Systems. Die Kennlinie zeigt, welche Kombination aus Volumenstrom und Druck der Ventilator erreichen kann. Der Betriebspunkt ergibt sich aus dem Zusammenspiel von Ventilator und Anlagenwiderstand. Ein Katalogwert für frei ausblasenden Betrieb reicht daher für die Auswahl nicht aus.

Der Fachbetrieb benötigt zusätzlich die Einbausituation: Ring, Schutzgitter, Abstände, Befestigung und Strömungsrichtung beeinflussen das Ergebnis. Elektrische Versorgung, zulässige Umgebungstemperatur und erforderlicher Schutz gegen Feuchtigkeit müssen zum Einsatz passen. Für die Projektbesprechung sind Geräteunterlagen und gut zugängliche Typenschildfotos nützlicher als die alleinige Angabe einer Motorleistung.

• Bestandsgerät, Ventilatortyp und Anzahl eindeutig zuordnen.
• Angeforderten Betriebspunkt einschließlich Druckangabe und Einbauzustand dokumentieren.
• Befestigung, Strömungsrichtung, Schutzgitter und Servicezugang gemeinsam prüfen.
• Für den konkreten Standort Einsatzgrenzen und Freigaben anhand der Herstellerunterlagen klären.

Regelung und Fehlermeldungen mitplanen

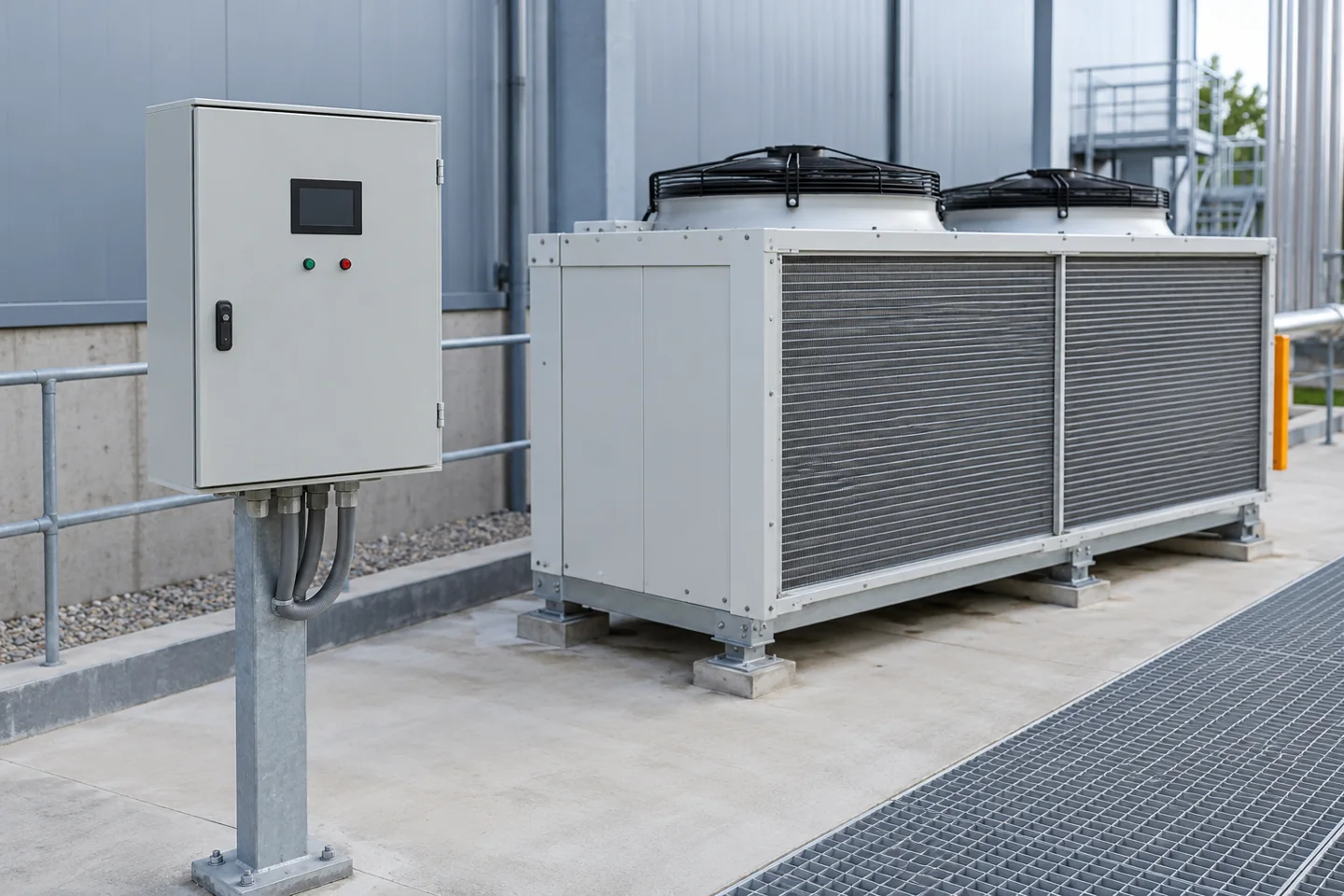

Ein EC-Ventilator benötigt eine zur Anlage passende Vorgabe. Je nach Ausführung kommen beispielsweise ein analoges 0–10-Volt-Signal oder eine Busverbindung wie Modbus infrage. ZIEHL-ABEGG zeigt für Kälteanwendungen beide Wege sowie getrennt geregelte Ventilatorgruppen. Daraus folgt keine universelle Kompatibilität: Ausgang des vorhandenen Reglers, Eingang des neuen Antriebs und gewünschte Rückmeldungen müssen konkret zusammenpassen.

Im Angebot sollte deshalb stehen, ob die bestehende Regelung erhalten bleibt, angepasst oder ersetzt wird. Ebenso wichtig ist die Reaktion auf Signalverlust, Fühlerfehler und Ausfall eines Ventilators. Eine angezeigte Freigabe beweist noch keine tatsächliche Drehung. Soweit technisch verfügbar, helfen passende Betriebs- und Störungsrückmeldungen bei der Überwachung.

Die Güntner-Betriebsanleitung zum GMM betont, dass elektronische Geräte nicht grundsätzlich ausfallsicher sind und das System bei einem Fehler einen sicheren Zustand erreichen muss. Für das eigene Projekt bedeutet das: Rückfallverhalten vorab vereinbaren und bei der Inbetriebnahme kontrolliert prüfen. Konkrete Parametereinstellungen lassen sich nicht aus einem allgemeinen Blogartikel übernehmen.

Strom sparen: die gesamte Kälteanlage betrachten

Weniger Ventilatorstrom ist noch kein Nachweis für weniger Anlagenstrom. Wird die Wärmeabgabe am Verflüssiger zu stark reduziert, kann der Verdichter mehr Energie benötigen. Der klimaaktiv-Leitfaden betrachtet die Regelung der Verflüssigerventilatoren deshalb im Zusammenhang mit der Kälteerzeugung. Gesucht ist ein geeigneter Gesamtbetrieb innerhalb der zulässigen Grenzen, keine möglichst niedrige Lüfterdrehzahl um jeden Preis.

Für einen Vorher-nachher-Vergleich werden Ventilatorenergie und möglichst auch der gesamte Kälteanlagenverbrauch erfasst. Außentemperatur, Prozesslast und Betriebsstunden müssen zu den Messzeiträumen gehören. Ein kühler Herbsttag nach dem Umbau darf nicht ohne Einordnung mit einem heißen Produktionstag vor dem Umbau verglichen werden. Wenn gleichzeitig Reinigung und Reglertausch stattfinden, wird das als Maßnahmenpaket dokumentiert.

Die einfache Kostenrechnung lautet: belastbar ermittelte jährliche Stromeinsparung in Kilowattstunden mal betrieblicher Strompreis pro Kilowattstunde. Dem stehen Umbau, Planung, Stillstand und gegebenenfalls zusätzliche Wartung gegenüber. Ohne verlässliche Ausgangsdaten bleibt das eine Szenariorechnung. Aus veröffentlichten Herstellerbeispielen lassen sich keine festen Einsparquoten oder Amortisationszeiten für Ihre Anlage ableiten.

Schall, Ausfallreserve und Stillstandsfenster klären

Eine niedrigere Drehzahl kann das Geräusch verändern; die tatsächliche Schallwirkung hängt aber auch von Einbau, Betriebszustand und Umgebung ab. Vereinbaren Sie deshalb, welche Betriebspunkte und Beurteilungsorte betrachtet werden. Ein leiser Teillastbetrieb ist keine Aussage über den Zustand bei maximaler Wärmeabgabe. Ebenso sollte ein neues Brummen oder eine Vibration nach dem Umbau gezielt untersucht werden.

Für die Ausfallsicherheit zählt, was bei einem einzelnen Defekt mit dem Kühlprozess passiert. Mehrere Ventilatoren allein belegen noch keine Reserve: Verbleibende Wärmeabfuhr, gemeinsame Versorgung und gemeinsame Regelung sind mitzubetrachten. Hersteller-Retrofitkonzepte berücksichtigen solche Anforderungen individuell. Im eigenen Projekt müssen zulässige Betriebsunterbrechung und Reaktion der Produktion vereinbart sein.

Vor der Umsetzung braucht der Betrieb einen konkreten Ablauf: Welche Anlagenteile stehen wann still, wer gibt den Arbeitsbereich frei und welche Voraussetzungen müssen für den Wiederanlauf erfüllt sein? Falls ein provisorischer Betrieb vorgesehen ist, wird dessen technische Eignung gesondert geprüft. Elektrische Arbeiten, Demontage von Schutzgittern und Änderungen an der Regelung gehören in die Hände des zuständigen Fachpersonals.

Diese Punkte gehören in Angebot und Abnahme

Ein gutes Angebot benennt nicht nur Stückzahl und Fabrikat. Es beschreibt auch die technische Aufgabe und die Nachweise, die am Ende übergeben werden. Die folgende Liste ist eine praktische Gesprächsgrundlage für Betreiber; die konkreten Grenzwerte und Prüfverfahren werden anlagenbezogen festgelegt.

• Bestandsaufnahme und Auswahlbegründung: Welche Ventilatoren werden ersetzt, welche Bauteile bleiben?
• Leistungsumfang: Montage, Elektroarbeiten, Regelungsanpassung, Einweisung und Dokumentation eindeutig abgrenzen.
• Funktionsprüfung: Strömungsrichtung, plausibler Drehzahlverlauf, Gruppenregelung und Alarmmeldungen kontrollieren.
• Betriebsprüfung: Vereinbarte Temperaturen, Druckzustände und Prozessversorgung bei den prüfbaren Lastfällen nachweisen.
• Fehlerfälle: Vereinbartes Verhalten bei Signal- oder Komponentenausfall fachlich und kontrolliert testen.
• Übergabe: Einstellungen, Schaltunterlagen, Ersatzteilangaben und offene saisonale Nachprüfungen festhalten.

Die Anfrage für Ihren Betrieb vorbereiten

Senden Sie zunächst Standort in Österreich, Anlagentyp, vorhandene Unterlagen und den Anlass der Modernisierung. Hilfreich sind außerdem Betriebszeiten, verfügbare Verbrauchsdaten und ein mögliches Wartungsfenster. Bleiben Typ oder Einbaulage unklar, ist eine Bestandsaufnahme der nächste Schritt. Öffnen Sie für Fotos keine elektrischen Gehäuse und entfernen Sie keine Schutzabdeckungen.

Klima-Zentrum bietet Industriekälte, Gewerbekälte und Kälteanlagen für Betriebe österreichweit an. Bei einer Modernisierung betrachten wir die Kühlaufgabe und die vorhandene Anlage gemeinsam. So lässt sich klären, ob ein Ventilator-Retrofit, eine Regelungsanpassung oder eine andere Maßnahme sinnvoll geprüft werden sollte.
