Umrichterkühlung mit Flüssigkeit: Kühlkreis und Schnittstellen planen

1. Zuerst den Antrieb und den Lieferumfang bestimmen

Gemeint sind Antriebssysteme, deren Hersteller eine Flüssigkeitskühlung vorsieht. Dabei führt ein Kühlmedium Wärme aus dafür ausgelegten Kühlkörpern ab. Ein vorhandener luftgekühlter Frequenzumrichter wird durch den Anschluss eines Wasserkreises nicht zu einem freigegebenen flüssigkeitsgekühlten Gerät. Für ein Bestandsprojekt beginnt die Klärung daher mit Typbezeichnung, Baugröße, Einbauvariante und der zugehörigen technischen Dokumentation.

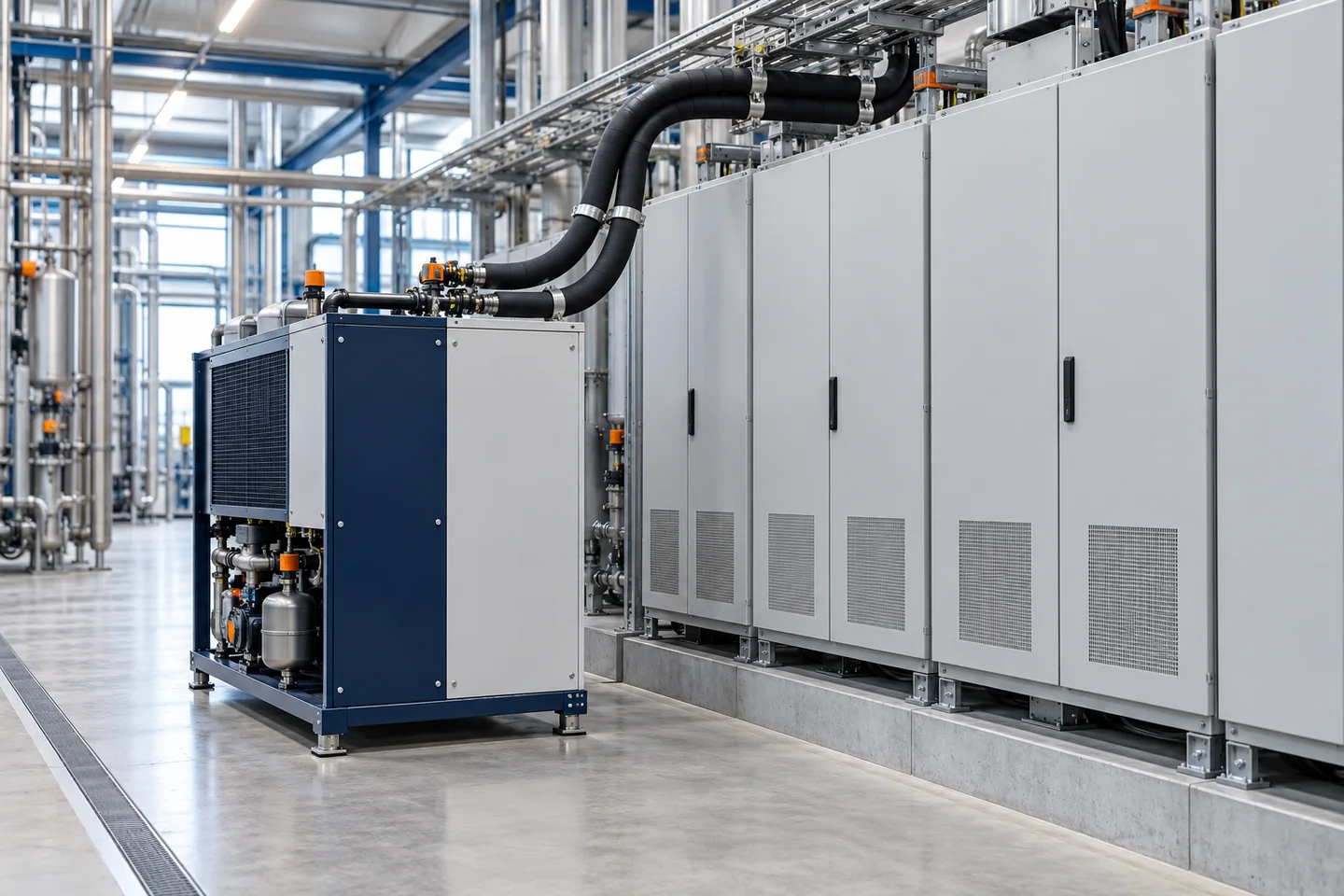

Lassen Sie sich den tatsächlichen Lieferumfang bestätigen: Kommt ein vollständiger Antriebsschrank mit eigener Kühleinheit, ein einzelnes Leistungsmodul oder eine vom Maschinenbauer zusammengestellte Anlage? Halten Sie fest, welche Baugruppen im angebotenen Kühlkonzept enthalten sind. Eine zusätzliche Einspeiseeinheit oder ein Filter darf bei der Abstimmung weder stillschweigend vorausgesetzt noch versehentlich doppelt erfasst werden.

Für die Besprechung hilft eine einfache Zuordnung mit drei Verantwortlichen: Der Antriebslieferant benennt die zulässigen Bedingungen, der Maschinenbauer beschreibt Betriebsabläufe und Einbindung, der Kältefachbetrieb bewertet die erforderliche Wärmeabfuhr. Offene Fragen erhalten einen Namen und einen Termin. So bleibt erkennbar, welche Auslegungsangaben bereits freigegeben sind und welche noch auf einer Annahme beruhen.

2. Verlustwärme statt Motorleistung anfragen

Die Nennleistung des Motors ist nicht die Wärmeleistung, die am Umrichter-Kühlkreis abgeführt werden muss. Benötigt werden die Verlustleistungsdaten der konkreten Antriebskonfiguration für die vorgesehenen Betriebspunkte. Danfoss beschreibt beim VACON 3000 ausdrücklich, dass sich die Umrichterverluste mit Last, Ausgangsfrequenz und Schaltfrequenz ändern können. Eine pauschale Prozentannahme ersetzt diese Angaben nicht.

Fordern Sie eine nachvollziehbare Aufteilung an: Welche Verluste gelangen in die Flüssigkeit, welche verbleiben in der Schrankluft, und welche zusätzlichen Komponenten sind berücksichtigt? Auch flüssigkeitsgekühlte Antriebe können Luftwärme abgeben, beispielsweise über Sammelschienen, Filter oder Hilfskomponenten. Ob die gewählte Schrankausführung diese Wärme intern aufnimmt oder eine weitere Kühlaufgabe entsteht, muss der Schranklieferant beantworten.

Als Arbeitsunterlage eignet sich eine Zeile je Antriebsgruppe: Gerätekennung, Betriebszustand, Verlustwärme an Flüssigkeit, Verlustwärme an Luft, Datenquelle und Freigabestand. Beschreiben Sie daneben, welche Gruppen tatsächlich gleichzeitig arbeiten. Bei einer geplanten Erweiterung wird eine zweite Ausbaustufe separat erfasst. Dadurch bleibt die spätere Anfrage nachvollziehbar, auch wenn sich die Zahl der Antriebe während der Projektierung noch ändert.

• Schaltschrankkühlung: Luftführung und Ausfallschutz

3. Umrichter-Kühlkreis und Betriebswasser unterscheiden

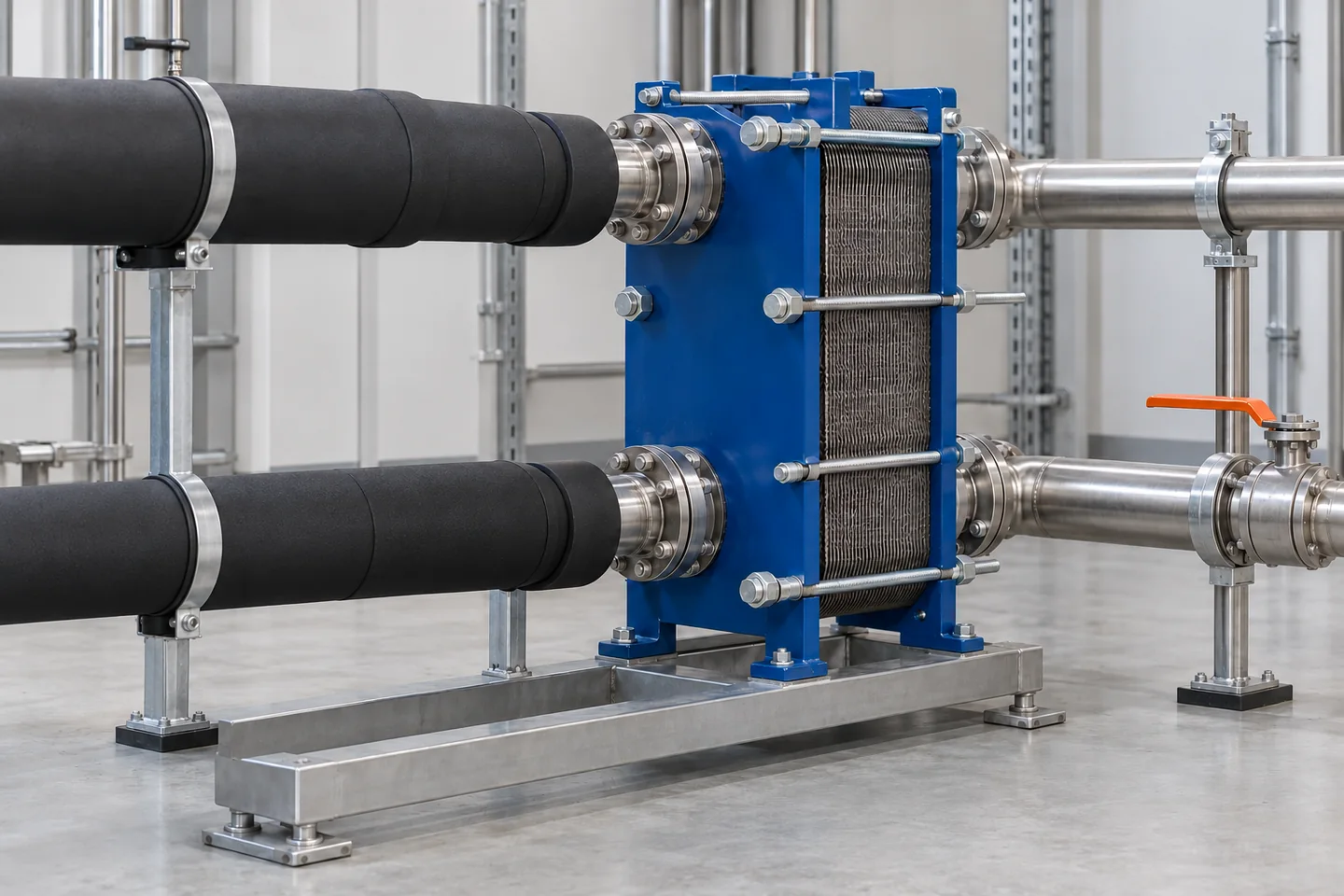

Ein Flüssigkeit-Flüssigkeit-Wärmetauscher kann den antriebsseitigen Kühlkreis mit einem betrieblichen Kühlwasserkreis thermisch verbinden, ohne die Medien zu vermischen. Danfoss beschreibt diese Anordnung neben anderen Möglichkeiten der Wärmeabfuhr. Ob sie für das Projekt geeignet ist, hängt von der konkreten Auslegung ab; ein vorhandener Wasseranschluss ist noch keine bestätigte Versorgung für den Umrichter.

Für den gerätenahen Kreislauf gelten die Freigaben des Antriebsherstellers zu Wasserqualität, Zusätzen und Werkstoffen. Der iC7-Designleitfaden zeigt, wie konkret diese Vorgaben sein können: Er unterscheidet geeignete Kühlmedien, Materialverträglichkeit und zulässige Glykolprodukte. Übertragen Sie solche Angaben nicht auf eine andere Baureihe. Auch eine Änderung des Mediums gehört vorab technisch geprüft.

Bitten Sie um zwei eindeutig bezeichnete Datenblätter: eines für den Umrichterkreis und eines für das verfügbare Betriebsnetz. Tragen Sie die Mess- und Übergabestellen in die gemeinsame Skizze ein. Ergänzen Sie, wer die Erstbefüllung dokumentiert, wer später Nachfüllmittel bereitstellt und wo die freigegebene Produktspezifikation liegt. Diese organisatorischen Angaben verhindern, dass die Instandhaltung nach der Übergabe nur noch den ungenauen Hinweis „Wasser mit Frostschutz“ vorfindet.

4. Die zugesagten Werte am richtigen Anschluss prüfen

Die Temperatur am zentralen Kaltwassersatz und die Bedingungen am Umrichtereintritt sind unterschiedliche Angaben. Fordern Sie für den vorgesehenen Geräteanschluss den zulässigen Temperaturbereich, den erforderlichen Volumenstrom, den Druckverlust und die Druckgrenzen an. Das VACON-NXP-Hardwarehandbuch verweist dafür teilweise auf gerätespezifische Daten und nennt eine temperaturabhängige Leistungsreduzierung. Solche Grenzen müssen zur tatsächlich ausgewählten Ausführung passen.

Kennzeichnen Sie im Datenblatt, für welches Medium und welchen Betriebspunkt die hydraulischen Angaben gelten. Der iC7-Leitfaden berücksichtigt unterschiedliche Durchflüsse und Korrekturen für Wasser-Glykol-Gemische. Ein Wert aus einer Tabelle ist daher nur zusammen mit seinen Randbedingungen brauchbar. Die Berechnung von Leitungen, Pumpe und Wärmetauscher gehört in die Fachplanung.

Ein hilfreicher Prüffall für die Projektbesprechung ist die Erweiterung eines bestehenden Versorgungsnetzes: Der Betrieb liefert Messwerte des verfügbaren Anschlusses, der Antriebslieferant seine Anforderungen, die Fachplanung stellt beides gegenüber. In der Anfrage sollte ausdrücklich stehen, ob nur die Kühleinheit oder auch Verteilung und Anschlussleitungen bewertet werden sollen. So ist später nachvollziehbar, auf welchen Abschnitt sich die zugesagte Leistung bezieht.

• Messkonzept für Druck, Temperatur und Verbrauch

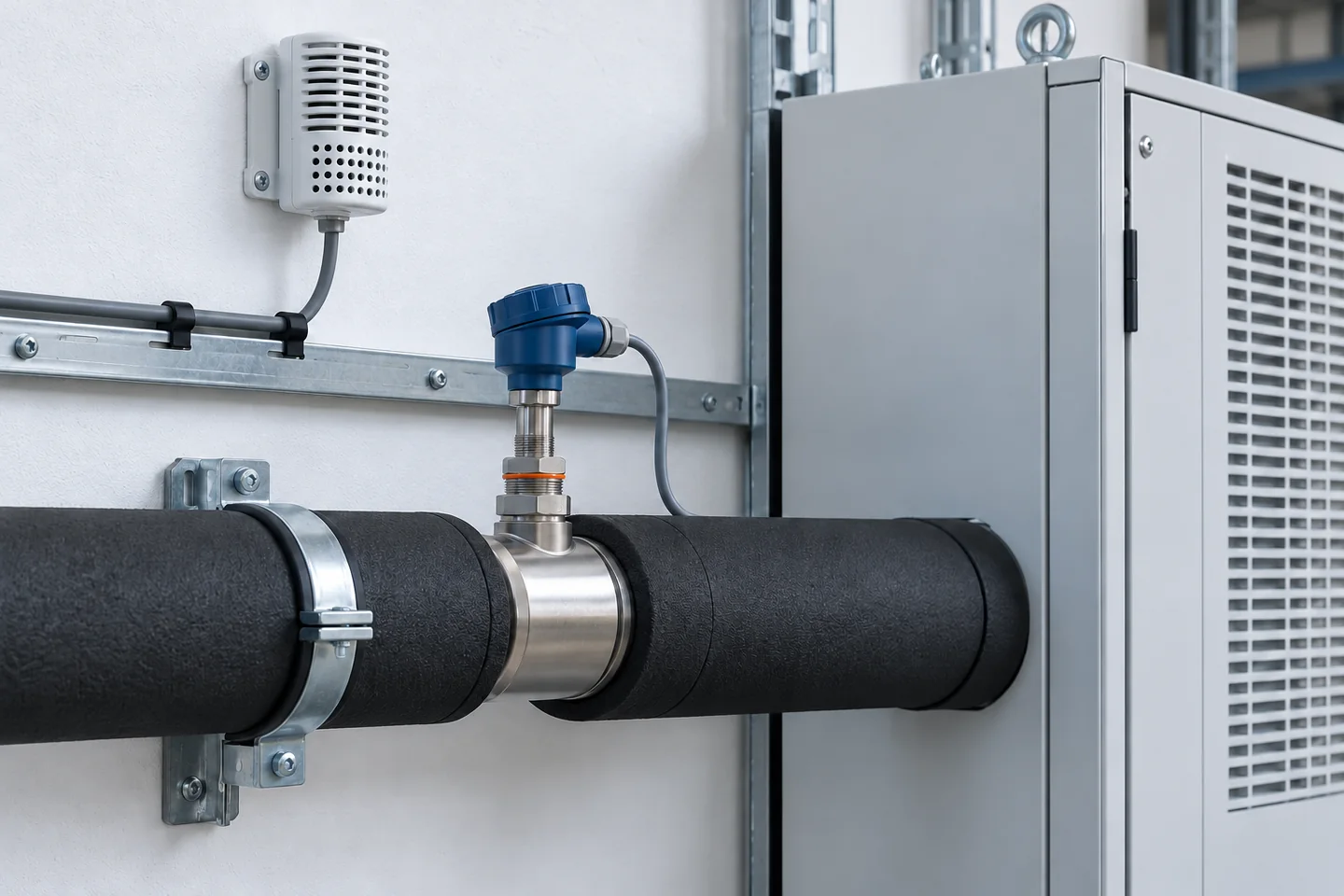

5. Taupunkt und zulässige Betriebstemperatur gemeinsam betrachten

Möglichst kaltes Wasser ist bei der Umrichterkühlung kein allgemeines Planungsziel. An ausreichend kalten Oberflächen kann sich bei feuchter Umgebungsluft Kondenswasser bilden. Danfoss behandelt deshalb bei flüssigkeitsgekühlten Antrieben ausdrücklich den Taupunkt und die Vermeidung von Kondensation im Schrank. Der erforderliche Betrieb muss zugleich innerhalb der thermischen Grenzen des konkreten Geräts liegen.

Lassen Sie das Konzept für normale Produktion, Produktionspause und Wiederanlauf beschreiben. Welche Umgebungsbedingungen werden angesetzt? Auf welche Messstelle bezieht sich die Temperaturfreigabe? Wer bewertet einen Standort, dessen Feuchtebedingungen bisher nicht erfasst wurden? Eine gedämmte äußere Rohrleitung beantwortet die Frage nach den Bedingungen im Antriebsschrank noch nicht.

Für die Abstimmung können Sie zunächst vorhandene Raumklimadaten, bekannte saisonale Auffälligkeiten und den vorgesehenen Aufstellort zusammentragen. Fehlende Messwerte bleiben als offene Eingaben gekennzeichnet. Der Lieferant muss daraus die passende Schutz- und Betriebsstrategie bestätigen; ein allgemeiner Sollwert aus einem anderen Projekt genügt dafür nicht. Dokumentieren Sie auch, wer Änderungen an den vereinbarten Betriebsgrenzen bewerten und freigeben darf.

6. Kühlungsstörung, Maschinenreaktion und Wiederanlauf abstimmen

Eine laufende Pumpe allein ist noch keine bestätigte Kühlfreigabe. In der VACON-NX-Wärmetauscheranwendung sind Temperatur- und Durchflussüberwachung vorgesehen; unzureichender Durchfluss führt dort zu einem Stoppsignal. Das ist ein konkretes Herstellerbeispiel für die Verbindung zwischen Kühlzustand und Antrieb. Die Signale und Reaktionen Ihres Systems müssen aus dessen Unterlagen und dem abgestimmten Maschinenkonzept hervorgehen.

Formulieren Sie für die gemeinsame Besprechung eine kurze Ablaufbeschreibung: Wer meldet Kühlbereitschaft? Wer erhält eine Warnung? Welche Reaktion ist bei einem Kühlungsfehler vorgesehen? Welche Bedingungen müssen vor einer erneuten Freigabe erfüllt sein? Dabei sind normaler Betriebsstopp, Störung und sicherheitsbezogene Maschinenfunktionen sauber zu unterscheiden. Ein allgemeines Betriebssignal ersetzt keine festgelegte Sicherheitsfunktion.

Auch erforderlicher Vor- oder Nachlauf der Kühlung gehört in die Schnittstellenklärung. Das Ergebnis sollte verständliche Signalnamen, zuständige Ansprechpartner und die vereinbarte Dokumentationsstelle enthalten. Elektrische Einbindung, Antriebsparameter und sichere Maschinenreaktionen legen die dafür qualifizierten Fachleute fest. Für Betreiber ist entscheidend, dass diese Abstimmung vor der Inbetriebnahme abgeschlossen wird und später nicht zwischen verschiedenen Lieferanten offenbleibt.

7. Eine vollständige Anfrage mit wenigen Unterlagen vorbereiten

Sie müssen die Kühlanlage nicht selbst berechnen, um eine gute Anfrage zu stellen. Sammeln Sie die vorhandenen Unterlagen in einer gemeinsamen Projektmappe und kennzeichnen Sie fehlende Angaben. Besonders hilfreich sind klare Fotos der Typenschilder und von außen zugänglichen Anschlüsse sowie eine Übersicht des Aufstellorts. Geschlossene elektrische Schränke werden dafür nicht geöffnet.

Für ein erstes Fachgespräch sollte die Mappe diese Informationen enthalten:

• Antriebsliste mit Hersteller, vollständiger Typbezeichnung, Baugröße und vorgesehenem Lieferumfang.
• Herstellerdaten zur Verlustwärme und ihrer Aufteilung auf Flüssigkeit und Luft für die geplanten Betriebszustände.
• Freigaben für Medium, Werkstoffe, Temperatur, Volumenstrom und Druck einschließlich Dokumentversion.
• Angaben zum vorhandenen Kühlwassernetz, Aufstellort und verfügbaren Messwerten; fehlende Daten ausdrücklich markieren.
• Beschreibung der Maschinenabläufe, Ansprechpartner für Antrieb und Steuerung sowie gewünschter Termin für die technische Abstimmung.
• Abgrenzung des angefragten Kälteumfangs: Versorgung, Wärmetauscher, Verteilung, Messstellen und spätere Wartung.

8. Übergabe und Wartung auf dieselben Daten stützen

Vereinbaren Sie vorab, welche Unterlagen bei der Übergabe vorliegen sollen: freigegebene Auslegungsdaten, tatsächliche Gerätekonfiguration, dokumentiertes Medium, Messstellenplan und Ansprechpartner. Das Inbetriebnahmeprotokoll sollte erkennen lassen, unter welchen Maschinenzuständen die vereinbarten Bedingungen geprüft wurden. Eine kurze Messung ohne zugeordneten Betriebszustand lässt sich später nur schwer mit einer Störungsmeldung vergleichen.

Lassen Sie die beteiligten Fachfirmen geeignete Funktionsnachweise für Kühlbereitschaft, Warnungen und Wiederanlauf festlegen. Kühlmittelzufuhr oder Schutzsignale werden dafür nicht eigenmächtig im laufenden Produktionsbetrieb unterbrochen. Für jede noch ausstehende Prüfung sollte die Übergabe einen Verantwortlichen und den vereinbarten Abschluss enthalten.

Bewahren Sie den bestätigten Ausgangszustand anschließend für die Instandhaltung auf. Danfoss sieht bei seinen iC7-Systemen ein Kühlungsprotokoll mit Betriebs- und Mediendaten vor. Die konkreten Prüfintervalle richten sich nach Herstellerunterlagen und Anlage. Wird später ein Umrichter, Kühlmedium oder Versorgungsabschnitt geändert, sollte auch die gemeinsame Dokumentation aktualisiert werden. So bleibt der Zusammenhang zwischen Antrieb und Prozesskühlung über die erste Inbetriebnahme hinaus nachvollziehbar.
