Schaltschrankkuehlung in der Produktion: Filter, Luftfuehrung und Ausfallschutz richtig planen

Warum die Waermelast im Schaltschrank selten gleichmaessig verteilt ist

Schraenke heizen sich nicht homogen auf. Die groessten Lasten sitzen meist an Umrichtern, Leistungsteilen, Netzteilen oder eng gepackten Baugruppen. Wenn die Kuehlung diese Hotspots nicht erreicht, bleiben kritische Komponenten zu warm, obwohl das Kuehlgeraet selbst laeuft.

Genau deshalb ist ein Stoerungsbild bei Sommerlast oder nur unter bestimmten Produktionszustanden kein Widerspruch. Es zeigt oft nur, dass die Kuehlung nominell vorhanden ist, die reale Verlustleistung aber an den falschen Stellen anliegt.

• Hotspots entstehen vor allem an Leistungselektronik und dicht gepackten Baugruppen.
• Lokale Ueberhitzung kann auftreten, obwohl die mittlere Schranktemperatur noch plausibel wirkt.
• Sommerlast und Volllast zeigen Schwachstellen frueher als Teillastbetrieb.

Systemwahl: Filterluefter, Waermetauscher oder aktive Kuehlung

Nicht jeder Schaltschrank braucht dieselbe Technik. In manchen Umgebungen reichen Filterluefter oder Luft/Luft-Waermetauscher aus. In warmen, staubigen oder thermisch dichten Produktionszonen ist jedoch haeufig aktive Schaltschrankkuehlung erforderlich, weil die Umgebungsluft selbst zu warm oder zu belastet ist.

Die richtige Wahl haengt von innerer Verlustleistung, Hallenklima, Schrankdichtheit und Schutzbedarf der verbauten Komponenten ab. Wer nur nach Tabellenwerten waehlt, ignoriert oft die reale Umgebung und damit die eigentliche Ausfallreserve.

Zusaetzlich verschiebt sich die thermische Bilanz in vielen Linien durch Nachruestungen. Neue Antriebe, zusaetzliche Leistungselektronik oder geaenderte Zykluszeiten machen ein frueher ausreichendes Konzept schnell grenzwertig, auch wenn der Schaltschrank von aussen kaum veraendert aussieht.

• Die Umgebungsluft ist Teil der Auslegung und nicht nur Hintergrund.
• Nachruestungen und Laststeigerungen machen fruehere Konzepte schnell grenzwertig.
• Ausfallschutz verlangt eine Bewertung fuer reale Sommer- und Spitzenbedingungen.

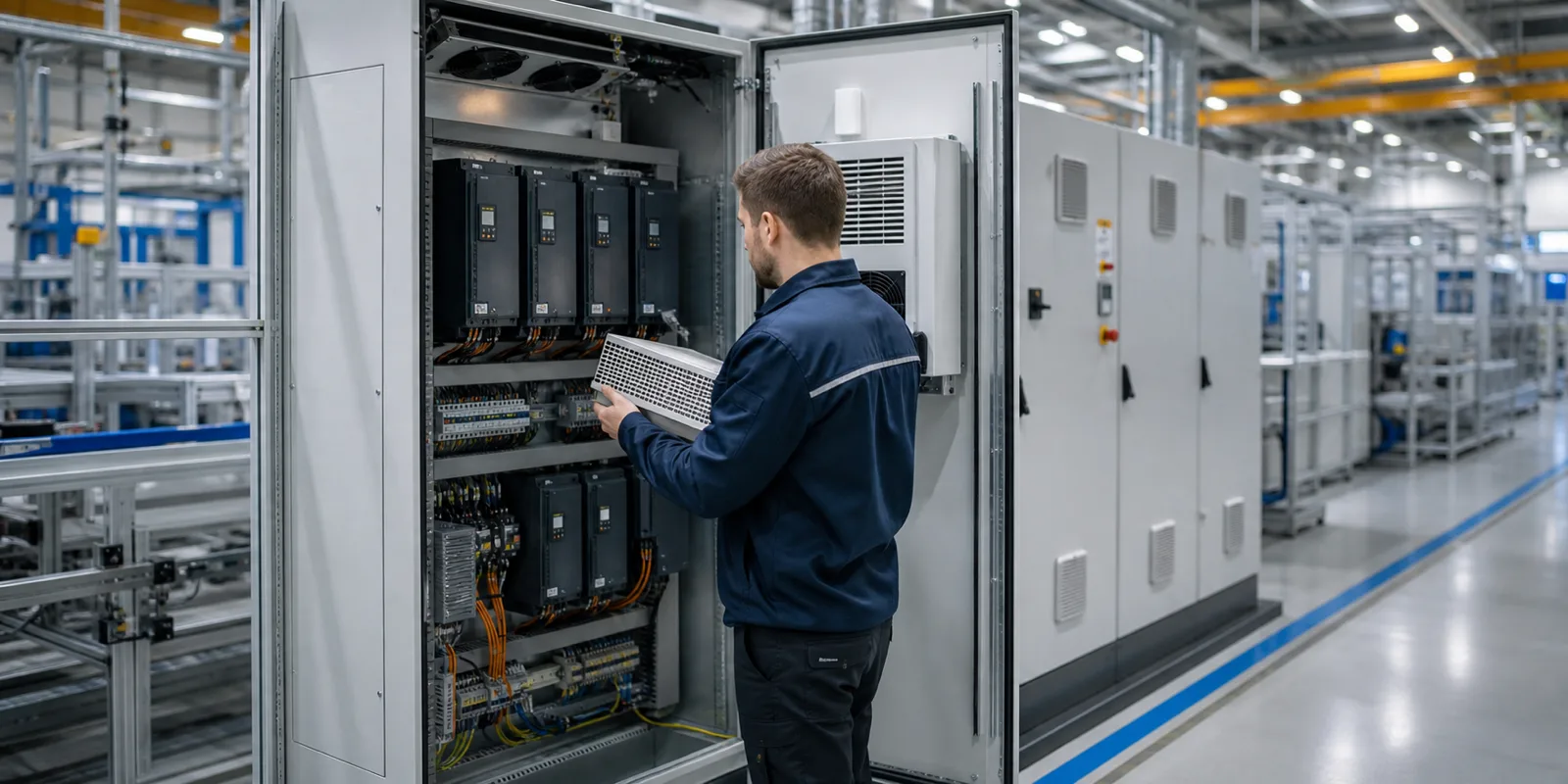

Luftfuehrung im Schaltschrank: Das Geraet kuehlt nur so gut wie der interne Weg

Typische Probleme entstehen durch unkontrollierte Kurzschluesse zwischen kalter und warmer Seite, verbaute Ansaugwege, enge Kabelpakete oder eine Einbauposition, bei der kritische Baugruppen von der Kaltluft kaum erreicht werden. Dann sinkt die Wirksamkeit deutlich, ohne dass das Geraet selbst einen klaren Fehler melden muss.

In der Praxis muessen deshalb Trennungen zwischen Warm- und Kaltzone, Luftleitbleche und die Position der hitzekritischen Komponenten mitgedacht werden. Wer nur das Kuehlgeraet tauscht, aber den Luftweg unveraendert laesst, bekommt haeufig denselben Fehler erneut.

• Kalte Luft darf nicht direkt zurueck auf die warme Seite kurzschliessen.
• Kabelpakete und nachtraegliche Einbauten veraendern Luftwege oft unbemerkt.
• Schaltschrankkuehlung ist ohne Luftfuehrung nur begrenzt wirksam.

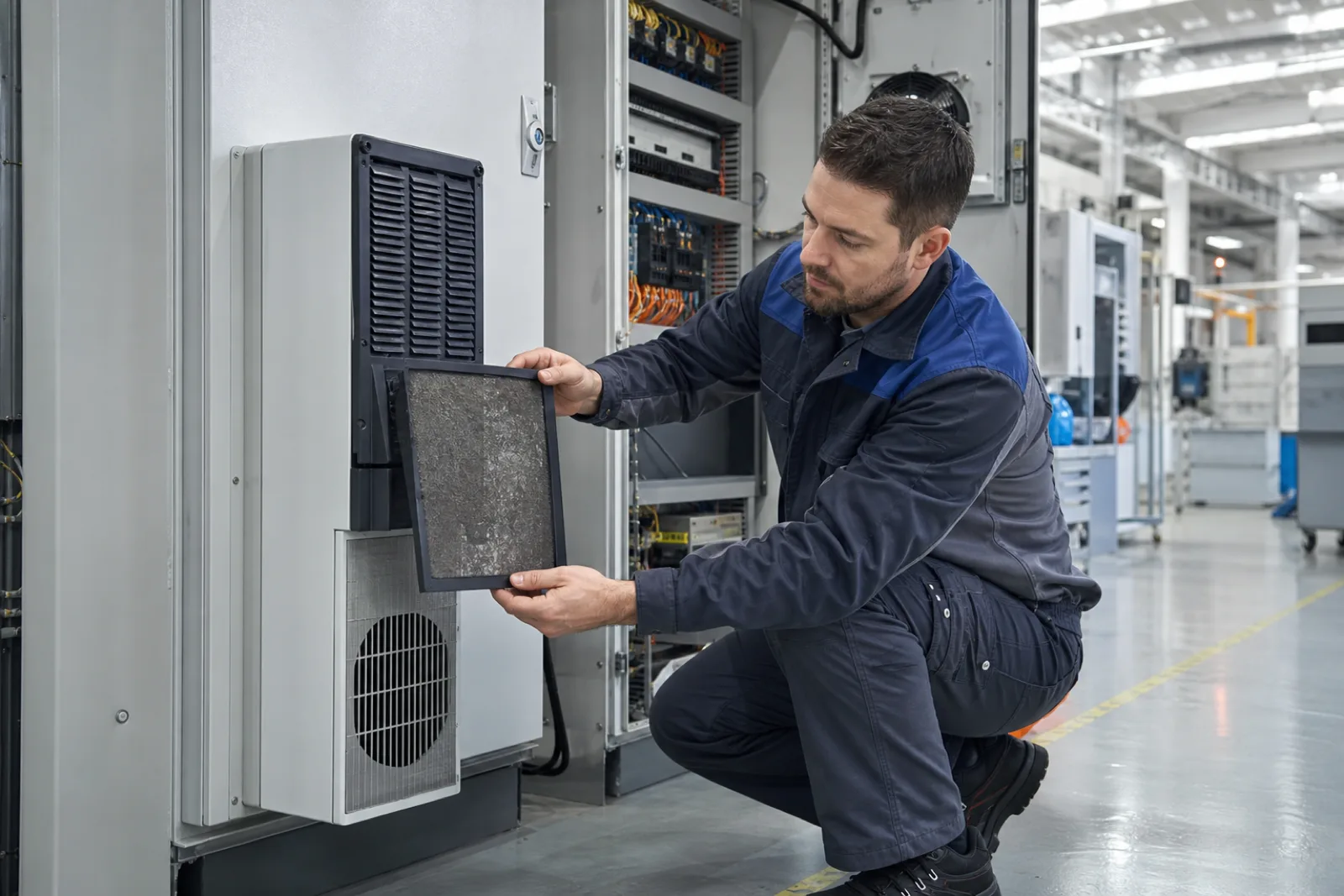

Filterwartung, Verschmutzung und der schleichende Leistungsverlust

Staubige Produktionsumgebungen setzen Filtermatten und Luftwege schleichend zu. Ventilatorleistungen fallen ab, der Druckverlust steigt und die Temperaturreserve verschwindet, lange bevor ein harter Ausfall entsteht. Das fuehrt zu sporadischen Stoerungen, beschleunigter Alterung und instabiler Linienverfuegbarkeit.

Gerade deshalb sollte Filterwartung nicht nur 'bei Bedarf' erfolgen. Sinnvoll sind Intervalle, die an reale Staubbelastung, Schichtbetrieb und kritische Produktionsfenster angepasst sind. In sensiblen Prozessen helfen Temperaturtrends oder wiederkehrende Warnmeldungen bei der rechtzeitigen Einordnung.

Besonders tueckisch ist die Kombination aus Filterverschmutzung, sommerlicher Hallenluft und nachtraeglich erhoehter Verlustleistung. Erst diese Summe kippt den Betrieb in Stoerungen, weshalb Wartung immer den gesamten Luftpfad betrachten sollte.

• Filtermatten sind Verschleissteile und keine dauerhafte Einmalmassnahme.
• Schleichender Leistungsverlust bleibt im Alltag oft zu lange unbemerkt.
• Trenddaten sind bei produktionskritischen Schaltschranken besonders wertvoll.

Kondensat, Dichtheit und Umgebungseinfluesse nicht unterschaetzen

Hohe Luftfeuchte, offene Gehaeuse, undichte Tueren oder ungeeignete Montageorte koennen Feuchte- und Kondensatrisiken erzeugen. Gleichzeitig behindert eine schlechte Umgebung die Waermeabfuhr auf der Aussenseite des Geraets, etwa wenn warme Prozessluft direkt rueckgefuehrt wird oder Luftwege zugestellt sind.

Besonders in Hallen mit Waschprozessen, Staub, Dampf oder starken Temperaturwechseln reicht es nicht, nur die Kaelteleistung zu betrachten. Schrankdichtheit, Aufstellort und Reinigungsregime muessen in die Bewertung einfliessen.

In der Praxis lohnt sich auch ein Blick auf die Wartungszugangssituation. Wenn Filter, Waermetauscher oder Luftwege nur mit grossem Aufwand erreichbar sind, sinkt die Chance auf regelmaessige und saubere Instandhaltung.

• Kondensatrisiko steigt bei feuchter Umgebung und schlechter Gehaeusedichtheit.
• Aufstellorte mit Rueckfuehrung warmer Hallenluft verringern die Wirksamkeit deutlich.
• Umgebungsbedingungen entscheiden mit ueber die Lebensdauer der Komponenten.

Warnsignale, dass eine Produktionslinie mehr als nur einen Filtertausch braucht

Ein Filtertausch reicht nicht, wenn Fehlermeldungen nur bei Sommerlast auftreten, Umrichter unter bestimmten Takten aussteigen oder interne Temperaturen trotz Service hoch bleiben. Ebenso kritisch sind Nachruestungen mit zusaetzlicher Leistungselektronik oder mehrfach umgebaute Schrankbilder, bei denen die urspruengliche Luftfuehrung nicht mehr passt.

Dann ist eine strukturierte Bestandsaufnahme sinnvoll: reale Verlustleistung, Luftwege, Schranklayout, Hallenklima, Wartungszugang und Redundanzbedarf. Das ist fuer Produktionsbetriebe wirtschaftlicher als wiederholte Stoerungseinsaetze ohne systemische Korrektur.

Auch organisatorische Punkte gehoeren dazu. Wenn nur kurze Stillstandsfenster verfuegbar sind oder mehrere Linien thermisch gekoppelt arbeiten, sollte Wartung nach Kritikalitaet priorisiert werden und nicht nur nach dem naechsten offenen Termin.

• Wiederkehrende Sommerstoerungen sprechen oft fuer eine grundsaetzliche Auslegungsgrenze.
• Nachruestungen veraendern die thermische Bilanz schneller als erwartet.
• Bestandsanalyse spart meist mehr als wiederholte Reaktion auf Einzelstoerungen.

Quellen und Orientierung

Die Einordnung fuer diesen Beitrag stutzt sich auf Hersteller- und Fachhinweise zu Schaltschrankkuehlung, thermischem Management und elektrischer Ausruestung in Produktionsumgebungen. Fuer die Praxis ist vor allem entscheidend, technische Auswahl, Luftweg und Wartungslogik zusammen zu betrachten.

• Rittal Fachinformationen zu Cooling Solutions
• Pfannenberg Whitepapers zum Thermal Management
• Schneider Electric FAQ zu Schaltschrankklimatisierung
