Ölmanagement Kälteanlage: Ölabscheider & Ölstand

Kurz erklärt: Warum Öl überhaupt im Kältekreis „mitwandert“

Verdichter benötigen Öl zur Schmierung. Ein Teil des Öls wird jedoch als feiner Nebel mit dem Kältemittelgas ausgetragen. Gute Systeme führen das Öl zuverlässig zum Verdichter zurück – über geeignete Strömungsgeschwindigkeiten, Ölabscheidung und Rohrführung.

Wenn diese Rückführung nicht zuverlässig funktioniert, „parkt“ Öl an ungünstigen Stellen (Öl-Logging), z. B. in Verdampfern, Saugleitungen oder Sammelstellen. Das kann gleichzeitig zwei Probleme erzeugen: zu wenig Öl im Verdichter und zu viel Öl in Wärmeübertragern (Effizienzverlust).

Öl im Verdichter: nötig für Schmierung und Lebensdauer.
Öl im Verdampfer/WT: reduziert Wärmeübergang und verändert Regelverhalten.
Öl-Rückführung: abhängig von Last, Rohrführung, Höhen, Kältemittel, Öltyp und Betriebszuständen.

Bausteine des Ölmanagements: Ölabscheider, Ölbehälter, Ölregler

In vielen Anlagen wird Ölmanagement durch einen Ölabscheider direkt am Verdichterdruckgas ergänzt. Ziel: Öl möglichst früh aus dem Gasstrom separieren und geordnet in den Ölkreislauf zurückführen. Hersteller beschreiben Ölabscheider explizit als Komponente, um Öl unter allen Betriebsbedingungen sicher in den Sumpf zurückzubringen.

Ölabscheider: trennt Öl aus dem Heißgas; Rückführung zum Verdichter/Ölbehälter (Danfoss/Copeland/Bitzer beschreiben dies als Kernfunktion).
Ölbehälter/Reservoir: Zwischenspeicher für geordnetes Verteilen (z. B. bei Verdichterverbünden).
Ölstandregler: hält den Ölstand im Verdichter (mechanisch oder elektronisch) im Sollfenster.
Sensorik/Logging: bei modernen Systemen helfen Trenddaten, schleichende Ölprobleme früh zu sehen.

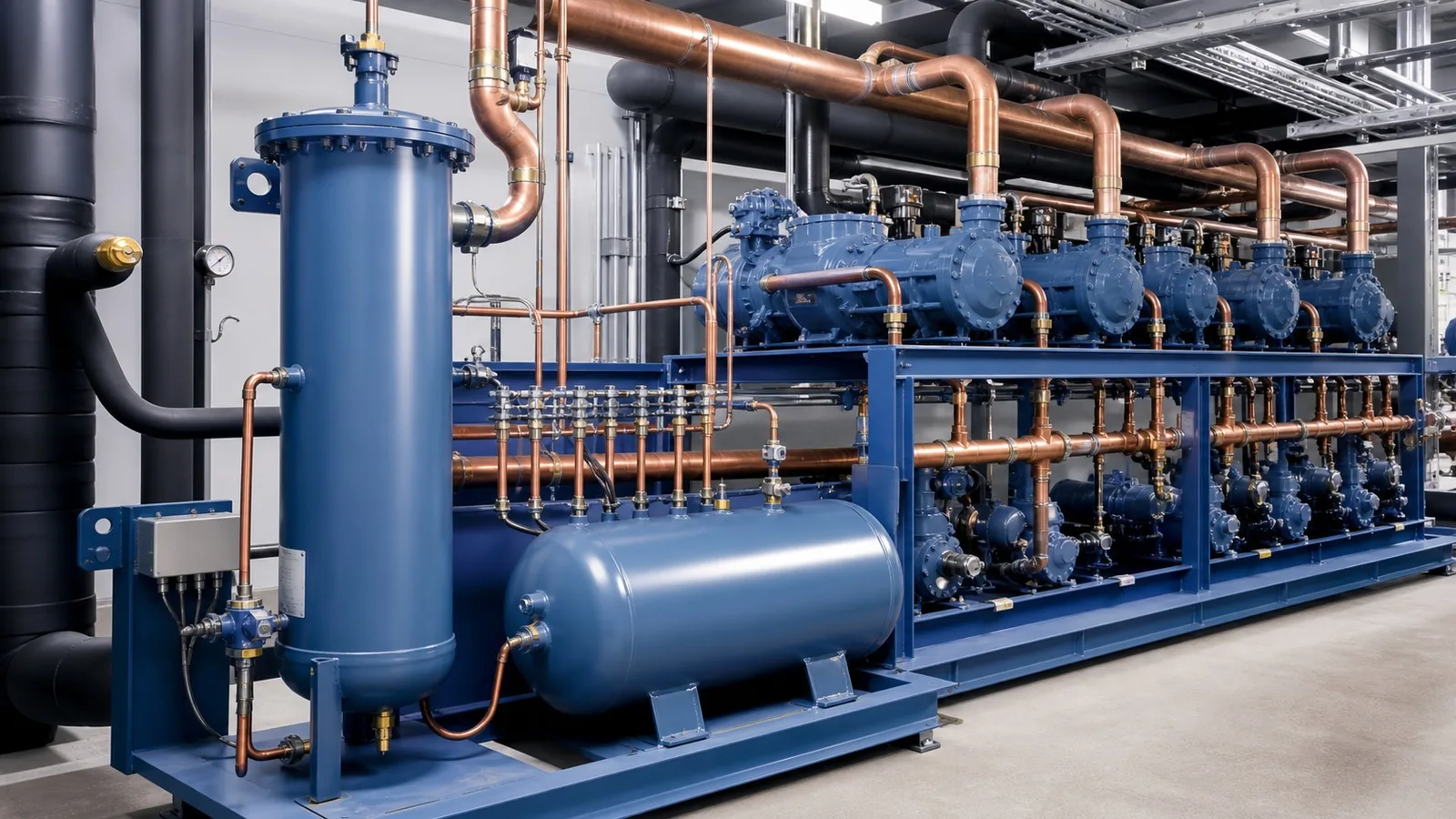

Technikraum: Ölabscheider am Druckgasstrang einer Kälteanlage, daneben Ölbehälter und elektronische Ölstandregelung an mehreren Verdichtern — Ölmanagement ist Systemtechnik: Abscheidung, Speicherung und geregelte Rückführung müssen zusammenpassen.

Typische Ursachen für Ölprobleme in der Praxis (Betriebe)

Ölprobleme sind selten „plötzlich“. Meist sind sie das Ergebnis aus Auslegung (Rohrführung/Höhen), Betrieb (Teillast, häufiges Takten) und Wartungszustand (Filter, Schmutz, Feuchte).

Zu geringe Gasgeschwindigkeit bei Teillast: Öl bleibt in Leitungen/WT liegen und kommt verzögert zurück.
Ungünstige Steigleitungen/Höhenunterschiede: fehlende Öl-Rückführung bei niedriger Last.
Verschmutzung/Restriktion (z. B. Filtertrockner, Ventile): verändert Strömung und Rückführung.
Flüssigkeitsschläge/Flüssigkeitsrücklauf: kann Öl „austragen“ und Verdichter mechanisch schädigen.
Falsches Öl / Mischprobleme: nicht freigegebene Öle können Ölmanagement und Schmierung stören.

Warnsignale: Woran Betreiber Öl-Logging oder Ölmangel häufig zuerst erkennen

Betreiber sehen Öl selten direkt – aber die Symptome tauchen im Alltag auf. Wichtig ist, wiederkehrende Muster nicht als Zufall abzutun.

Öldruck-/Ölstandalarme oder sporadische Trips (häufig last-/temperaturabhängig).
Ungewöhnliche Geräusche oder Temperaturverhalten am Verdichter (Überhitzung/Schwingungen).
Effizienzverlust: höhere Laufzeiten, schlechterer Delta‑T, „nicht mehr wie früher“.
Nach Service/Leckage: wenn Öl ergänzt wurde, aber das Problem wiederkehrt, liegt oft ein Systemthema vor.

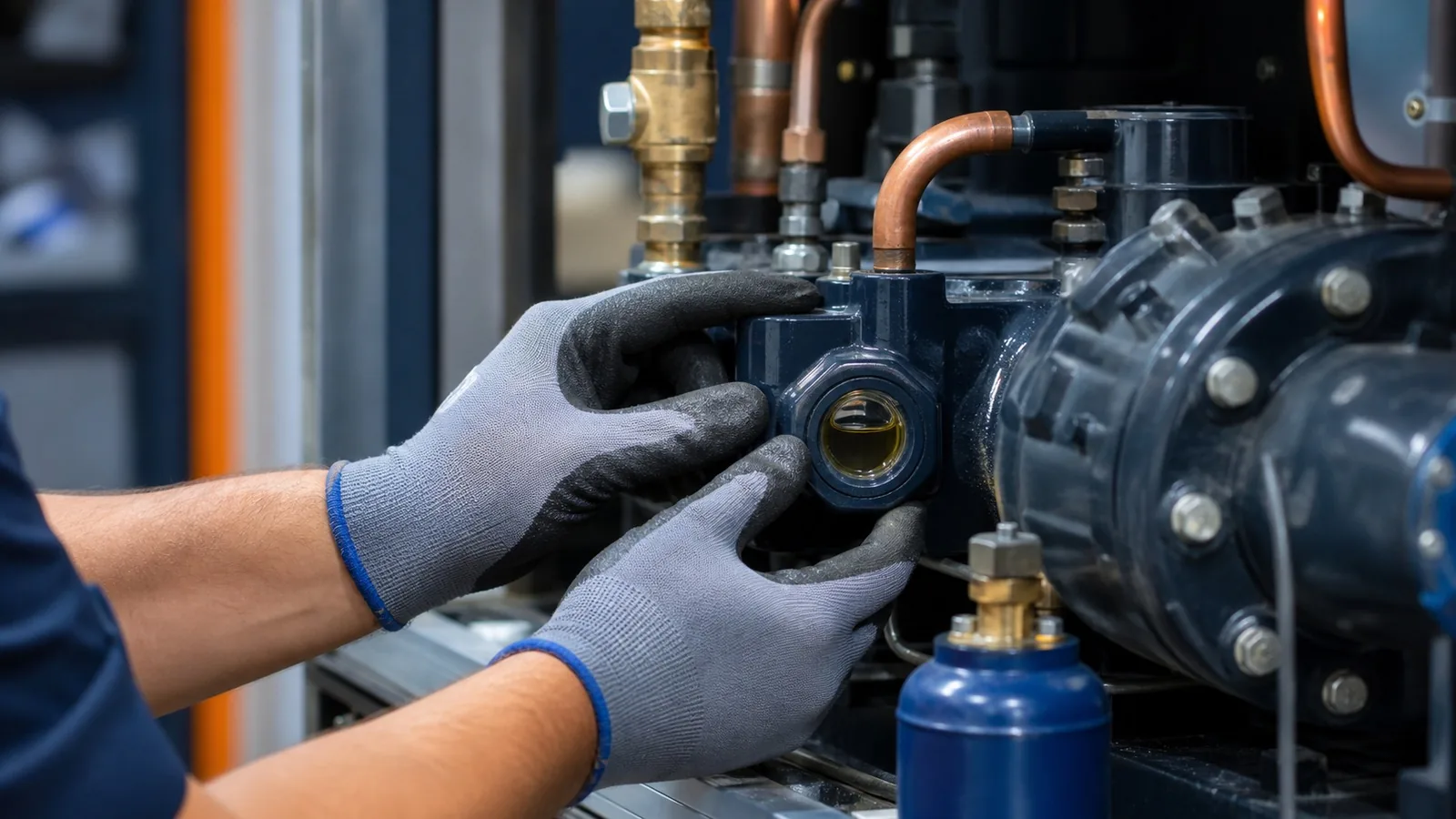

Nahaufnahme: Verdichter-Schauglas mit niedrigem Ölstand; daneben Servicegerät zur Datenerfassung (Drücke/Temperaturen) — Ölstand, Öldruck und Trenddaten zusammen geben Hinweise, ob Öl zurückkommt oder im System „hängen bleibt“.

Säuretest und Ölwechsel: Wann ist das fachlich sinnvoll?

Ein Ölwechsel ist kein Standardritual, sondern eine Maßnahme mit klarer Begründung. Sinnvoll wird er z. B. nach massiver Feuchte-/Schmutzeintragung, nach Verdichterschaden oder wenn ein Säuretest/Analytik Hinweise auf Abbauprodukte liefert.

Wichtig: Ölwechsel ohne Ursachenbehebung (z. B. Flüssigkeitsrücklauf, Restriktion, falsche Regelung) führt oft nur zu kurzfristiger Besserung.

Nach Verdichterschaden/Überhitzung: Öl kann thermisch belastet sein.
Nach Feuchteeintrag: Säurebildung und Korrosionsrisiko steigen.
Bei wiederkehrenden Ölproblemen: Analytik/Säuretest kann helfen, Ursachen zu priorisieren.
Immer kombiniert mit Systemcheck: Filtertrockner, Dichtheit, Regelung, Überhitzung/Unterkühlung.

Prävention: So wird Ölmanagement im Betrieb „langweilig“ (im guten Sinn)

Das Ziel ist: stabile Rückführung über alle relevanten Lastfälle. In der Praxis helfen Wartungsroutine, Monitoring und eine saubere Dokumentation.

Trenddaten: Ölalarme, Verdichterlaufzeiten, Druck-/Temperaturverhalten dokumentieren.
Wartung: Wärmetauscher sauber halten, Filtertrockner/Schmutzfänger im Blick behalten.
Bei Umbauten/Erweiterungen: Rohrführung/Lastprofil neu bewerten (Ölmanagement ist systemabhängig).
Nach Kältemittelarbeiten: systematisch prüfen statt „läuft schon“.

Passende interne Links

Niederdruckstörung (ND) – Ursachen & Checkliste: https://klima-zentrum.at/blog/kaelteanlage-niederdruckstoerung-nd-ursachen-checkliste
Hochdruckstörung (HD) – Ursachen & Checkliste: https://klima-zentrum.at/blog/kaelteanlage-hochdruckstoerung-hd-ursachen-checkliste
Lecksuche an Kälteanlagen (Methoden & Ablauf): https://klima-zentrum.at/blog/kaelteanlage-lecksuche-methoden-ablauf-formiergas-uv-elektronisch
Kälteanlagen Wartungsvertrag – Inhalte & SLA: https://klima-zentrum.at/blog/kaelteanlagen-wartungsvertrag-inhalte-sla-checkliste
F‑Gase Verordnung 2024/573 – Betreiberpflichten: https://klima-zentrum.at/blog/fgase-verordnung-2024-573-betreiberpflichten-kaelte-klima-waermepumpe

Quellen & weiterführende Hinweise

Danfoss – Oil separators (Funktionsbeschreibung/Anwendungsüberblick): https://designcenter.danfoss.com/en-is/products/climate-solutions-for-cooling/filters-strainers-and-oil-management/oil-management/oil-separators
Copeland – Oil Separators Operating Instructions (OSB/OSH/OST): https://www.copeland.com/documents/oil-separators-osb-osh-ost-operating-instructions-en-gb-3998962.pdf
Copeland – Discus Semi‑Hermetic Compressors Application Guidelines (Oil separator/oil management): https://www.copeland.com/documents/discus-k-l-s-series-semi-hermetic-compressors-application-guidelines-en-gb-4209402.pdf
Danfoss – Industrial Refrigeration Application Handbook (Ölcarryover/Öl in Systemen): https://assets.danfoss.com/documents/latest/470491/AB137786416217en-000801.pdf

Fazit: Ölmanagement ist Lebensdauer- und Effizienzschutz

Wenn Öl zuverlässig zurückkommt, laufen Kälteanlagen stabiler, effizienter und mit weniger ungeplanten Ausfällen. Ölabscheider, Ölregler und saubere Systemauslegung sind dabei keine „Extras“, sondern oft die Voraussetzung für störungsfreien Betrieb – besonders bei langen Leitungswegen und wechselnder Last.

Klima-Zentrum unterstützt Betriebe österreichweit bei Diagnose, Wartung und Optimierung von Kälteanlagen – inklusive Ölmanagement-Checks und nachhaltiger Ursachenanalyse.

Ölalarme oder wiederkehrende Störungen an der Kälteanlage?

Wenn möglich: senden Sie uns Fotos von Schauglas/Alarmtext sowie die letzten Betriebsdaten (Zeitpunkt, Soll-/Ist-Temperaturen). Klima-Zentrum unterstützt Betriebe in Österreich bei Diagnose, Wartung und nachhaltiger Störungsbehebung.

Service anfragen

Häufige Fragen

Kann „zu viel Öl“ im System auch ein Problem sein?

Ja. Wenn Öl in Verdampfern/Wärmetauschern „loggt“, sinkt der Wärmeübergang und Regelung/Leistung werden schlechter – während der Verdichter gleichzeitig Ölmangel haben kann. Entscheidend ist nicht nur die Ölmenge, sondern wo sie sich im Betrieb befindet.

Ist Ölwechsel eine regelmäßige Wartungsposition?

Nicht grundsätzlich. Ein Ölwechsel ist vor allem nach Schadensfällen, Feuchteeintrag oder bei diagnostiziertem Ölproblem sinnvoll. Ein reiner „Routine-Ölwechsel“ ohne Anlass löst die Ursache oft nicht.

Was hilft dem Service bei Ölproblemen am meisten?

Trend- und Ereignisdaten: Zeitpunkt von Ölalarms, Lastzustand, Außentemperatur, Drücke/Temperaturen, und ob nach bestimmten Betriebsarten (Abtauung, Teillast) Auffälligkeiten auftreten. Das beschleunigt die Ursachenanalyse deutlich.
