Kälteanlagenregelung nachrüsten: Regler, Fühler und Schnittstellen

Was beim Nachrüsten tatsächlich verändert wird

Der Begriff Regelung kann unterschiedliche Ebenen meinen: den einzelnen Kühlstellenregler, die Steuerung einer Verdichtergruppe oder ein zentrales System für mehrere Anlagen. Ein Kühlstellenregler verarbeitet beispielsweise Temperaturwerte und steuert Kühlung, Abtauung oder Ventilatoren. Ein übergeordnetes System kann Daten sammeln und Vorgaben koordinieren. Deshalb beginnt die Planung mit einer eindeutigen Grenze: Welches Gerät wird ersetzt, welche Aufgabe übernimmt es und welche anderen Komponenten bleiben bestehen?

Der Anlass kann ein defektes Display, fehlende Ersatzteilverfügbarkeit, eine gewünschte Datenerfassung oder eine veränderte Nutzung sein. Daraus entstehen unterschiedliche Projekte. Ein Ersatz mit vergleichbarer Funktion braucht eine andere Prüfung als eine neue Abtau- oder Verbundregelung. Die Grundsatzentscheidung zur gesamten Anlage behandelt unser Ratgeber zur „Modernisierung oder Erneuerung einer Kälteanlage“.

Vor der Auswahl: eine Bestandsliste statt nur eines Fotos

Ein Foto der Reglerfront hilft bei der Identifikation, reicht für die Auswahl aber nicht aus. Der Fachbetrieb braucht die genaue Ausführung, verfügbare Schaltunterlagen und die tatsächlich verwendeten Anschlüsse. Auch ein scheinbar ungenutzter Kontakt kann Teil einer Freigabe oder Meldung sein. Wenn die Dokumentation fehlt, muss ihr Abgleich mit der Anlage im Angebot enthalten sein.

Die Danfoss-Kompatibilitätsübersicht zum AK-CC55 zeigt beispielhaft, weshalb eine Nachfolgebaureihe nicht jede alte Ausführung unverändert ersetzt: Anwendungen, Ein- und Ausgänge sowie die Unterstützung durch Systemmanager unterscheiden sich. Das ist keine Produktempfehlung, sondern ein konkreter Beleg dafür, dass Modellname und Gehäusegröße allein keine Austauschbarkeit beweisen.

• Hersteller, vollständige Typenbezeichnung und vorhandenen Softwarestand erfassen lassen.
• Jeden Messpunkt seiner Aufgabe zuordnen: Raum, Verdampfer, Produkt oder Druckmessung.
• Angesteuerte Komponenten, externe Freigaben und vorhandene Schutzfunktionen auflisten.
• Anbindung an Leittechnik, Alarmweiterleitung und Datenspeicherung dokumentieren.

Fühler und Ausgänge müssen zum neuen Regler passen

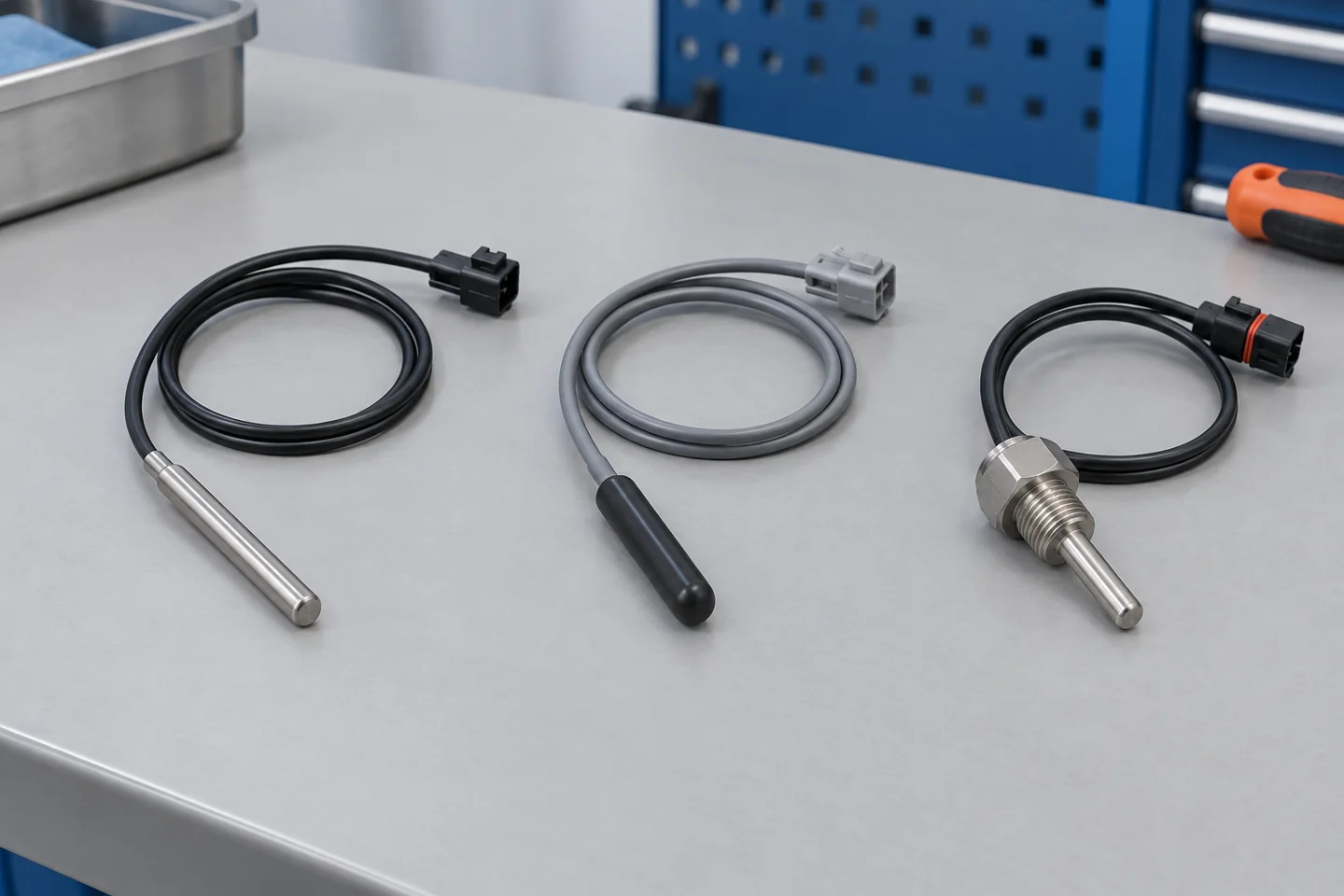

Temperaturfühler sind trotz ähnlicher Bauform nicht beliebig austauschbar. Die Anleitung des AK-CC55 unterscheidet beispielsweise mehrere Sensorkennlinien und legt für einzelne Eingänge bestimmte Typen fest. Ein vorhandener Fühler kann deshalb nur weiterverwendet werden, wenn Typ, Messbereich, Zustand und Eingang des neuen Reglers zusammenpassen. Ein plausibel wirkender Anzeigewert bei Raumtemperatur ersetzt diese Prüfung nicht.

Ebenso muss die Ausgangsseite zur Aufgabe passen. Die offizielle Gerätebeschreibung unterscheidet analoge Eingänge, digitale Eingänge, Relais und Kommunikationsmöglichkeiten. Ein Ventilantrieb, eine Verdichterfreigabe und ein potentialfreier Meldekontakt sind keine gleichartigen Verbraucher. Benötigte Schaltleistung, Signalart und gegebenenfalls zwischengeschaltete Komponenten werden anhand der konkreten Unterlagen geprüft. Für Betreiber gehört ins Angebot, welche Fühler und Antriebe erhalten bleiben und welche zusätzlichen Arbeiten nötig sind.

Abtauung und Wiederanlauf als vollständigen Ablauf prüfen

Eine Kälteanlage arbeitet nicht dauerhaft im selben Zustand. Abtauung, Abtropfphase und anschließender Ventilatorstart können zeitlich aufeinander abgestimmt sein. Die Herstelleranleitung zeigt solche getrennten Funktionen. Beim Reglerwechsel genügt daher nicht der Nachweis, dass die Kühlung kurz einschaltet. Geprüft werden muss der für diese Anlage vorgesehene Ablauf einschließlich seiner Übergänge.

Für das Abnahmegespräch ist eine einfache Frage hilfreich: Was muss vor, während und nach jedem Betriebszustand passieren? Die Antwort sollte für Kühlung, geplante Stillstandszeiten und Wiederanlauf festgehalten werden. Bestehende Schutzfunktionen dürfen durch eine neue Regelung nicht unbeabsichtigt entfallen. Welche kontrollierten Funktionsprüfungen dafür erforderlich sind, legt das zuständige Fachpersonal anlagenbezogen fest. Dieser Ratgeber liefert keine Verdrahtungs- oder Parametrieranleitung.

Modbus allein ist noch keine fertige Schnittstelle

Steht auf beiden Geräten Modbus, ist die Integration damit noch nicht abgeschlossen. Die Anleitung zum Danfoss-Systemmanager beschreibt unterschiedliche Kommunikationseinstellungen und die Zuordnung erkannter Gerätetypen. Für ein eigenes Projekt müssen das Übertragungsverfahren, die unterstützte Geräteausführung und die benötigten Datenpunkte konkret zusammenpassen. Eine bestehende Verbindung kann beispielsweise nur Werte auslesen, während eine andere auch Sollwerte überträgt.

Vereinbaren Sie deshalb eine Datenpunktliste: Welche Temperatur, welcher Betriebszustand und welche Störung sollen wo ankommen? Welche Werte darf die Zentrale ändern? Eine sichtbare Netzwerkverbindung ist erst dann ein brauchbarer Nachweis, wenn die richtigen Werte mit verständlicher Einheit und Zuordnung dargestellt werden. Alte und neue Messreihen sollten außerdem so gekennzeichnet sein, dass ein späterer Vergleich nachvollziehbar bleibt.

Bei einer Anbindung werden auch Verhalten bei Kommunikationsausfall, Zugriffsrechte und Zuständigkeiten vereinbart. Der lokale Anlagenbetrieb und die gewünschte Fernfunktion müssen dabei getrennt geprüft werden. Wie aus Meldungen ein betrieblicher Reaktionsweg wird, erläutert der ergänzende Beitrag zur „Fernüberwachung und Alarmierung von Kälteanlagen“.

Umbau und Rückweg vor dem Stillstand planen

Die Betriebsorganisation gehört zum technischen Auftrag. Vor dem Umbau müssen Warenverantwortliche und Produktion wissen, welche Kühlstellen wie lange nicht zur Verfügung stehen dürfen. Ein leerer Getränkekühlraum und eine kontinuierlich laufende Prozessanlage brauchen unterschiedliche Abläufe. Ein Ersatzkühlkonzept wird bei Bedarf gesondert geprüft; es entsteht nicht automatisch durch den Kauf eines neuen Reglers.

Lassen Sie die vorhandenen Einstellungen und Unterlagen sichern, soweit das bestehende System dies ermöglicht. Danfoss führt für verschiedene Baureihen eigene Austausch-, Software- und Datenbankanleitungen. Daraus folgt für die Projektplanung: Sicherung und Wiederherstellung sind geräteabhängige Arbeitsschritte. Das Kopieren von Zahlen aus einer alten Parameterliste belegt noch keine passende neue Konfiguration.

Vor dem Abschalten sollte feststehen, wer den Umbau freigibt, wann ein Versuch abgebrochen wird und welcher technisch geprüfte Rückweg verfügbar ist. Ein ausgebauter Altregler im Karton reicht als Rückfallplan nicht aus. Auch ein provisorischer Wiederbetrieb benötigt passende Anschlüsse, dokumentierte Einstellungen und eine erneute Funktionskontrolle.

Diese Nachweise gehören zur Abnahme

Die folgende Liste dient als Gesprächsgrundlage. Prüfbedingungen, zulässige Abweichungen und Verantwortliche werden vor dem Termin für die konkrete Anlage festgelegt. Kritische Fehlerfälle werden kontrolliert durch Fachpersonal geprüft, ohne Ware oder Produktion unnötig zu gefährden.

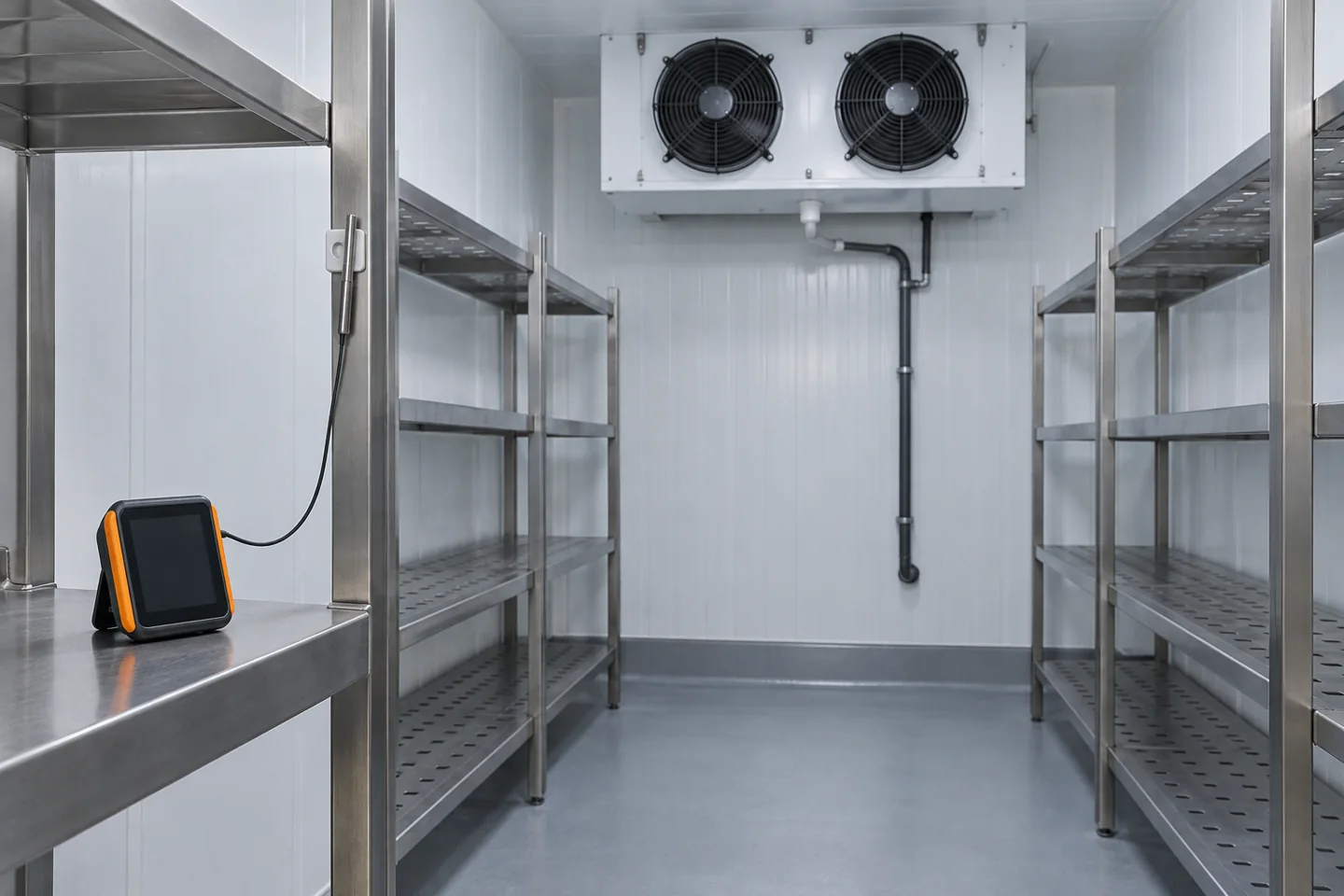

• Messwerte: Anzeige und Zuordnung der relevanten Fühler mit einer geeigneten Vergleichsmessung prüfen.
• Funktionen: Kühlanforderung, vorgesehene Abtauabläufe und zugehörige Rückmeldungen nachweisen.
• Wiederanlauf: Vereinbartes Verhalten nach einer Unterbrechung kontrollieren und dokumentieren.
• Meldungen: Einen abgestimmten Testalarm bis zum vorgesehenen Empfänger verfolgen und dessen Zuordnung prüfen.
• Schnittstelle: Vereinbarte Datenpunkte einschließlich Einheit, Aktualisierung und Schreibrechten abgleichen.
• Übergabe: Endgültige Einstellungen, geänderte Schaltunterlagen, Sicherung und Einweisung bereitstellen.

Energieeinsparung belegen und den Umfang klar anbieten

Eine modernere Regelung kann bessere Betriebsstrategien ermöglichen, garantiert aber keine bestimmte Einsparung. Der österreichische klimaaktiv-Leitfaden betrachtet Regelungsmaßnahmen im Zusammenhang mit dem Kältesystem. Ein niedrigerer Verbrauch nach dem Umbau ist nur aussagekräftig, wenn auch Last, Betriebszeit und Umgebungsbedingungen eingeordnet werden. Werden gleichzeitig Fühler, Ventilatoren oder andere Komponenten geändert, ist das Maßnahmenpaket zu dokumentieren.

Vergleichen Sie Angebote deshalb nach Bestandsaufnahme, Geräten, Anpassungsarbeiten, Inbetriebnahme und Übergabe. Laufende Software- oder Kommunikationskosten gehören dazu, sofern sie tatsächlich vorgesehen sind. Ein niedriger Reglerpreis sagt wenig über die vollständigen Umbaukosten aus. Für eine erste Anfrage genügen Standort, Anlagenart, Anlass, vorhandene Unterlagen und das mögliche Stillstandsfenster. Öffnen Sie für Fotos keine elektrischen Gehäuse.
