LED-Beleuchtung im Kühlraum: Wärmelast, Eignung und Steuerung

Warum Licht auch eine Kühllast ist

Elektrische Energie, die innerhalb der gekühlten Hülle für Beleuchtung eingesetzt wird, endet zum großen Teil als Wärme im Raum. Auch das ausgestrahlte Licht wird beim Auftreffen auf Oberflächen überwiegend in Wärme umgewandelt. Für eine überschlägige Bilanz kann die elektrische Leistung innenliegender Leuchten deshalb als innere Wärmelast angesetzt werden.

Die genaue Systemgrenze ist wichtig. Liegt beispielsweise ein Teil der Versorgungstechnik außerhalb des Kühlraums, fallen dessen Verluste nicht vollständig innen an. Außerdem läuft die Beleuchtung häufig nur während der Nutzung, während die Kälteanlage andere Lasten ganzjährig bewältigt. Aus weniger Lichtleistung folgt daher keine gleich große prozentuale Einsparung an der gesamten Kälteanlage. Türöffnungen, Warenlast und Gebäudehülle bleiben eigenständige Einflussgrößen.

Ein transparentes Rechenbeispiel

Angenommen, sechs bestehende Leuchten nehmen zusammen 360 Watt auf. Eine geplante Lösung benötigt bei geeigneter Lichtverteilung insgesamt 150 Watt. Die Differenz beträgt 210 Watt. Bei acht Stunden Nutzung täglich und 300 Betriebstagen ergibt das 0,210 Kilowatt mal 2.400 Stunden, also 504 Kilowattstunden weniger direkten Stromverbrauch im Jahr.

Wird vereinfacht angenommen, dass diese 504 Kilowattstunden vollständig als vermiedene Raumwärme wirken und die Kälteanlage im betrachteten Betrieb im Mittel drei Kilowattstunden Wärme je Kilowattstunde Strom abführt, ergeben sich zusätzlich rund 168 Kilowattstunden vermiedener Kältestrom. Zusammen wären es 672 Kilowattstunden. Das ist ein Rechenbeispiel, keine Einsparzusage. Tatsächliche Laufzeiten, Lastzustände und Anlagenwirkungsgrad müssen für eine Investitionsentscheidung erhoben werden.

Temperaturfreigabe der gesamten Leuchte prüfen

Nicht jede LED-Leuchte ist für einen Kühlraum geeignet. Die Freigabe muss die zu erwartende Umgebungstemperatur abdecken und sich auf das komplette Produkt einschließlich Treiber, Dichtungen und Anschlüssen beziehen. Ein Datenblatt für einzelne LED-Bauteile ist dafür nicht ausreichend. Auch die Temperatur während Reinigung oder Stillstand kann relevant sein.

Ein Herstellerbeispiel von Signify zeigt, wie unterschiedlich Produktvarianten ausfallen können: Innerhalb einer Leuchtenfamilie werden verschiedene untere Temperaturgrenzen ausgewiesen. Diese Werte sind keine allgemeine Empfehlung für Kühlräume, sondern verdeutlichen die notwendige Prüfung der exakten Artikelnummer. Halten Sie die ausgewählte Variante samt Datenblatt im Anlagenordner fest. Bei Tiefkühlräumen darf eine nur für leichte Minusgrade freigegebene Leuchte nicht stillschweigend als geeignet gelten.

Feuchte, Reinigung und Material berücksichtigen

Beim Öffnen eines Kühlraums trifft warme feuchte Luft auf kalte Flächen. Die Leuchte muss deshalb nicht nur während des stabilen Betriebs betrachtet werden. Temperaturwechsel, mögliche Kondensation und das vorgesehene Reinigungsverfahren gehören in die Auswahl. Eine Schutzart allein beantwortet nicht alle Fragen zur Beständigkeit gegen Reinigungsmittel oder zur zulässigen Reinigungstemperatur.

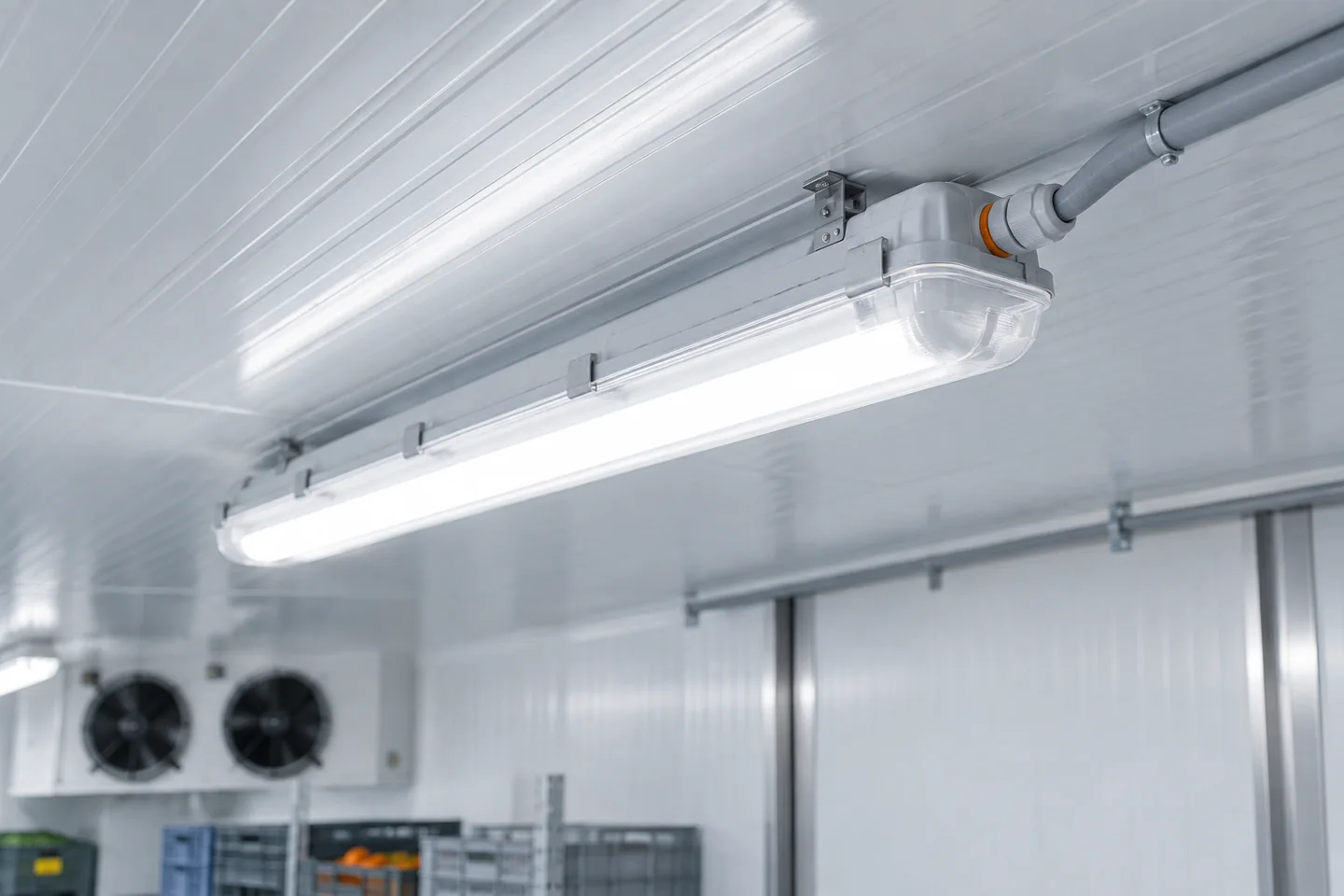

Stimmen Sie das Gehäusematerial und die Befestigung mit dem betrieblichen Hygieneplan ab. Glatte, zugängliche Oberflächen sind leichter zu kontrollieren als schwer erreichbare Nischen. Leitungsdurchführungen sollen fachgerecht abgedichtet sein, damit aus einer Beleuchtungsmaßnahme keine Feuchtebrücke in der Raumhülle entsteht. Veränderungen an Paneelen, Elektroinstallation und Abdichtung sollten als zusammengehörige Arbeit geplant werden. Provisorisch eingelegte Verlängerungsleitungen sind kein belastbares Beleuchtungskonzept.

Licht muss an den richtigen Stellen ankommen

Die Zahl der Leuchten oder deren Gesamtleistung beschreibt nicht, wie gut Waren und Wege sichtbar sind. Hohe Regale können Licht abschatten; spiegelnde Flächen können blenden. Für die Planung zählen deshalb Gangbreite, Regalhöhe, Entnahmeplätze und die Sehaufgaben im Betrieb. Ein kleiner begehbarer Kühlraum braucht eine andere Anordnung als ein Lager mit wechselnden Palettenhöhen.

Prüfen Sie die geplante Verteilung an den tatsächlich genutzten Flächen. Besonders wichtig sind Türbereich, Verkehrswege, Produktkontrolle und schwer einsehbare Regalfächer. Ein pauschaler Beleuchtungsstärkewert für alle Nutzungen wäre hier irreführend. Der zuständige Planer legt die Anforderungen passend zur Arbeitsaufgabe fest. Nach der Montage wird die Situation mit normaler Warenbelegung geprüft, denn ein leerer Raum kann eine gleichmäßige Ausleuchtung vortäuschen.

Präsenzsteuerung ohne unerwartete Dunkelheit

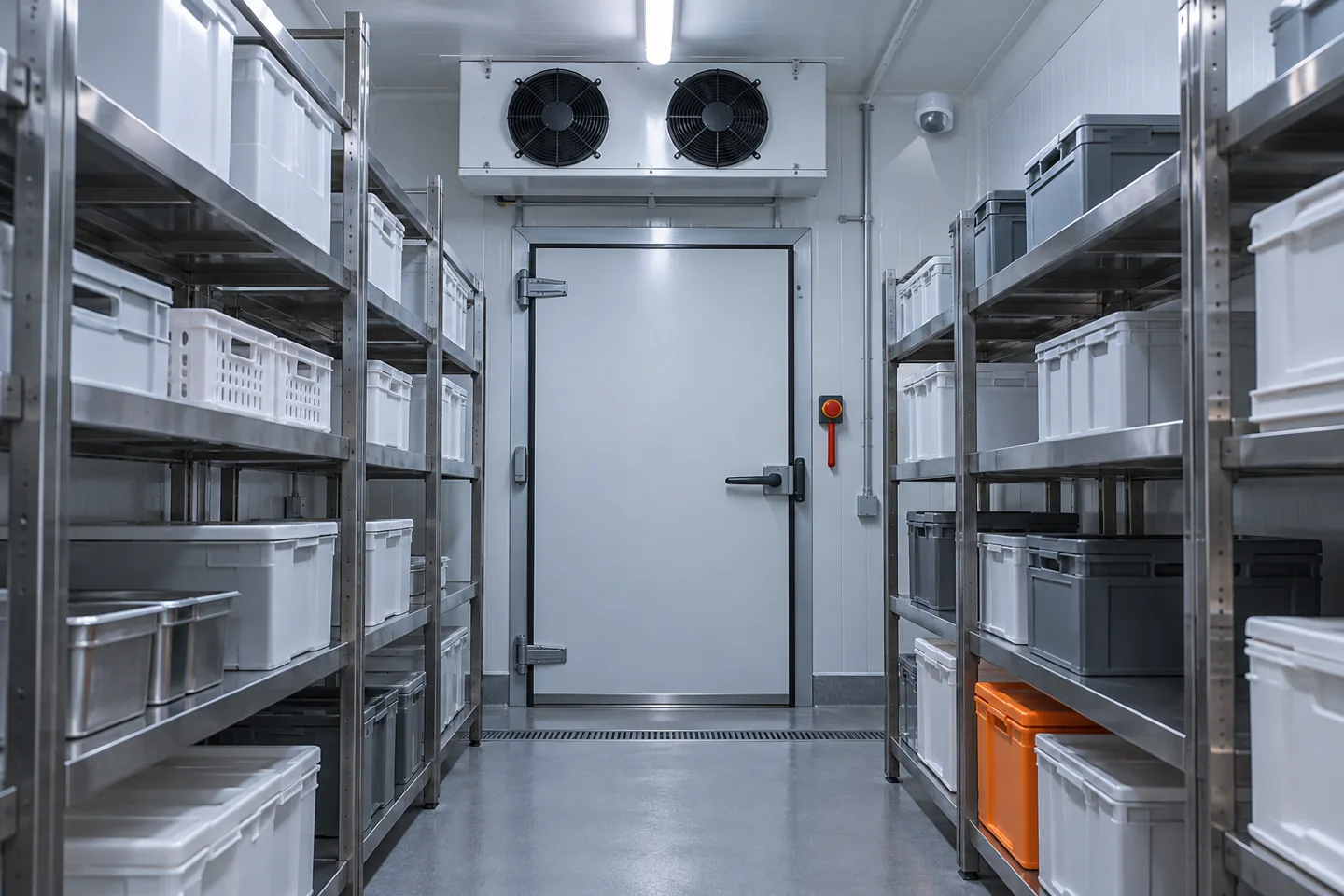

Ein Türkontakt kann einen Schaltimpuls liefern, weiß aber nicht zuverlässig, ob nach dem Schließen noch jemand im Raum arbeitet. Eine Steuerung nur nach dem Türzustand ist deshalb kritisch zu prüfen. Ein Präsenzmelder muss Menschen auch dort erfassen, wo sie tatsächlich Waren entnehmen. Regale oder abgestellte Paletten dürfen die Erfassung nicht unbemerkt blockieren.

Stellen Sie Nachlaufzeit und Erfassungsbereich anhand realer Arbeitsabläufe ein. Testen Sie langsame Tätigkeiten, das Abstellen von Waren und den Aufenthalt hinter Regalen. Die Beleuchtung darf Beschäftigte nicht überraschend im Dunkeln lassen. Fragen zur Sicherheitsbeleuchtung werden gesondert im betrieblichen Sicherheitskonzept beurteilt; eine sparsame Allgemeinbeleuchtung ersetzt diese Prüfung nicht. Nach Änderungen an der Einrichtung ist die Funktion erneut zu kontrollieren.

Umrüstung im laufenden Betrieb vorbereiten

Planen Sie die Arbeiten so, dass Waren, Reinigung und Zugang zusammenpassen. Vor Beginn müssen Zuständigkeiten, Abschaltung, Ersatzbeleuchtung und gegebenenfalls eine alternative Lagerung geklärt sein. Der Elektrobetrieb prüft Versorgung, Schutzmaßnahmen und fachgerechte Installation. Der Kältefachbetrieb kann die Auswirkungen auf Raumhülle, Kondensation und Kühllast beurteilen.

Dokumentieren Sie die vorhandene Beleuchtungsleistung und typische Einschaltzeiten vor der Umrüstung. Ohne Ausgangsdaten lässt sich eine spätere Einsparung kaum sauber zuordnen. Bei saisonal wechselndem Betrieb ist auch die Nutzungsdauer zu berücksichtigen. Vergleichen Sie nach dem Umbau nicht einfach zwei Stromrechnungen unterschiedlicher Monate. Änderungen an Warenumsatz, Türnutzung und Außentemperatur können den Gesamtverbrauch stärker verändern als die Beleuchtung.

Welche Angaben ein gutes Angebot enthält

Ein brauchbares Angebot nennt genaue Leuchtentypen, elektrische Gesamtleistung, Temperaturbereich, Montagepositionen und vorgesehenes Steuerungskonzept. Hinzu kommen Angaben zur Reinigungseignung und dazu, wie vorhandene Durchführungen behandelt werden. Vereinbaren Sie eine Funktionsprüfung bei üblicher Raumnutzung und die Übergabe der relevanten Unterlagen.

Für Klima-Zentrum sind bei einer Anfrage Größe und Nutzung des Kühlraums, Temperaturbereich, Fotos der Regale sowie Angaben zur vorhandenen Beleuchtung hilfreich. Die Kältetechnik wird dabei als Teil des gesamten Betriebs betrachtet. Wenn die Beleuchtung bereits sparsam ist und nur kurz läuft, können andere Maßnahmen wirtschaftlich wichtiger sein. Die Bestandsaufnahme hilft, den tatsächlichen Nutzen einzuordnen, statt allein aufgrund des Begriffs LED eine große Einsparung zu erwarten.

• Temperatur- und Reinigungsfreigabe prüfen
• Lichtverteilung bei normaler Warenbelegung testen
• Steuerung und Verbrauchsannahmen dokumentieren
