Industriekälte für Automotive-Prüfstände: Klimakammer, Kaltwasser und Temperaturstabilität planen

Prüfprofil statt Spitzenwert als Grundlage

Die Wärmequelle eines Prüfstands ist selten konstant. E-Maschinen, Umrichter, Batteriemodule, Bremsen oder Leistungselektronik können kurze Spitzen und lange Teillastphasen erzeugen. Eine Klimakammer bringt zusätzlich Lufttemperatur, Feuchte und gegebenenfalls Produkttemperatur in die Bilanz. Für die Auslegung werden deshalb Prüfzyklen, gewünschte Rampen, gleichzeitige Belegung und erwartete Erweiterungen erfasst.

Entscheidend ist die Schnittstelle: Gibt der Prüfling Wärme direkt an einen Flüssigkeitskreis ab, an die Kammerluft oder an beide? Die Antwort bestimmt Volumenstrom, Temperaturspreizung und die Stellung von Wärmetauschern. Sicherheits- und Abnahmeszenarien gehören ebenfalls in das Lastprofil, ohne dass daraus eine pauschale Redundanzforderung abgeleitet werden kann.

• Lastgänge und Temperatur-Sollwerte je Prüfstand dokumentieren.
• Gleichzeitigkeitsfaktoren nachvollziehbar begründen.
• Rampen und Anfahrzustände separat bewerten.
• Erweiterungsreserven ausdrücklich benennen.

Kaltwasserkreis und Klimakammer hydraulisch entkoppeln

Eine robuste Lösung trennt Erzeugung, Verteilung und Verbraucher dort, wo unterschiedliche Volumenströme oder Regelgeschwindigkeiten auftreten. Puffer, hydraulische Weiche oder geeignete Verteilerkonzepte können helfen, sind aber keine Standardbauteile für jeden Fall. Ihre Größe und Anordnung folgen aus Regelziel, Mindestvolumenstrom, Zeitkonstanten und dem tatsächlichen Prüfprofil.

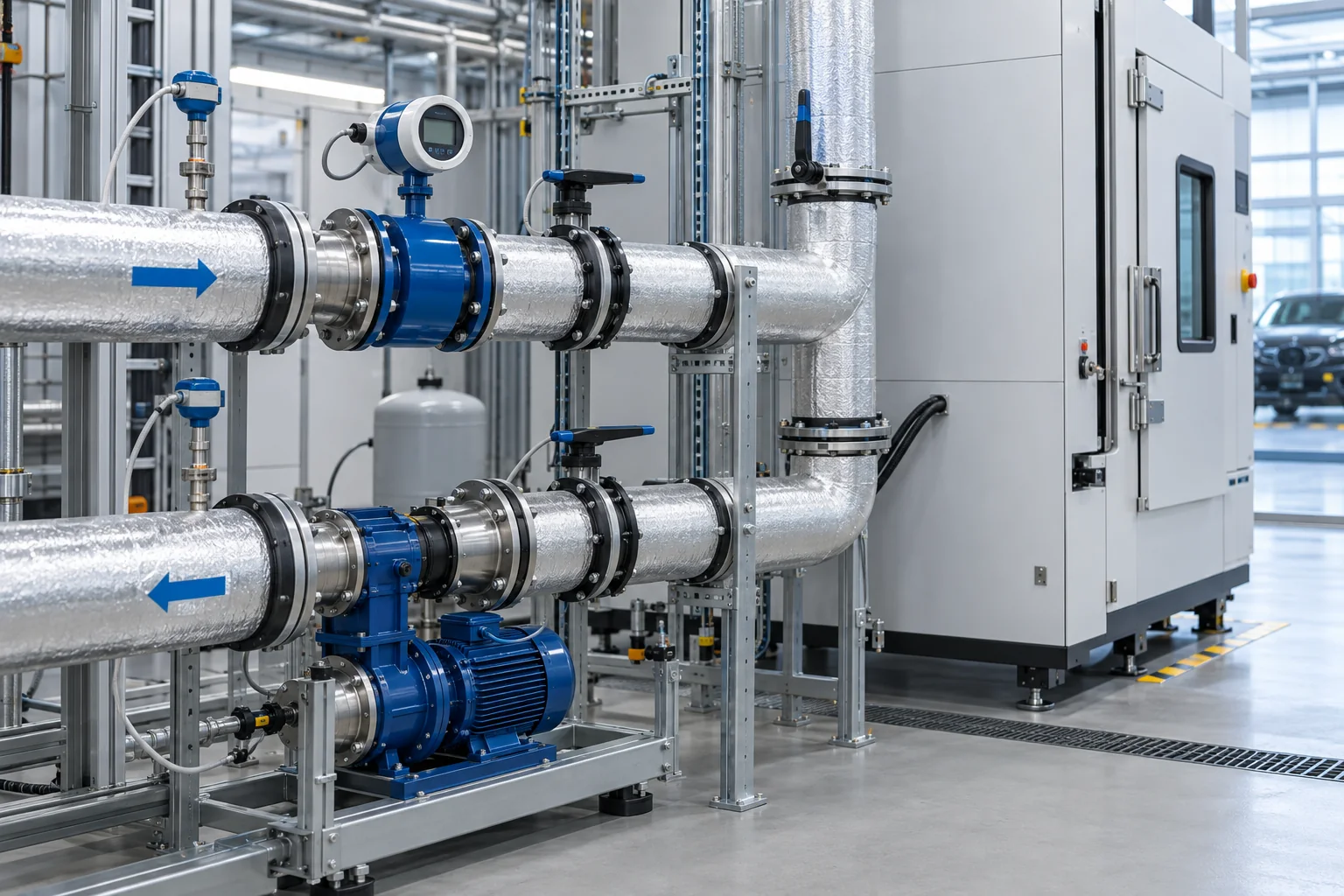

Auf der Verbraucherseite werden Druckverlust, Ventilautorität, Pumpenregelung und die Entlüftung gemeinsam betrachtet. Ein vermeintlich kleiner Querschnitt oder ein ungeeignetes Regelventil kann die Temperaturstabilität einer Klimakammer stärker beeinflussen als die Nennleistung des Chillers. Messstellen für Vor- und Rücklauf, Druck und Volumenstrom schaffen die Grundlage für die spätere Diagnose.

• Mindestvolumenstrom des Erzeugers berücksichtigen.
• Verbraucherkreise mit realen Druckverlusten auslegen.
• Messpunkte an Erzeuger, Verteiler und kritischen Verbrauchern vorsehen.
• Hydraulik nicht erst bei Regelproblemen nachrüsten.

Temperaturstabilität: Sensorik und Regelung zusammen denken

Die relevante Temperatur ist nicht immer die Chiller-Austrittstemperatur. Je nach Versuch zählt die Temperatur am Prüfobjekt, in der Kammer oder am Eintritt eines Wärmeübertragers. Sensoren müssen deshalb am passenden Ort sitzen und hinsichtlich Genauigkeit, Ansprechzeit und Kalibrierung zum Prozess passen. Ein Fühler im ungünstigen Luftstrom oder direkt hinter einer Mischstelle kann eine Regelung zu falschen Korrekturen verleiten.

Regelparameter werden nicht aus einem anderen Prüfstand kopiert. Totzeiten, Ventilhub, Pumpendrehzahl und die thermische Masse des Prüflings beeinflussen sich gegenseitig. Trenddaten mit Sollwert, Istwert, Ventilstellung, Volumenstrom und Leistungsaufnahme zeigen, ob ein Problem aus der Kälteerzeugung, dem hydraulischen Kreis oder dem Testablauf stammt.

• Messgröße und Prozessziel eindeutig zuordnen.
• Kalibrier- und Plausibilitätskonzept festlegen.
• Trenddaten mit Prüfzustand speichern.
• Regeländerungen kontrolliert testen und dokumentieren.

Redundanz nach Ausfallfolgen priorisieren

Nicht jeder Prüfstand benötigt dieselbe Verfügbarkeit. Zuerst wird bewertet, was bei einem Chiller-, Pumpen-, Sensor- oder Stromausfall passiert: Geht ein einzelner Versuch verloren, entsteht Sicherheitsrisiko oder droht Schaden am Prüfling? Daraus lässt sich ableiten, welche Komponenten doppelt, überbrückbar oder kurzfristig austauschbar sein müssen. N+1 ist ein Konzept, keine automatisch passende Antwort.

Auch geplante Wartung gehört in die Betrachtung. Wenn ein Filter, eine Pumpe oder ein Wärmeübertrager nur durch Stillstand erreichbar ist, kann die theoretische Redundanz praktisch wirkungslos bleiben. Absperrungen, Bypassmöglichkeiten und Serviceflächen werden vor der Inbetriebnahme geprüft. Alarmierung sollte an klare Zustände und Verantwortlichkeiten gekoppelt sein.

• Ausfallfolgen je Prüfstand und Versuchsklasse bewerten.
• Wartungszugang und Umschaltbarkeit mitplanen.
• Kritische Ersatzteile nach Risiko statt nach Bauchgefühl festlegen.
• Alarmgrenzen mit dem Prüfteam abstimmen.

Wasserqualität, Medien und Außenbedingungen

Im Kaltwasserkreis beeinflussen Wasserqualität, Materialmix und gegebenenfalls Glykol die Standzeit von Pumpen und Wärmeübertragern. Produkt und Konzentration werden nicht pauschal gewählt: Frostschutz, Viskosität, Druckverlust, Werkstoffverträglichkeit und die Herstellervorgaben müssen zusammenpassen. Wiederkehrende Nachspeisung in einem geschlossenen Kreis ist ein Prüfhinweis und sollte nicht durch ungezielte Nachdosierung verdeckt werden.

Bei Außenaufstellung kommen Rückkühlung, Schall, Wind, Frost und Kondensat hinzu. Niedrige Außentemperaturen erleichtern die Wärmeabgabe, können aber eine passende Verflüssigungsdruck- oder Freikühlregelung erfordern. Die Auslegung trennt dabei Prozessgrenzen von Annahmen über Wetter und Nutzung.

• Kreislaufmedium und Werkstoffe dokumentieren.
• Wasseranalyse und Filterkonzept anlagenspezifisch festlegen.
• Außenaufstellung für Sommer- und Winterbetrieb bewerten.
• Nachspeisung und Alarmhistorie auswerten.

Von der Planung zur belastbaren Abnahme

Vor der Übergabe werden nicht nur Solltemperaturen geprüft, sondern auch repräsentative Lastwechsel, Alarmierung, Umschaltfälle und die Erfassung von Messwerten. Ein Abnahmeprotokoll sollte Testzustand, Außentemperatur soweit relevant, Vor- und Rücklauf, Volumenstrom und auffällige Regelereignisse festhalten. So entsteht eine Ausgangsbasis für Wartung und Optimierung.

Klima-Zentrum unterstützt Betriebe in Österreich bei Planung, Wartung und Diagnose von Industriekälte, Prozesskühlung und Kaltwassersystemen. Für Automotive-Prüfstände werden technische Grenzen und vorhandene Anlagenunterlagen im Projekt konkret abgeglichen.

• Abnahmekriterien vor dem Test formulieren.
• Messpunkte und Alarmwege gemeinsam testen.
• Baseline für spätere Trendvergleiche speichern.
• Herstellerunterlagen der eingebauten Komponenten einbeziehen.

Quellen und Orientierung

Die endgültige Auslegung richtet sich nach den Daten der eingesetzten Chiller, Pumpen, Wärmetauscher und Klimakammern. Die folgenden Herstellerleitfäden dienen der technischen Einordnung.
