Abwärme aus Industriekälte nutzen: Warmwasser und Prozesswärme richtig planen

Zuerst Wärmequelle und Wärmesenke zeitlich vergleichen

Nicht jede hohe Verflüssigungstemperatur ist automatisch ein wirtschaftliches Wärmepotenzial. Zuerst wird erfasst, wann die Kälteanlage Wärme abgibt, wie stabil diese Leistung ist und welcher Verbraucher zur selben Zeit Wärme benötigt. Produktionsschichten, Reinigung, Warmwasserbedarf und saisonale Lasten sind dabei wichtiger als eine Jahreszahl allein.

Danach wird zwischen Grundlast und Spitzenlast unterschieden. Eine Wärmerückgewinnung für eine verlässliche Grundlast kann robuster sein als eine Anlage, die nur für seltene Maximalwerte optimiert wird. Für unregelmäßige Verbraucher helfen Puffer- und Regelkonzepte, aber sie ersetzen kein belastbares Lastprofil.

• Kälte- und Wärmeprofil mindestens nach Betriebszuständen erfassen.
• Gleichzeitigkeit statt Jahresenergie allein bewerten.
• Temperaturanforderung je Wärmesenke dokumentieren.

Das Temperaturniveau bestimmt die technische Lösung

Nutzbare Abwärme liegt nicht immer auf dem Niveau, das ein Prozess verlangt. Je höher die gewünschte Wassertemperatur, desto genauer müssen Verdichterbetrieb, Drucklage, Wärmeübertrager und Regelung bewertet werden. Eine unnötig hohe Verflüssigungstemperatur kann den Kälteprozess verschlechtern und den vermeintlichen Gewinn aufzehren.

Häufig ist ein gestuftes Konzept sinnvoll: Wärme auf einem niedrigeren Niveau direkt nutzen und nur den verbleibenden Bedarf ergänzen. Warmwasser-Vorerwärmung, Reinigungsprozesse oder Gebäudeheizung sind unterschiedliche Anwendungen. Die hygienischen und betrieblichen Anforderungen des jeweiligen Speichers und Prozesses bleiben separat zu prüfen.

Hydraulik und Regelung nicht als Nachtrag behandeln

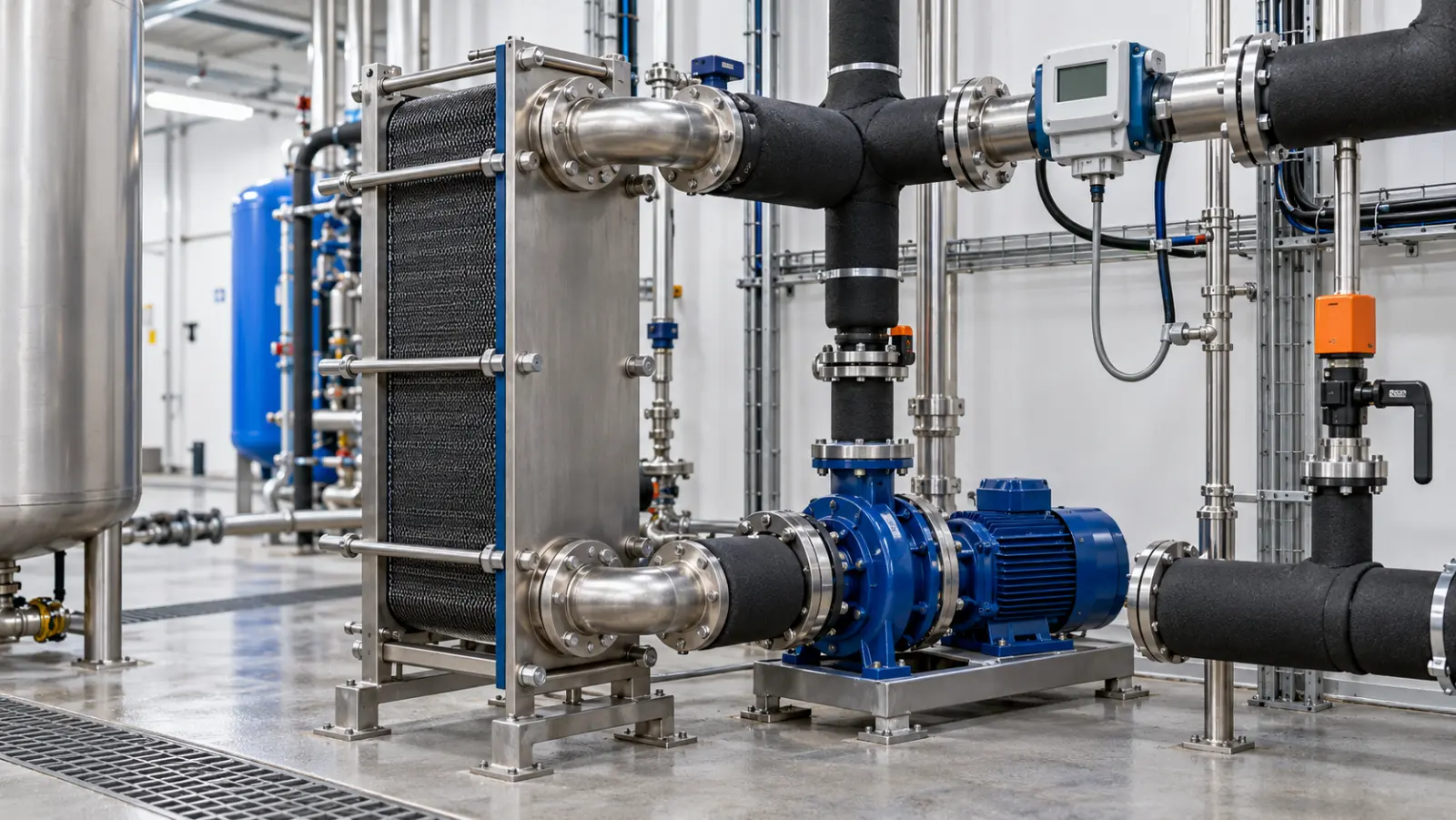

Ein Wärmeübertrager braucht passende Volumenströme, saubere Wasserqualität, wartbare Absperrungen und eine klare Priorität in der Regelung. Werden Kälteanlage und Wärmesenke ohne abgestimmte Logik gekoppelt, entstehen instabile Drucklagen, unnötige Taktung oder ungenutzte Speicherladung.

Planungsunterlagen sollten Messpunkte, Schutzfunktionen, Freigaben und Rückfallbetrieb beschreiben. Die Kälteversorgung darf durch eine Wärmerückgewinnung nicht an Prozesssicherheit verlieren. Besonders bei kritischer Kühlung braucht es einen definierten Betrieb, wenn der Wärmespeicher voll ist oder der Wärmeverbraucher ausfällt.

• Mindestdurchfluss und Druckverlust des Kreises auslegen.
• Rückfallbetrieb für volle Speicher und Störungen festlegen.
• Wasserqualität, Reinigung und Wartungszugang berücksichtigen.

Den Nutzen mit Zählern belegen

Ohne Messung bleibt oft offen, ob tatsächlich Wärme genutzt oder nur Energie zwischen Kreisen verschoben wird. Wärmemengenzähler, elektrische Leistungswerte, Vor- und Rücklauftemperaturen sowie Betriebsstunden bilden eine nachvollziehbare Basis. Sie helfen auch, verschlechterte Wärmeübertragung oder veränderte Produktionslasten früh zu erkennen.

Die Kennzahlen werden im Kontext gelesen: Außentemperatur, Produktmenge und Betriebsmodus beeinflussen sie. Für einen Vergleich werden daher gleichartige Betriebsfälle gegenübergestellt. Messdaten sind keine Selbstoptimierung; sie liefern die Grundlage für Wartung, Sollwertprüfung und nächste Ausbauschritte.

• Wärmemenge, Temperaturspreizung und elektrische Leistung erfassen.
• Daten nach Lastfall statt nur monatlich auswerten.
• Abweichungen mit Wartung und Prozessänderungen abgleichen.

Bestehende Anlage zunächst sauber aufnehmen

Am Anfang steht kein Produkt, sondern eine Bestandsaufnahme. Dazu gehören Kältemittel und Anlagenaufbau, Verdichter- und Verflüssigerbetrieb, vorhandene Wärmeverbraucher, Rohrwege, verfügbare Fläche und die vorhandene Steuerung. Auch der Zugang für Reinigung und Service wird aufgenommen. Eine technisch sinnvolle Lösung muss während der Produktion prüfbar und wartbar bleiben.

Für die Wärmequelle werden typische und ungünstige Betriebspunkte dokumentiert: Anfahrbetrieb, hohe Außentemperatur, Teillast, Abtauung sowie Produktwechsel. Für die Senke werden Mindest- und Maximaltemperatur, Spitzenbedarf, Hygieneanforderungen und akzeptable Unterbrechungen festgehalten. Erst daraus lässt sich erkennen, ob direkte Nutzung, hydraulische Entkopplung oder eine andere Effizienzmaßnahme die richtige Priorität hat.

Die Bestandsaufnahme schützt auch vor falschen Erwartungen. Eine Wärmerückgewinnung kann den Energieeinsatz verbessern, ersetzt aber keine mangelhafte Verflüssigerreinigung, schlechte Hydraulik oder überhöhte Sollwerte. Oft ist die Kombination aus Instandsetzung, Messkonzept und anschließendem Ausbau belastbarer als ein isoliertes Projekt.

• Anlagenschema und aktuelle Betriebsdaten zusammentragen.
• Kritische Betriebszustände gezielt messen.
• Zugänglichkeit und spätere Wartung bereits mitplanen.

Betriebssicherheit und Wartbarkeit absichern

Die Kälteversorgung bleibt vorrangig. Eine Wärmesenke darf die Verflüssigung nicht unzulässig beeinflussen und die Anlage nicht in einen instabilen Regelbereich zwingen. Deshalb werden Freigaben, Temperaturgrenzen, Notabschaltungen und eine sichere Rückfalllogik gemeinsam festgelegt. Wenn ein Speicher keine Wärme mehr aufnehmen kann, muss der Kälteprozess ohne Improvisation weiterlaufen können.

Wärmeübertrager, Filter, Pumpen, Ventile und Messfühler benötigen zugängliche Absperrungen und nachvollziehbare Wartungspunkte. Verschmutzung oder Luft im Wasserkreis kann die Übertragung schleichend verschlechtern. Die Dokumentation sollte deshalb nicht nur das ursprüngliche Schema enthalten, sondern auch Sollwerte, Messstellen, Wartungsintervalle und Hinweise zum sicheren Betrieb.

Bei Änderungen in Produktion oder Gebäudeheizung wird die Logik erneut geprüft. Mehr Produktdurchsatz, ein zusätzlicher Warmwasserverbraucher oder geänderte Schichtzeiten verschieben die Gleichzeitigkeit. Ein wiederkehrender Vergleich der Messwerte mit den Auslegungsannahmen macht aus Wärmerückgewinnung eine dauerhaft steuerbare Maßnahme statt einer einmaligen Installation.

In Phasen planen statt Potenziale zu überschätzen

Ein sinnvoller Start ist eine Bestandsaufnahme mit Lastprofil, Temperaturmessung und Verbrauchern. Daraus ergibt sich, ob eine direkte Nutzung, ein Speicher, eine Erweiterung oder zuerst eine Optimierung der bestehenden Kälteanlage sinnvoll ist. Auch spätere Prozessänderungen und Reinigungszeiten gehören in die Entscheidung.

Für die Entscheidung werden Investition, laufender Aufwand und erwartete Nutzung transparent getrennt betrachtet. Förder- oder rechtliche Fragen werden nicht aus einer technischen Grobprüfung abgeleitet, sondern bei Bedarf separat und aktuell geprüft. So bleibt klar, welche Annahmen gemessen sind und welche vor einer Umsetzung noch bestätigt werden müssen.

Vor einer Bestellung werden Soll- und Grenzbetrieb durchgespielt: Was passiert bei Sommerlast, reduzierter Produktion, Stillstand eines Verbrauchers oder Wartung? Diese Fragen führen zu klaren Anforderungen an Fühler, Ventile, Speicher und Regelung. Eine abgestimmte Inbetriebnahme mit dokumentierten Messpunkten zeigt anschließend, ob die angenommene Gleichzeitigkeit tatsächlich erreicht wird.
