Filtertrockner der Kälteanlage: Druckverlust und Verstopfung erkennen

Welche Aufgabe hat der Filtertrockner?

In vielen direkt verdampfenden Kälteanlagen sitzt ein Filtertrockner in der Flüssigkeitsleitung. Er hält Partikel zurück und bindet Feuchtigkeit mit einem geeigneten Trockenmittel. Bauart, Material und Einbauort müssen zum Kältemittel, Öl und Anlagenkonzept passen. Nicht jedes Produkt eignet sich für jede Anlage; insbesondere dürfen Auswahlregeln nicht ungeprüft zwischen verschiedenen Kältemittelsystemen übertragen werden.

Die Herstellerunterlagen unterscheiden unter anderem geschlossene Bauteile und Gehäuse mit wechselbaren Einsätzen. Für Betreiber ist zunächst die eindeutige Dokumentation wichtig: Welches Bauteil ist eingebaut, wann wurde es zuletzt bearbeitet und warum? Ein regelmäßig wiederkehrendes Problem kann auf eine bislang ungeklärte Ursache hinweisen. Der Austausch eines verschmutzten Einsatzes allein erklärt noch nicht, woher die Belastung kam.

Warum Druckverlust die Kälteleistung beeinflusst

Ein Druckverlust entsteht grundsätzlich durch Strömung. Kritisch wird er, wenn am nachfolgenden Expansionsorgan die erforderlichen Bedingungen nicht mehr vorliegen. Reicht die vorhandene Unterkühlung nicht aus, kann ein Teil des Kältemittels bereits in der Flüssigkeitsleitung verdampfen. Das Regelventil erhält dann keine stabile Versorgung mit Flüssigkeit.

In der Praxis kann sich das als nachlassende Leistung, unruhige Regelung oder lange Laufzeit zeigen. Diese Beobachtungen sind jedoch nicht spezifisch genug, um allein einen zugesetzten Trockner nachzuweisen. Auch Leitungsführung, andere Engstellen oder Betriebsbedingungen müssen betrachtet werden. Der Diagnoseauftrag sollte deshalb die Versorgung des Expansionsorgans insgesamt umfassen und nicht nur den voreilig benannten Verdacht auf ein einzelnes Bauteil.

Welche Messung den Verdacht belastbar macht

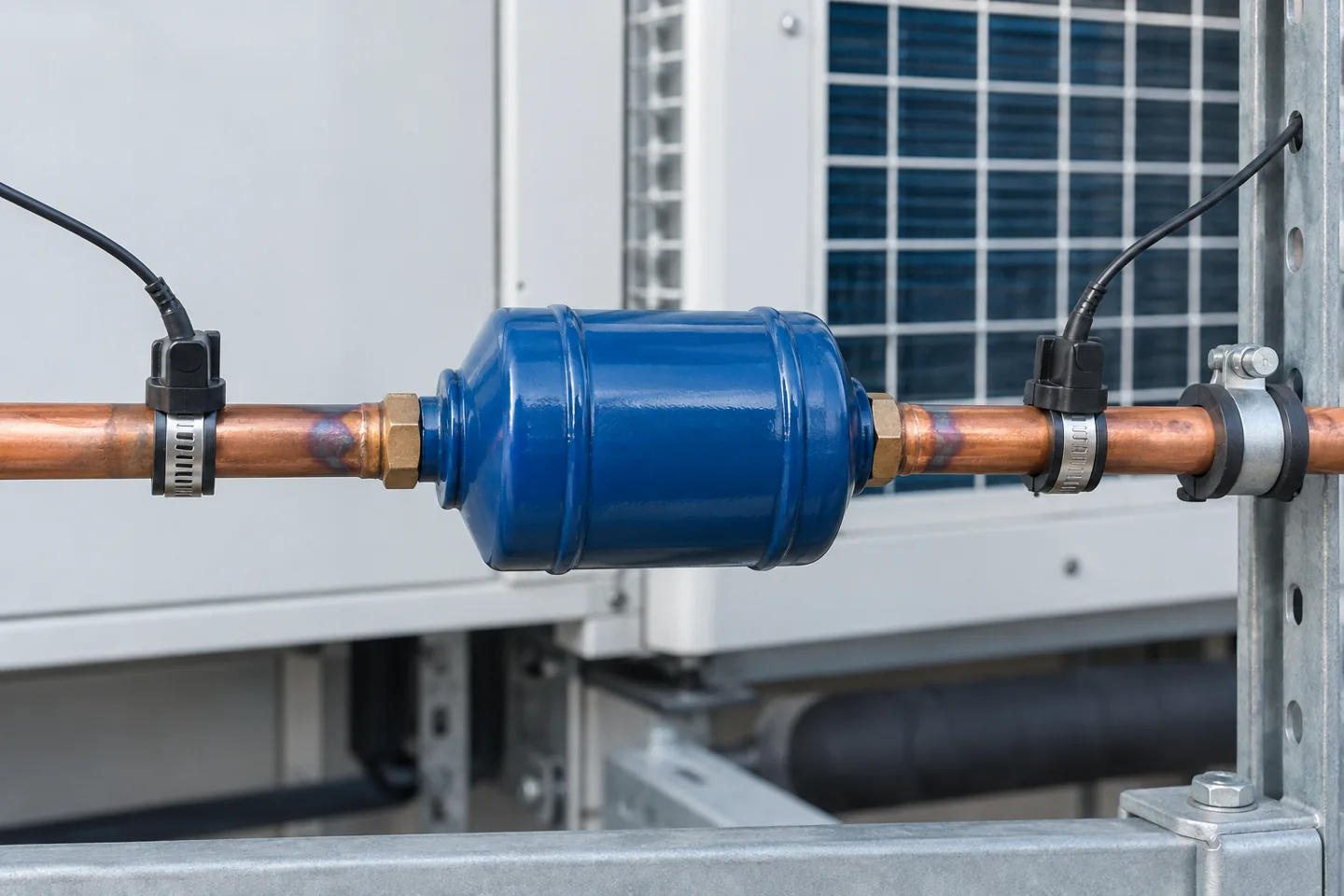

Danfoss beschreibt den Vergleich des Drucks vor und nach dem Trockner, sofern geeignete Messanschlüsse vorhanden sind. Ein auffälliger Temperaturunterschied kann ein zusätzlicher Hinweis sein. Die Bewertung gehört in die Hände einer Fachkraft, die Messpunkt, Lastzustand und zulässige Herstellerwerte zusammen betrachtet.

Für einen brauchbaren Vergleich müssen die Messwerte zeitlich zusammenpassen. Ein Wert beim Anlagenstart und ein zweiter nach einer Laständerung ergeben kein verlässliches Druckgefälle. Im Serviceprotokoll sollten daher auch Betriebszustand, relevante Temperaturen und verwendete Messstellen stehen. Gibt es keine geeigneten Anschlüsse, ist das kein Anlass für improvisierte Eingriffe durch den Betreiber. Der Fachbetrieb legt eine passende Diagnosemethode fest.

Kalte Oberfläche bedeutet nicht automatisch Verstopfung

Ein Bauteil kann sich durch Verdampfung abkühlen. Wie stark das an seiner Oberfläche sichtbar wird, hängt aber auch von Umgebung, Feuchte, Dämmung und Betriebszustand ab. Umgekehrt schließt das Fehlen von Reif einen unzulässigen Druckverlust nicht sicher aus. Eine reine Sichtkontrolle bleibt deshalb eine Beobachtung, kein abschließender Befund.

Ähnlich vorsichtig ist ein Schauglas zu lesen. Blasen können unterschiedliche Ursachen haben; die automatische Antwort darf nicht „Kältemittel nachfüllen“ lauten. Dokumentieren Sie, wann die Erscheinung auftritt: dauerhaft, nur beim Start, nach Abtauung oder unter hoher Last. Diese Zuordnung hilft, verschiedene Ursachen zu trennen. Beschädigte Dämmung oder Ölspuren werden fotografiert, ohne Bauteile zu lösen oder Ventile zu verstellen.

Was Betriebe vor dem Servicetermin erfassen können

Notieren Sie den Zeitpunkt des ersten Leistungsabfalls und betroffene Verbraucher. Sind mehrere Kühlstellen gleichzeitig auffällig, ist eine gemeinsame Ursache plausibler als bei einem einzelnen Verdampfer. Halten Sie außerdem fest, ob zuvor ein Eingriff am Kreislauf, ein Stillstand oder eine ungewöhnliche Belastung stattgefunden hat.

Eine kurze Ereignisliste ist oft hilfreicher als viele unsortierte Fotos. Ergänzen Sie Temperaturverlauf, Alarmmeldungen und die zuletzt erreichte normale Leistung, soweit diese Daten bereits verfügbar sind. Erfassen Sie nur Anzeigen und zugängliche Beobachtungen. Das Öffnen von Schaltschränken, das Anschließen von Manometern und Arbeiten am Kältemittelkreislauf gehören nicht zu einem Betreibercheck. Für empfindliche Prozesse muss parallel die Versorgungssicherheit geklärt werden.

Tausch und Ursachenklärung gehören zusammen

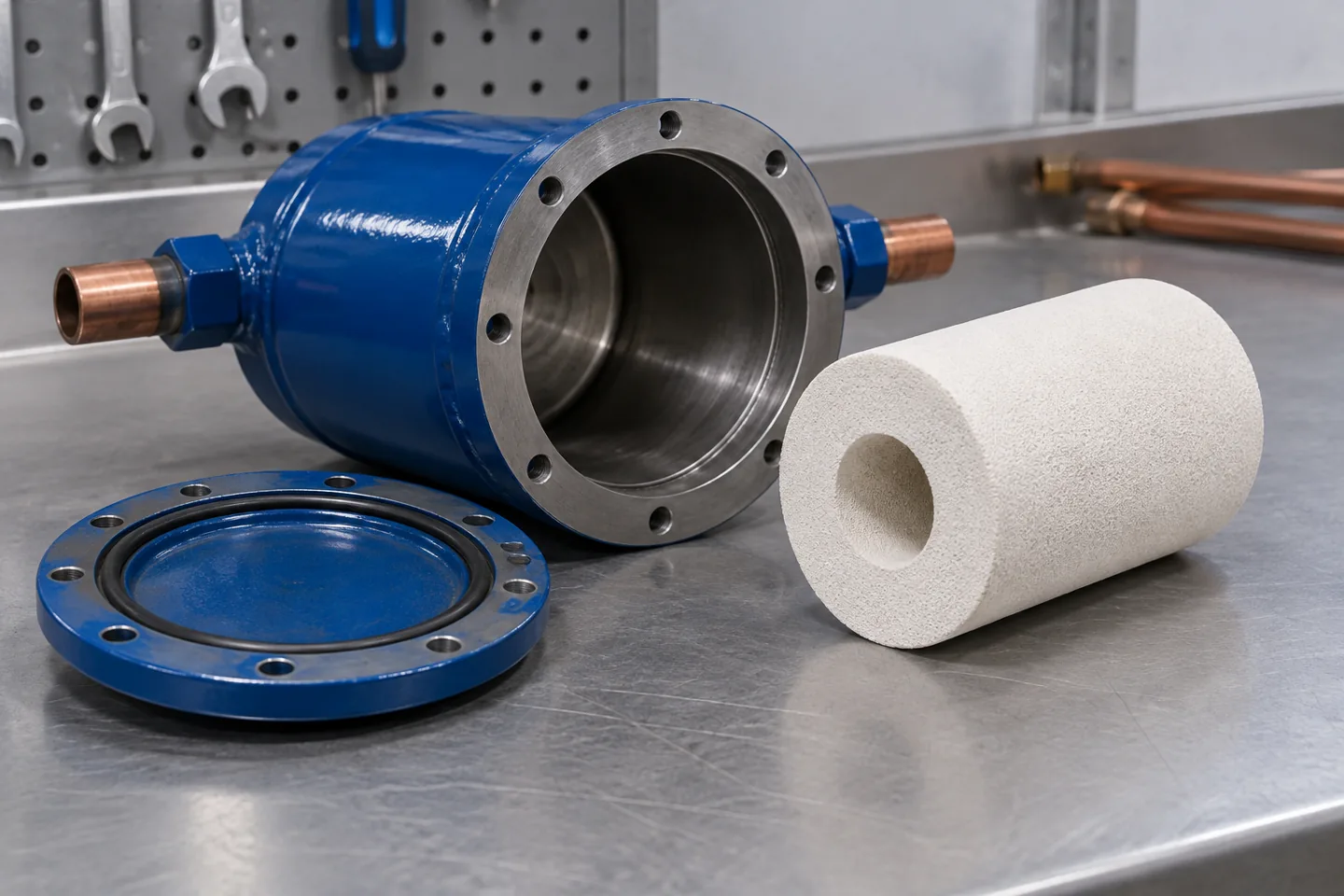

Ein erforderlicher Austausch muss nach Anlagen- und Bauteilvorgaben vorbereitet werden. Die Fachkraft klärt passendes Ersatzteil, Druckfreigabe, Kältemittel- und Ölverträglichkeit sowie den Umfang der anschließenden Prüfungen. Bei wechselbaren Einsätzen zählt die exakte Zuordnung zum Gehäuse; ähnliche Abmessungen sind kein ausreichender Kompatibilitätsnachweis.

Nach dem Eingriff sollte ein vergleichbarer Betriebszustand dokumentiert werden. Nur so lässt sich nachvollziehen, ob Druckverlust, Versorgung und Kälteleistung wieder passen. Ebenso wichtig bleibt die Ursache der ursprünglichen Belastung. Wenn wiederholt Partikel oder Feuchtigkeit auffallen, muss die Untersuchung weitergehen. Ein pauschaler kurzer Wechselrhythmus ohne Diagnose kann Kosten erzeugen und die eigentliche Störung verdecken.

Unterschied zwischen Flüssigkeits- und Saugleitungsanwendung

Der Einbauort verändert die Anforderungen. Ein Bauteil in der Saugleitung wird unter anderen Bedingungen betrieben als ein Trockner in der Flüssigkeitsleitung. Gerade bei Sondermaßnahmen nach einem Schaden sind Herstellervorgaben zu Auswahl, Überwachung und späterer Betriebsweise wesentlich. Aus einem Foto lässt sich die Eignung dafür nicht sicher beurteilen.

Für industrielle Betreiber lohnt sich daher eine Anlagenliste mit eindeutig bezeichneten Kreisläufen und Komponenten. Sie erleichtert Ersatzteilplanung und verhindert, dass ein scheinbar passendes Standardteil beschafft wird. Bei gemischten Anlagenbeständen sollten Kältemittel, Druckstufe, Anschlussart und freigegebene Ersatzteile getrennt dokumentiert sein. Der Einkauf kann Angebote dann anhand technischer Freigaben statt nur anhand des Gewindes oder Rohrdurchmessers vergleichen.

Wann die Produktion abgesichert werden muss

Steigen Produkttemperatur oder Prozesstemperatur, steht die Beherrschung der betrieblichen Folgen im Vordergrund. Die zulässigen Grenzen ergeben sich aus dem jeweiligen Prozess. Eine weiterlaufende Maschine beweist nicht, dass noch genügend Kälteleistung verfügbar ist. Verantwortliche sollten entscheiden, welche Verbraucher priorisiert, welche Lasten reduziert und welche Abläufe gegebenenfalls unterbrochen werden müssen.

Klima-Zentrum unterstützt Betriebe in Österreich bei der Fehlersuche und Reparatur von Kälteanlagen. Für die Anfrage sind Standort, Anlagentyp, Alarmhistorie und beobachteter Leistungsabfall hilfreich. Ein sauber dokumentierter Befund ermöglicht eine gezielte Reparaturplanung. Die reine Vermutung „Filter verstopft“ sollte dabei als Verdacht benannt werden, damit alternative Ursachen und mögliche Folgeschäden nicht aus dem Blick geraten.

• Alarmhistorie und Lastzustand dokumentieren
• Druckverlust fachlich messen und bewerten lassen
• Nach Reparatur Ergebnis und Ursache festhalten
