Verdichter-Ausblastemperatur zu hoch: Ursachen und Monitoring in der Industriekälte

Was die Ausblastemperatur aussagt

Am Verdichteraustritt verlässt heißes, komprimiertes Kältemittel den Verdichter. Die Temperatur hängt vom Kältemittel, dem Druckverhältnis, der Sauggasüberhitzung, der inneren Kühlung und dem Betriebspunkt ab. Deshalb gibt es keinen universellen Grenzwert für jede Maschine; freigegebene Kennfelder und Herstellerunterlagen sind entscheidend.

Zu hohe Temperaturen belasten Ventile, Wicklung, Dichtungen und Kältemaschinenöl. Das Öl verliert bei starker thermischer Beanspruchung Schmierwirkung und kann altern. Ein Alarm schützt die Maschine, ersetzt aber nicht die Klärung, warum der Betriebspunkt außerhalb des vorgesehenen Bereichs liegt.

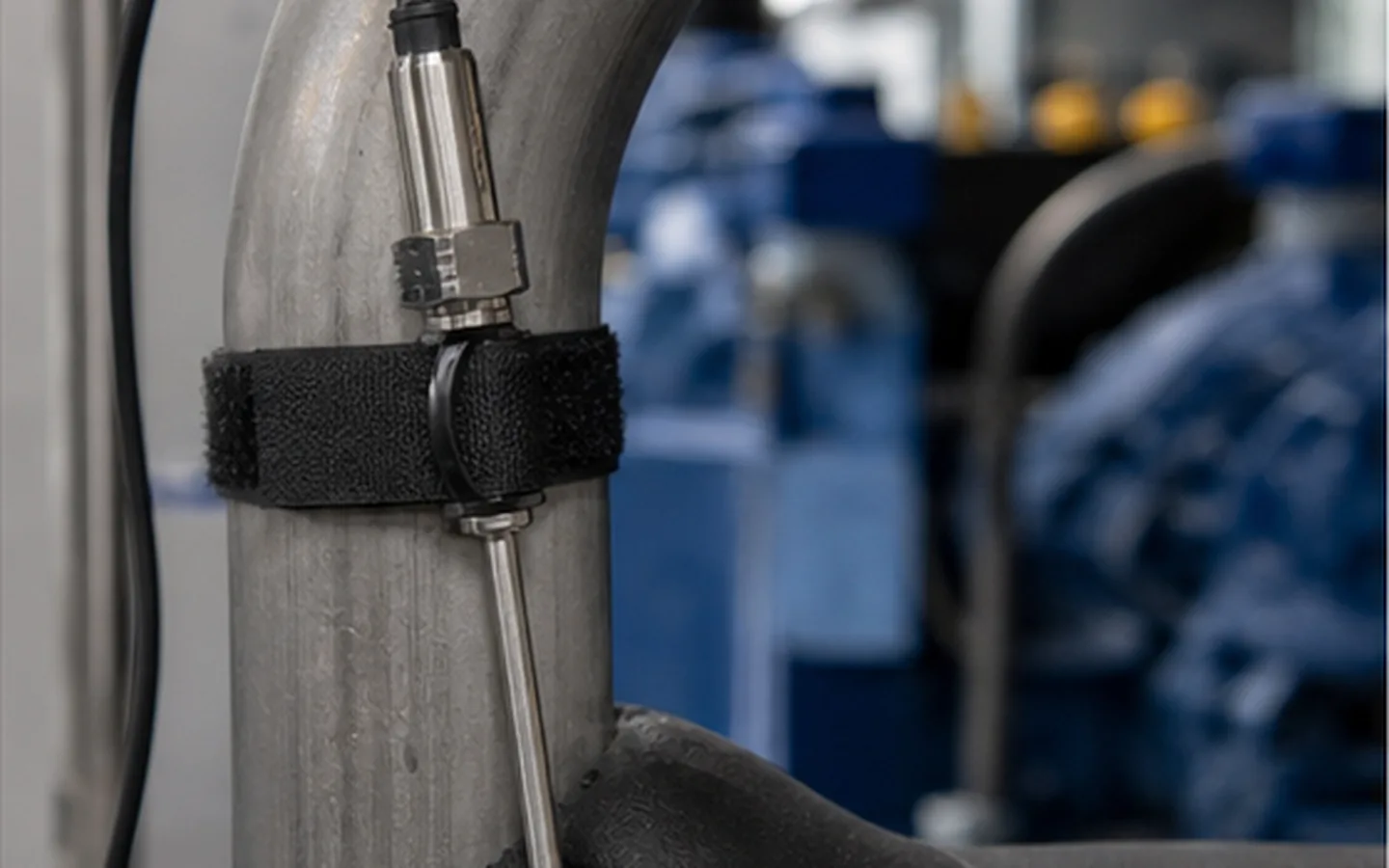

Die gemessene Rohrtemperatur ist zudem von Position, Kontakt, Dämmung und Sensorträgheit abhängig. Ein lose anliegender Fühler oder eine ungedämmte Messstelle kann Trends verfälschen. Vergleichswerte sind nur sinnvoll, wenn Messmethode und Einbauort gleich bleiben.

• Herstellerkennfeld statt Universalgrenze verwenden
• Druckverhältnis und Überhitzung gemeinsam lesen
• Messstelle mechanisch und thermisch prüfen
• Alarm als Ursache-Suche nutzen

Häufige Ursachen systematisch gruppieren

Ein hohes Druckverhältnis entsteht etwa durch niedrigen Saugdruck, hohen Verflüssigungsdruck oder beides. Auf der Verdampferseite kommen geringe Last, unzureichende Flüssigkeitsversorgung, vereister Wärmetauscher, falsche Überhitzung oder blockierter Luft- beziehungsweise Medienfluss infrage. Auf der Hochdruckseite werden Verflüssiger, Rückkühler, Ventilatoren, Wasserfluss und Umgebung betrachtet.

Hohe Sauggasüberhitzung kann die Druckgastemperatur zusätzlich erhöhen. Ursachen reichen von falscher Ventileinstellung und Sensorfehlern bis zu Kältemittelmangel oder Wärmeaufnahme in einer schlecht gedämmten Saugleitung. Die Überhitzung wird mit synchron erfassten Druck- und Temperaturwerten bestimmt.

Auch der Verdichter selbst und seine Leistungsregelung gehören zur Diagnose. Ventilschäden, interne Leckage, fehlende Kühlung, Heißgas-Bypass oder ungeeignete Teillastbedingungen verändern den Betrieb. Einzelne Maßnahmen wie Flüssigkeitseinspritzung sind anlagen- und herstellerspezifisch und keine universelle Betreiberlösung.

• Verdampfer- und Verflüssigerseite trennen
• Sauggasüberhitzung synchron berechnen
• Leistungsstufe und Teillast dokumentieren
• Keine Schutz- oder Einspritzparameter eigenmächtig ändern

Welche Trenddaten wirklich helfen

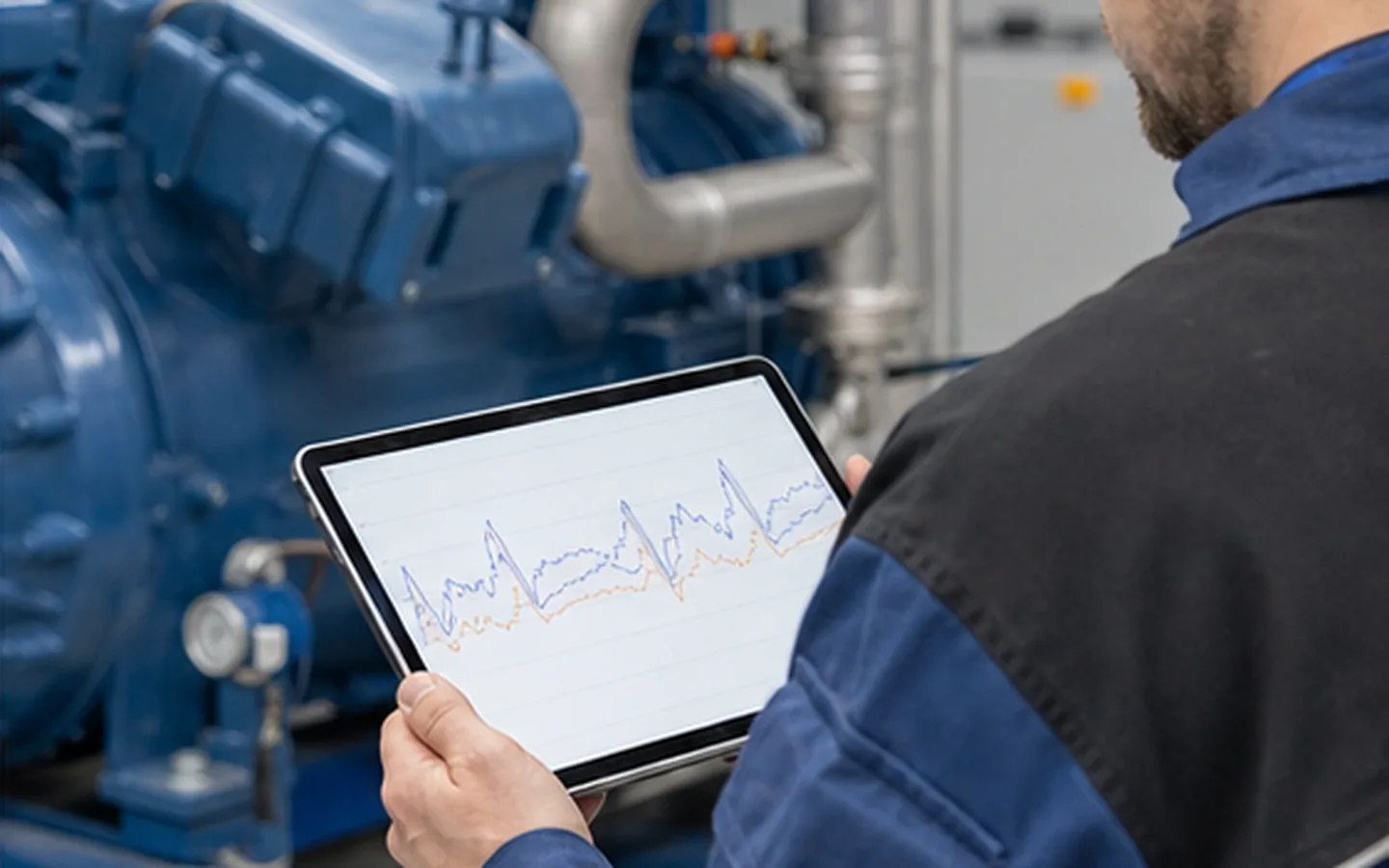

Für die Analyse werden Ausblastemperatur, Saug- und Hochdruck, Saugtemperatur, Ventilstellung, Verdichterstufe und relevante Medien- oder Lufttemperaturen auf derselben Zeitachse betrachtet. Erst die Reihenfolge zeigt, ob etwa der Hochdruck vor der Temperatur steigt oder die Überhitzung zuerst ausbricht.

Kurze Startspitzen sind anders zu bewerten als ein langsamer Anstieg im Dauerbetrieb. Wichtig sind Zeitstempel, Abtastintervall und der Vergleich ähnlicher Lastzustände. Tagesmittelwerte glätten häufig genau jene Minuten, in denen eine Schutzabschaltung vorbereitet wird.

Zusätzlich werden Ereignisse wie Reinigung, Kältemittelservice, Filterwechsel, Produktionswechsel oder Außentemperatur notiert. Ein sauberer Anlagenlog macht aus Rohdaten eine Diagnosegrundlage und verhindert, dass normale Lastwechsel mit einem technischen Defekt verwechselt werden.

• Messwerte auf einer gemeinsamen Zeitachse erfassen
• Start, Teillast und Volllast getrennt bewerten
• Rohdaten rund um Alarme sichern
• Betriebsereignisse im Anlagenbuch ergänzen

Sichere Betreiberreaktion bei Alarm

Bei wiederkehrendem Temperaturgrenzwert wird nicht nur quittiert. Betreiber sichern Alarmzeit, Lastzustand und Trenddaten und prüfen gefahrlos zugängliche Punkte: freie Luftwege, laufende Ventilatoren, sichtbare Verschmutzung, Medienflussanzeigen und ungewöhnliche Geräusche. Heiße Rohrleitungen werden nicht berührt.

Wenn Schutzabschaltungen auftreten, Öl auffällig riecht oder verfärbt ist, der Verdichter ungewöhnlich laut wird oder die Temperatur schnell weitersteigt, bleibt die Anlage gemäß Betriebs- und Sicherheitskonzept außer Betrieb. Redundante Systeme werden nur nach festgelegter Umschaltlogik belastet.

Bei kritischen Produktionsprozessen sollte der Eskalationsplan festlegen, welche Temperatur oder Alarmdauer einen Serviceeinsatz, Lastabbau oder kontrollierten Stillstand auslöst. Die Grenzen stammen aus Anlagenplanung und Herstellerdokumentation, nicht aus pauschalen Internetwerten.

• Alarmdaten vor Quittierung sichern
• Heiße Druckgasleitung nicht berühren
• Lastabbau nur nach Betriebsplan
• Wiederkehrenden Alarm fachlich analysieren

Messqualität und Alarmstrategie absichern

Ein Temperaturtrend ist nur so gut wie sein Sensor. Fühlerbereich, Einbauposition, Anpressung, Wärmeleitkontakt, Dämmung und Kabelführung werden bei der Inbetriebnahme dokumentiert. Bei Ersatz eines Sensors darf sich die Messstelle nicht unbemerkt verschieben, sonst entsteht ein scheinbarer Vorher-Nachher-Effekt ohne reale Prozessänderung.

Alarme brauchen Vorwarnung, Abschaltgrenze und eine klare Reaktion. Eine frühe Warnung kann Zeit geben, Last, Rückkühlung und Überhitzung zu prüfen; die Schutzabschaltung muss den Verdichter innerhalb der freigegebenen Grenzen halten. Zu enge Grenzen erzeugen unnötige Stillstände, zu weite Grenzen riskieren thermische Schäden. Die Parametrierung folgt Herstellerdaten und Anlagenrisiko.

Bei parallel betriebenen Verdichtern ist der Vergleich hilfreich. Weicht ein Aggregat bei ähnlicher Stufe, gleichem Kältemittel und vergleichbaren Drücken dauerhaft ab, werden Sensor, Ventile, Kühlung und mechanischer Zustand gezielt geprüft. Unterschiedliche Verdichtergrößen oder Laufzeiten dürfen jedoch nicht ohne Normalisierung gegeneinander bewertet werden.

Auch die Datenhaltung gehört zum Konzept. Rohwerte rund um einen Alarm sollten in ausreichender Auflösung erhalten bleiben, statt nur Tagesmittelwerte zu speichern. Wartung, Filterwechsel, Kältemittelarbeiten und Regelungsänderungen erhalten Zeitmarken. Damit lässt sich Monate später nachvollziehen, ob eine Temperaturverschiebung schleichend oder unmittelbar nach einem Eingriff begann.

Für saisonale Anlagen ist außerdem ein dokumentierter Referenzlauf bei stabilen Bedingungen nützlich. Er dokumentiert typische Drücke, Temperaturen, Stufen und Umgebungseinflüsse im gesunden Zustand. Spätere Abweichungen werden damit früher sichtbar. Der Referenzlauf ersetzt kein Herstellerkennfeld, ergänzt es aber um das reale Verhalten der konkreten Anlage, ihrer Wärmeübertrager und ihrer hydraulischen oder luftseitigen Einbindung.

• Sensorposition und Dämmung dokumentieren
• Vorwarnung und Schutzabschaltung trennen
• Parallelverdichter nur bei vergleichbaren Bedingungen bewerten
• Rohdaten rund um Alarme archivieren

Von der Diagnose zur dauerhaften Verbesserung

Nach Behebung der Ursache werden Messwerte vor und nach der Maßnahme verglichen. Wurde ein Verflüssiger gereinigt, eine Ventileinstellung korrigiert oder ein Sensor erneuert, sollte sich der Effekt bei ähnlicher Last im Trend zeigen. Nur so wird die Reparatur nachvollziehbar bestätigt.

Für Retrofit und Kältemittelwechsel ist die Ausblastemperatur ein zentraler Prüfwert, weil Ersatzkältemittel den Betriebspunkt und die thermische Belastung verändern können. Verdichterfreigabe, Öl, Ventile, Sicherheitsgrenzen, Komponenten und Leitungsdimensionierung werden deshalb gemeinsam geprüft.

Klima-Zentrum analysiert in Industriekälteanlagen Messstelle, Überhitzung, Druckverhältnis, Wärmeübertrager, Regelung und Verdichterbetrieb. Aus der Kombination von Anlagenprüfung und Trenddaten entsteht eine priorisierte Maßnahmenliste statt eines isolierten Sensorwechsels.

• Maßnahmen mit Vorher-Nachher-Daten bestätigen
• Retrofit nur innerhalb freigegebener Kennfelder planen
• Alarmgrenzen dokumentiert verwalten
• Thermik, Regelung und Mechanik gemeinsam bewerten
