Trockenkühler im Winterbetrieb: Vereisung, Glykol, Freikühlung und sichere Regelung für Betriebe

Drei Winterrisiken bei Trockenkühlern unterscheiden

Bei einem trockenen Rückkühler wird Wärme über die Luft abgeführt. Das Wort „trocken“ beschreibt diese Betriebsweise, aber keinen universellen Frostschutz. Der Wärmeträger im Register kann weiterhin einfrieren, wenn Medium und Betriebsbedingungen nicht zusammenpassen. Eine optionale wasserbasierte Vorkühlung und äußere Eis- oder Schneeeinwirkung sind davon getrennte Prüfpunkte.

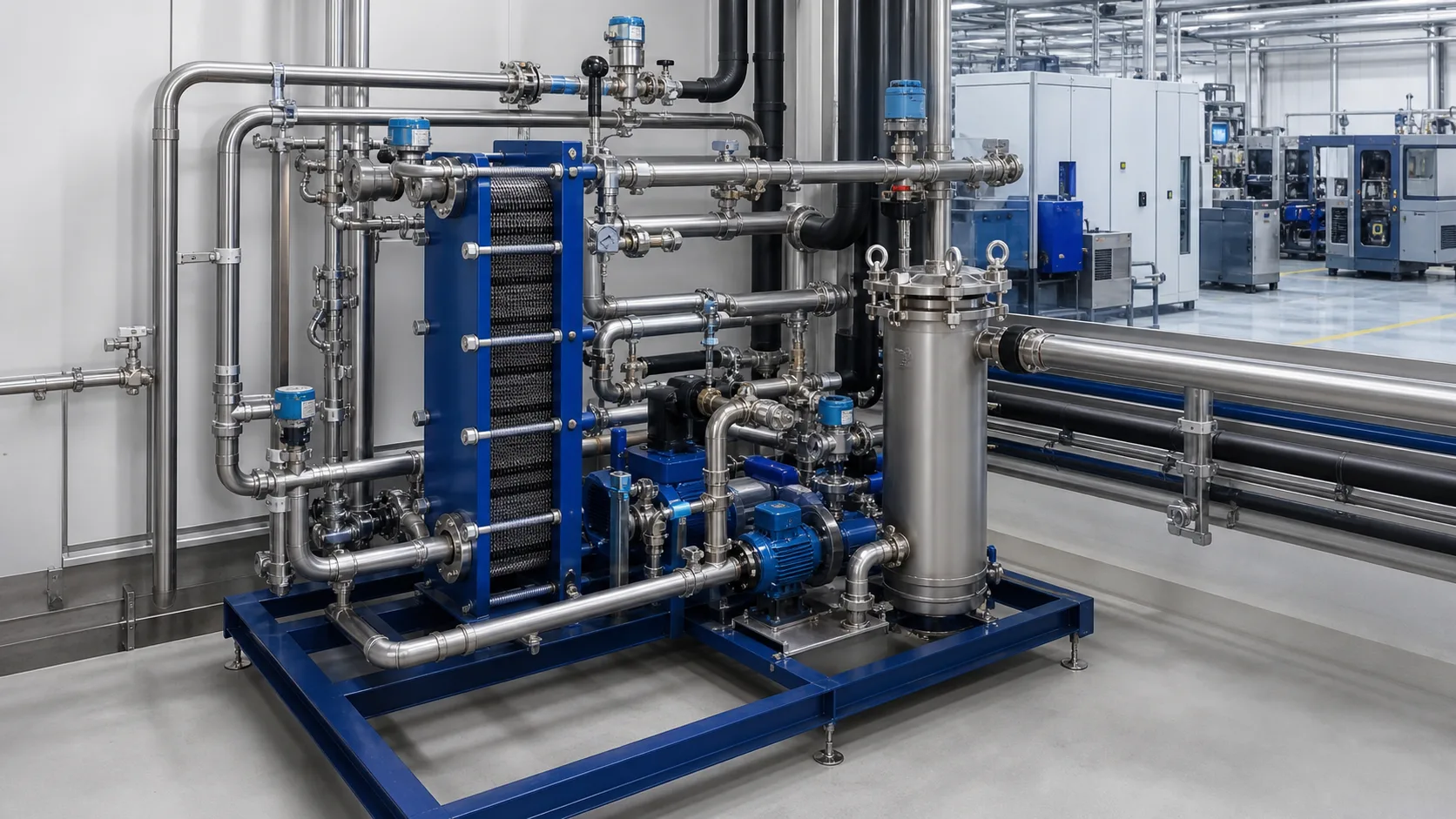

Besonders kritisch wird das, wenn Prozesskühlung, freie Kühlung und Rückkühlung in einem gemeinsamen System aufeinander reagieren. Dann reicht eine nominell korrekte Auslegung nicht mehr. Entscheidend ist, ob Austrittstemperatur, Regelstrategie, Pumpenlogik, Bypass und Medieneigenschaften bei niedrigen Außentemperaturen wirklich zusammenpassen.

EVAPCO unterscheidet im eco-Air-Handbuch auf Seite 15 zwischen freier Luftführung, Frostschutz des Wärmeträgers und den Wasserstrecken einer gegebenenfalls vorhandenen Vorkühlung. Diese gerätebezogenen Hinweise dürfen nicht pauschal auf andere Bauarten oder Verdunstungskühler übertragen werden.

• Frostschutz des Wärmeträgers im Register anhand von Medium und Geräteunterlagen festlegen.
• Adiabatische oder Sprüh-Wasserstrecken nur bei tatsächlich vorhandener Ausstattung berücksichtigen.
• Äußeres Eis und Schnee sowie freie Zu- und Abluftwege gesondert bewerten.

Frostschutz des Mediums: Glykol und Systemgrenzen

Für den Winterbetrieb muss der Wärmeträger zu den erwarteten Temperaturen und zum vorgesehenen Stillstand passen. Ob ein Frostschutzmittel erforderlich und geeignet ist, ergibt sich aus der konkreten Anlage und den Herstellerunterlagen. Eine pauschale Glykolkonzentration lässt sich daraus nicht ableiten; Änderungen der Mischung müssen mit der hydraulischen und thermischen Auslegung abgestimmt werden.

Auch Korrosionsschutz und Zustand des Mediums gehören zur Bewertung. EVAPCO empfiehlt für geschlossene hydronische Kreise am trockenen Rückkühler geeignete Inhibitorchemie oder inhibiertes Glykol und beschreibt eine Reinigung vor der Inbetriebnahme. Daraus folgt keine Anweisung, ein beliebiges Mittel nachzufüllen oder einen bestehenden Kreis selbst zu spülen.

Für Betreiber bedeutet das: Angaben zum Medium, Prüfprotokolle und dokumentierte Nachfüllungen bereithalten. Die Bewertung von Konzentration, Zustand und zulässigen Änderungen erfolgt durch den zuständigen Fachbetrieb anhand der tatsächlich vorhandenen Anlage.

Eine Entleerung ist keine pauschal sichere Alternative zum ausgelegten Frostschutz. EVAPCO weist ausdrücklich darauf hin, dass geöffnete Entlüftungs- und Ablassanschlüsse den trockenen Rückkühler nicht vollständig entleeren: Restflüssigkeit kann verbleiben. Eine Stilllegungs- oder Entleerungsstrategie muss deshalb für das konkrete Gerät fachlich geplant und geprüft sein.

• Frostschutztemperatur und Betriebspunkt sind nicht dasselbe.
• Mehr Glykol bedeutet nicht automatisch mehr Sicherheit.
• Nachfüllungen und Änderungen am Medium vollständig dokumentieren.

Freikühlung und Ventilatorregelung abstimmen

Für Freikühlung muss die Umschaltlogik zum Prozess passen. Ventilatorregelung, Austrittstemperatur und das Verhalten bei geringer Last gehören zusammen. EVAPCO beschreibt hierfür gerätebezogene Regelungsgrenzen; die jeweiligen Temperatur- und Drehzahlvorgaben sind aus den Unterlagen der konkreten Anlage zu übernehmen.

Trane erläutert freie Kühlung anhand des Temperaturverhältnisses zwischen Außenluft und Prozessflüssigkeit. Unter passenden Bedingungen kann sie den Kältemaschinenbetrieb verringern oder ersetzen. Daraus folgt weder eine garantierte Einsparung für jeden Betrieb noch eine universelle Umschalttemperatur. Prozessgrenzen und Frostschutz bleiben maßgeblich.

Mindesttemperaturen, Ventilatorgrenzen, Bypass-Funktionen und Sensorpositionen sollten dokumentiert sein. Der Fachbetrieb stimmt geeignete Funktionsnachweise für die vorgesehenen Winter-Betriebsfälle ab. Sollwerte und Schutzfunktionen werden nicht versuchsweise durch den Betreiber verändert.

Adiabatische Wasserstrecken und äußeres Eis unterscheiden

Adiabatische oder Sprüh-Vorkühlung ist eine optionale Ausstattung. EVAPCO sieht diese Systeme nicht für den Betrieb bei niedrigen Umgebungstemperaturen vor. Ihre Wasserleitungen und Komponenten benötigen eine eigene, gerätebezogene Winterstrategie. Die Absicherung des Wärmeträgers im Register ersetzt diese Bewertung nicht.

Äußeres Eis oder Schnee betrifft unter anderem die freien Luftwege und zugänglichen Bauteile. Das ist von einem eingefrorenen Wärmeträger im Inneren zu unterscheiden. EVAPCO verlangt freie Zu- und Abluftwege und behandelt Eisregen sowie Frostbedingungen gesondert. Welche Maßnahmen am Aufstellort nötig sind, klärt der Fachbetrieb anhand von Wetterbelastung, Bauart und Geräteunterlagen.

Sichtbares Eis, ungewöhnliche Geräusche, Temperaturabweichungen oder Leistungseinbrüche sind Beobachtungen, aber keine eindeutige Ursachendiagnose. Sie beweisen weder eine falsche Glykolkonzentration noch einen Fühlerfehler. Betreiber dokumentieren Zeitpunkt, Wetter und Betriebszustand aus sicher zugänglicher Position und lassen die Ursache fachlich prüfen.

• Wasserstrecken einer Vorkühlung vom Wärmeträgerkreis unterscheiden.
• Äußeres Eis oder Schnee nicht mit Fluidfrost im Register gleichsetzen.
• Auffälligkeiten dokumentieren; Eingriffe und Wiederfreigabe fachlich klären.

Winter-Checkliste für Betreiber und Fachbetrieb

Vor der kalten Saison sollten Betriebe die Unterlagen zu Rückkühler, Medium und Regelung zusammenstellen. Der Prüfauftrag umfasst den Frostschutz des Wärmeträgers, gegebenenfalls vorhandene adiabatische Wasserstrecken, freie Luftwege und den vorgesehenen Stillstandsfall. Zuständigkeiten und notwendige Funktionsprüfungen werden mit dem Fachbetrieb abgestimmt.

Ebenso wichtig ist die Abstimmung mit dem Prozess. Nicht jede Linie verträgt dieselbe Dynamik, und nicht jede Produktionsphase benötigt die maximal mögliche Freikühlung. Für den vorgesehenen Winterbetrieb werden deshalb zulässige Betriebsgrenzen, Meldungen, Verantwortlichkeiten und das Vorgehen bei Auffälligkeiten festgelegt.

Klima-Zentrum unterstützt Industriebetriebe bei Rückkühlung, Prozesskühlung, Freikühlung und Störungsanalyse. Für die erste Abstimmung helfen Standort, Gerätedaten, Angaben zum Medium und eine Beschreibung der beobachteten Betriebszustände.
