Split-Klimaanlage im Dachgeschoss: Auslegung, Montage und Hitzeschutz richtig planen

Warum das Dachgeschoss eine eigene Kühllastbetrachtung braucht

Unter Dach wirken Sonneneinstrahlung, Dachfläche, Dachfenster und geringe Speichermasse gleichzeitig. Zwei Räume mit gleicher Grundfläche können deshalb völlig unterschiedliche Kühllasten haben. Maßgeblich sind Orientierung, Verglasung, Dämmstandard, Raumhöhe, Nutzung, Personen, IT-Geräte und die Frage, ob nachts gelüftet werden kann.

Faustwerte pro Quadratmeter sind nur eine Vorprüfung. Ist das Gerät zu klein, läuft es an heißen Tagen dauerhaft und erreicht den Sollwert nicht. Ist es deutlich zu groß, entstehen kurze Taktzeiten, ungleichmäßige Temperaturen und unnötige Schallspitzen. Eine nachvollziehbare Auslegung betrachtet den realen Spitzenfall und den häufigeren Teillastbetrieb.

Auch angrenzende Bereiche gehören in die Betrachtung. Offene Stiegen, Galerien und nicht abgeschlossene Nebenräume vergrößern das wirksame Luftvolumen. Eine einzelne Inneneinheit kann einen verwinkelten Grundriss nicht automatisch gleichmäßig versorgen.

Vor der Gerätewahl sollte daher klar sein, welche Räume wirklich gekühlt werden müssen, wann sie genutzt werden und welche passive Entlastung durch Außenbeschattung oder Nachtlüftung möglich ist.

• Dachflächen und Fensterorientierung erfassen
• Interne Lasten durch Personen und Geräte berücksichtigen
• Offene Raumverbindungen einplanen
• Teillast und Spitzenlast getrennt bewerten

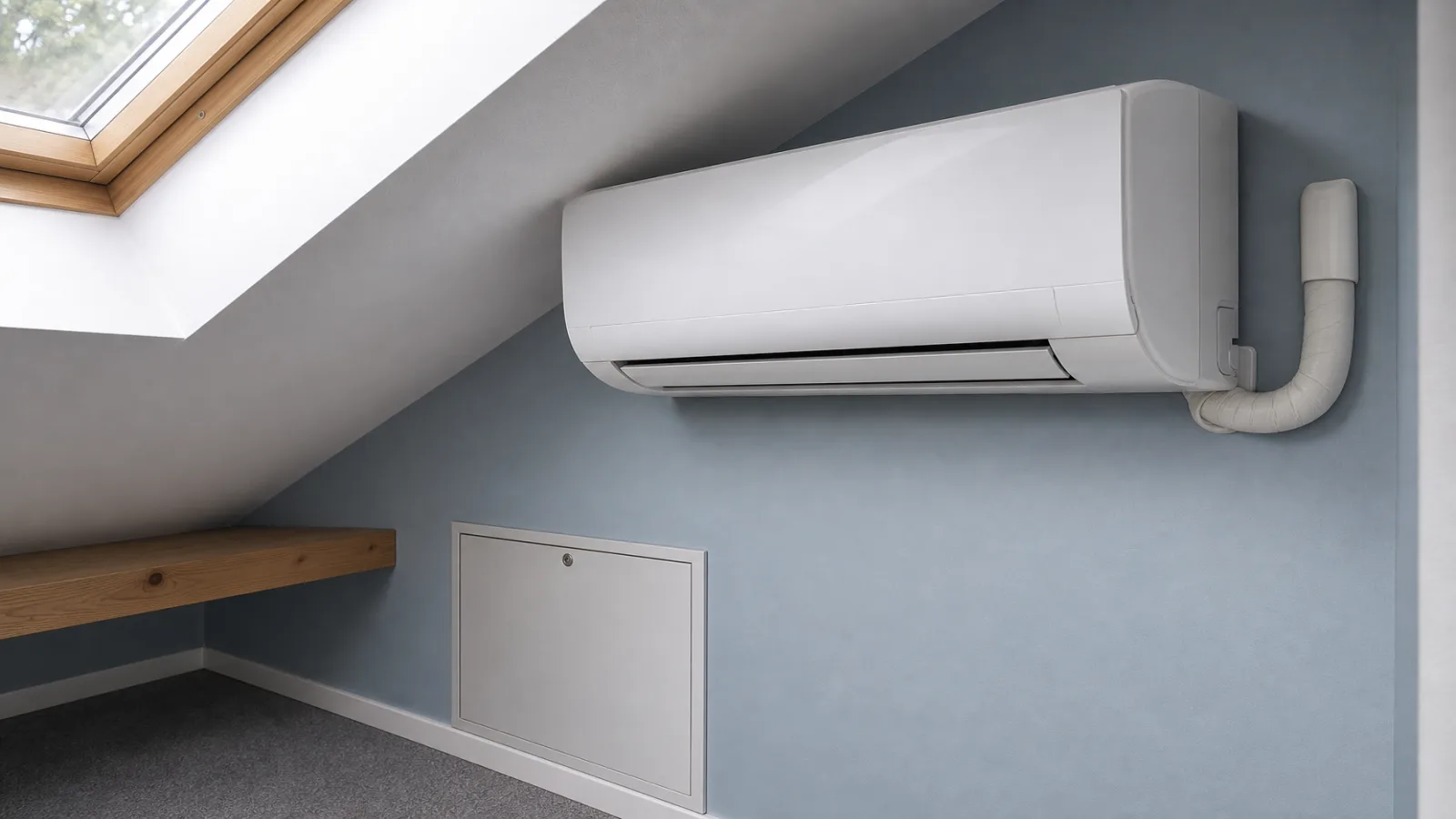

Innengerät: Luftstrom statt nur freie Wandfläche

Die Inneneinheit sollte die gekühlte Luft weit in den Raum tragen, ohne Bett, Schreibtisch oder Sitzplatz dauerhaft direkt anzublasen. Unter Dach begrenzen Schrägen und niedrige Kniestöcke die Auswahl. Eine optisch unauffällige Position ist nicht automatisch strömungstechnisch sinnvoll.

Wichtig sind freie Ansaugung, ausreichender Ausblasraum und ein erreichbarer Filter. Wird das Gerät zu knapp unter eine Schräge gesetzt, kann Luft kurzschließen: Die kühle Luft gelangt rasch zurück zur Ansaugung, während entfernte Bereiche warm bleiben.

Bei mehreren Zimmern ist zu prüfen, ob Multi-Split, mehrere getrennte Systeme oder eine andere Raumaufteilung sinnvoller ist. Geöffnete Türen ersetzen keine geplante Luftverteilung, besonders nicht bei Schlafräumen in der Nacht.

Die Montageposition beeinflusst zudem Wartung und Reinigung. Filter, Kondensatwanne und elektrische Anschlüsse müssen zugänglich bleiben, ohne dass Möbel regelmäßig demontiert werden müssen.

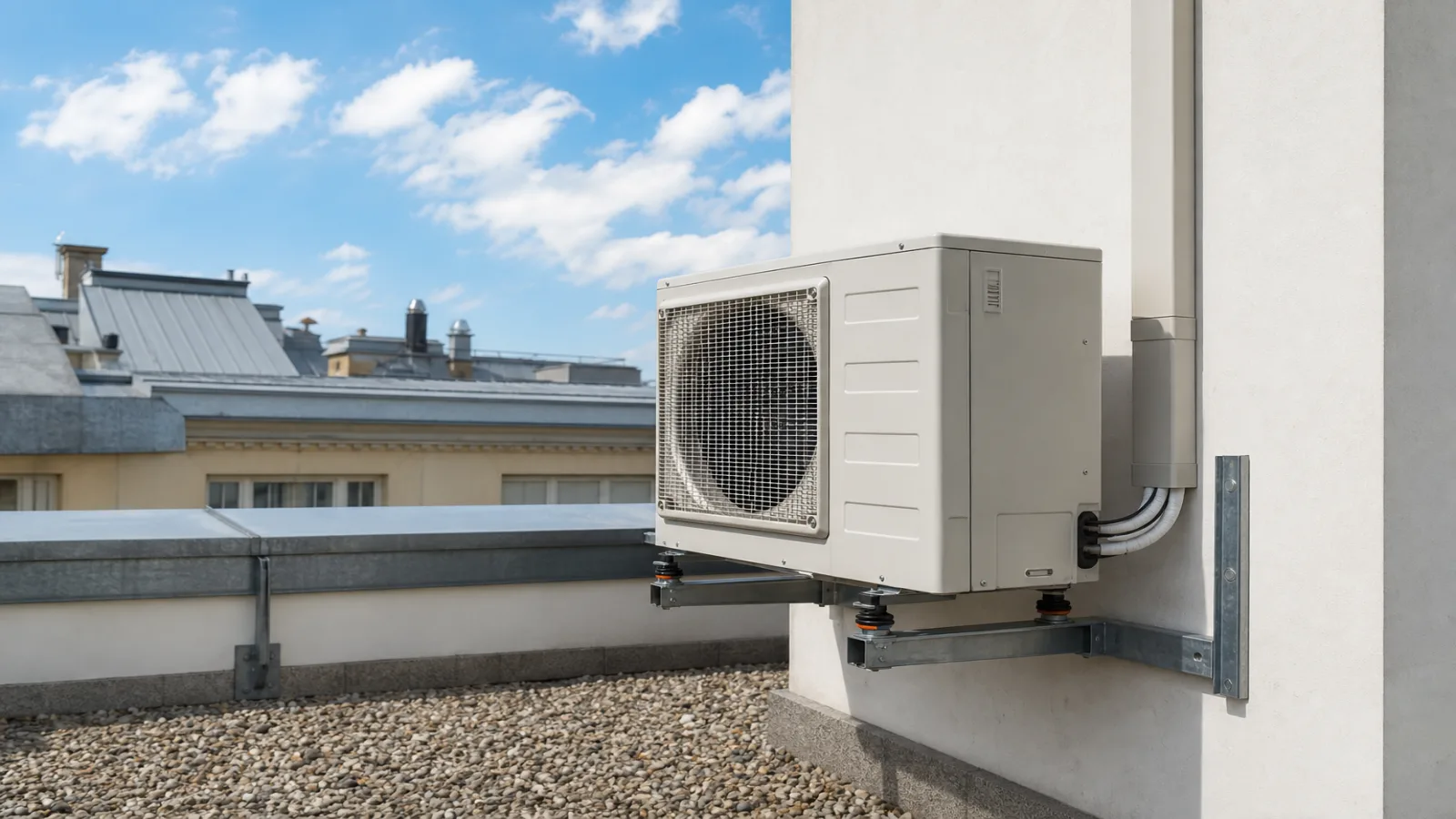

Außengerät, Schall und Leitungsweg

Das Außengerät braucht freien Luftstrom, tragfähige Befestigung und sicheren Servicezugang. Ein enger, aufgeheizter Dachwinkel kann die Wärmeabgabe verschlechtern. Dann steigt der Verflüssigungsdruck und die Effizienz sinkt genau bei hoher Außentemperatur.

Schall ist als Gesamtsystem zu betrachten. Neben dem Luftschall des Ventilators können Körperschall und Vibrationen über Konsolen, Dachkonstruktion oder leichte Wände übertragen werden. Geeignete Aufstellung, Entkopplung und Betriebsweise sind wichtiger als ein einzelner Katalogwert.

Kurze Leitungswege sind günstig, dürfen aber Kondensat und Zugänglichkeit nicht verschlechtern. Kältemittelleitungen brauchen passende Dimensionierung, saubere Dämmung und Schutz gegen mechanische Beschädigung sowie UV-Einwirkung im Freien.

Bei Wohnungseigentum, Mietobjekten oder sichtbaren Fassaden sind Zustimmung und bauliche Rahmenbedingungen vor der Bestellung zu klären. Das verhindert, dass ein technisch gutes Gerät an einem nicht genehmigungsfähigen Montageort geplant wird.

• Freien Zu- und Abluftbereich sichern
• Körperschall durch geeignete Entkopplung reduzieren
• Leitungsweg und Servicezugang gemeinsam planen
• Zustimmungen vor Montage verbindlich klären

Kondensat, Elektro und Inbetriebnahme

Im Kühlbetrieb fällt am Innengerät Wasser an. Der Ablauf braucht durchgängiges Gefälle oder eine geeignete Kondensatpumpe. Unter Dach sind lange verdeckte Wege riskant, wenn Revisionsmöglichkeiten fehlen. Ein Ablauf sollte vor Übergabe mit Wasser funktional geprüft werden.

Die elektrische Versorgung muss zur Anlage und Leitungsführung passen. Improvisierte Verlängerungen sind keine dauerhafte Lösung. Schutz, Trennung und Anschluss gehören in die fachliche Planung.

Bei der Inbetriebnahme werden Dichtheit, Evakuierung, Betriebswerte, Kondensatablauf und Regelung geprüft. Ebenso wichtig ist eine verständliche Einweisung: sinnvolle Solltemperatur, Lüftermodus, Filterpflege und Hinweise auf ungewöhnliche Geräusche oder Tropfen.

Für effizienten Betrieb sollte die Anlage frühzeitig und mit moderatem Sollwert laufen, statt einen vollständig aufgeheizten Raum kurzfristig maximal herunterzukühlen. Außenbeschattung reduziert die Last zusätzlich.

Angebote vergleichen und Betrieb vorbereiten

Ein aussagekräftiges Angebot nennt nicht nur das Gerätemodell. Es beschreibt Innen- und Außenposition, Leitungsweg, Kondensatführung, elektrische Voraussetzungen, Kernbohrung oder Wanddurchführung, Schallschutzmaßnahmen, Inbetriebnahme und den Umgang mit sichtbaren Kanälen. Erst dadurch werden zwei Angebote technisch vergleichbar. Ein niedriger Gerätepreis kann durch unklare Montageleistungen, lange Zusatzwege oder eine nicht berücksichtigte Kondensatpumpe relativiert werden.

Vor dem Montagetermin sollten Zugänge, Arbeitsbereiche und Leitungswege abgestimmt sein. Bei Dachflächen sind sichere Aufstellung und spätere Wartbarkeit besonders wichtig. Ein Außengerät, das nur mit aufwendiger Sonderzugangstechnik erreichbar ist, verursacht bei Reinigung oder Reparatur wiederkehrenden Aufwand. Auch Durchführungen durch Dach oder Fassade müssen dauerhaft gegen Feuchte geschützt und baulich passend ausgeführt werden.

Nach der Übergabe lohnt sich ein einfacher Sommerplan. Außenbeschattung wird vor starker Einstrahlung geschlossen, nachts wird nur gelüftet, wenn die Außenluft tatsächlich kühler ist, und der Sollwert bleibt moderat. Häufiges Ein- und Ausschalten sowie extrem niedrige Sollwerte erhöhen nicht automatisch die Kühlwirkung. Ein stabiler Teillastbetrieb ist meist komfortabler und effizienter.

Filterkontrolle und sichtbarer Kondensatweg gehören zu den Betreiberaufgaben. Ungewöhnliche Tropfen, Geruch, Eis, starke Geräusche oder deutlich längere Laufzeiten sind Hinweise für eine Prüfung. Fachliche Wartung betrachtet zusätzlich Wärmetauscher, Ventilator, Ablauf, elektrische Bauteile und kältetechnische Betriebswerte. So bleibt die Anlage nicht nur kalt, sondern auch leise, sauber und planbar.

Bei mehreren Dachräumen sollte die Nutzung nach der ersten Saison überprüft werden. Temperaturprotokolle und Rückmeldungen zeigen, ob Luftverteilung und Zeitprogramme passen. Kleine Anpassungen an Lüfterstufe, Ausblasrichtung und Betriebszeit können mehr bewirken als ein dauerhaft niedrigerer Sollwert. Bleiben einzelne Bereiche trotz korrektem Betrieb warm, muss die Systemaufteilung erneut bewertet werden.
