Blasen im Schauglas der Kälteanlage: Kältemittelmangel oder andere Ursache?

Was ein Schauglas zeigt – und was nicht

Ein Schauglas in der Flüssigkeitsleitung ermöglicht die Beobachtung des Kältemittelzustands. Bei stabilen Normalbedingungen sollte am Expansionsorgan ausreichend unterkühlte Flüssigkeit ankommen. Sichtbare Dampfblasen bedeuten, dass ein Teil der Flüssigkeit vorzeitig verdampft oder die Leitung nicht vollständig mit Flüssigkeit versorgt ist.

Das Schauglas misst weder Füllmenge noch Unterkühlung. Für die Diagnose braucht es Druck und Temperatur an definierten Messstellen sowie Angaben zu Last, Außentemperatur, Verflüssigung und Sammlerstand. Besonders beim Start, bei Lastwechseln oder während Regelbewegungen können vorübergehend Blasen auftreten.

Position und Anlagenbauart sind wichtig. Ein Schauglas direkt nach dem Filtertrockner kann auf Druckverlust am Trockner hinweisen; ein weit entferntes Schauglas kann zusätzlich Höhenunterschiede und Wärmeeintrag abbilden. Bei Anlagen mit Flüssigkeitssammler verhält sich die Füllstandsreserve anders als bei kritisch befüllten Systemen.

• Schauglas als Hinweis, nicht als Füllwaage lesen
• Betriebszustand dokumentieren
• Messstellen und Einbauort berücksichtigen
• Kurze Startblasen von Dauerzustand trennen

Vier typische Ursachen für Blasen

Zu geringe Unterkühlung ist der gemeinsame technische Nenner vieler Fälle. Steigt die Flüssigkeitstemperatur, fällt der Druck auf dem Leitungsweg oder schwankt der Verflüssigungsdruck, kann Flashgas entstehen. Lange Leitungen, große Höhenunterschiede und warme Technikbereiche erhöhen die Anforderungen an die verfügbare Unterkühlung.

Bei Kältemittelmangel ist der Verflüssiger beziehungsweise Sammler nicht ausreichend mit Flüssigkeit versorgt. Häufig folgen geringe Unterkühlung, unruhige Einspeisung und reduzierte Verdampferleistung. Eine kleine Füllmenge hat jedoch eine Ursache: Bei einem geschlossenen Kältekreis wird nach einer möglichen Leckage gesucht, bevor korrigiert wird.

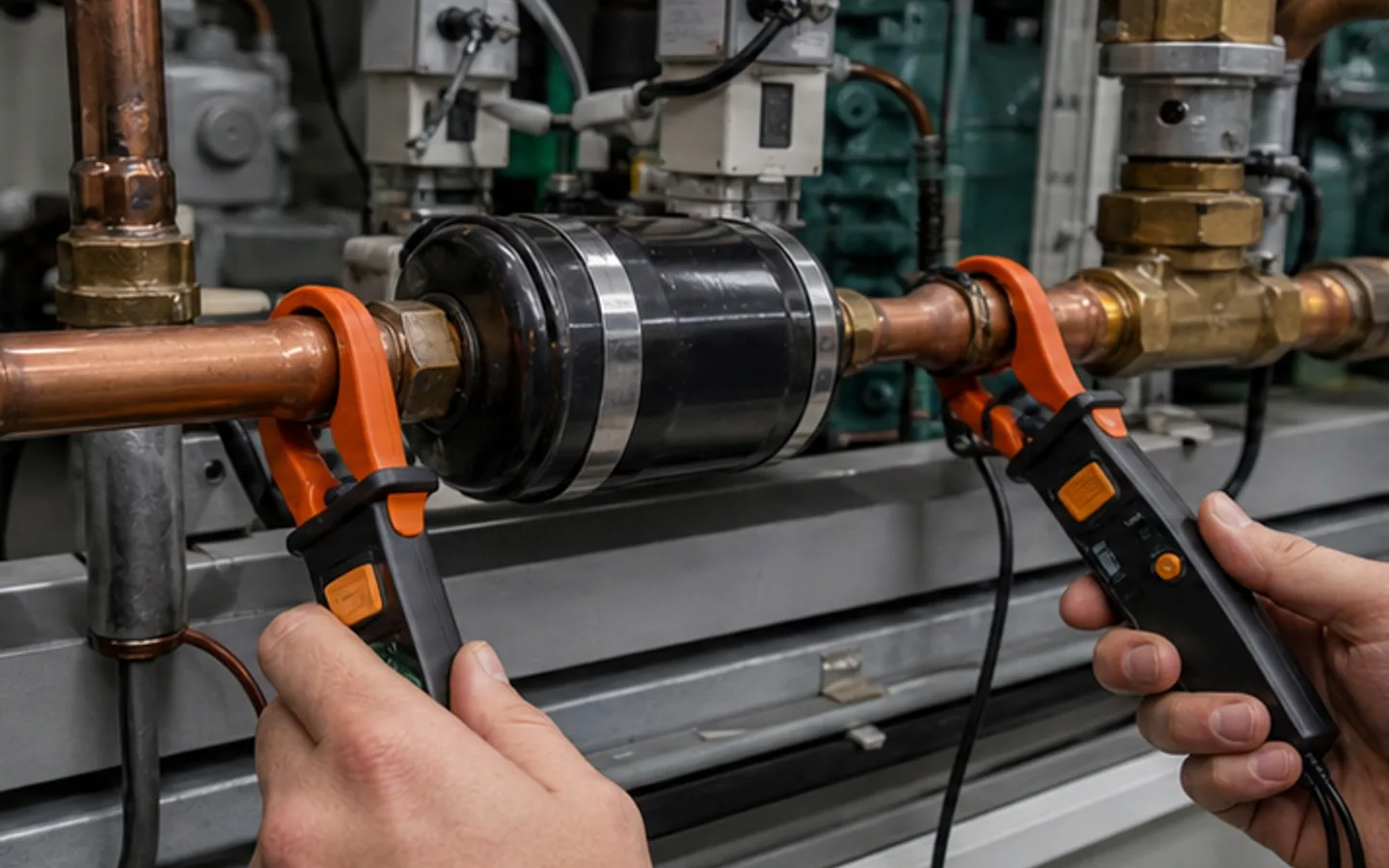

Ein zugesetzter Filtertrockner erzeugt Druckverlust. Danfoss nennt einen kälteren oder vereisten Austritt als typischen Hinweis. Auch ein teilweise geschlossenes Ventil, eine zu kleine Leitung oder ein verschmutztes Sieb kann den Druck vor dem Schauglas so absenken, dass Dampfblasen entstehen.

Schließlich können Regel- und Lastzustände Blasen verursachen: Ventilatorstufen, gleitende Verflüssigung, plötzlicher Lastanstieg oder ein leer laufender Sammler verändern Druck und Unterkühlung. Deshalb wird nie nur ein Foto bewertet.

• Unterkühlung bestimmen
• Kältemittelverlust nicht ohne Lecksuche annehmen
• Temperaturabfall am Filtertrockner prüfen
• Regelzustand und Last mitprotokollieren

Unterkühlung korrekt bestimmen

Die Unterkühlung ist die Differenz zwischen Sättigungstemperatur zum gemessenen Verflüssigungsdruck und der tatsächlichen Flüssigkeitstemperatur. Druck und Temperatur müssen zum selben Kältemittel, zur richtigen Seite des Systems und zu einem stabilen Zeitpunkt gehören. Bei Gemischen ist die passende Tau- oder Siedetemperatur nach Messaufgabe zu verwenden.

Die Temperaturmessung braucht guten Rohrkontakt, Dämmung gegen Umgebungsluft und ausreichend Einschwingzeit. Ein Infrarotthermometer auf blankem Kupfer liefert oft unzuverlässige Werte. Auch Druckverlust zwischen Druckmessstelle und Schauglas muss berücksichtigt werden.

Ein einzelner Sollwert gilt nicht für jede Anlage. Hersteller- und Inbetriebnahmedaten, Sammlerkonzept, Leitungsweg und Betriebszustand bestimmen den erwarteten Bereich. Aussagekräftig ist ein Vergleich mit dokumentierten Referenzwerten bei ähnlicher Last und Außentemperatur.

• Druck und Temperatur synchron messen
• Kontaktfühler isolieren
• Kältemittel und Temperaturbezug korrekt wählen
• Mit Anlagenreferenz statt Universalwert vergleichen

Die Farbe des Feuchteindikators einordnen

Viele Schaugläser besitzen einen Feuchteindikator. Danfoss beschreibt Grün als trockenen Bereich und Gelb als Hinweis auf zu hohen Feuchtegehalt für den jeweiligen Indikator. Die genauen Schwellen hängen von Kältemittel und Temperatur ab; eine Farbe ist deshalb nach Produktunterlage zu beurteilen.

Nach Montage oder Öffnung des Systems kann der Indikator Zeit brauchen, bis sich ein Gleichgewicht einstellt. Bleibt die Warnfarbe bestehen, wird die Ursache fachlich behandelt. Feuchtigkeit kann mit Öl und Kältemittel reagieren, Säuren fördern und an kalten Drosselstellen zu Problemen beitragen.

Ein Filtertrocknerwechsel allein reicht nicht immer. Wenn das System längere Zeit offen war, ein Verdichter elektrisch beschädigt wurde oder Säure nachgewiesen ist, sind Evakuierung, geeignete Trocknerstrategie, Ölbewertung und Kontrollmessungen aufeinander abzustimmen.

• Farbe nach Kältemittel und Temperatur bewerten
• Nach Eingriffen Reaktionszeit berücksichtigen
• Feuchteursache beseitigen
• Wirksamkeit nach der Maßnahme kontrollieren

Sicherer Betreiber-Check ohne Eingriff

Betreiber können festhalten, ob Blasen dauerhaft oder nur nach Start auftreten, welche Raum- und Außentemperatur herrscht, welche Verdichterstufe läuft und ob die Kühlleistung verändert ist. Sichtbare Vereisung oder Temperaturunterschiede am Filtertrockner werden fotografiert, ohne Rohrleitungen zu berühren.

Alarmcodes, Soll- und Istwerte sowie letzte Wartungs- oder Kältemittelarbeiten gehören in die Meldung. Ventile, Schutzgrenzen und Expansionsparameter werden nicht eigenmächtig verändert. Kältemittel darf nur im zulässigen fachlichen und rechtlichen Rahmen gehandhabt werden.

Bei deutlichem Leistungsverlust, wiederkehrender Niederdruckstörung, Ölauffälligkeit oder Leckageverdacht wird die Anlage nach Betriebskonzept behandelt. Wiederholtes Nachfüllen ohne Leckklärung erhöht Kosten und Emissionen und kann die eigentliche Störung verschleiern.

• Dauer und Betriebszustand dokumentieren
• Filtertrockner nur berührungslos ansehen
• Keine Ventile oder Parameter verstellen
• Leckageverdacht fachlich klären

Diagnoseablauf für den Kälteservice

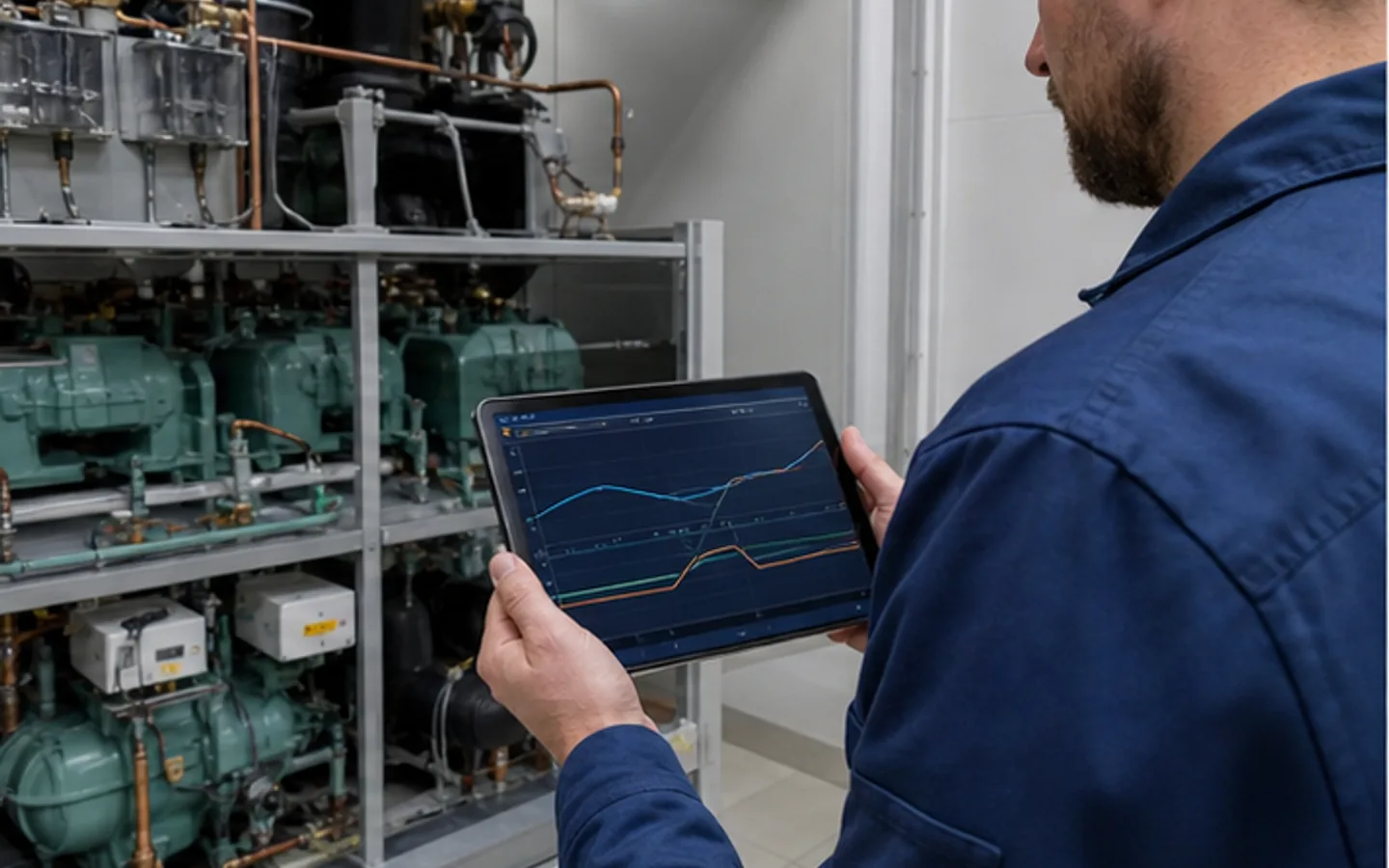

Die Fachdiagnose beginnt mit Anlagenidentifikation, Kältemittel, Betriebszustand und Messstellen. Danach werden Hoch- und Niederdruck, Flüssigkeits- und Sauggastemperatur, Unterkühlung, Überhitzung, Sammlerzustand und Druckverlust über verdächtige Komponenten aufgenommen.

Bestätigt sich Füllmangel, folgt die Lecksuche nach Anlagen- und Rechtsrahmen. Wird ein Trockner als Engstelle erkannt, werden Ursache der Verschmutzung und Systemsauberkeit mitbewertet. Nach jeder Maßnahme werden Dichtheit, Evakuierung beziehungsweise Betriebswerte und Schauglaszustand dokumentiert.

Klima-Zentrum prüft Schauglas, Unterkühlung, Filtertrockner, Leitungsweg, Füllzustand und Expansionsregelung in Kälteanlagen. Ziel ist eine belegte Ursache statt einer Nachfüllentscheidung anhand einzelner Blasen.

Nach der Reparatur werden die Werte bei einem vergleichbaren Lastzustand erneut aufgenommen. Ein klares Schauglas allein beweist den Erfolg nicht: Unterkühlung, Überhitzung, Kühlleistung, Verdichterstrom und Temperaturverlauf müssen zusammen plausibel sein. Bei variabler Verflüssigung oder mehreren Verdampfern umfasst die Abnahme mehrere Leistungsstufen.

Die Dokumentation nennt Messgeräte, Messstellen, Kältemittel, Betriebszustand und Zeitpunkt. Damit bleiben spätere Vergleiche belastbar. Besonders bei wiederkehrenden Blasen verhindert ein sauberer Vorher-Nachher-Datensatz, dass nacheinander Kältemittel, Trockner und Ventile ohne eindeutigen Befund verändert werden.

• Anlage und Kältemittel eindeutig identifizieren
• Unterkühlung und Überhitzung gemeinsam prüfen
• Druckverlust gezielt messen
• Maßnahme mit Betriebswerten bestätigen
