Temperaturfühler im Kühlraum richtig platzieren: Messfehler, Kalibrierung und Alarmierung

Regelfühler, Anzeigefühler und Produktmessung unterscheiden

Der Regelfühler steuert die Kälteanlage. Ein unabhängiger Monitoringfühler dokumentiert den Raum und kann Alarm auslösen. Eine Produktmessung beurteilt dagegen die tatsächliche Ware. Diese drei Aufgaben dürfen nicht ungeprüft aus einem einzigen Messpunkt abgeleitet werden.

Lufttemperatur reagiert schnell auf Türöffnungen, Abtauung und Verdampferlauf. Produkttemperatur verändert sich langsamer, abhängig von Masse, Verpackung und Position. Deshalb kann ein kurzer Lufttemperaturanstieg unkritisch sein, während eine über Stunden erhöhte Produkttemperatur relevant wird.

Der Regelfühler muss einen Wert liefern, mit dem die Anlage stabil schaltet. Der Monitoringfühler soll eine repräsentative oder bewusst kritische Zone überwachen. Wird beides am gleichen kalten Punkt montiert, bleiben warme Bereiche möglicherweise unsichtbar.

Vor der Positionierung wird daher festgelegt, welche Frage der jeweilige Sensor beantworten soll: Regeln, dokumentieren, alarmieren oder einen Prozessnachweis unterstützen.

• Sensoraufgabe eindeutig benennen
• Luft- und Produkttemperatur trennen
• Unabhängiges Monitoring erwägen
• Messpunkt in der Dokumentation festhalten

Typische falsche Positionen im Kühlraum

Direkt im Ausblas des Verdampfers misst ein Fühler sehr kalte Luft, bevor sie den Raum durchströmt hat. Direkt an der Tür erfasst er dagegen jeden Luftaustausch überproportional. Beide Positionen können sinnvoll sein, wenn bewusst ein Extremwert überwacht wird, sind aber selten allein repräsentativ.

Auch Decke, Außenwand, Lampe und Leitungsschacht können Messungen verfälschen. Wärmebrücken oder direkte Strahlung erzeugen lokale Abweichungen. Ein Sensor hinter dicht gestapelter Ware reagiert träge und beschreibt eher das Mikroklima dieses Stapels als den gesamten Raum.

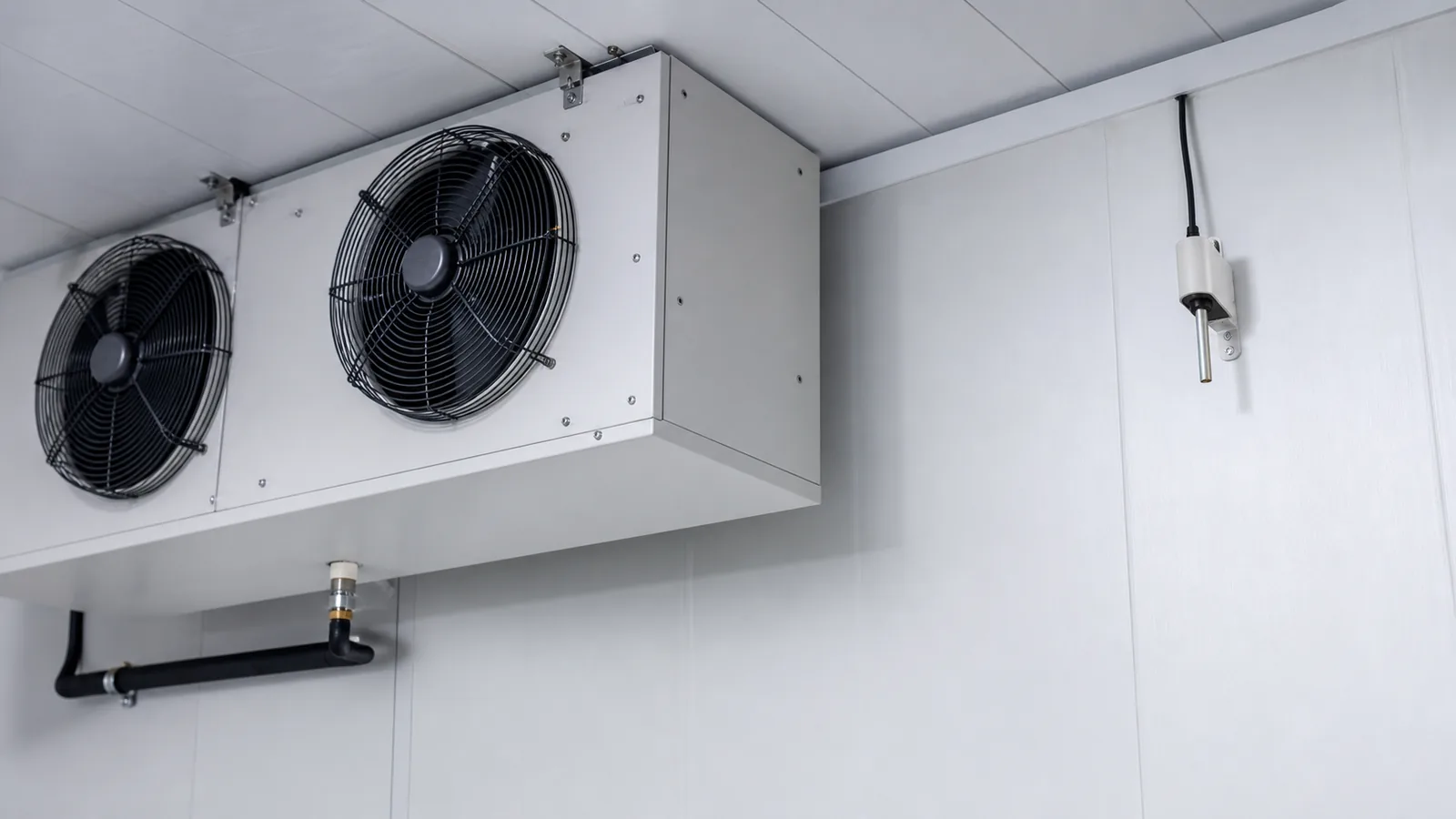

Die Rückluft zum Verdampfer ist oft ein guter Ausgangspunkt für den Regelfühler, weil sie die Luft nach der Raumdurchströmung erfasst. Trotzdem müssen Luftführung, Regalstellung und Türzyklen geprüft werden. In großen oder zonierten Räumen reicht ein einzelner Fühler häufig nicht.

Sensoren sollten vor Beschädigung, Reinigungswasser und unbeabsichtigtem Verstellen geschützt, aber für Prüfung und Austausch zugänglich bleiben.

Mit Temperaturmapping die richtige Stelle finden

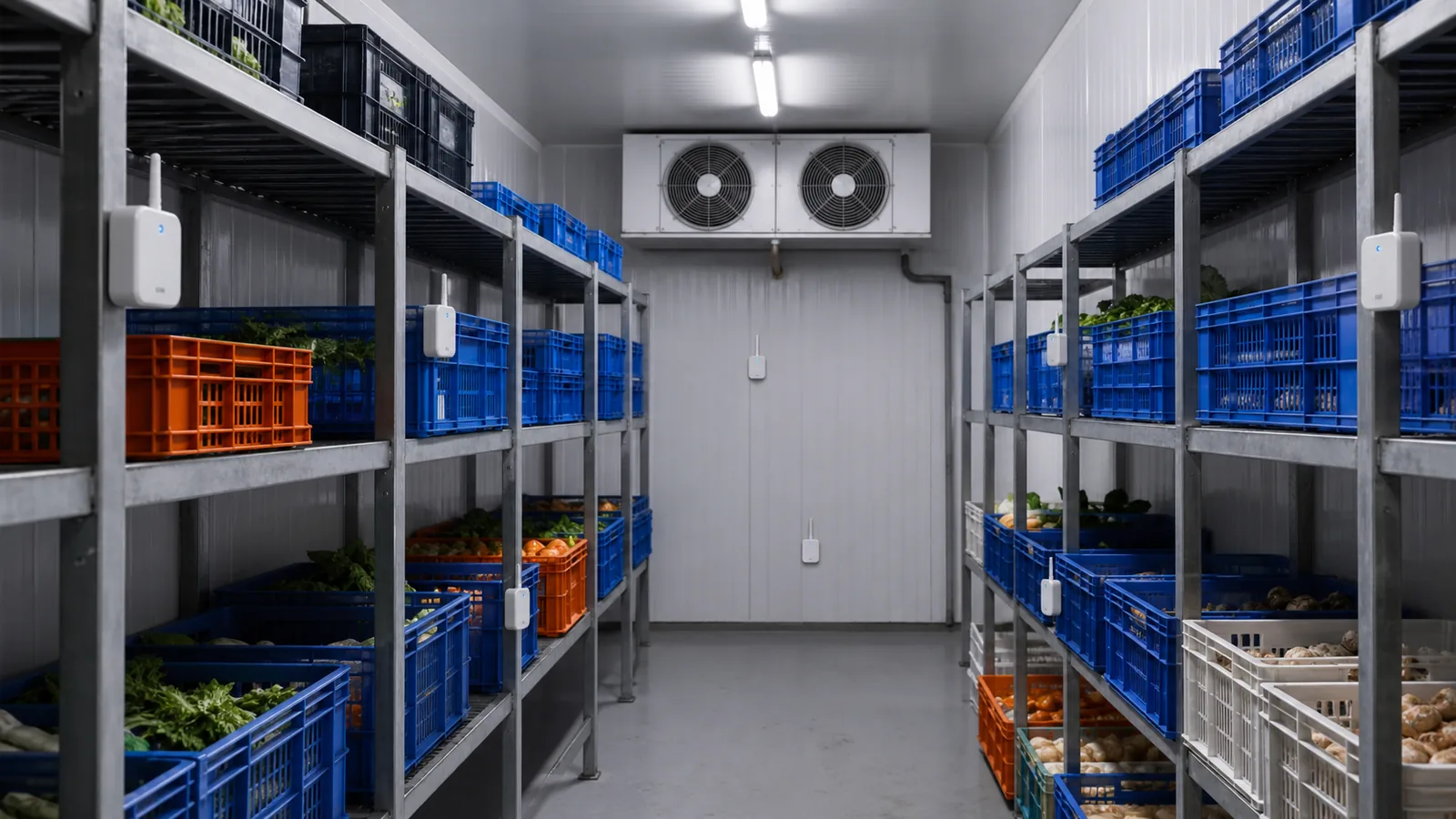

Ein Temperaturmapping misst mehrere Punkte über einen repräsentativen Zeitraum. Dabei werden Türöffnungen, Beladung, Abtauphasen, Betriebs- und Stillstandszeiten berücksichtigt. Ziel ist nicht ein möglichst gleiches Bild, sondern das Erkennen stabiler warmer und kalter Zonen.

Messlogger werden in verschiedenen Höhen, nahe kritischer Ware und an vermuteten Extrempunkten positioniert. Die Zeitstempel müssen synchron sein. Nur so lässt sich ein Ausschlag einer Türöffnung, Abtauung oder Warenanlieferung zuordnen.

Aus dem Mapping ergeben sich geeignete Positionen für Regelung und Monitoring. Bei veränderter Regalstellung, größerer Beladung oder Umbau kann eine erneute Prüfung notwendig sein. Luftwege verändern das Temperaturfeld oft stärker als erwartet.

Für sensible Branchen sind die jeweiligen betrieblichen und regulatorischen Vorgaben maßgeblich. Der Kühlraum-Blog ersetzt keine produktspezifische Qualitäts- oder Hygieneplanung.

• Normalbetrieb und Störsituationen erfassen
• Mehrere Höhen und Zonen messen
• Ereignisse zeitgleich protokollieren
• Nach Umbauten oder Nutzungsänderung neu bewerten

Kalibrierung, Vergleichsmessung und Wartung

Sensoren können mit der Zeit driften. Eine Vergleichsmessung mit einem geeigneten Referenzgerät zeigt, ob Anzeige und tatsächlicher Wert übereinstimmen. Wichtig ist, beiden Fühlern genügend Zeit zur Angleichung zu geben und sie am selben Ort zu vergleichen.

Die Prüfhäufigkeit folgt Risiko, Branche, Herstellerangaben und betrieblichem Qualitätssystem. Nach Beschädigung, ungewöhnlichen Sprüngen, Sensorwechsel oder auffälliger Regelung ist eine zusätzliche Prüfung sinnvoll. Ergebnisse, Abweichung und gegebenenfalls Korrektur werden dokumentiert.

Nicht jede Abweichung ist ein Kalibrierfehler. Unterschiedliche Reaktionszeiten, Gehäuse, Montage an einer Wand oder Luftzug können zwei korrekte Sensoren zeitweise verschieden anzeigen lassen. Deshalb werden stabile Bedingungen und dynamische Ereignisse getrennt beurteilt.

Klima-Zentrum unterstützt Betriebe österreichweit bei Kühlräumen, Gewerbekälte, Wartung, Reparatur und Monitoring. Dabei werden Fühlerposition, Luftführung, Abtauung und Anlagenbetrieb gemeinsam betrachtet.

Alarmgrenzen ohne Fehlalarmflut festlegen

Ein Alarm braucht Grenzwert und Verzögerungszeit. Ohne Verzögerung lösen Türöffnung oder Abtauung unnötige Meldungen aus. Eine zu lange Verzögerung kann dagegen echte Störungen verschleppen. Die Einstellung folgt Produktsensibilität, thermischer Trägheit und dokumentierter Normaldynamik.

Vorwarnung und Hauptalarm können unterschiedliche Eskalationen auslösen. Zusätzlich sollte ein Sensorausfall erkannt werden, etwa durch unplausible Sprünge oder fehlende Daten. Verantwortliche, Kommunikationsweg und Reaktion müssen feststehen; ein Alarm ohne bearbeitbaren Prozess schafft keine Sicherheit.

Nach jeder relevanten Meldung wird geprüft, ob Sensor, Tür, Verdampfer, Abtauung, Stromversorgung oder tatsächliche Last die Ursache war. Wiederkehrende Fehlalarme sollten nicht einfach stummgeschaltet, sondern technisch und organisatorisch geklärt werden.

Für Nacht und Wochenende ist eine verlässliche Weiterleitung entscheidend. Der Empfänger braucht Informationen zu Raum, Messwert, Grenzwert, Dauer und zuletzt funktionierender Verbindung. Eine bloße Sammelmeldung ohne Ort oder Priorität kostet wertvolle Zeit und erschwert die richtige Reaktion.

Mindestens ebenso wichtig ist der Test des Alarmwegs. Sensor, Datenlogger, Gateway, Internetverbindung und Benachrichtigungskanal bilden eine Kette. Regelmäßige Funktionstests und dokumentierte Vertretungen verhindern, dass ein technisch ausgelöster Alarm unbemerkt bleibt.

Die Alarmhistorie sollte regelmäßig ausgewertet werden. Häufigkeit, Dauer, betroffene Zone und bestätigte Ursache zeigen, ob Grenzwerte passen oder ein technisches Muster entsteht. So werden wiederholte Türprobleme, schleichende Vereisung oder eine schwache Batterie erkannt, bevor daraus eine längere Temperaturabweichung wird.
