Kühlraum: Lufttemperatur, Warentemperatur und Fühlerwerte richtig beurteilen

Drei Temperaturbegriffe trennen

Die Lufttemperatur beschreibt einen schnell veränderlichen Punkt im Raum. Die Warentemperatur kann als Oberflächen-, Zwischenpackungs- oder Kerntemperatur gemessen werden und reagiert je nach Masse und Verpackung langsamer. Der Regelfühler steuert die Anlage, ist aber nicht automatisch der repräsentativste Messpunkt für jede Ware.

Ein kurzer Luftanstieg nach Türöffnung bedeutet daher nicht automatisch eine gleich starke Erwärmung des Produkts. Umgekehrt kann eine zu warm eingelagerte Ware lange kritisch bleiben, obwohl die Luftanzeige rasch wieder den Sollwert erreicht. Bewertung braucht Produktanforderung, Messmethode, Dauer und räumlichen Kontext.

Für HACCP- und Qualitätsunterlagen sollte eindeutig sein, welcher Sensor welchen Zweck erfüllt. Der Anlagenfühler steuert, ein unabhängiger Logger überwacht und eine Warentemperaturmessung bewertet das Produkt. Wenn diese Rollen vermischt werden, entstehen scheinbare Widersprüche und unklare Reaktionen bei Abweichungen.

• Luft-, Regel- und Warentemperatur benennen.
• Messmethode im Protokoll festlegen.
• Dauer statt einzelnen Spitzenwert bewerten.
• Produktspezifische Vorgaben beachten.

Warum die Lufttemperatur normal schwankt

Der Regler schaltet innerhalb einer Differenz oder moduliert die Leistung; dadurch entsteht eine gewollte Bandbreite. Verdampferlüfter, Abtauung, Türöffnungen, neue Ware und wechselnde Lasten erzeugen zusätzliche Ausschläge. Direkt im kalten Ausblas misst man andere Werte als in der Rückluft oder nahe der Tür.

Problematisch werden Schwankungen, wenn sie häufiger, länger oder größer als im etablierten Normalbetrieb sind. Wiederkehrende Muster helfen: Spitze bei jeder Türöffnung, langsamer Anstieg vor einer Abtauung oder lange Rückkühlzeit nach Wareneinbringung. Ein Zeitverlauf ist aussagekräftiger als ein zufälliger Momentwert.

Auch die thermische Masse verändert den Verlauf. Ein nahezu leerer Kühlraum reagiert schneller auf Türöffnungen und Abtauung als ein gut belegter Raum; dicht gestapelte Ware kann jedoch Luftwege blockieren. Belegung stabilisiert somit nicht automatisch jeden Messpunkt, sondern muss mit freier Luftzirkulation verbunden bleiben.

• Schalthysterese und Sollwert dokumentieren.
• Abtauzeiten im Temperaturgraph markieren.
• Türöffnungen und Warenanlieferung zuordnen.
• Normalband je Betriebsphase definieren.

Fühlerposition entscheidet über den Messwert

Ein Fühler neben Tür, Leuchte, Heizleitung oder Verdampferausblas bildet lokale Effekte ab. Für die Regelung wird häufig ein repräsentativer Rückluftpunkt gewählt, geschützt vor direkter Strahlung und mechanischer Beschädigung. Die passende Position hängt von Raumgeometrie, Luftführung, Ware und Anlagenkonzept ab.

Mehrpunktmessungen zeigen warme Zonen hinter dichter Stapelung, nahe Türen oder an schlecht belüfteten Ecken. Fühler dürfen nicht durch Kartons verdeckt oder mit Wasser beaufschlagt werden. Abweichungen zwischen Referenzgerät und Anlagenfühler werden regelmäßig geprüft und dokumentiert; bloßes Nachstellen ohne Ursachenanalyse kann die Regelung verschlechtern.

Bei der Platzierung sind außerdem Kabelführung, Schutz vor Anstoßen und Reinigbarkeit wichtig. Ein korrekt gewählter Messpunkt verliert seinen Wert, wenn der Fühler später versetzt, von Verpackung eingeschlossen oder bei Reinigung beschädigt wird. Positionen werden deshalb fotografisch dokumentiert und nach Umbauten erneut geprüft.

• Direkten Ausblas und Wärmequellen vermeiden.
• Warenabstände und Luftwege freihalten.
• Mehrpunktmessung bei unbekannter Verteilung einsetzen.
• Fühlervergleich rückverfolgbar protokollieren.

Warentemperatur praxisgerecht erfassen

Für zerstörungsarme Routinekontrollen kann ein Fühler zwischen dicht anliegenden Verpackungen oder in einem Produktsimulator verwendet werden. Infrarot misst nur Oberfläche und hängt von Material, Winkel und Umgebung ab. Eine Kerntemperaturmessung liefert andere Information, erfordert aber hygienisches Vorgehen und produktspezifische Regeln.

Messstellen, Gerät, Zeitpunkt und Los müssen nachvollziehbar sein. Bei Abweichungen wird nicht nur die Kühlanlage betrachtet: Anlieferung, Vorkühlung, Packdichte, Türzeit und Durchsatz beeinflussen das Ergebnis. Die für Lebensmittel geltenden Temperaturanforderungen richten sich nach Produkt und Prozess; ein universeller Kühlraumwert wäre fachlich falsch.

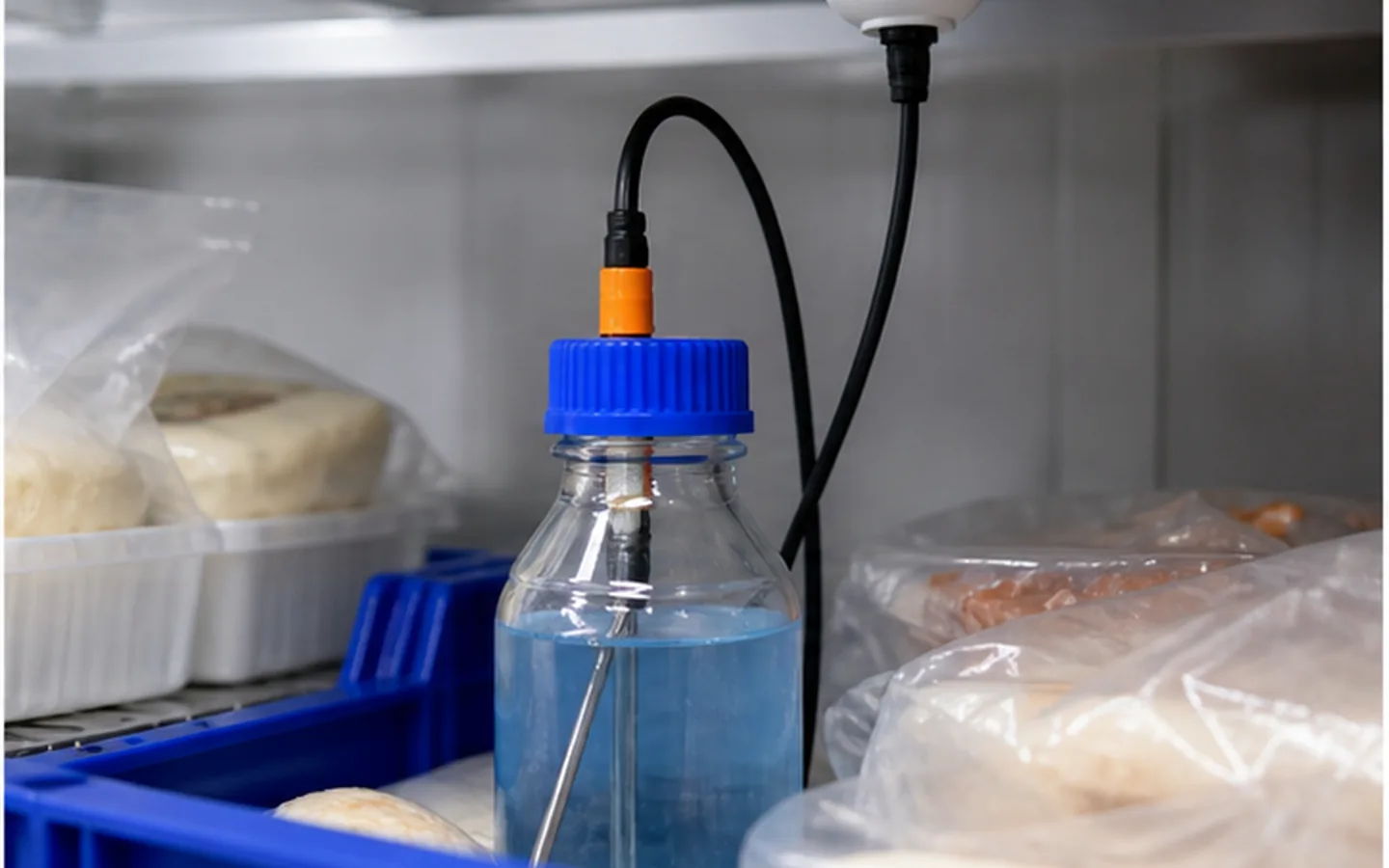

Ein Produktsimulator – etwa ein geeigneter, definierter Behälter mit Messfühler – dämpft kurze Luftspitzen und kann für Alarme nützlich sein. Er bildet jedoch nicht jede reale Ware ab. Material, Masse und Position müssen zum Überwachungsziel passen und dürfen nicht ohne dokumentierte Bewertung geändert werden.

• Messmethode zum Produkt passend wählen.
• Hygiene und Rückverfolgbarkeit sichern.
• Anliefer- und Einlagerungstemperatur erfassen.
• Grenzwerte aus Produktspezifikation ableiten.

Alarme so einstellen, dass sie handlungsfähig machen

Ein Alarm direkt beim kleinsten Luftausschlag erzeugt Fehlalarme; ein zu großzügiger Alarm reagiert zu spät. Sinnvoll sind Grenzwert, Verzögerung, Betriebszustände und klare Eskalation. Abtauung und bekannte Türzyklen dürfen berücksichtigt, aber nicht pauschal ausgeblendet werden.

Der Alarmplan nennt Zuständigkeit, Prüfpunkt, Dokumentation und Maßnahmen zum Warenschutz. Zuerst werden Anzeige, Tür, Stromversorgung und Betriebszustand geprüft; bei anhaltender Abweichung folgt Service. Alarmquittierung ohne Ursachen- oder Warenbewertung ist keine Lösung.

Alarme sollten regelmäßig getestet werden, einschließlich Kommunikationsweg und Reaktion außerhalb normaler Anwesenheit. Ein technisch ausgelöster Alarm ist wertlos, wenn Empfänger nicht erreichbar sind oder unklar bleibt, wer Ware beurteilt. Test, Quittierung und Eskalationszeit gehören daher in den betrieblichen Kontrollplan.

• Grenzwert und Verzögerung begründen.
• Abtauzustand im Alarmkontext berücksichtigen.
• Eskalation und Ersatzlagerung vorbereiten.
• Quittierung und Ursache dokumentieren.

Aus Messdaten einen stabilen Betrieb machen

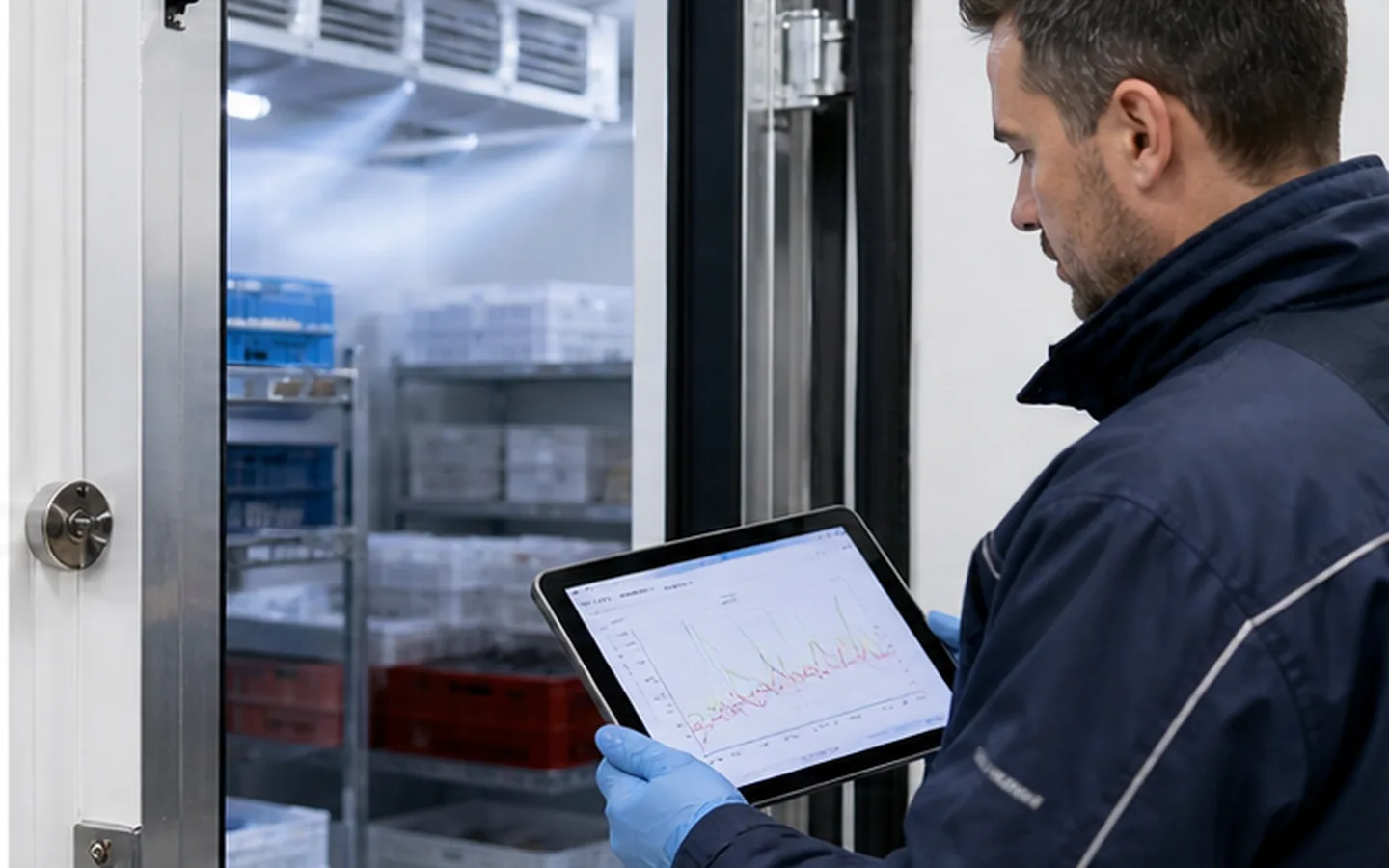

Ein Baseline-Profil über typische Tage zeigt Schaltband, Abtauungen, Spitzen und Rückkühlzeiten. Veränderungen lassen sich damit früher erkennen: längere Laufzeit, häufigere Türen, schwächerer Luftstrom oder driftender Fühler. Wartung prüft Verdampfer, Lüfter, Eisbild, Dichtung, Regelung und Messkette gemeinsam.

Klima-Zentrum plant, wartet und repariert Kühlräume und Kälteanlagen für Betriebe in Österreich. Ziel ist eine Messstrategie, die Produktschutz und effizienten Betrieb unterstützt: klare Messgrößen, repräsentative Sensoren, plausible Alarme und dokumentierte Reaktionen.

Bei der Trendanalyse sind nicht nur Maximalwerte relevant. Häufigkeit der Verdichterstarts, Länge der Rückkühlung, Zeit oberhalb des Normalbands und Unterschiede zwischen Sensoren zeigen schleichende Veränderungen. Solche Kennzahlen unterstützen geplante Wartung, bevor ein einzelner harter Grenzwert überschritten wird.

Ein praktikables Kontrollsystem bleibt für Mitarbeitende verständlich. Es zeigt nicht nur Zahlen, sondern erklärt Messpunkt, Normalband und konkrete Reaktion. Schulungen sollten typische Türspitzen, Abtauphasen und echte Störungen anhand eigener Kurven unterscheiden. So wird weder jede kleine Abweichung zum Notfall noch ein langfristiger Temperaturanstieg übersehen. Änderungen an Sollwert, Alarm oder Fühlerposition werden freigegeben und im Kontrollplan nachgeführt.

Die dokumentierten Ausgangswerte dienen zugleich als Referenz für die nächste Wartung. Werden Messpunkt, Zeitpunkt und Betriebszustand gleich erfasst, lassen sich Veränderungen verlässlich vergleichen. Das verbessert die Entscheidung zwischen Beobachtung, planbarer Instandsetzung und sofortigem Eingriff und verhindert, dass einzelne Momentaufnahmen ohne technischen Zusammenhang überbewertet werden.

• Baseline für typische Betriebstage erstellen.
• Rückkühlzeit als Kennzahl nutzen.
• Messkette regelmäßig prüfen.
• Temperaturdaten mit Wartung und Betrieb verknüpfen.
