Klimaanlage Kupferleitung: Dimensionierung, Daemmung und Oelfuehrung fuer stoerungsarmen Betrieb

Warum die Leitungsstrecke mehr ist als eine Verbindung zwischen zwei Geraeten

Kupferleitungen transportieren nicht nur Kältemittel, sondern beeinflussen Druckverlust, Oelrueckfuehrung, Waermeeintrag und die Gesamtstabilitaet des Systems. Je laenger, verwinkelter oder hoeher die Strecke wird, desto wichtiger werden die Details. Eine Leitung, die auf den ersten Blick ordentlich aussieht, kann im Betrieb trotzdem Probleme verursachen, wenn Durchmesser, Hoehenunterschiede oder Boegen nicht zur realen Anwendung passen.

Im gewerblichen Umfeld kommen zusaetzliche Randbedingungen dazu: lange Dachwege, vertikale Steigleitungen, enge Schachtfuehrungen, Brandabschnitte, Sichtanforderungen und Wartungszugang. Deshalb ist die Rohrstrecke kein kosmetisches Detail, sondern Teil der Anlagenplanung. Gute Ausfuehrung erkennt man nicht daran, dass viel Kupfer verbaut wurde, sondern daran, dass Leitungslaenge, Fuehrung und Daemmung logisch zum System und zum Standort passen.

• Kupferleitungen beeinflussen Druckverlust und Oelrueckfuehrung direkt.
• Laenge, Hoehenunterschiede und Boegen veraendern die Betriebssicherheit.
• Im Gewerbe sind Dachwege und Schachtfuehrungen oft die eigentlichen Projektrisiken.
• Eine saubere Rohrplanung spart spaeter Energie, Stoerungen und Nacharbeit.

Dimensionierung: Zwischen Druckverlust und Oelruecklauf die Balance finden

Bei der Dimensionierung geht es nicht darum, moeglichst grosse Rohrdurchmesser zu verlegen. Zu grosse Leitungen koennen die Gasgeschwindigkeit so weit senken, dass der Oelruecklauf leidet. Zu kleine Leitungen wiederum erzeugen unnötigen Druckverlust und verschlechtern die Leistung. Entscheidend ist deshalb die Balance zwischen hydraulischer Logik und sicherem Ruecktransport des Oels unter den vorgesehenen Betriebszustaenden.

Besonders relevant sind Teillast und wechselnde Lastprofile. Eine Strecke, die im Nennpunkt unauffaellig wirkt, kann bei geringer Leistung problematisch werden. In gewerblichen Anwendungen mit langen Horizontalstrecken oder vertikalen Steigleitungen muessen deshalb Herstellergrenzen, zulaessige Laengen, Hoehendifferenzen und das reale Regelverhalten beachtet werden. Wer hier pauschal arbeitet, verlagert das Risiko in die Inbetriebnahme und in spaetere Stoerungsfaelle.

• Zu gross ist bei Kaeltemittelleitungen nicht automatisch besser.
• Gasgeschwindigkeit muss auch in Teillast fuer Oelrueckfuehrung ausreichen.
• Zu kleine Leitungen erhoehen Druckverlust und mindern Leistung.
• Herstellergrenzen fuer Laenge und Hoehenunterschiede sind Teil der Planung, nicht der Formalitaet.

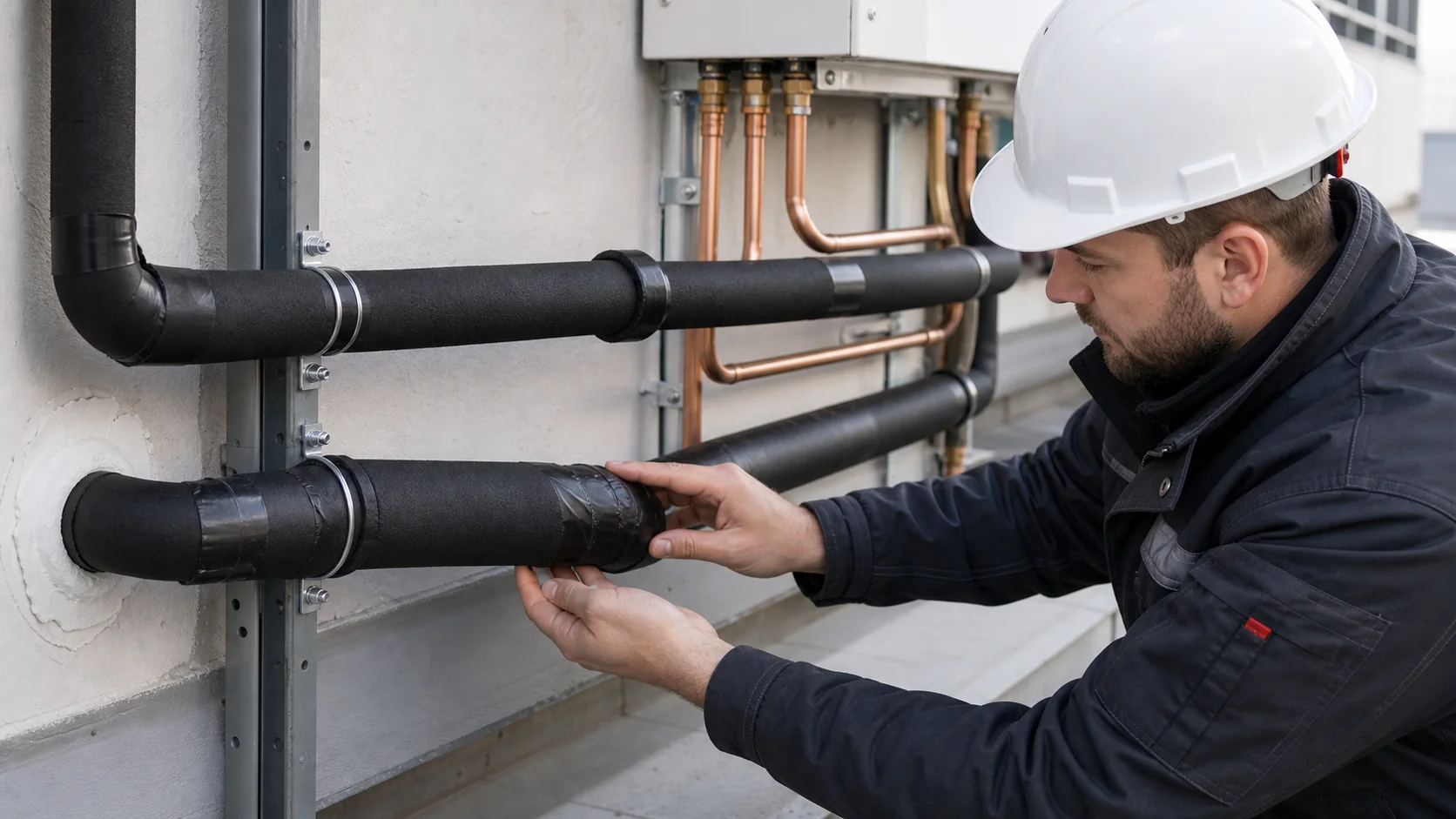

Daemmung: Diffusionsdicht, lueckenlos und mechanisch sauber

Die Daemmung einer Kaeltemittelleitung muss mehr leisten als nur kalt anfassen verhindern. Sie soll Tauwasser vermeiden, Waermeeintrag begrenzen und die Strecke langfristig diffusionsdicht halten. Gerade an Stoessen, Formteilen, Boegen, Abzweigen und Wanddurchfuehrungen entstehen die meisten Spaetschaeden. Dort reichen kleine Luecken, schlecht verklebte Nähte oder gequetschte Isolierung aus, damit spaeter Kondensat und Feuchteschaeden auftreten.

In der Praxis zeigt sich gute Ausfuehrung daran, dass Isolierung nicht improvisiert wirkt. Saubere Laengsnaehte, geschlossene Stossstellen, mechanisch geschuetzte Bereiche und nachvollziehbare Uebergaenge sind wichtiger als optische Perfektion. Besonders bei Aussenstrecken oder bei Durchfuehrungen durch technische Bereiche sollte auch die mechanische Belastung mitgedacht werden, damit die Dichtung nicht beim ersten Serviceeingriff beschaedigt wird.

• Die Daemmung muss diffusionsdicht und durchgehend ausgefuehrt sein.
• Stoesse, Boegen und Wanddurchfuehrungen sind typische Schwachstellen.
• Gequetschte oder unterbrochene Isolierung foerdert Tauwasser und Energieverluste.
• Mechanischer Schutz ist an Service- und Aussenbereichen besonders wichtig.

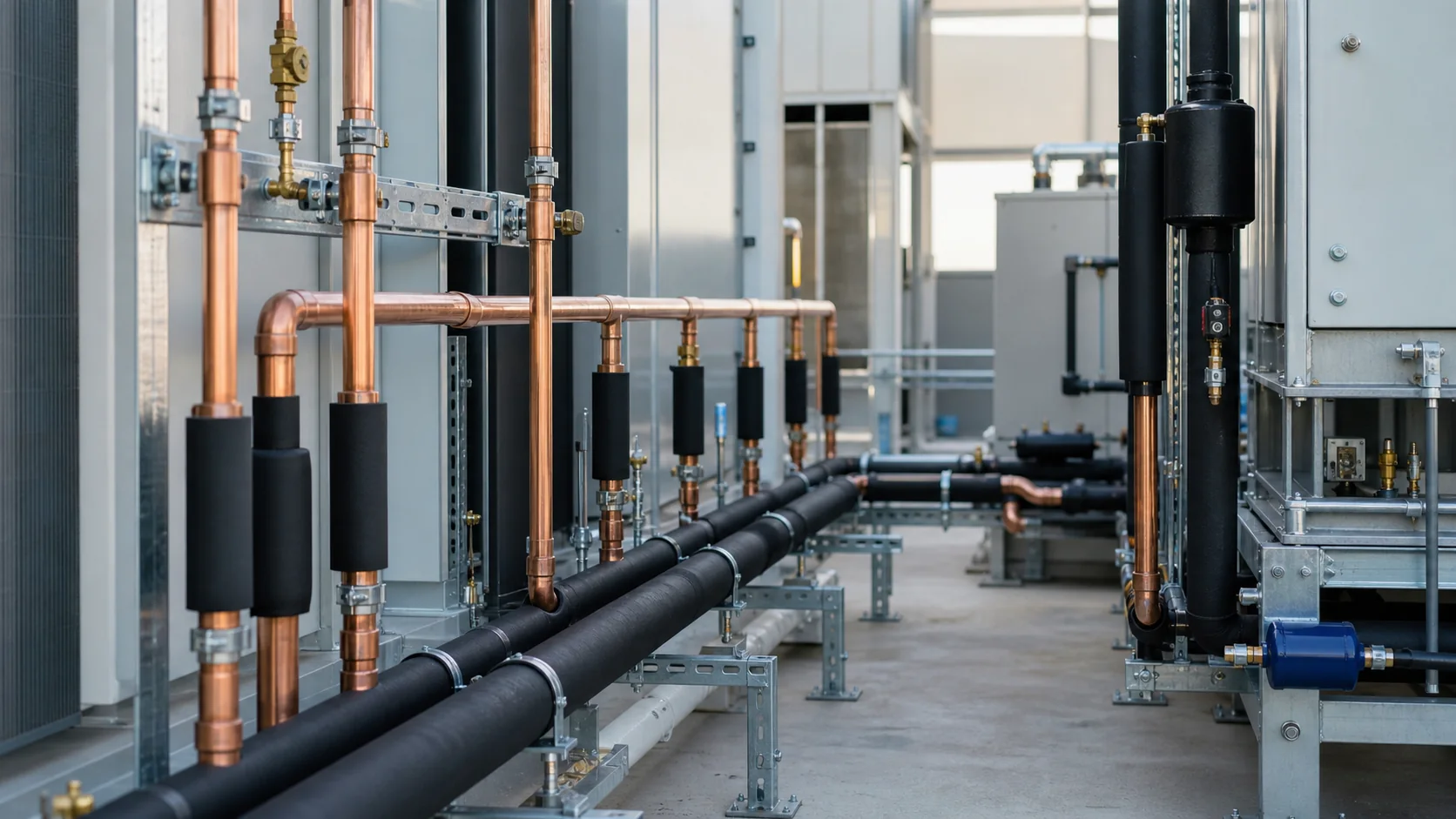

Steigleitungen, Gefaelle und Halterung richtig mitdenken

Sobald Leitungen Hoehenunterschiede ueberbruecken, wird die Oelfuehrung noch wichtiger. Vertikale Steigleitungen, lange Horizontalfuehrungen und enge Richtungswechsel brauchen eine Verlegung, die den Ruecklauf des Oels unter realen Betriebsbedingungen unterstuetzt. Gleichzeitig darf die Strecke nicht so knapp oder verspannt gebaut sein, dass Schwingungen, thermische Laengenaenderung oder spaetere Servicearbeiten zum Problem werden.

Auch die Halterung ist kein Nebendetail. Abstaende, Lagerung und Entkopplung muessen so passen, dass Isolierung nicht eingeschnitten wird und die Leitung nicht in eine falsche Lage gezogen wird. Unschoene Provisorien mit nachträglichen Zusatzschellen oder stark verdrehten Boegen sind oft Hinweise darauf, dass die Rohrroute nicht sauber geplant wurde. Genau solche Punkte raechen sich spaeter bei Undichtigkeiten, Kondensat oder Schalluebertragung.

• Vertikale Steigleitungen brauchen besondere Aufmerksamkeit fuer den Oelruecklauf.
• Leitungshalter duerfen Isolierung und Rohr nicht unguenstig verformen.
• Thermische Bewegung und Servicezugang muessen mitgedacht werden.
• Provisorische Nachbesserungen sind haeufig ein Zeichen fuer schlechte Erstplanung.

Typische Montagefehler und was bei der Inbetriebnahme geprueft werden sollte

Zu den haeufigsten Fehlern gehoeren ungeeignete Rohrdurchmesser, unsaubere Boegen, gequetschte Isolierung, fehlender mechanischer Schutz und Leitungsfuehrungen, die spaeter kaum servicierbar sind. Ebenso problematisch sind ueberschrittene Herstellerlaengen oder Hoehendifferenzen, die im Angebot nicht sauber adressiert wurden. Diese Punkte bleiben im Alltag oft lange verborgen, bis die Anlage bei Teillast, hoher Sommerlast oder nach mehreren Betriebszyklen auffaellig wird.

Bei der Inbetriebnahme sollte deshalb nicht nur auf Druckprobe und laufende Geraete geschaut werden. Sinnvoll sind ein kritischer Blick auf Daemmung, Schellen, Schwingungsverhalten, Kondensatfreiheit an kalten Strecken, Servicezugang und Plausibilitaet der gesamten Route. Eine Klimaanlage mit sauberer Rohrstrecke ist nicht spektakulaer, aber meist dauerhaft unauffaellig. Genau das ist im Betrieb der eigentliche Qualitaetsnachweis.

• Rohrdurchmesser, Laenge und Hoehenunterschiede muessen zum System passen.
• Isolierung sollte bei der Inbetriebnahme auch auf Schwachstellen geprueft werden.
• Serviceventile, Zugangswege und Halterungen sind Teil der Abnahme.
• Unauffaelliger Betrieb ist meist das Ergebnis sauberer Rohrplanung.

Quellen und Orientierung

Fuer die Einordnung von Kaeltemittelleitungen, Oelruecklauf und Herstellergrenzen wurden folgende Fachquellen herangezogen:

• Copeland - Refrigerant Piping Design Guide: https://copeland.custhelp.com/app/answers/detail/a_id/3227/~/refrigerant-piping-design-guide
• Daikin - Sky Air Installation Manual (piping and insulation guidance): https://www.daikin.eu/content/dam/document-library/installation-manuals/ac/sky-air-alpha-series/AZQS-B8V1B/AZQS71-125B8V1B_Installation-manual_English.pdf
• Daikin - Installer reference for VRV systems: https://www.daikin.eu/content/dam/document-library/installer-reference-book/ac/vrv/heat-pump/REYQ8-16U7Y1B/REYQ8-16U7Y1B_Installer-reference-guide_English.pdf
