Variabler Volumenstrom in der Industriekälte: Kaltwasserpumpen effizient und prozesssicher regeln

Warum variable Kaltwassermengen interessant sind

In vielen Produktionsanlagen schwankt der Kühlbedarf mit Maschine, Charge, Schicht, Außentemperatur oder Produktwechsel. Ein Konstantvolumenstrom transportiert dann auch bei kleiner Last die volle Wassermenge. Drosselventile bauen überschüssigen Druck ab, während Pumpen weiter elektrische Leistung aufnehmen.

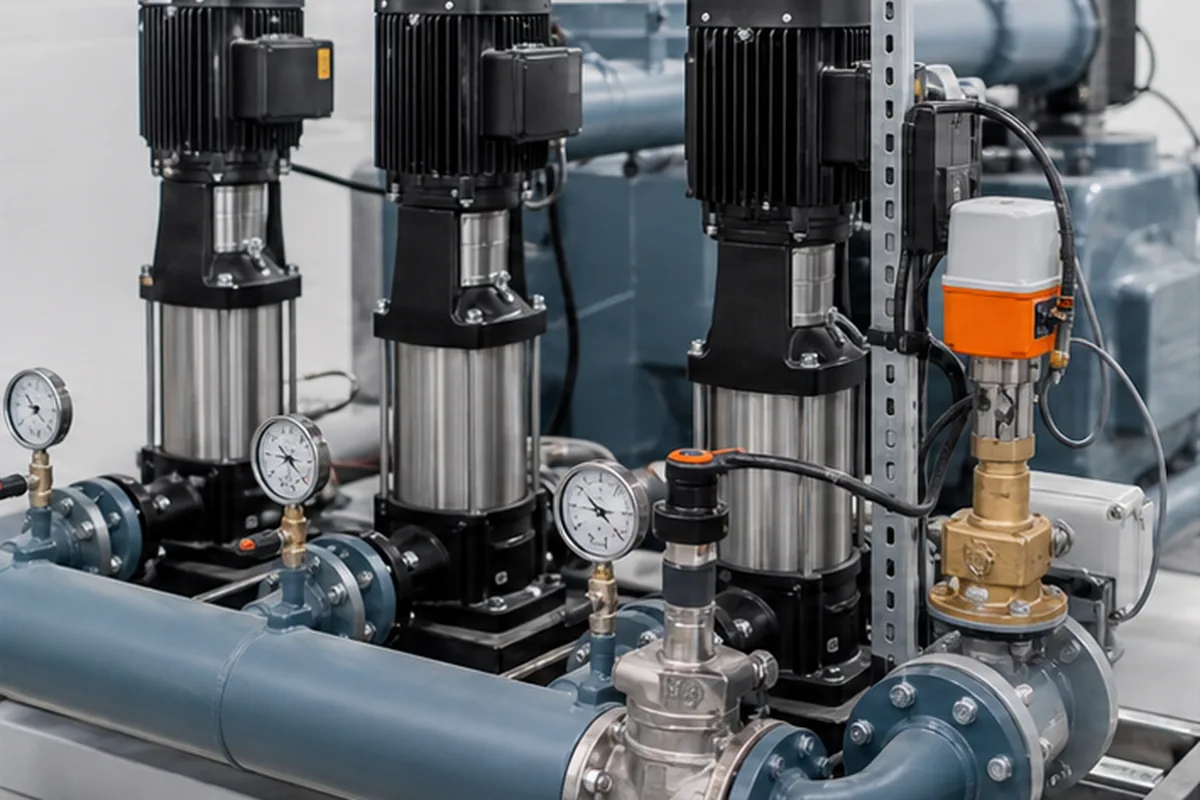

Drehzahlgeregelte Pumpen passen den Volumenstrom an geöffnete Verbraucher an. Das US Department of Energy nennt den Wechsel von konstantem zu variablem Kaltwasserfluss mit Zweiwegeventilen und frequenzgeregelten Pumpen als zentrale Effizienzmaßnahme für Prozesskühlung. Entscheidend ist die Systemperspektive: Chiller, Pumpen, Ventile, Rückkühler und Prozess dürfen nicht getrennt optimiert werden.

Pumpenleistung sinkt bei reduzierter Drehzahl stark, doch reale Einsparungen hängen von Förderhöhe, Rohrnetz, Mindestfluss, Regelbereich und Laufzeit ab. Eine pauschale Prozentzahl ohne Messdaten wäre unseriös.

• Lastprofil statt Nennpunkt bewerten
• Hydraulik und Chiller gemeinsam betrachten
• Messwerte vor und nach der Umrüstung vergleichen
• Prozessgrenzen höher priorisieren als theoretische Einsparung

Primär-, Sekundär- und variable Primärsysteme

Bei klassischer Primär-Sekundär-Hydraulik hält eine Primärpumpe den Chillerfluss stabil, während Sekundärpumpen das Verbrauchernetz variabel versorgen. Eine hydraulische Entkopplung oder ein Puffer trennt beide Kreise. Das ist robust, verursacht aber zusätzliche Pumpenarbeit und kann durch Mischströme ungünstige Rücklauftemperaturen erzeugen.

Beim variablen Primärfluss verändert sich der Volumenstrom direkt durch den Chiller. Das reduziert Komponenten und Pumpenenergie, verlangt aber die Einhaltung des zulässigen Mindestflusses und der maximalen Änderungsrate. Herstellergrenzen, Verdampferdruckverlust und Regelungsreaktion sind verbindlich.

Für kritische Prozesse kann ein Mischkonzept sinnvoll sein: variable Verteilung, gesicherter Mindestdurchfluss und definierte Pufferung. Die richtige Architektur ergibt sich aus Anlagenbestand, Redundanz, Temperaturstabilität und Umbaufenster.

Zweiwegeventile, Differenzdruck und Sensorposition

Zweiwegeventile reduzieren den Durchfluss, wenn ein Verbraucher weniger Kälte benötigt. Die Pumpe folgt einem Differenzdruck-Sollwert. Liegt der Sensor nur im Technikraum, kann der Druck am hydraulisch ungünstigsten Verbraucher trotzdem zu niedrig oder unnötig hoch sein. Eine Position nahe dem kritischen Netzende oder ein bedarfsgeführter Sollwert verbessert die Regelgüte.

Ventilautorität ist wichtig: Ist der verfügbare Druck zu hoch, regeln Ventile nur in einem kleinen Hubbereich und neigen zum Pendeln. Ist er zu niedrig, erreichen entfernte Verbraucher ihre Leistung nicht. Hydraulischer Abgleich, passende Ventildimensionierung und begrenzte Pumpendrehzahl gehören zusammen.

Ein fester Differenzdruck-Sollwert ist nicht immer optimal. Bei geringer Last kann er abgesenkt werden, solange alle relevanten Ventile und Prozesse versorgt bleiben. In modernen Leitsystemen lässt sich der Sollwert anhand der am weitesten geöffneten Ventile zurücksetzen.

• Kritischen Verbraucher identifizieren
• Differenzdrucksensor plausibel positionieren
• Ventilhub und Rücklauftemperaturen trendieren
• Sollwert nur innerhalb validierter Grenzen zurücksetzen

Mindestdurchfluss und Schutz des Kaltwassersatzes

Jeder Verdampfer benötigt einen zulässigen Flussbereich. Zu wenig oder zu schnell wechselnder Durchfluss kann Wärmeübertragung, Regelstabilität und Frostschutz beeinträchtigen. Ein Bypass kann Mindestfluss sichern, darf aber nicht ständig kalten Vorlauf in den Rücklauf mischen und damit Effizienz und Temperaturspreizung verschlechtern.

Volumenstrom wird nicht allein aus Pumpendrehzahl abgeleitet. Geeignete Durchflussmessung, Differenzdruck, Vor- und Rücklauftemperatur sowie Chillerleistung ergeben gemeinsam ein belastbares Bild. Sensoren müssen korrekt eingebaut, skaliert und regelmäßig auf Plausibilität geprüft werden.

Bei mehreren Chillern kommt die Sequenzierung hinzu. Zu viele parallel laufende Maschinen können jeweils in einem schlechten Teillastpunkt arbeiten. Zu spätes Zuschalten riskiert dagegen Sollwertabweichungen. Pumpen- und Chillerstaffelung werden daher mit realen Lastprofilen abgestimmt.

Inbetriebnahme und Monitoring im Betrieb

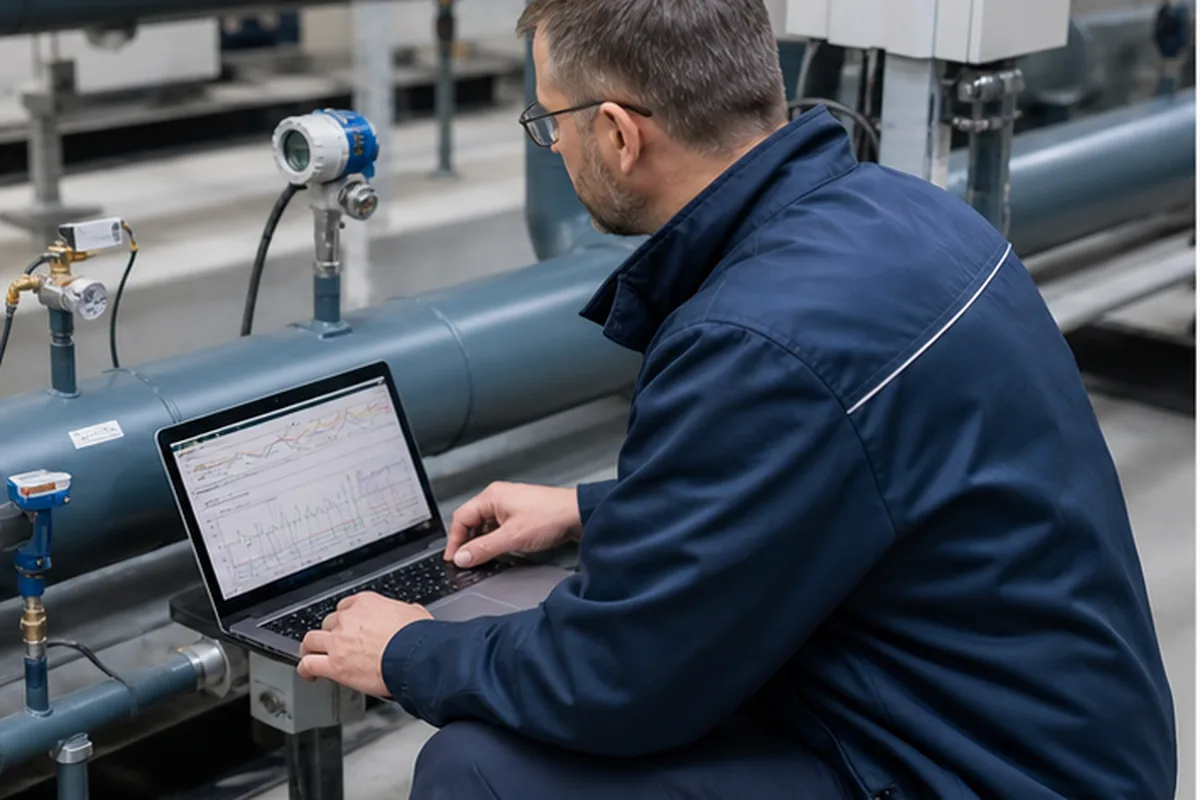

Vor der Änderung werden Referenzdaten bei typischen Lasten erfasst: Volumenstrom, Pumpenleistung, Druck, Temperaturspreizung, Ventilstellungen, Chillerlast und Prozessabweichungen. Nach dem Umbau fährt die Inbetriebnahme definierte Laststufen und Störfälle durch. Dazu gehören schließende Verbraucher, Pumpenwechsel, Chillerstart und ein Ausfall der Kommunikation.

Alarmgrenzen sollten Prozessrisiken abbilden: Mindestfluss, niedriger Verdampferdruck, zu kleine Temperaturspreizung, vollständig geöffnete Ventile trotz Sollwertabweichung und häufige Drehzahländerungen. Eine Regelung, die permanent jagt, verschleißt Komponenten und versteckt oft ein Sensor- oder Hydraulikproblem.

Klima-Zentrum unterstützt österreichweit bei Industriekälte, Kaltwassersätzen, Prozesskühlung, hydraulischer Analyse, Wartung und Optimierung. Der erste Schritt ist eine Messkampagne, nicht die ungeprüfte Übernahme eines Standard-Sollwerts.

Auch nach erfolgreicher Inbetriebnahme braucht das System saisonale Nachkontrolle. Produktionsmix, zusätzliche Maschinen, Filterverschmutzung oder veränderte Glykolkonzentration verschieben Druckverlust und Last. Ein monatlicher Kennzahlenvergleich aus Pumpenenergie, bereitgestellter Kälte, Temperaturspreizung und Zahl der Prozessalarme macht sichtbar, ob die Einsparung dauerhaft besteht.
