Redundanz beginnt mit dem Risiko, nicht mit der Komponentenliste
Die wichtigste Frage lautet nicht zuerst, wie viele Kaltwassersätze installiert werden sollen. Entscheidend ist, welche Folgen ein Ausfall hat. Kann eine Linie gedrosselt werden? Gibt es Pufferspeicher oder thermische Trägheit? Wie lange darf die Temperatur abweichen, bevor Ausschuss, Stillstand oder Qualitätsthemen entstehen? Erst aus diesen Antworten ergibt sich, ob einfache Reservekapazität, N+1-Redundanz oder eine gestaffelte Lösung sinnvoll ist.
Bei Prozesskühlung für Produktion, Kunststoffverarbeitung, Lebensmittel, Pharma oder technische Anlagen sollte Redundanz deshalb immer in Lastprofilen gedacht werden. Tagesgang, Sommerlast, Teillast und Reinigungs- oder Rüstzeiten beeinflussen, welche Reserve tatsächlich gebraucht wird.
In vielen Betrieben gibt es Verbraucher mit sehr unterschiedlicher Kritikalität. Eine Produktionslinie kann sofort stillstehen, während eine Nebenanlage kurzfristig gedrosselt werden darf. Deshalb sollte Redundanz nicht pauschal über die gesamte Anlage gelegt werden. Sinnvoller ist eine Prioritätenmatrix, die kritische Verbraucher, zulässige Temperaturfenster und mögliche Ersatzbetriebsarten voneinander trennt.
- Ausfallfolgen pro Prozess und Temperaturzone bewerten.
- Maximal zulässige Unterbrechungszeit definieren.
- Teillast, Sommerlast und Wartungsbetrieb getrennt betrachten.
- Redundanz nicht nur für Erzeuger, sondern auch für Pumpen und Regelung planen.
N+1 bei Kaltwassersätzen richtig verstehen
N+1 bedeutet vereinfacht: Die benötigte Leistung wird auch dann erreicht, wenn eine relevante Einheit ausfällt oder gewartet wird. In der Praxis hängt die Auslegung davon ab, ob mehrere gleich große Chiller eingesetzt werden, ob ein großer und ein kleiner Erzeuger kombiniert werden oder ob eine vorhandene Anlage ergänzt wird. Wichtig ist, dass die Reserveleistung nicht nur rechnerisch, sondern hydraulisch und regelungstechnisch nutzbar ist.
Eine typische Schwachstelle ist die Konzentration auf den Kälteerzeuger. Wenn Pumpen, Ventile, Pufferspeicher, Schmutzfänger oder Stromversorgung nicht mitgedacht werden, bleibt die Anlage trotz Reserve-Chiller verwundbar. Redundanz muss daher über das gesamte Kaltwassersystem betrachtet werden.
Bei mehreren Kaltwassersätzen spielt außerdem die Teillast eine große Rolle. Eine Anlage, die im Sommer sicher funktioniert, kann im Übergang ineffizient takten, wenn Mindestlasten und Volumenströme nicht zusammenpassen. Gute Redundanzplanung verbindet Ausfallsicherheit mit einem stabilen Normalbetrieb. Sonst bezahlt der Betrieb Reservekapazität mit unnötigem Energieverbrauch und höherem Verschleiß.
- Reserveleistung muss im realen Hydrauliknetz verfügbar sein.
- Pumpen, Sensorik und Regelventile als Ausfallpunkte berücksichtigen.
- Teillastfähigkeit prüfen, damit mehrere Erzeuger effizient arbeiten.
- Wartungsbetrieb als eigenes Szenario simulieren.
Pufferspeicher, Hydraulik und Regelung entscheiden über Stabilität
Ein Pufferspeicher kann Lastsprünge glätten, Mindestlaufzeiten sichern und der Regelung Zeit geben. Er ersetzt aber keine saubere Auslegung. Wenn Volumenstrom, Spreizung, Pumpenkennlinie und Verbraucheranforderungen nicht zusammenpassen, entstehen Temperaturpendeln, kurze Taktzeiten oder unnötige Stromkosten. Besonders bei mehreren Erzeugern ist die hydraulische Entkopplung oft ein zentraler Baustein.
Die Regelstrategie sollte klar festlegen, wann welche Maschine startet, wie Lasten verteilt werden, wie der Reservefall erkannt wird und welche Alarme den Betrieb erreichen. Eine Anlage kann technisch redundant sein und trotzdem schlecht reagieren, wenn Sensorik, Kommunikation oder Prioritäten unklar sind.
Pufferspeicher und hydraulische Entkopplung sollten nicht als Standardbauteile nach Gefühl dimensioniert werden. Sie müssen zur Dynamik des Prozesses passen: schnelle Lastwechsel, kurze Taktzeiten, lange Rohrnetze oder empfindliche Verbraucher stellen unterschiedliche Anforderungen. Messdaten aus dem Bestand helfen, diese Dynamik realistisch einzuschätzen.
- Puffer und hydraulische Weiche passend zum Lastprofil dimensionieren.
- Mindestvolumenstrom und Frostschutz sicherstellen.
- Startreihenfolge und Laufzeitrotation definieren.
- Alarme mit klarer Eskalation in den Betrieb integrieren.
Wartung im laufenden Betrieb ermöglichen
Eine redundante Industriekälteanlage soll nicht nur Störungen abfangen, sondern auch geplante Wartung erleichtern. Dafür braucht es Absperrmöglichkeiten, Servicefreiräume, zugängliche Filter, dokumentierte Schaltzustände und eine Regelung, die Wartungsbetrieb sauber unterstützt. Ohne diese Details wird jede Wartung zum Improvisationsprojekt.
Betriebe sollten beim Umbau oder Neubau daher prüfen, ob einzelne Komponenten wirklich isoliert und gewartet werden können. Dazu gehören Pumpen, Wärmetauscher, Schmutzfänger, Sensoren und Sicherheitsarmaturen. Redundanz ist erst dann belastbar, wenn sie praktisch bedienbar ist.
Wartbarkeit ist auch eine Frage der Organisation. Wenn Schaltzustände nicht dokumentiert sind oder nur einzelne Personen wissen, wie der Reservebetrieb aktiviert wird, steigt das Risiko im Störfall. Redundante Anlagen brauchen daher klare Betriebsanweisungen, nachvollziehbare Beschriftung und regelmäßige Funktionstests, damit die Reserve im Ernstfall nicht nur theoretisch vorhanden ist.

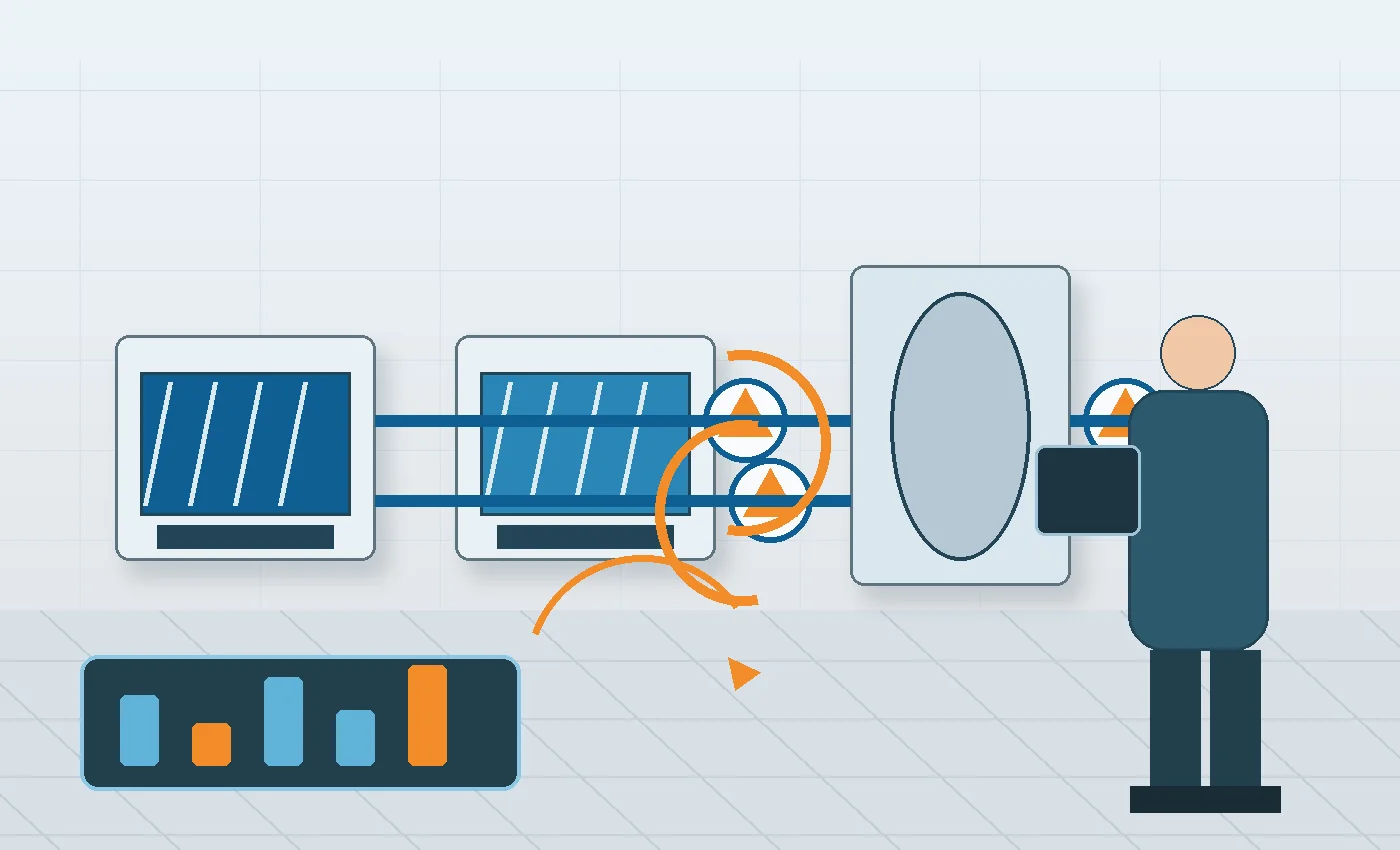

- Absperrungen und Bypässe für Wartungsfälle vorsehen.
- Ersatzteilstrategie für kritische Komponenten festlegen.
- Dokumentation und Beschilderung aktuell halten.
- Wartungsfenster regelmäßig unter realen Bedingungen planen.
Wann eine Bestandsanlage nachgerüstet werden sollte
Nicht jede Anlage muss vollständig neu gebaut werden. Oft lässt sich ein bestehendes System durch zusätzliche Pumpen, optimierte Regelung, Pufferspeicher, freie Kühlung oder einen ergänzenden Kaltwassersatz deutlich robuster machen. Wichtig ist eine Bestandsaufnahme mit Messwerten: Vor- und Rücklauftemperaturen, Volumenströme, Laufzeiten, Störungen, Sommergrenzfälle und Verbraucherprioritäten.
Klima-Zentrum unterstützt Betriebe in Österreich bei Industriekälte, Prozesskühlung und Kälteanlagen. Für Redundanzprojekte ist eine strukturierte Risiko- und Anlagenanalyse der erste Schritt, bevor Investitionen in Technik festgelegt werden.
Bei Bestandsanlagen ist häufig ein schrittweiser Weg sinnvoll. Zuerst werden Messwerte, Engpässe und Störungshistorie erfasst, danach folgen hydraulische Korrekturen, Regelungsanpassungen oder zusätzliche Komponenten. So lassen sich Investitionen priorisieren und der Betrieb muss nicht sofort eine komplette Neuanlage entscheiden.
- Störungshistorie und Temperaturabweichungen auswerten.
- Hydraulische Engpässe vor Investitionen identifizieren.
- Reservekapazität gegen Produktionsrisiko abwägen.
- Modernisierung in umsetzbare Bauabschnitte gliedern.
Projekt oder Servicebedarf besprechen
Sie möchten Prozesskühlung oder Industriekälte robuster planen? Klima-Zentrum prüft Lastprofil, Hydraulik, Wartbarkeit und sinnvolle Redundanzkonzepte für Betriebe in Österreich.
Anfrage sendenHäufige Fragen
Was bedeutet N+1 in der Industriekälte?
N+1 bedeutet, dass eine zusätzliche relevante Einheit vorhanden ist, damit die erforderliche Kühlleistung auch bei Ausfall oder Wartung einer Einheit bereitgestellt werden kann.
Reicht ein zweiter Kaltwassersatz für Redundanz?
Nicht automatisch. Auch Pumpen, Hydraulik, Regelung, Sensorik und Stromversorgung müssen so ausgelegt sein, dass die Reserveleistung tatsächlich beim Verbraucher ankommt.
Wann lohnt sich Redundanz?
Redundanz lohnt sich besonders, wenn Temperaturabweichungen zu Produktionsstillstand, Ausschuss, Qualitätsproblemen oder hohen Wiederanlaufkosten führen können.
Kann Redundanz nachgerüstet werden?
Oft ja. Voraussetzung ist eine Bestandsanalyse mit Lastprofil, Hydraulik, Störungshistorie und klarer Priorisierung der kritischen Verbraucher.
