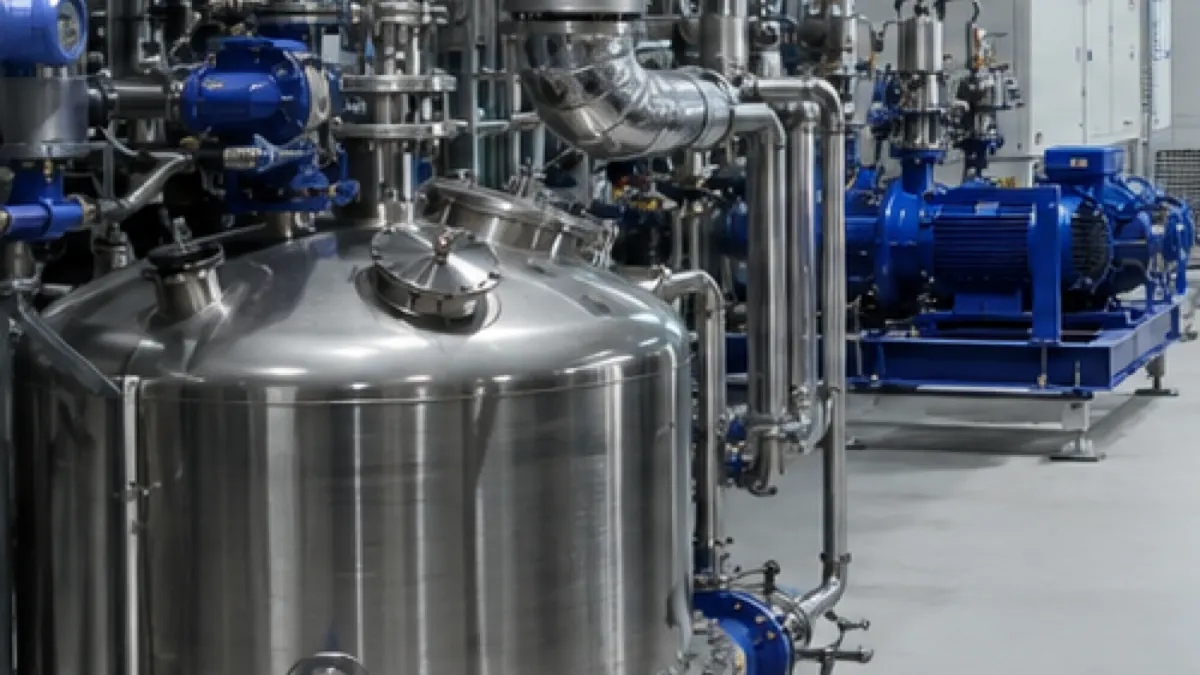

Industriekälte für chemische Produktion: Reaktorkühlung und Prozesskreise sicher planen

Vom Rezept zum thermischen Lastprofil

Die Planung beginnt beim Prozess: Ansatzmenge, Ausgangs- und Zieltemperatur, Reaktionswärme, Dosiergeschwindigkeit, zulässige Rampen und Haltezeiten werden in ein zeitabhängiges Lastprofil übersetzt. Die höchste Last tritt nicht zwingend beim niedrigsten Sollwert auf. Ein kurzer exothermer Schritt kann mehr Leistung erfordern als eine lange Haltephase. Gleichzeitig muss die Regelung bei kleiner Restlast stabil bleiben.

Prozessingenieur, Anlagenbauer und Kältetechnik müssen dieselben Randbedingungen verwenden. Reserven werden begründet statt pauschal addiert. Zu wenig Reserve gefährdet Chargen und Anlagenverfügbarkeit; zu große Komponenten können schlechte Teillast, kurze Laufzeiten und unnötige Pumpenergie verursachen. Messdaten aus bestehenden Chargen sind besonders wertvoll, wenn Sensorposition und Zeitauflösung bekannt sind.

• Reaktions- und Abkühlphasen getrennt erfassen
• Lastsprünge und kleinste Teillast berücksichtigen
• Zulässige Temperaturgradienten definieren
• Planungsreserve nachvollziehbar dokumentieren

Prozess und Kältemittelkreis trennen

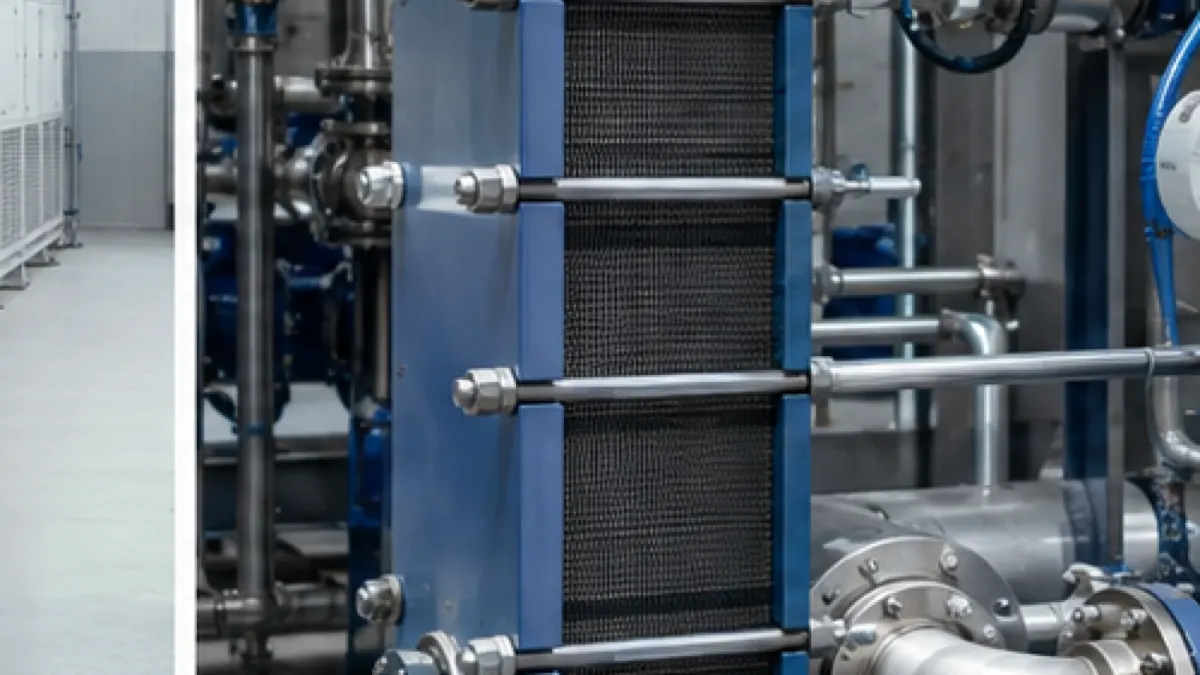

Häufig versorgt ein Kaltwasser-, Glykol- oder Solekreis den Mantel des Reaktors oder einen externen Wärmetauscher. Ein Platten- oder anderer geeigneter Wärmetauscher kann Anlagenkreise hydraulisch und stofflich trennen. Damit lassen sich unterschiedliche Drücke, Medien und Sauberkeitsanforderungen beherrschen. Die Trennung ersetzt jedoch keine Prüfung von Leckagerisiko und Werkstoffverträglichkeit.

Temperaturbereich, Frostschutz, Viskosität und Pumpenkennlinie gehören zusammen. Ein höherer Glykolanteil erweitert den Frostschutz, verschlechtert aber typischerweise Wärmeübertragung und hydraulische Bedingungen. Konzentration, Inhibitoren und Wasserqualität werden daher nach Systemvorgabe festgelegt und regelmäßig geprüft, nicht bei jeder Unsicherheit auf Verdacht erhöht.

• Geeignetes Zwischenmedium festlegen
• Kreisgrenzen und Druckniveaus dokumentieren
• Glykolkonzentration berechnen und messen
• Leckagefolgen beider Seiten bewerten

Wärmetauscher und Werkstoffe nach realem Medium auswählen

Produktreste, Reinigungschemie, Chloride, pH-Wert und Temperaturwechsel beeinflussen Werkstoff und Dichtung. „Edelstahl“ allein ist keine ausreichende Spezifikation. Für jede Seite werden Medium, Konzentration, Verunreinigung, Temperatur, Druck und Reinigungsverfahren dokumentiert. Kontamination kann Produktqualität, Korrosion oder Umwelt- und Personenschutz betreffen und muss in der Risikobetrachtung erscheinen.

Wärmetauscher benötigen ausreichende Geschwindigkeit für Wärmeübertragung, dürfen aber Druckverlust und Erosion nicht unzulässig erhöhen. Verschmutzung senkt Leistung schleichend. Deshalb sind messbare Vor- und Rücklauftemperaturen, Drücke und möglichst ein Referenzzustand wichtig. Reinigbarkeit und Ersatzdichtungen werden bereits bei der Auswahl berücksichtigt.

Regelung zwischen schneller Reaktion und ruhigem Betrieb

Regelventil, Pumpendrehzahl, Verdichterleistung und gegebenenfalls Umschaltung zwischen Heiz- und Kühlmedium wirken auf denselben Prozess. Unkoordinierte Regelkreise können gegeneinander arbeiten und Temperatur schwingen lassen. Totzeiten im Mantel, Sensorträgheit und variable Durchmischung müssen in Reglerabstimmung und Rampen berücksichtigt werden.

Ein Pufferspeicher kann hydraulisch entkoppeln und Lastsprünge glätten, ist aber kein Ersatz für ausreichende Kälteleistung. Zu große Puffer verlangsamen gewollte Temperaturänderungen; zu kleine bieten kaum Stabilisierung. Die Auslegung folgt dem Prozessziel. Alarmgrenzen unterscheiden Warnung, geregelte Reaktion und sicheren Prozessstopp.

• Sensorposition und Totzeit kennen
• Regelkreise über Gewerke koordinieren
• Puffer nach Dynamik statt Faustwert wählen
• Alarm und Abschaltlogik testen

Redundanz und sichere Zustände definieren

Bei chargenkritischen oder exothermen Prozessen wird festgelegt, welche Kühlfunktion auch beim Ausfall einer Pumpe, eines Chillers, eines Sensors oder der Stromversorgung erhalten bleiben muss. N+1 ist nur dann wirksam, wenn Ersatzstrang, Armaturen, Regelung und Versorgung nicht denselben Einzelpunkt teilen. Automatische Umschaltung wird unter Last geprüft.

Nicht jeder Fehler darf einfach durch Weiterbetrieb überbrückt werden. Prozessverantwortliche definieren einen sicheren Zustand: Dosierung stoppen, Reaktion abfangen, alternative Kühlung aktivieren oder Charge kontrolliert halten. Die Kälteanlage liefert dafür Status, Kapazität und Alarme. Diese Schnittstellen werden in einer Ursache-Wirkungs-Matrix und in Betriebsanweisungen festgehalten.

Wartung mit Prozessfenstern verbinden

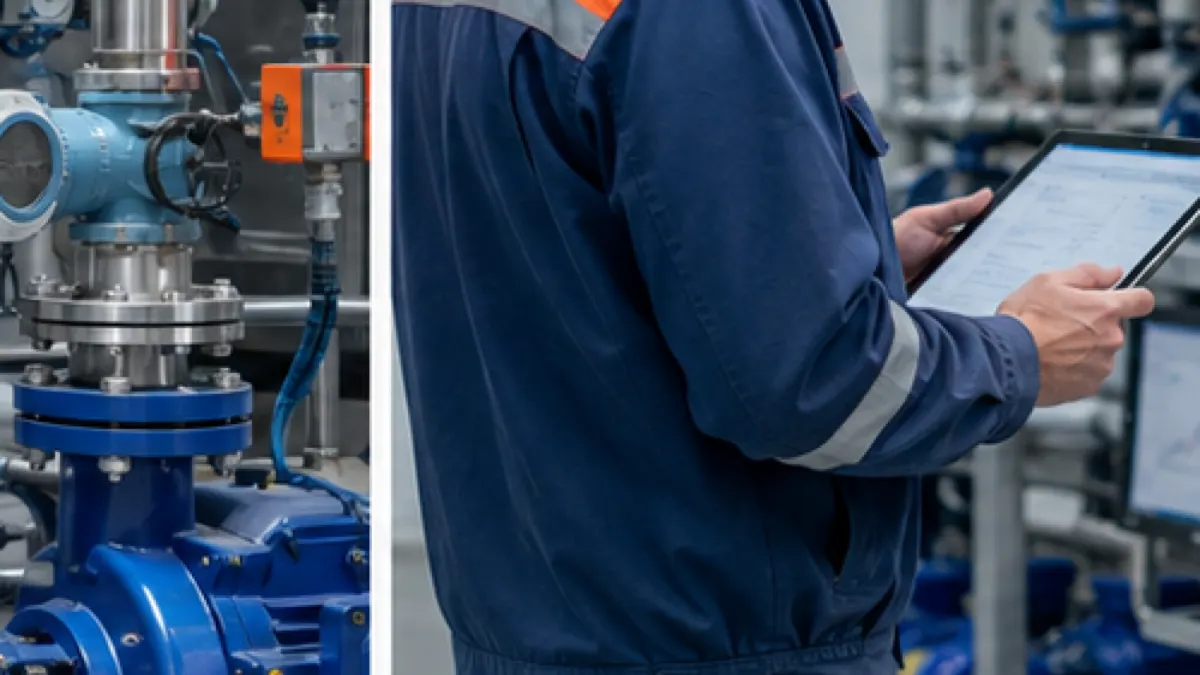

Wartung umfasst Kältekreis, Pumpen, Filter, Wärmetauscher, Sensoren, Ventile, Mediumqualität, Druckhaltung und Sicherheitseinrichtungen. Trendwerte wie Annäherungstemperatur am Wärmetauscher, Pumpenleistung, Ventilstellung und Verdichterauslastung zeigen Verschlechterungen früher als ein Totalausfall. Bewertung erfolgt bei vergleichbaren Chargen und Betriebszuständen.

Stillstände werden mit Produktion und Reinigung koordiniert. Ersatzteile, Bypass- und Entleerungskonzept sowie sichere Freigabe des Arbeitsbereichs verkürzen Eingriffe. Klima-Zentrum unterstützt Betriebe österreichweit bei Industriekälte, Prozesskühlung, Kaltwassersystemen, Wartung, Reparatur und energetischer Optimierung.

Für die Inbetriebnahme wird nicht nur ein stationärer Sollpunkt angefahren. Repräsentative Rampen, Lastsprünge, Umschaltungen und Mindestlast werden mit freigegebenem Testplan geprüft. Aufgezeichnet werden Prozess-, Vorlauf- und Rücklauftemperatur, Durchfluss, Ventilstellung, Pumpenstatus und verfügbare Kälteleistung. Erst die zeitliche Beziehung dieser Werte zeigt, ob eine Abweichung im Prozess, Wärmeübertrager, Hydraulik oder Kälteerzeuger entsteht.

Änderungen an Rezept, Ansatzgröße, Produktionsfolge oder Reinigung können das ursprüngliche Lastprofil verändern. Ein technisch intakter Chiller kann dann trotzdem die neue Rampe nicht halten. Das Änderungsmanagement sollte deshalb prüfen, ob Kältekapazität, Medium, Werkstoff, Alarmgrenzen und Redundanz noch passen. Für Erweiterungen werden freie Leistung und gleichzeitig auftretende Verbraucher nicht geschätzt, sondern aus Messdaten und plausiblen Szenarien abgeleitet.

Auch Energieeffizienz wird pro Prozessnutzen betrachtet. Gleitende Temperaturen, variable Pumpendrehzahl und eine möglichst günstige Rückkühlung können Verbrauch senken, dürfen aber Temperaturstabilität und Sicherheitsreserve nicht gefährden. Kennzahlen wie elektrische Arbeit je Charge oder je Tonne Produkt sind oft aussagekräftiger als ein momentaner COP. Abweichungen werden gemeinsam mit Außentemperatur, Produktionsmenge und Anlagenzustand bewertet.

Für Störungen braucht der Leitstand eindeutige Meldungen. Ein Sammelalarm „Kühlung“ reicht selten, weil Bediener zwischen fehlendem Durchfluss, hoher Vorlauftemperatur, Sensorfehler und ausgeschöpfter Leistung unterscheiden müssen. Zeitstempel und Prozessphase werden mitgeführt. So kann die Mannschaft Ware und Anlage gezielt sichern und die Kältetechnik erhält bereits vor Anfahrt verwertbare Informationen. Fernzugriff wird nur innerhalb des betrieblichen Sicherheitskonzepts genutzt.
