Mälzerei: Kühlung für die Keimung planen

Die Prozessaufgabe sauber abgrenzen

Mälzen umfasst mehrere Schritte, darunter Weichen, Keimen und Darren. Dieser Beitrag betrachtet vor allem die Kälteversorgung der Luftaufbereitung während der Keimung. Er behandelt keine vollständige Auslegung einer Mälzereilinie und keine allgemeingültige Rezeptur. Welche Produkttemperatur, Luftfeuchtigkeit und Prozesszeiten erforderlich sind, legt der Betrieb mit seinem Verfahren beziehungsweise Anlagenlieferanten fest. Die Kälteplanung übernimmt diese Vorgaben als definierte Aufgabe.

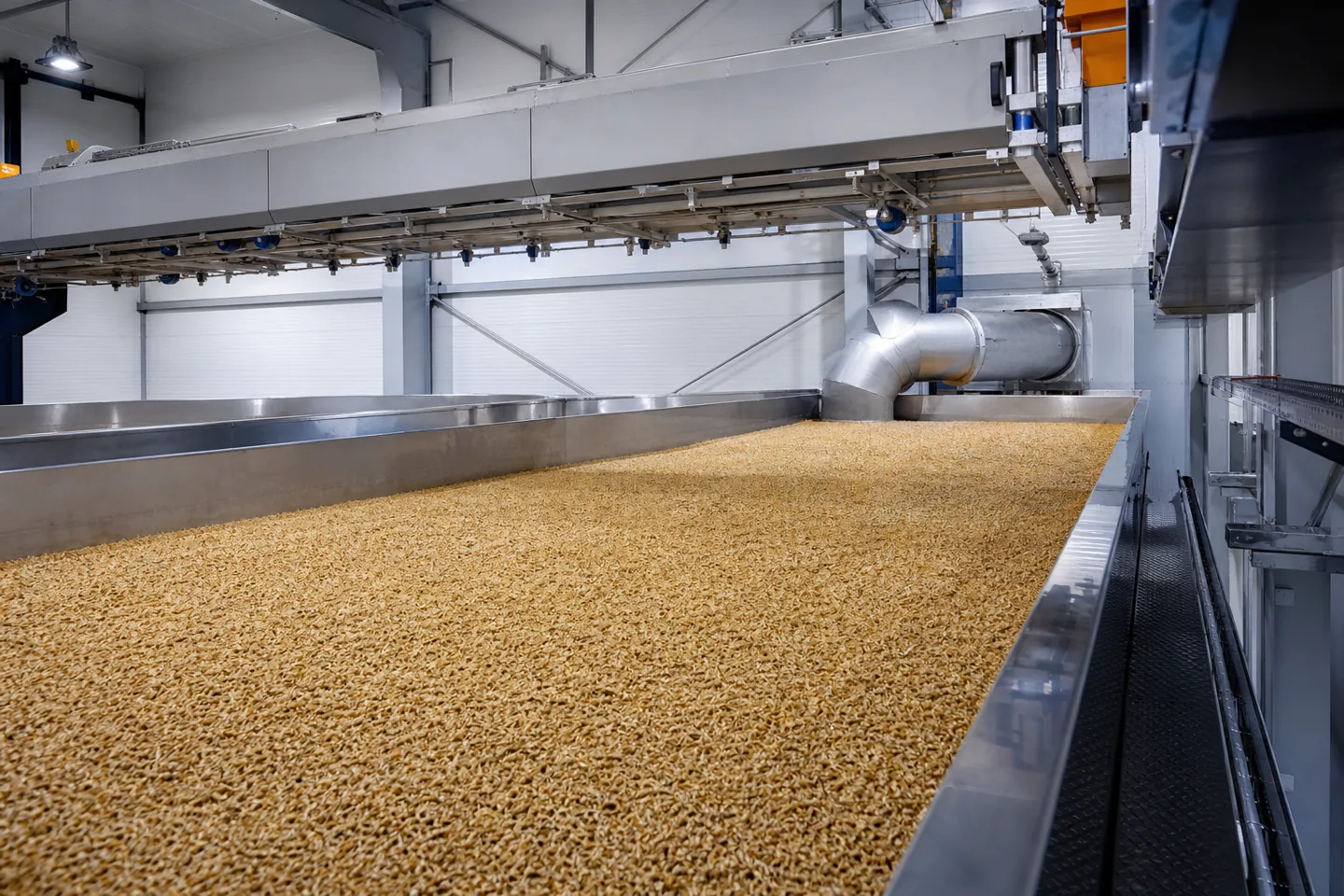

Kühle, entsprechend aufbereitete Luft kann die im Getreide entstehende Wärme aufnehmen. Dafür muss sie die Schüttung ausreichend gleichmäßig durchströmen. Eine korrekt laufende Kältemaschine allein beweist daher noch keine gleichmäßigen Bedingungen im Keimbett. Luftwege, Schütthöhe, Wendebetrieb und Prozessführung wirken zusammen. Für die Fehlersuche ist diese Trennung wichtig: Eine warme Zone kann durch ungleichmäßige Durchströmung entstehen, obwohl der Kaltwasservorlauf seinen Sollwert erreicht.

Keimwärme und Außenluft gemeinsam erfassen

Die Wärmelast verändert sich im Verlauf einer Charge. Werden mehrere Keimräume zeitversetzt betrieben, entscheidet ihre zeitliche Überlagerung über die notwendige gemeinsame Kälteleistung. Erfassen Sie deshalb die geplanten Chargenstarts, Belegungsmengen und Prozessphasen. Ein einfacher Wochenplan zeigt oft besser als eine Jahresmenge, wann hohe Lasten zusammentreffen. Erweiterungsreserven sollten als nachvollziehbare spätere Chargen oder Betriebszustände beschrieben werden.

Zusätzlich beeinflussen Temperatur und Feuchte der angesaugten Außenluft den Aufwand der Luftaufbereitung. In gemäßigten Klimazonen kann passende Außenluft zeitweise nutzbar sein; bei warmen Bedingungen wird zusätzliche aktive Kühlung erforderlich. Für Österreich sind Standort und tatsächliche Betriebszeiten entscheidend. Eine Auslegung, die ausschließlich eine trockene Außenlufttemperatur berücksichtigt, kann den Feuchteeinfluss auf das Kühlregister übersehen. Der Planer muss den benötigten Luftzustand vollständig definieren.

Kühlregister, Kaltwasser und Luftseite abstimmen

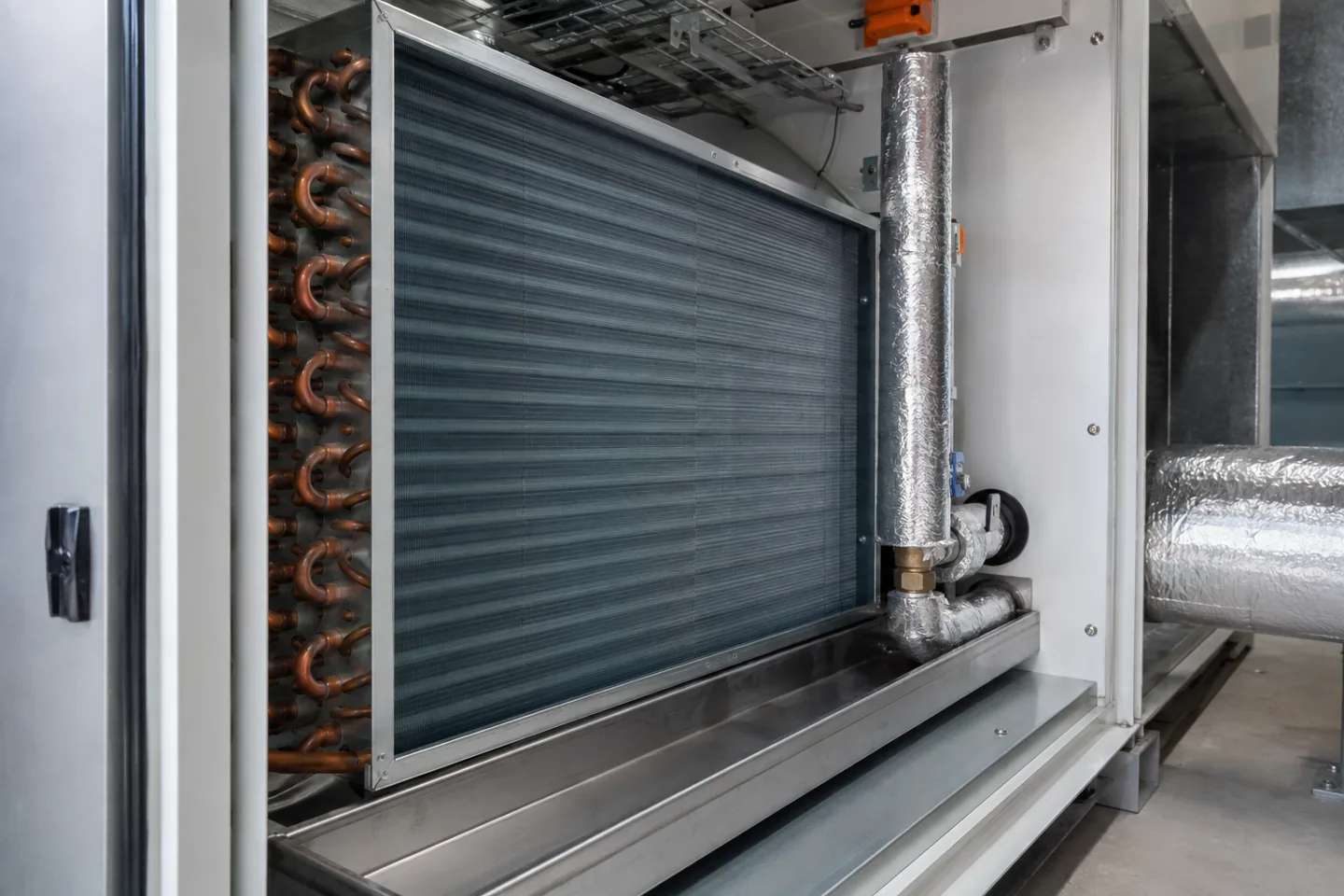

Bei einer Versorgung über Kaltwasser überträgt ein Kühlregister die Wärme aus der Luft an den Wasserkreis. Zu dieser Schnittstelle gehören Vorlauf- und Rücklauftemperatur, Volumenstrom, zulässiger Druckverlust und Regelventil. Die Registerauswahl muss zum Luftvolumenstrom und zum geforderten Austrittszustand passen. Niedrigere Wassertemperaturen sind keine kostenlose Sicherheitsreserve: Sie können die Kälteerzeugung belasten und den Feuchteentzug verändern.

Auf der Luftseite werden Ventilatorbetrieb, Filter beziehungsweise vorgesehene Schutzstufen, Klappen und Druckverluste gemeinsam betrachtet. Der Betrieb sollte wissen, welche Messwerte einen verminderten Luftdurchsatz erkennen lassen. Bei Kondensatanfall gehören zugängliche Wannen und ein geeigneter Ablauf in das Anlagenkonzept. Ob und wo eine Befeuchtung erforderlich ist, bleibt Teil der verfahrenstechnischen Luftaufbereitung. Eine Änderung der Kaltwassersollwerte darf diese Prozessbedingungen nicht unbeabsichtigt verschieben.

Messstellen an der richtigen Stelle vorsehen

Sinnvolle Daten verbinden Kälteversorgung und Produktprozess. Erfasst werden beispielsweise Kaltwasservorlauf und Rücklauf, Luftzustände vor und nach der Aufbereitung sowie die im Prozesskonzept vorgesehenen Temperaturen im Keimbereich. Ein einzelner Raumfühler kann räumliche Unterschiede nicht zuverlässig beschreiben. Lage, Befestigung und Prüfzugang der Sensoren werden deshalb vor der Inbetriebnahme festgelegt. Messwerte sollten einer konkreten Charge und Prozessphase zugeordnet werden können.

Alarmgrenzen entstehen aus den zulässigen Prozessabweichungen. Für jeden Alarm wird festgelegt, wer ihn erhält, welche Rückmeldung erwartet wird und welcher nächste Schritt möglich ist. Eine Meldung über eine Kältestörung ersetzt keinen Prozessalarm bei unzulässiger Produkttemperatur. Auch umgekehrt kann der Kältekreis unauffällig sein, während ein Luftproblem die Charge beeinträchtigt. Getrennte Ursachenanzeigen helfen, unter Zeitdruck die richtige Stelle zu prüfen.

• Chargenkennung, Prozessphase und Zeitstempel gemeinsam mit Messwerten speichern.
• Kälte-, Luft- und Produktmesswerte getrennt benennen und im Verlauf zusammen ansehen.
• Fühlerprüfung und Alarmweiterleitung in die wiederkehrende Betriebsroutine aufnehmen.

Abwärme fürs Darren prüfen

Eine Kälteanlage gibt auf ihrer warmen Seite Wärme ab. Ob diese im Betrieb nutzbar ist, hängt von Temperatur, zeitlicher Verfügbarkeit und einem passenden Wärmebedarf ab. In einer Mälzerei kann die Luftvorwärmung für das Darren ein Prüfpunkt sein. Reicht das verfügbare Temperaturniveau nicht aus, kommt je nach Gesamtkonzept eine Wärmepumpe als zusätzliche Stufe infrage. Daraus folgt keine pauschale Aussage, dass jede vorhandene Kälteanlage die Darre versorgen kann.

Für eine Wirtschaftlichkeitsprüfung werden Wärmebedarf und Kältebetrieb über denselben zeitlichen Verlauf gelegt. Eine nur gelegentlich passende Wärmesenke nutzt einen großen theoretischen Jahreswärmebetrag möglicherweise schlecht. Berücksichtigt werden zusätzliche Pumpen, Wärmeübertrager, gegebenenfalls Wärmepumpenstrom und Eingriffe in die Regelung. Die Nutzung der Abwärme darf außerdem die erforderliche Prozesskühlung nicht gefährden. Ein definierter alternativer Weg zur Wärmeabgabe gehört daher in die Betriebsbetrachtung.

Wartung ohne vermeidbare Chargenrisiken

Zugängliche Register, Filter, Ventilatoren und Abläufe erleichtern Inspektion und Reinigung. Die konkreten Verfahren richten sich nach Material, Herstellerunterlagen und Hygieneplan des Betriebs. Reinigungsmittel oder Druck dürfen nicht pauschal übernommen werden, da Lamellen, Beschichtungen und Dichtungen unterschiedlich reagieren. Schon die Planung sollte sicherstellen, dass Bauteile erreichbar und Arbeitsbereiche vom laufenden Produktprozess geeignet getrennt werden können.

Wartungsfenster werden mit der Chargenplanung abgestimmt. Vor dem Wiederanlauf sind freigegebene Sollwerte, Sensorplausibilität, Luftwege und die Funktion der Kälteversorgung zu prüfen. Für kritische Komponenten lohnt sich eine dokumentierte Ersatzteilentscheidung nach Ausfallfolge und Lieferzeit. Die bloße Existenz eines zweiten Aggregats reicht als Redundanznachweis nicht aus, wenn beide von derselben Pumpe, Stromversorgung oder Regelkomponente abhängen.

Diese Unterlagen helfen bei der Bestandsaufnahme

Bereiten Sie Prozessschema, Chargenkalender, Luftmengen, Sollwertverläufe und vorhandene Messdaten vor. Dazu kommen Kältemaschinenunterlagen, Kaltwasserschema, Pumpendaten und bekannte Störungen bei Sommerbedingungen. Besonders hilfreich sind Zeitreihen eines unauffälligen und eines problematischen Betriebsabschnitts. Damit lässt sich unterscheiden, ob eine Leistungserweiterung notwendig ist oder zuerst Luftverteilung, Registerzustand beziehungsweise Regelung untersucht werden sollten.

Klima-Zentrum bietet Industriekälte und Kälteanlagen für Betriebe in Österreich an. Für eine Mälzerei wird die Kälteversorgung mit den Anforderungen der vorhandenen Verfahrenstechnik abgestimmt. Herstellerbeispiele zeigen mögliche technische Prinzipien, sind aber keine Referenzprojekte von Klima-Zentrum. Ein konkretes Angebot definiert daher die bearbeitete Schnittstelle, den Leistungsumfang und die Zuständigkeiten für Luftaufbereitung und Produktprozess ausdrücklich.
