R717 Ammoniak oder R744 CO₂ in der Industriekälte? Systeme sicher vergleichen

Warum der Kältemittelvergleich beim System beginnt

Kältemittel beeinflussen Druckniveau, Verdichter, Wärmeübertrager, Rohrnetz, Sicherheit und Regelung. Trotzdem darf die Auswahl nicht isoliert erfolgen. Eine Anlage für Tiefkühllager, Prozesskühlung oder Wärmerückgewinnung hat andere Anforderungen als ein kleiner dezentraler Verbraucher.

R717 besitzt sehr gute thermodynamische Eigenschaften und wird seit langem in industriellen Anlagen eingesetzt. R744 arbeitet mit deutlich höheren Drücken und kann in transkritischen oder subkritischen Konzepten eingesetzt werden. Beide erfordern spezifische Fachplanung und dürfen nicht wie austauschbare Füllstoffe betrachtet werden.

Die EU-F-Gas-Verordnung verstärkt den Übergang zu Lösungen mit geringem Treibhauspotenzial. Sie ersetzt jedoch keine technische Sicherheits- und Wirtschaftlichkeitsprüfung. Auch natürliche Kältemittel haben Eigenschaften, die Aufstellung, Füllmenge und Betriebsorganisation prägen.

Ein seriöser Vergleich definiert zuerst Lastprofil, Verdampfungs- und Nutztemperaturen, Wärmequelle beziehungsweise Rückkühlung, Redundanz und geplante Lebensdauer.

• Anwendungsfall vor Kältemittel festlegen
• Gesamtsystem statt GWP allein bewerten
• Betriebs- und Sicherheitsorganisation einplanen
• Lebenszyklus und Erweiterbarkeit betrachten

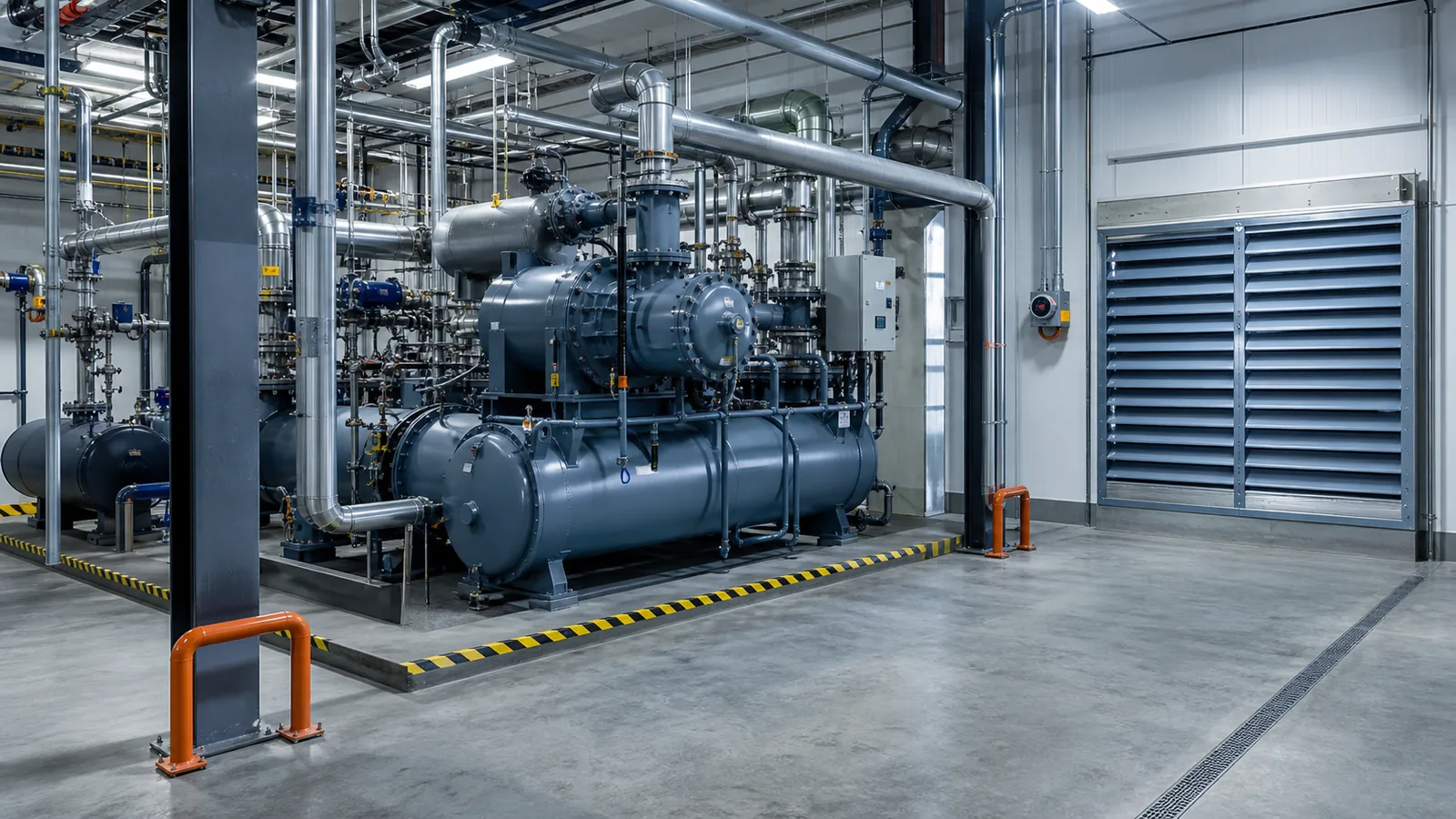

R717: hohe Effizienz mit konsequentem Sicherheitskonzept

Ammoniak bietet günstige Wärmeübertragung und hohe spezifische Leistung. In größeren Industriekälteanlagen kann das kompakte Massenströme und gute Effizienz ermöglichen. Typische Konzepte arbeiten mit zentralem Maschinenraum, Abscheidern und gepumpten oder direkt verdampfenden Kreisen.

R717 ist toxisch und in bestimmten Konzentrationen brennbar. Werkstoffe und Komponenten müssen geeignet sein; Kupfer ist im ammoniakführenden Kreislauf grundsätzlich nicht der übliche Werkstoff. Gasdetektion, Lüftung, Zugangsregelung, Notfallorganisation und qualifiziertes Personal sind zentrale Bestandteile des Systems.

Die Wahrnehmbarkeit durch den markanten Geruch kann Leckagen früh auffällig machen, ist aber kein Ersatz für technische Detektion. Anlagenaufstellung und Füllmengenbegrenzung sind besonders wichtig, wenn sich Personen oder sensible Produkte in der Nähe befinden.

Wartung betrachtet neben Dichtheit und Betriebswerten auch Ölmanagement, Pumpen, Abscheider, Ventile, Sensorik und das Sicherheitskonzept. Gute Dokumentation ist für Schichtbetrieb und Störfälle unverzichtbar.

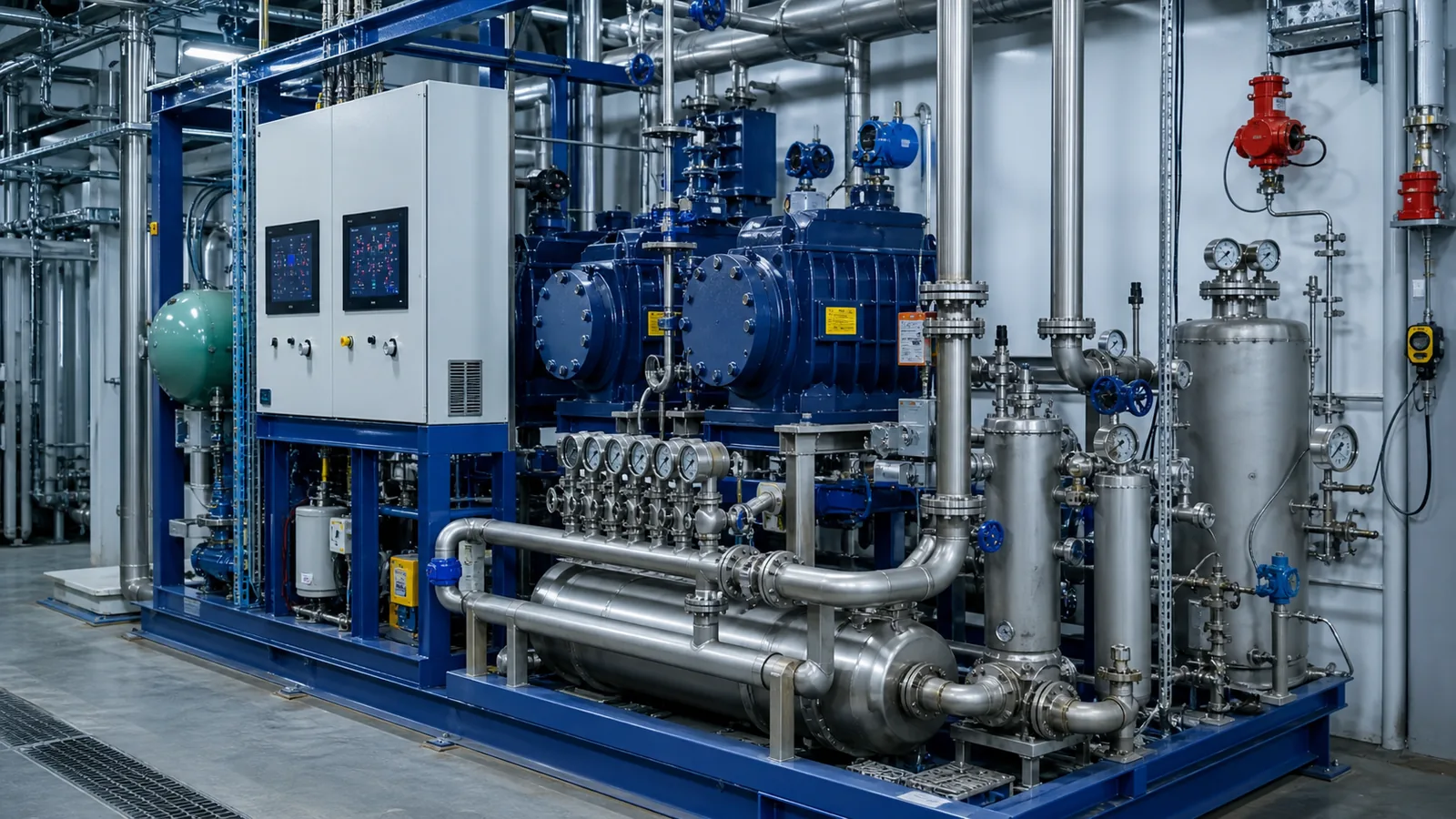

R744: hohe Drücke und anspruchsvolle Regelung beherrschen

CO₂ ist nicht brennbar, besitzt aber ein hohes Druckniveau und kann in geschlossenen Räumen Sauerstoff verdrängen. Komponenten, Montage, Druckabsicherung und Detektion müssen zum System passen. Nach Stillstand kann der Druck ansteigen; das Stillstandskonzept gehört deshalb bereits in die Auslegung.

Transkritische CO₂-Anlagen überschreiten bei warmer Wärmeabgabe den kritischen Punkt. Effizienz hängt dann stark von Gaskühler, Außentemperatur, Hochdruckregelung und Systemarchitektur ab. Parallelverdichtung, Ejektoren oder geeignete Wärmerückgewinnung können je nach Lastprofil relevant werden.

R744 eignet sich besonders für Anwendungen, in denen unterschiedliche Temperaturniveaus, kompakte Rohrdimensionen oder Wärmenutzung sinnvoll zusammengeführt werden. Pauschale Aussagen über Sommer- oder Wintereffizienz greifen ohne konkreten Betriebspunkt zu kurz.

Servicepersonal muss Druckniveau, sichere Entspannung, Trocknung und Regelungslogik beherrschen. Kleine Mengen Feuchtigkeit oder falsche Einstellungen können den Betrieb deutlich beeinträchtigen.

• Zulässige Drücke in jedem Betriebszustand prüfen
• Stillstand und Druckanstieg berücksichtigen
• Gaskühler und Hochdruckregelung auslegen
• Detektion und Lüftung trotz Nichtbrennbarkeit vorsehen

Entscheidungsmatrix für österreichische Betriebe

Die erste Achse ist das Temperaturniveau. Normalkühlung, Tiefkühlung und Prozesskaltwasser stellen unterschiedliche Anforderungen. Danach folgen Anlagenleistung, Lastschwankung und mögliche Wärmerückgewinnung. Eine ganzjährige Warmwassernutzung kann die Gesamtwirtschaftlichkeit stärker beeinflussen als ein einzelner Nennwirkungsgrad.

Die zweite Achse ist der Standort. Maschinenraum, Dachaufstellung, Nachbarschaft, Fluchtwege, Personenbelegung und vorhandene Lüftung beeinflussen das Sicherheitskonzept. Bei Erweiterungen ist zu prüfen, ob Rohrnetz und Bestandsanlage weiterverwendet werden können oder ein getrenntes System sinnvoller ist.

Die dritte Achse ist die Organisation. Verfügbare Fachkräfte, Bereitschaft für Schulung, Ersatzteile, Wartungsfenster, Fernüberwachung und Reaktionsplan müssen zur Technik passen. Ein theoretisch effizientes System verliert seinen Vorteil, wenn es im Alltag nicht sicher und sauber betrieben wird.

Klima-Zentrum unterstützt österreichweit bei Industriekälte, Kälteanlagen, Wartung, Reparatur und der technischen Einordnung von Modernisierungen. Die konkrete Planung erfolgt anhand von Lastprofil und Standort, nicht anhand einer pauschalen Kältemittelpräferenz.

Bestandsanlagen und Umstieg richtig planen

Bei einer Bestandsanlage beginnt die Prüfung mit Kältemittel, Füllmenge, Alter, Dichtheit, Ersatzteillage, Energieverbrauch und verbleibender technischer Lebensdauer. Die F-Gas-Verordnung enthält gestufte Beschränkungen; konkrete Folgen hängen von Anlagenart, GWP und Zeitplan ab. Eine allgemeine Aussage wie „muss sofort ersetzt werden“ ist daher meist unseriös.

Ein Umstieg auf R717 oder R744 ist normalerweise kein einfacher Kältemitteltausch. Verdichter, Komponenten, Druckstufen, Werkstoffe, Öl, Regelung und Sicherheitsausrüstung ändern sich. Häufig ist eine neue Systemarchitektur oder eine abschnittsweise Modernisierung erforderlich.

Für die Investitionsentscheidung sollten Strom, Wartung, Wärmeerlöse beziehungsweise vermiedene Heizenergie, Produktionsrisiko und Umbauphasen gemeinsam bewertet werden. Messdaten aus dem Bestand verbessern die Auslegung und verhindern, dass alte Überdimensionierung ungeprüft fortgeschrieben wird.

Auch die Bauphase gehört in die Entscheidung. Provisorische Kälte, Umschlussfenster, Druckprüfungen, Inbetriebnahme und Schulung müssen mit Produktion und Qualitätssicherung abgestimmt werden. Ein Stufenplan kann das Ausfallrisiko reduzieren, darf aber keine unklaren Schnittstellen zwischen alter und neuer Anlage erzeugen.

Nach der Inbetriebnahme sollten Energie, Temperaturen, Drücke und Lastzustände über eine vollständige Saison ausgewertet werden. Erst der Soll-Ist-Vergleich zeigt, ob Auslegung, Wärmerückgewinnung und Regelstrategie im realen Betrieb funktionieren. Diese Daten bilden zugleich die Grundlage für Wartung und spätere Erweiterungen.
