Prozesskühlung mit Lastprofil planen: Datenlogger, Sommerreserve und stabile Produktion

Warum Nennleistung allein zu kurz greift

Die Nennleistung eines Chillers oder Rückkühlers beschreibt einen definierten Betriebspunkt. In der Praxis läuft eine Produktionsanlage aber selten konstant an diesem Punkt. Schichtbetrieb, Anfahrphasen, Werkzeugwechsel, Reinigungszeiten, Außentemperatur, Teillast und zusätzliche Verbraucher verändern die Kühllast laufend. Wer nur auf einen Maximalwert schaut, übersieht häufig genau die Dynamik, die später zu Temperaturproblemen führt.

Ein Lastprofil zeigt, wann die Anlage wirklich belastet wird. Es macht sichtbar, ob kurze Spitzen abgepuffert werden können, ob Pumpen und Volumenströme ausreichend stabil sind, ob Rückkühlung bei Hitze an Grenzen kommt und ob die Regelung unnötig schwingt. Diese Informationen sind für Neuplanung, Retrofit und Fehlersuche gleichermaßen wertvoll.

Für Betriebe ist der Nutzen konkret: weniger Rätselraten bei Sommerproblemen, bessere Angebotsgrundlagen und eine realistischere Entscheidung zwischen Nachjustierung, Speicher, zusätzlicher Rückkühlung, Redundanz oder neuem Kaltwassersatz.

• Lastprofil statt nur Nennleistung betrachten.
• Spitzen, Teillast und Anfahrphasen getrennt bewerten.
• Außentemperatur und Produktionsrhythmus mitdenken.
• Daten als Grundlage für Retrofit und Sommerreserve nutzen.

Welche Messpunkte ein brauchbares Lastprofil braucht

Ein Lastprofil entsteht nicht durch einen einzelnen Temperaturwert. Sinnvoll sind Vorlauf- und Rücklauftemperaturen, Volumenstrom oder Pumpenzustand, Außentemperatur, Betriebszustand des Chillers, Rückkühlerdaten, Speicherzustand und möglichst ein Bezug zur Produktion. Je nach Anlage kommen Druckdifferenzen, Ventilstellungen, Glykolkonzentration oder Stromaufnahme hinzu.

Wichtig ist die Platzierung. Ein Fühler direkt am Erzeuger zeigt etwas anderes als ein Messpunkt am kritischen Verbraucher. Bei längeren Leitungen, Pufferspeichern oder mehreren Produktionszonen kann eine Anlage am Chiller stabil aussehen, während am Verbraucher bereits Temperaturgrenzen erreicht werden. Deshalb sollten Messpunkte die technische Frage beantworten, nicht nur bequem montiert werden.

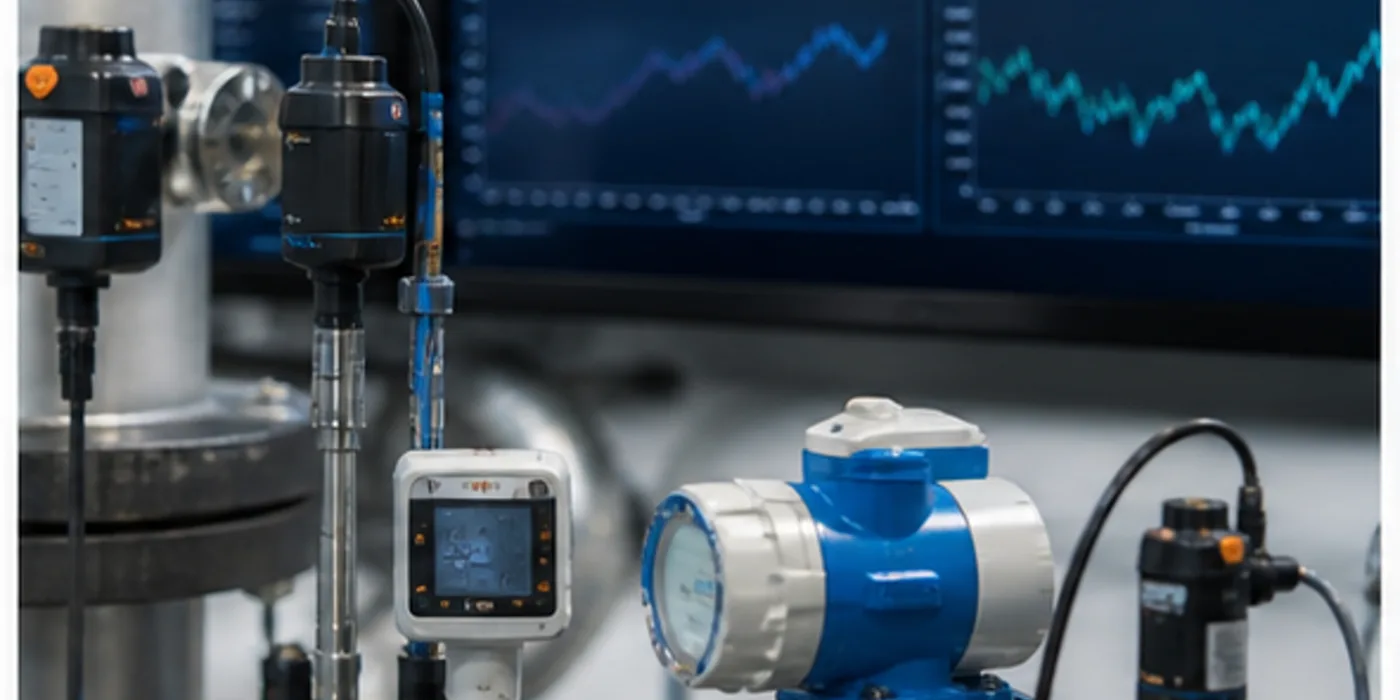

Datenlogger helfen, wenn sie ausreichend lange laufen. Ein einzelner Tag kann zufällig ruhig sein. Für saisonale Bewertung sind mehrere typische Produktionstage und möglichst auch warme Außentage sinnvoll. Bei akuten Störungen kann ein kürzeres, gezieltes Messfenster reichen, wenn der Fehler regelmäßig auftritt.

• Vorlauf, Rücklauf und Außentemperatur gemeinsam erfassen.
• Kritische Verbraucher zusätzlich zum Chiller messen.
• Produktionsereignisse oder Schichten mit den Daten verknüpfen.
• Messdauer an Fragestellung und Saison anpassen.

Sommerreserve: nicht nur mehr Kälteleistung

Wenn Prozesskühlung im Sommer instabil wird, klingt die Lösung oft einfach: mehr Leistung. In vielen Fällen liegt das Problem aber nicht allein am Chiller. Rückkühler können bei hohen Außentemperaturen weniger Wärme abführen, Lamellen verschmutzen, Pumpen erreichen ihren Betriebspunkt nicht, Glykol erhöht den Druckverlust oder ein Puffer ist zu klein, um kurze Spitzen abzufangen.

Sommerreserve bedeutet deshalb, die ganze Kette zu betrachten. Erzeuger, Hydraulik, Rückkühlung, Regelung, Wärmeübertrager, Wasserqualität und Verbraucher müssen zusammenpassen. Eine zusätzliche Maschine hilft wenig, wenn der Volumenstrom am Verbraucher fehlt oder die Rückkühlung bereits am Limit arbeitet.

Ein Lastprofil trennt diese Ursachen besser. Bleibt die Vorlauftemperatur am Chiller stabil, aber der Verbraucher wird warm, spricht das für Hydraulik, Verteilung oder Wärmeübergang. Steigt bereits die Erzeugertemperatur mit der Außentemperatur, sind Rückkühlung, Verflüssigung, Verschmutzung oder Chillerleistung genauer zu prüfen.

• Rückkühlung und Lamellenzustand vor Leistungserweiterung prüfen.
• Volumenstrom und Druckverlust in der Verteilung bewerten.
• Puffer für kurze Spitzen anders behandeln als Dauerlast.
• Sommerreserve nach Messdaten statt Bauchgefühl planen.

Datenlogger im Bestand: sinnvoll für Retrofit und Fehlersuche

Bei Bestandsanlagen ist ein temporärer Datenlogger oft der pragmatischste Einstieg. Er kann zeigen, ob Temperaturabweichungen regelmäßig auftreten, ob sie mit Außentemperatur, Schichtbeginn, Reinigungszyklen oder bestimmten Maschinen zusammenhängen. Dadurch wird eine Fehlersuche zielgerichteter und ein Retrofit-Angebot belastbarer.

Für Modernisierungen sind Daten besonders wichtig. Ohne Lastprofil wird schnell überdimensioniert oder an der falschen Stelle investiert. Vielleicht braucht die Anlage keinen komplett neuen Chiller, sondern bessere Regelung, gereinigte Wärmeübertrager, einen größeren Puffer, veränderte Pumpenlogik oder eine sauberere Trennung zwischen Produktionskreisen.

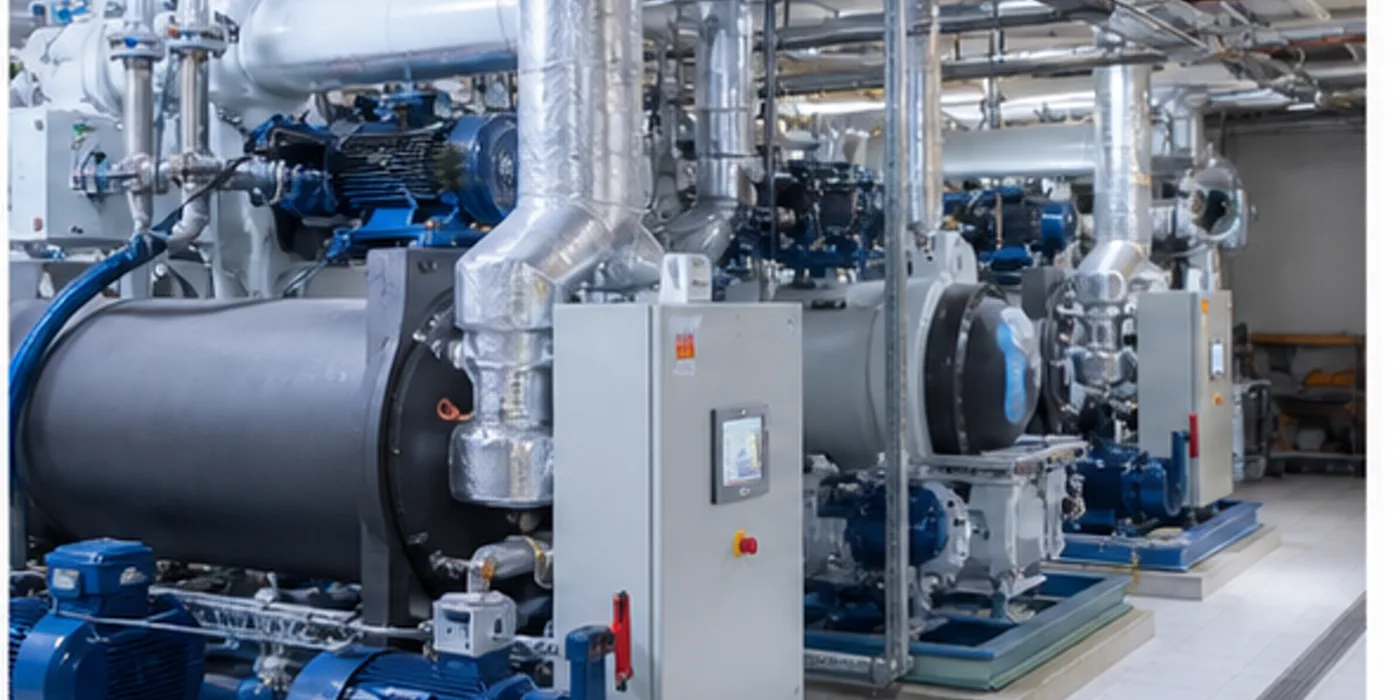

Auch Redundanz lässt sich mit Daten besser planen. Nicht jede Produktion braucht dieselbe N+1-Logik. Entscheidend sind Kritikalität, Wiederanlaufzeit, Produktschaden, Verfügbarkeit von Ersatzteilen und die Frage, ob Teilbetrieb bei Ausfall noch möglich ist.

• Temporäre Messung vor größeren Investitionen nutzen.
• Retrofit nach Engpass statt nach Vermutung planen.
• Redundanz an Produktionsrisiko und Wiederanlauf koppeln.
• Messpunkte nach der Modernisierung erneut prüfen.

Wie Betriebe die Messung vorbereiten

Vor einer Messung sollte klar sein, welche Frage beantwortet werden soll. Geht es um sommerliche Leistungseinbrüche, schwankende Produktqualität, zu hohe Rücklauftemperaturen, Pumpenprobleme, Energieverbrauch oder eine geplante Erweiterung? Daraus ergeben sich Messpunkte, Dauer und benötigte Begleitdaten.

Betriebe sollten außerdem Produktionszeiten, geplante Stillstände, Reinigungen, Chargenwechsel und besondere Lasten notieren. Ohne diese Kontextdaten sind Kurven schwer zu interpretieren. Ein Temperaturanstieg kann normal sein, wenn gerade eine große Last zugeschaltet wurde; er ist kritisch, wenn er ohne Prozessbezug auftritt.

Klima-Zentrum unterstützt Betriebe in Österreich bei Industriekälte, Prozesskühlung, Kälteanlagen und servicefähigen Wartungskonzepten. Für Bestandsanlagen ist eine Messphase oft der sauberste Weg, bevor Chiller, Rückkühler, Puffer oder Regelung verändert werden.

• Fragestellung vor der Messung definieren.
• Typische Produktionstage und Lastspitzen erfassen.
• Messwerte mit Schicht- und Prozessereignissen abgleichen.
• Ergebnisse in Maßnahmen für Wartung, Regelung oder Ausbau übersetzen.

Quellen und fachliche Orientierung

Für die technische Einordnung wurden Hersteller- und Branchenleitfäden zu Kaltwassersystemen, Energieeffizienz und industrieller Rückkühlung herangezogen. Sie stützen vor allem die Punkte Lastverhalten, Teillast, Hydraulik, Rückkühlung und Wartbarkeit.

• Trane: Application Guide zu modularen Chiller-Systemen.
• Eurovent: Brancheninformationen zu Kühl- und Rückkühltechnik.
• Eurovent: Empfehlungen und Leitfäden zu Kühl- und Rückkühltechnik.
