Prozesskühlung: Druckverlust im Glykolkreislauf erkennen, einordnen und dauerhaft beheben

Druckverlust ist ein Symptom, kein einzelner Fehler

Ein Glykolkreislauf in der Prozesskühlung ist ein hydraulisches System. Druckverlust kann durch Leckagen, Luftaustrag, defektes Ausdehnungsgefäß, falschen Vordruck, undichte Armaturen, verstopfte Filter, Pumpenprobleme oder wiederholtes Entlüften entstehen. Der sichtbare Druck am Manometer ist nur ein Hinweis, nicht die Diagnose.

Besonders tückisch sind schleichende Veränderungen. Die Produktion läuft noch, aber Vorlauf- und Rücklauftemperaturen driften, einzelne Verbraucher werden schlechter versorgt oder die Anlage braucht länger, um Lastwechsel abzufangen. Bei Chiller- oder Rückkühlsystemen kann das den Eindruck einer Kälteleistungsstörung erzeugen, obwohl die Ursache im Volumenstrom liegt.

In Produktionsumgebungen wird die Ursache zusätzlich durch Prozessänderungen verdeckt. Neue Werkzeuge, andere Taktzeiten, zusätzliche Maschinen oder saisonal höhere Umgebungstemperaturen verändern die Last. Wenn die Hydraulik nicht mitdokumentiert wird, wirkt die Störung wie ein plötzliches Anlagenproblem, obwohl sich das System über Wochen in einen Grenzbereich bewegt hat.

Für Betriebe ist deshalb eine Historie wichtig. Wann wurde zuletzt Glykol ergänzt? Welche Konzentration wurde gemessen? Gibt es Druckschwankungen nur bei Temperaturwechsel? Sind Filterdifferenzdruck, Pumpenstrom und Ventilstellungen dokumentiert? Ohne diese Daten wird jede Störung zur Momentaufnahme.

• Druckverlauf und Glykolkonzentration gemeinsam bewerten
• Volumenstrom, Filter und Pumpen nicht getrennt betrachten
• Schleichende Änderungen als Produktionsrisiko ernst nehmen
• Nachfüllen nur mit Ursachenprüfung kombinieren

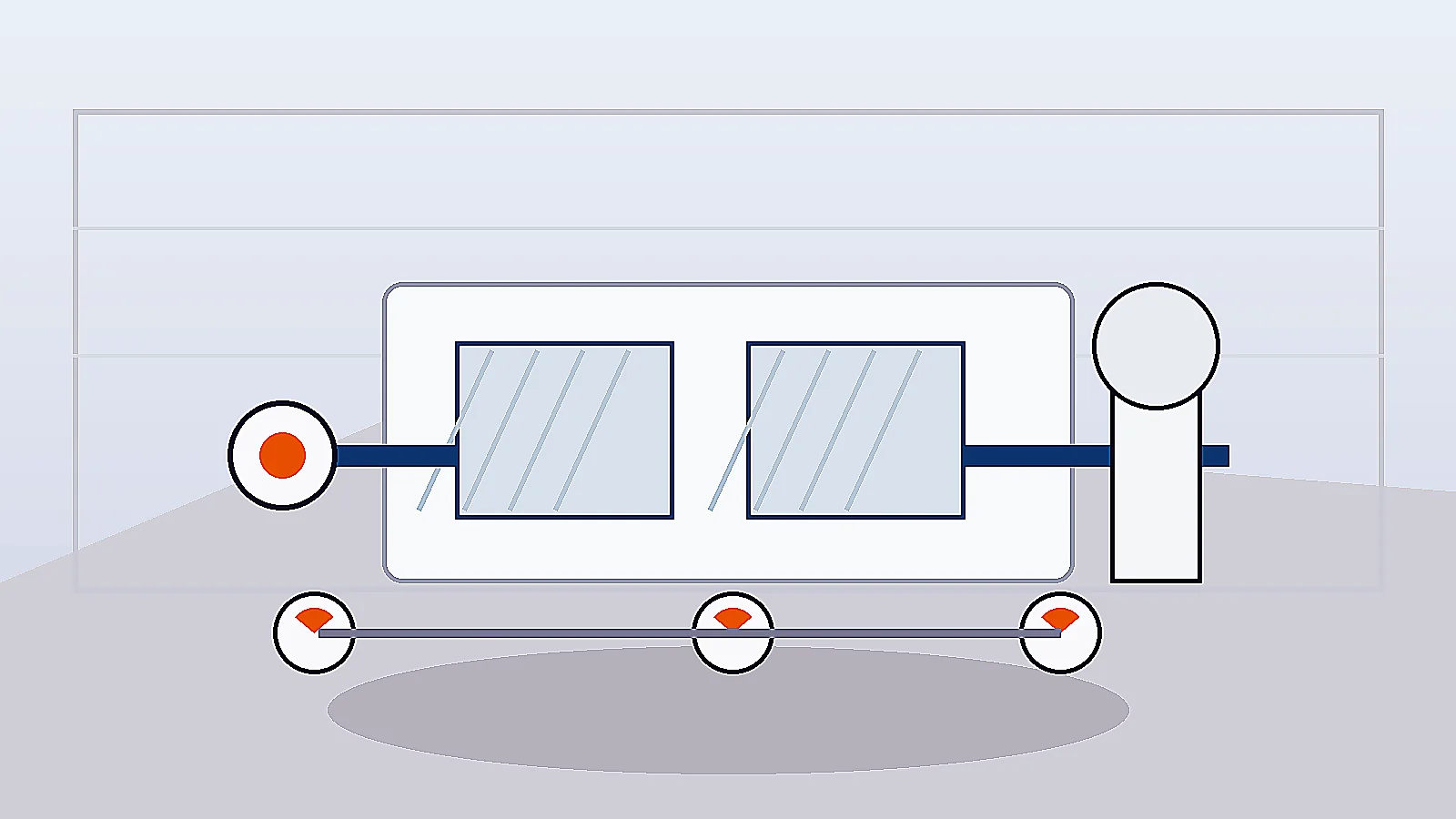

Pumpen, Filter und Volumenstrom

Wenn der Volumenstrom sinkt, verschlechtert sich die Wärmeabfuhr an Werkzeugen, Maschinen, Wärmetauschern oder Produktionsprozessen. Eine Pumpe kann mechanisch in Ordnung sein und trotzdem nicht den benötigten Betriebspunkt liefern, wenn Filter zugesetzt sind, Luft im System steht, Ventile falsch eingestellt sind oder das Medium eine andere Viskosität hat als geplant.

Glykol erhöht je nach Konzentration die Viskosität gegenüber Wasser. Das ist für Frostschutz und Betriebssicherheit nötig, beeinflusst aber Pumpenleistung, Druckverlust und Wärmeübergang. Deshalb sollte die Konzentration nicht nach Gefühl, sondern passend zur Anlage und Umgebungstemperatur eingestellt und dokumentiert werden.

Ein häufiger Fehler ist die isolierte Bewertung der Kälteerzeugung. Wenn der Chiller seine Solltemperatur erreicht, aber am Verbraucher zu wenig Leistung ankommt, liegt die Ursache oft im hydraulischen Kreis. Dann helfen zusätzliche Kälteleistung oder niedrigere Sollwerte nur begrenzt. Entscheidend ist, ob die Wärme am Verbraucher aufgenommen und stabil zum Erzeuger zurückgeführt wird.

Filter sind häufige Engstellen. Ein verschmutzter Filter kann eine Anlage schützen und gleichzeitig den Prozess schwächen. Entscheidend ist, ob der Differenzdruck überwacht, die Reinigung geplant und das Filterbild als Hinweis auf Korrosion, Schmutzeintrag oder biologische Belastung genutzt wird.

Ausdehnungsgefäß, Luft und Temperaturwechsel

Ein korrekt dimensioniertes und eingestelltes Ausdehnungsgefäß stabilisiert den Druck bei Temperaturänderungen. Ist der Vordruck falsch, die Membran beschädigt oder das Gefäß zu klein, entstehen starke Druckschwankungen. Das wird oft fälschlich als Leckage interpretiert oder durch wiederholtes Nachfüllen überdeckt.

Luft im System ist ein zweiter Klassiker. Sie reduziert Wärmeübertragung, erzeugt Geräusche, stört Pumpen und kann Korrosion fördern. Wiederholtes Entlüften ohne Ursachenklärung ist ein Warnsignal: Entweder war die Befüllung nicht sauber, es gibt Undichtheiten, das Ausdehnungsgefäß arbeitet nicht korrekt oder die hydraulische Einbindung begünstigt Luftansammlung.

Temperaturwechsel in der Produktion verschärfen das Thema. Wenn eine Anlage am Morgen kalt startet, später hohe Last fährt und abends wieder abkühlt, muss die Druckhaltung über den gesamten Bereich stabil bleiben. Ein einzelner Messwert im ruhigen Zustand reicht dafür nicht aus.

Für die Praxis lohnt sich eine Messreihe über mehrere Betriebszustände. Druck im Stillstand, Druck bei kaltem Medium, Druck unter Last und Druck nach Abschaltung zeigen mehr als ein einzelner Wert. Wenn der Druck nur bei Erwärmung stark steigt oder nach Abkühlung unter die Mindestgrenze fällt, rückt die Druckhaltung in den Vordergrund.

• Vordruck und Anlagenfülldruck passend einstellen
• Druckschwankungen über Temperaturbereiche dokumentieren
• Luftabscheider und Entlüftungspunkte prüfen
• Wiederholtes Entlüften als Diagnosehinweis behandeln

Wasserqualität und Korrosion als Langzeitthema

Glykolkreisläufe altern. pH-Wert, Inhibitoren, Schmutz, Sauerstoffeintrag und Materialmix beeinflussen Korrosion und Ablagerungen. Wenn Filter häufig verschmutzen oder Wärmetauscherleistung sinkt, sollte nicht nur gespült werden. Die Ursache des Schmutzeintrags muss verstanden werden.

Eine sinnvolle Wartung betrachtet deshalb Medium, Hydraulik und Kälteerzeuger zusammen. Analysen von Glykolkonzentration, pH-Wert und optischem Zustand helfen, aber sie ersetzen nicht die Prüfung von Pumpen, Filtern, Armaturen, Druckhaltung und Wärmeübertragern.

Für Produktionsbetriebe ist der wirtschaftliche Punkt klar: Ein instabiler Glykolkreis kann Ausschuss, Maschinenstillstand und Notmaßnahmen verursachen. Eine geplante Wartung ist meist günstiger als eine ungeplante Unterbrechung unter Produktionsdruck.

Bei kritischen Prozessen sollte außerdem geklärt werden, welche Werte als Eingriffsgrenze gelten. Ein leichter Druckabfall kann beobachtet werden, ein wiederkehrender Verlust nach jedem Nachfüllen dagegen braucht eine Eskalation. Klare Grenzwerte verhindern, dass Bediener aus Gewohnheit immer wieder Medium ergänzen und damit die eigentliche Ursache über Monate verdecken.

Für Mehrmaschinenanlagen empfiehlt sich eine Priorisierung nach Produktionsrisiko. Welche Verbraucher dürfen kurzzeitig höhere Temperaturen sehen, welche nicht? Welche Maschine verursacht Ausschuss, wenn die Kühlung instabil wird? Diese Bewertung hilft, Wartungsfenster, Ersatzteile und Notmaßnahmen wirtschaftlich zu planen.

Wie Klima-Zentrum bei Prozesskühlung unterstützt

Klima-Zentrum unterstützt Betriebe in Österreich bei Industriekälte, Prozesskühlung, Chiller-Systemen und Kälteanlagen. Bei Druckverlust im Glykolkreislauf geht es um mehr als Nachfüllen: Hydraulik, Druckhaltung, Medium, Pumpen, Filter, Wärmeübertrager und Betriebsdaten müssen zusammenpassen.

Ein strukturierter Service schafft Vergleichswerte. Wenn Druck, Glykolkonzentration, Vorlauf, Rücklauf, Pumpenbetrieb und Filterzustand dokumentiert sind, lassen sich spätere Abweichungen deutlich schneller einordnen.

Je nach Anlage kann daraus ein einfacher Wartungsplan entstehen: Medium prüfen, Filterzustand bewerten, Druckhaltung kontrollieren, Pumpenbetrieb dokumentieren, Verbraucher mit kritischer Last priorisieren und auffällige Messwerte vor der nächsten Produktionsspitze bearbeiten. Das macht die Prozesskühlung planbarer und reduziert ungeplante Eingriffe.
