Kälteverbraucher und Temperaturzonen vollständig erfassen
Der erste Schritt ist eine Verbraucherlandkarte. Sie unterscheidet Prozesskühlung, Kühl- und Tiefkühlräume, Rohwarenlager, Zwischenpuffer, Verpackungszonen und gegebenenfalls Komfortkühlung. Für jeden Verbraucher werden Solltemperatur, zulässige Schwankung, Produktmenge, Einbringtemperatur, Abkühlzeit, Betriebsfenster und Kritikalität dokumentiert. Nur so lässt sich erkennen, welche Lasten gleichzeitig auftreten.
Nicht jede Zone benötigt dasselbe Temperaturniveau. Werden alle Verbraucher aus einem unnötig kalten gemeinsamen Netz versorgt, sinkt die Effizienz und Regelung wird schwieriger. Getrennte Temperaturstufen oder sinnvoll ausgelegte Sekundärkreise können den Betrieb verbessern. Die Entscheidung hängt jedoch von Last, Leitungswegen, Hygieneanforderungen und Investitionsaufwand ab.
Das europäische BREF für die Lebensmittel-, Getränke- und Milchindustrie betrachtet die gesamte Prozesskette. Für die Kältetechnik ist dieser Systemansatz entscheidend: Produkt, Prozess, Wasser, Reinigung, Energie und Betriebsorganisation beeinflussen einander. Ein isolierter Komponententausch löst selten ein Problem, dessen Ursache im Produktionsablauf liegt.
- Alle Prozess- und Raumkälteverbraucher aufnehmen.
- Solltemperatur und zulässige Schwankung je Verbraucher trennen.
- Einbringtemperatur, Produktmenge und Abkühlzeit dokumentieren.
- Kritische Verbraucher und mögliche Überbrückungszeit markieren.
Lastprofil aus Schichten und Produktionsplan ableiten
Eine Tages- oder Wochenkurve ist aussagekräftiger als die Summe aller Nennleistungen. Beim Produktionsstart laufen häufig mehrere Verbraucher gleichzeitig an. Warme Rohware trifft ein, Linien werden hochgefahren und Kühlräume werden häufiger geöffnet. In der Nachtschicht kann dagegen eine kleinere Grundlast dominieren. Saisonale Produktwechsel verändern Mengen, Feuchte und gewünschte Abkühlzeiten zusätzlich.
Für die Planung werden Zeitstempel aus Produktion und Kälteanlage zusammengeführt. Nützlich sind Vor- und Rücklauftemperaturen, Volumenstrom, Verdichterstufen, elektrische Leistung, Pumpendrehzahlen und relevante Raum- oder Produkttemperaturen. Schon wenige repräsentative Wochen zeigen, ob Spitzen durch echte Produktlast, gleichzeitigen Anlagenstart oder ungünstige Regelung entstehen.

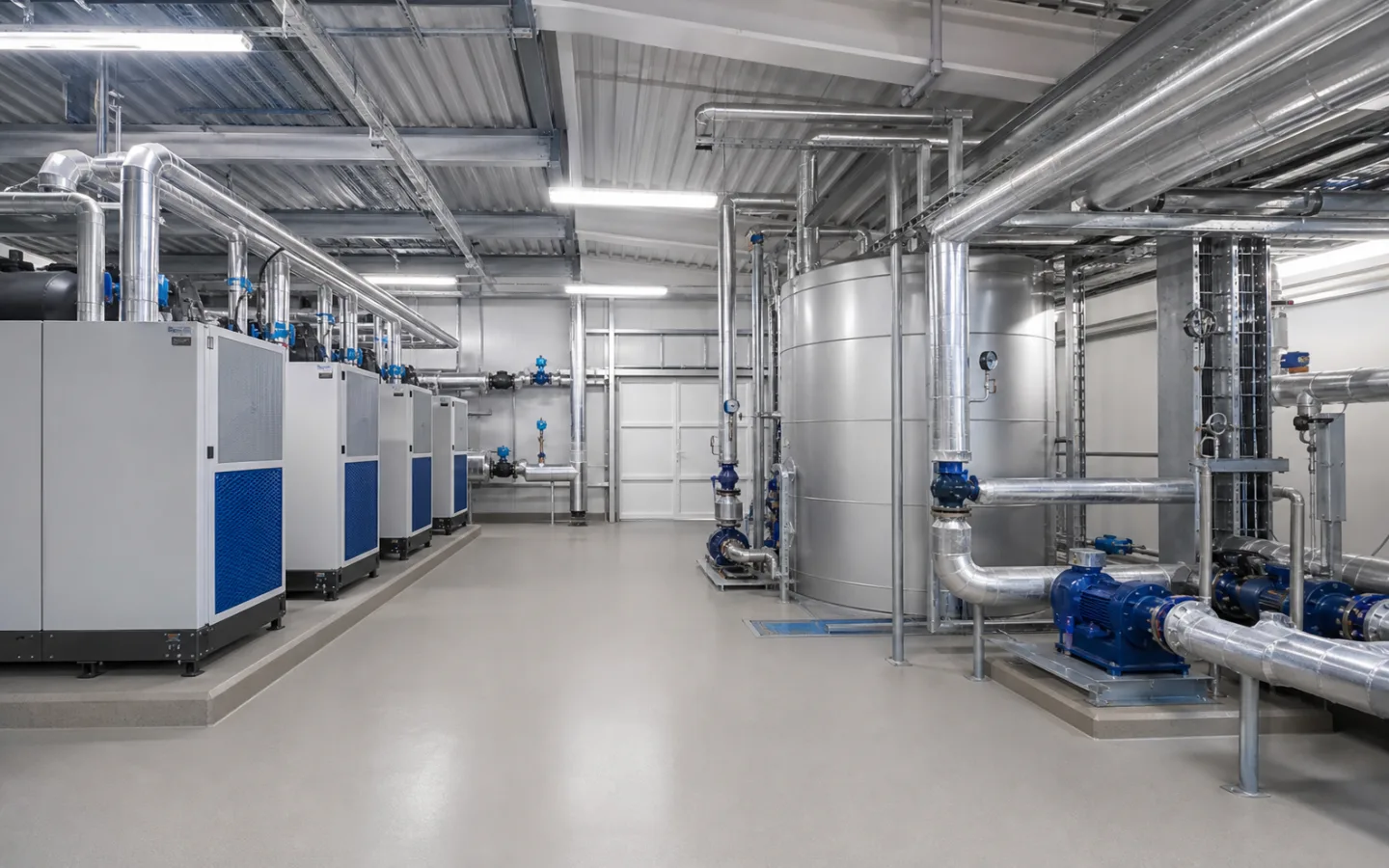

Reserven sollten begründet sein. Zu wenig Leistung gefährdet Abkühlzeiten und Prozessstabilität; starke Überdimensionierung kann Takten, hohe Mindestlast und ineffizienten Teillastbetrieb verursachen. Modulare Erzeuger, abgestufte Verdichter und ausreichendes Systemvolumen helfen, Grundlast und Spitzenlast ohne ständige Starts abzudecken.
- Produktionskalender mit Anlagenmesswerten synchronisieren.
- Startspitzen und dauerhafte Grundlast unterscheiden.
- Saisonale Artikel und maximale Schichtbelegung berücksichtigen.
- Reserve aus Wachstum und Prozessrisiko statt Pauschale ableiten.

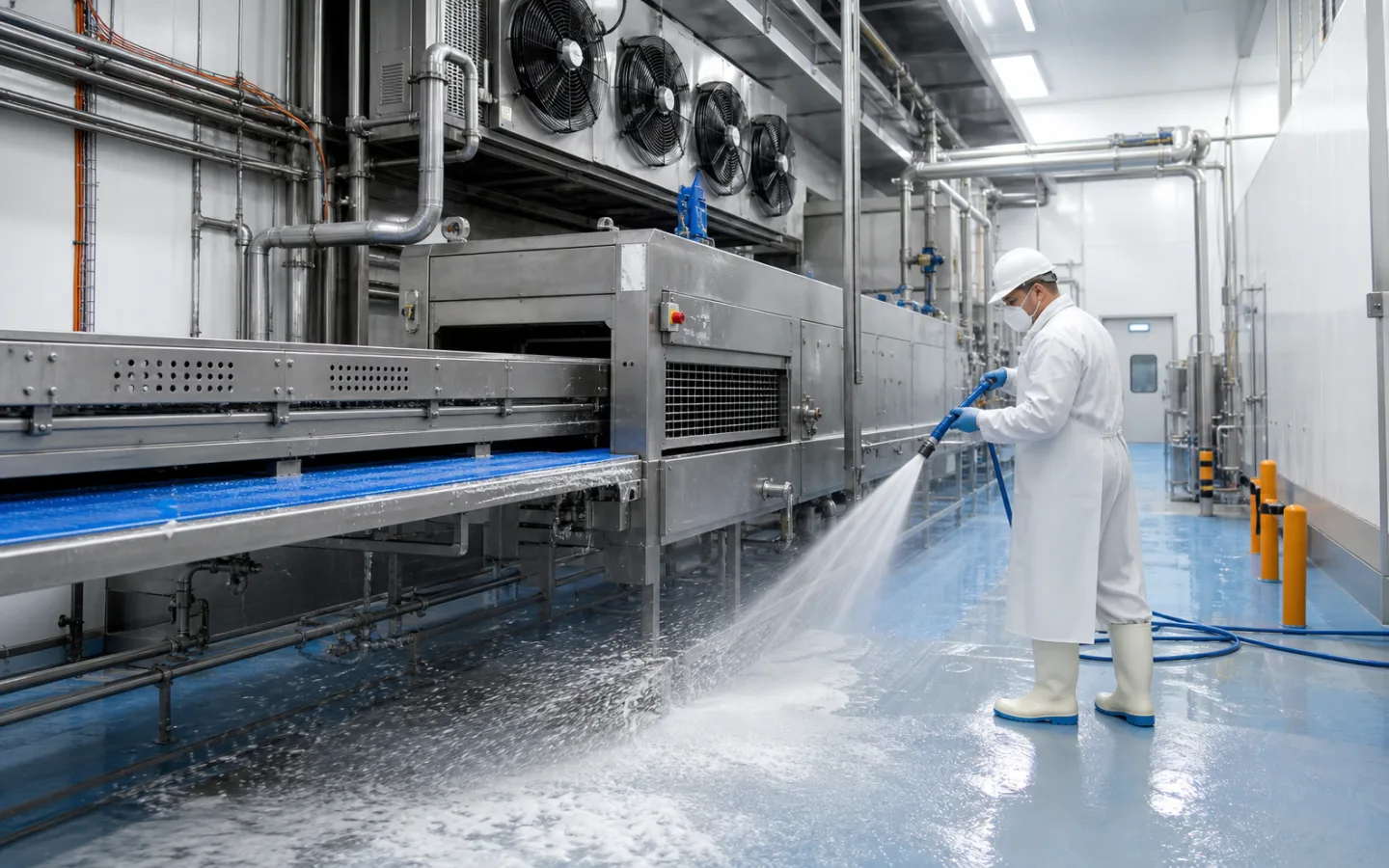

Reinigung als eigene thermische und hydraulische Phase planen
Reinigungsphasen verändern den Betrieb deutlich. Warmes Wasser, geöffnete Türen, feuchte Oberflächen und abgeschaltete Produktionsmaschinen verschieben Wärme- und Feuchtelasten. Gleichzeitig können einzelne Verdampfer oder Prozesswärmetauscher aus hygienischen Gründen nicht normal betrieben werden. Diese Phase muss im Lastprofil separat erscheinen.
Nach einer Nassreinigung sollte die Anlage kontrolliert in den Produktionszustand zurückkehren. Kondensat muss sicher ablaufen, Verdampfer und Schutzbereiche müssen trocken und frei sein, Sensoren dürfen nicht verstellt oder abgedeckt sein. Ein zu früher Neustart kann Feuchte verteilen; ein zu später Neustart verlängert die Wiederabkühlung und erhöht die Startspitze.
Reinigungschemie, Wasserstrahl und Temperatur müssen mit Anlagenmaterialien und Schutzarten vereinbar sein. Elektrische Komponenten, Fühler, Ventilatoren und Dämmung sind keine beliebigen Waschflächen. Klare Übergabepunkte zwischen Reinigung, Produktion und Technik vermeiden, dass Störungen erst beim Schichtstart auffallen.
- Reinigung als eigenen Betriebszustand dokumentieren.
- Kondensatwege und Verdampfer nach Nassreinigung prüfen.
- Schutzarten und Materialverträglichkeit beachten.
- Freigabe zwischen Reinigung, Technik und Produktion definieren.
Hydraulik, Regelung und Energieeffizienz zusammen bewerten
Bei wasser- oder glykolgeführten Systemen bestimmen Volumenstrom und Temperaturspreizung die übertragene Leistung. Dauerhaft hohe Pumpendrehzahlen bei kleiner Spreizung können auf ungünstige Regelung, hydraulischen Kurzschluss oder zu hohen Volumenstrom hinweisen. Große Spreizung und schwache Verbraucherleistung können dagegen durch Filter, Ventile, Pumpen oder verschmutzte Wärmeübertrager verursacht werden.
Klimaaktiv empfiehlt für die Bewertung bestehender Kältesysteme die Erhebung von Betriebstemperaturen, Verschaltung, Hauptkomponenten und Parametern. Dazu gehören auch Verdampfungs- und Verflüssigungsbedingungen, Ventilatoren, Rückkühler und Abwärmenutzung. Die größte Wirkung entsteht häufig aus abgestimmten Maßnahmen statt aus einem einzelnen Effizienzbauteil.
Sollwerte sollten nur so tief sein, wie Prozess und Produktsicherheit es verlangen. Jedes unnötig niedrige Temperaturniveau erhöht die Verdichterarbeit. Gleichzeitig darf Effizienz nie durch unzulässige Produkttemperaturen erkauft werden. Änderungen werden deshalb mit Produktion, Qualitätssicherung und Technik geplant, gemessen und nach einer definierten Beobachtungszeit bewertet.
- Volumenstrom und Spreizung gemeinsam interpretieren.
- Pumpen, Ventile und Verbraucher hydraulisch abgleichen.
- Temperaturniveaus pro Prozess technisch begründen.
- Optimierungen mit Qualitätsanforderungen abstimmen.
Monitoring, Redundanz und Erweiterung
Ein nützliches Monitoring zeigt nicht nur Störungen, sondern Trends: längere Abkühlzeit, steigende Verflüssigungstemperatur, sinkende Spreizung, häufigere Verdichterstarts oder wachsenden Energieeinsatz je Produktionsmenge. Alarmgrenzen benötigen Verzögerung, Priorität und klare Reaktion, damit das Team zwischen Beobachtung, Eingriff und Produktionsentscheidung unterscheiden kann.
Redundanz richtet sich nach Ausfallfolge. Kritische Kühlräume oder Prozesse benötigen möglicherweise eine definierte Notleistung, während andere Verbraucher vorübergehend reduziert werden können. Pumpen, Sensoren, Regelung, Stromversorgung und Rückkühlung gehören ebenso in die Ausfallanalyse wie der Verdichter. Eine zweite Maschine hilft wenig, wenn beide von derselben kritischen Pumpe abhängen.
Klima-Zentrum unterstützt Lebensmittelbetriebe in Österreich bei Planung, Wartung, Reparatur und Optimierung von Industrie- und Gewerbekälte. Vor Erweiterungen werden reale Messwerte, Schichtplan, Produktlasten, Reinigung und Infrastrukturreserven zusammengeführt. Dadurch lässt sich entscheiden, ob Erzeugung, Puffer, Verteilung, Verbraucher oder Regelung zuerst angepasst werden sollten.
- Energiekennzahlen auf Produktionsmenge und Betriebszustand beziehen.
- Alarmwege mit Qualitätssicherung und Produktion abstimmen.
- Redundanz für die gesamte Funktionskette bewerten.
- Erweiterungen auf Messdaten des Bestands stützen.
Quellen und weiterführende Informationen
Kälte-Lastprofil Ihres Betriebs bewerten
Klima-Zentrum analysiert Prozesslasten, Schichten, Reinigung, Hydraulik, Monitoring und Erweiterungsreserven für Lebensmittelbetriebe in ganz Österreich.
Industriekälte besprechenHäufige Fragen
Wie wird das Lastprofil einer Lebensmittelproduktion erstellt?
Aus zeitlich zugeordneten Produktmengen, Einbringtemperaturen, Abkühlzeiten, Schicht- und Reinigungsplan sowie Messwerten von Erzeugung und Verteilung.
Warum darf man Nennleistungen nicht einfach addieren?
Weil nicht alle Verbraucher gleichzeitig ihre maximale Leistung benötigen. Entscheidend ist der reale Gleichzeitigkeitsfall; dennoch müssen kritische Spitzen sicher abgedeckt werden.
Wie beeinflusst Reinigung die Kälteanlage?
Warmes Wasser, Feuchte, offene Türen und veränderte Betriebszustände erhöhen oder verschieben Lasten. Auch Wiederanlauf und Kondensatführung müssen geplant werden.
Welche Messwerte sind besonders wichtig?
Vor- und Rücklauftemperaturen, Volumenstrom, elektrische Leistung, Verdichterstarts, Pumpendrehzahlen sowie Prozess-, Produkt- und Raumtemperaturen.
Wie viel Redundanz braucht ein Lebensmittelbetrieb?
Das ergibt sich aus Ausfallfolge, zulässiger Überbrückungszeit und priorisierten Verbrauchern. Redundanz muss die gesamte Funktionskette einbeziehen.
