Kältespeicher in der Industriekälte: Lastspitzen verschieben und Kälteanlagen stabiler betreiben

Welche Aufgabe ein Kältespeicher übernimmt

Ein Speicher erzeugt keine zusätzliche Kälte, sondern verschiebt Erzeugung und Nutzung. Bei hohem Prozessbedarf liefert er kurzfristig Leistung, während der Kälteerzeuger gleichmäßiger arbeitet. In lastarmen Zeiten wird der Speicher wieder geladen.

Das kann elektrische Leistungsspitzen senken, Verdichterstarts reduzieren und Reserve für kurze Prozesssprünge schaffen. Voraussetzung ist, dass die gespeicherte Energiemenge zur Dauer und Höhe der Spitze passt. Ein großer Tank allein garantiert keinen Nutzen.

Für sensible Prozesse kann ein Speicher außerdem Reaktionszeit gewinnen. Er ersetzt jedoch keine definierte Redundanz, wenn ein Ausfall über längere Zeit überbrückt werden muss. Speicherdauer und zulässiger Temperaturanstieg müssen konkret berechnet werden.

Typische Anwendungen sind Prozesskühlung, Lebensmittelproduktion, Getränkeindustrie, Kunststoffverarbeitung und Anlagen mit stark schwankenden Schicht- oder Chargenlasten.

• Leistungsspitze und Energiemenge getrennt bestimmen
• Lade- und Entladefenster aus realen Betriebsdaten ableiten
• Speicher nicht mit vollständiger Ausfallsicherheit verwechseln
• Temperaturgrenzen des Prozesses dokumentieren

Pufferspeicher, Schichtspeicher und Latentspeicher

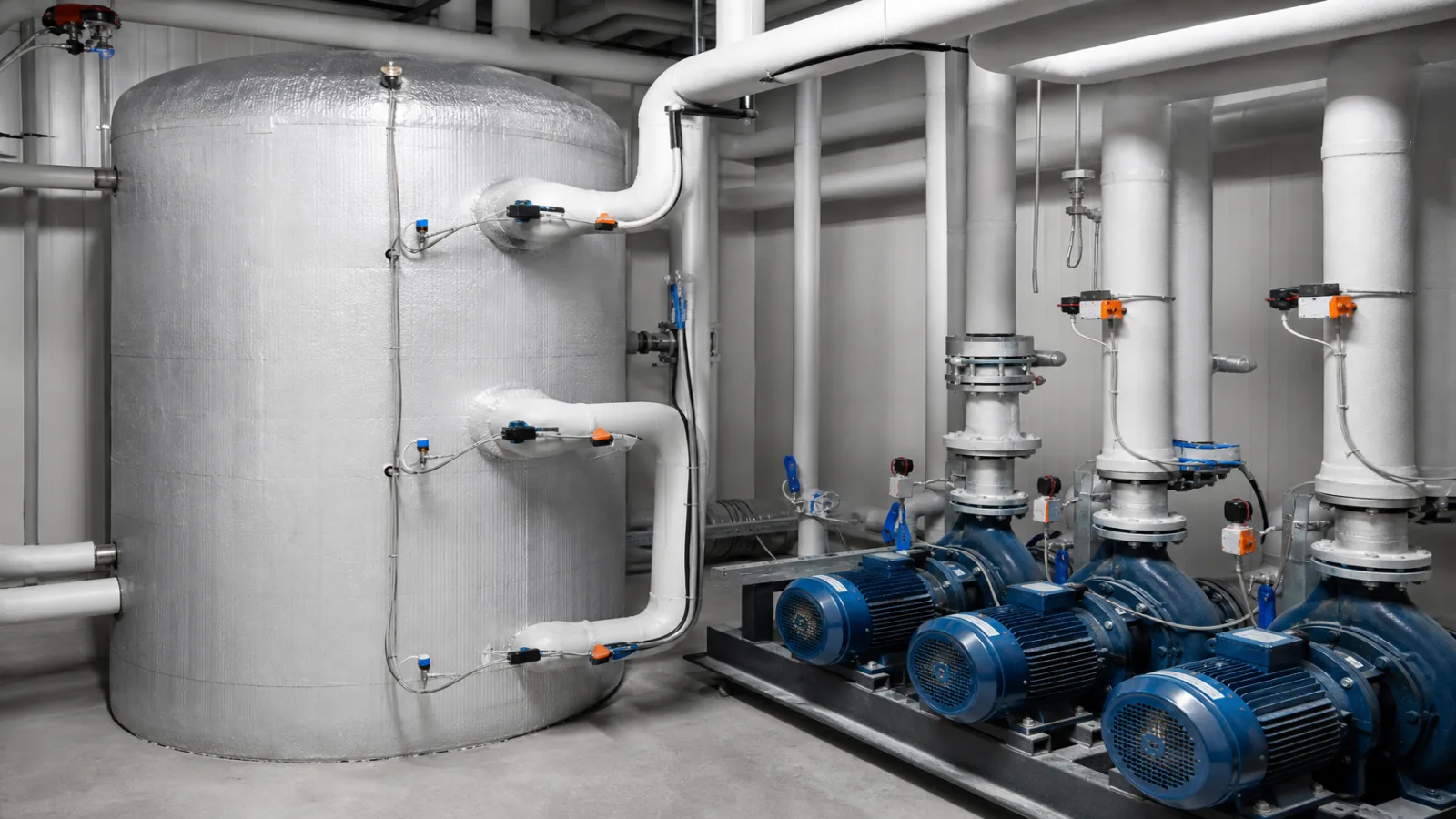

Ein Wasser- oder Glykolpuffer speichert sensible Wärme über eine Temperaturdifferenz. Seine nutzbare Kapazität hängt von Volumen, Medium und tatsächlich fahrbarer Spreizung ab. Je enger der Prozess seine Vorlauftemperatur begrenzt, desto weniger Energie lässt sich pro Kubikmeter nutzen.

Schichtung verbessert die Nutzbarkeit, wenn warme und kalte Zonen hydraulisch erhalten bleiben. Hohe Eintrittsgeschwindigkeiten, falsche Anschlüsse oder ungünstige Pumpenführung vermischen den Tank und reduzieren die verfügbare Kältequalität.

Latent- oder Eisspeicher nutzen einen Phasenwechsel und erreichen eine höhere Energiedichte. Dafür sind Temperaturhub, Vereisungsstrategie, Wärmeübertrager und Abtau- beziehungsweise Entladeverhalten anspruchsvoller.

Die passende Speicherart folgt deshalb nicht einem allgemeinen Effizienzranking. Entscheidend sind Prozesstemperatur, Platz, Lastdauer, Ladezeit, bestehende Hydraulik und die Frage, ob Leistung, Energie oder Ausfallsicherheit im Vordergrund steht.

Hydraulik und Regelung entscheiden über den Nutzen

Speicher, Erzeugerkreis und Verbraucherkreis müssen hydraulisch beherrscht werden. Volumenströme, Pumpen, Ventile und Messstellen bestimmen, ob der Speicher gezielt geladen wird oder nur als großer Mischbehälter arbeitet.

Eine Regelung braucht klare Prioritäten: Prozesssollwert sichern, Speicher laden, Spitzen begrenzen und Mindestlaufzeiten der Kälteerzeuger respektieren. Ohne abgestimmte Logik können Pumpenenergie und Mischverluste den erwarteten Vorteil aufzehren.

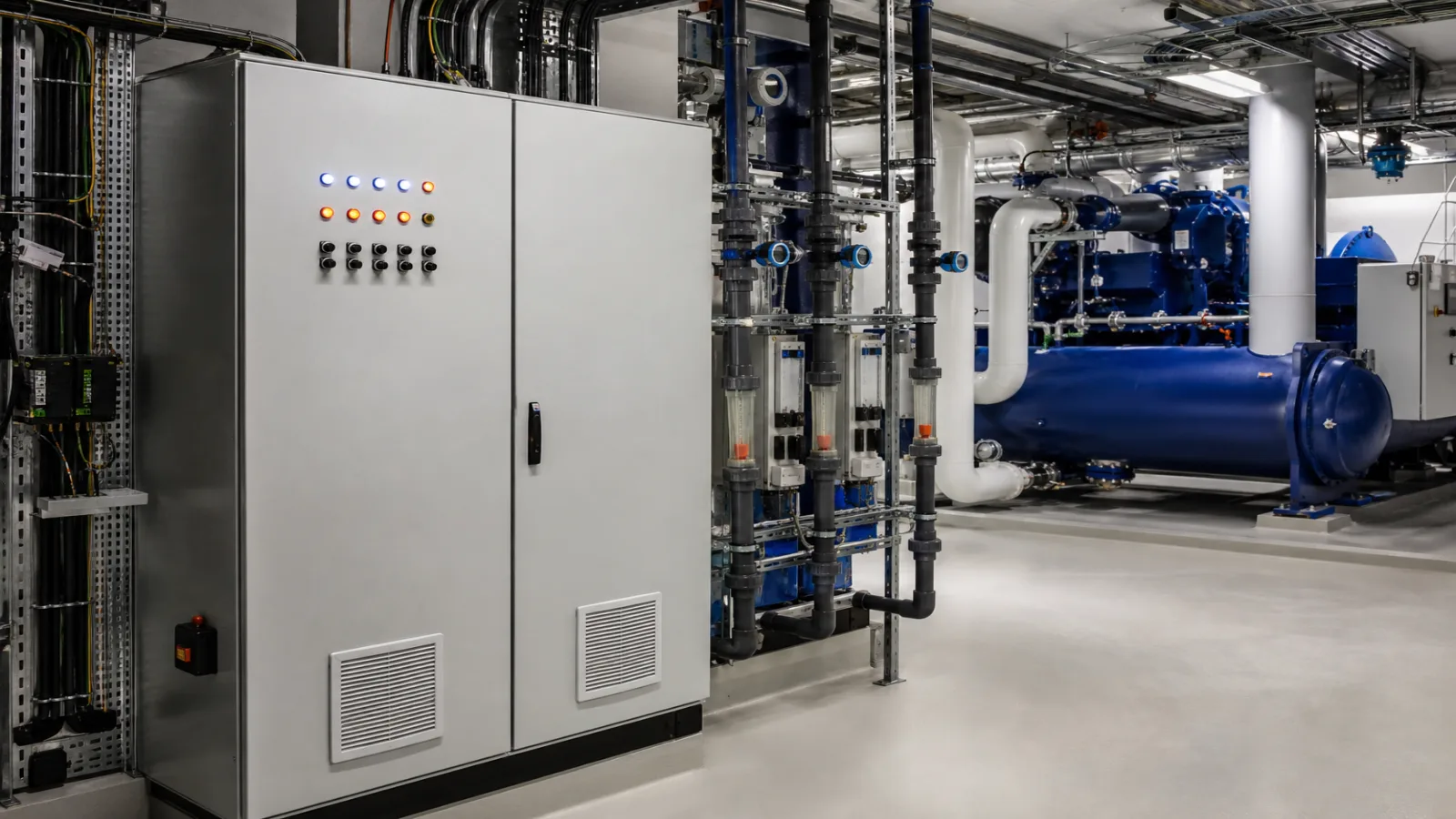

Für Lastverschiebung sind Energiezähler, Temperaturen oben und unten im Speicher, Volumenstrom sowie elektrische Leistung der Kälteerzeuger sinnvoll. Nur damit lässt sich erkennen, wie viel Kälte tatsächlich geladen und wieder nutzbar entnommen wurde.

Auch Fehlerfälle gehören in die Logik. Sensorfehler, klemmende Ventile oder eine unerwartet hohe Dauerlast dürfen den Prozess nicht unbemerkt in einen kritischen Temperaturbereich führen.

• Temperaturen und Volumenstrom messen
• Ladezustand aus realen Energiedaten ableiten
• Pumpenenergie in die Bilanz aufnehmen
• Alarme und sichere Rückfallebene definieren

Wirtschaftlichkeit mit Lastprofil statt Prospektwert

Die Wirtschaftlichkeit hängt von vermiedenen Leistungsspitzen, Stromtarif, Betriebsstunden, zusätzlicher Pumpenarbeit, Speicherverlusten und Investitionskosten ab. Eine Jahreszahl aus Durchschnittsverbrauch reicht nicht.

Zuerst wird ein zeitlich aufgelöstes Lastprofil benötigt. Daraus ergeben sich Höhe, Dauer und Häufigkeit der Spitzen sowie mögliche Ladefenster. Danach kann geprüft werden, welche Speichergröße technisch nutzbar und wirtschaftlich plausibel ist.

Bestehende Anlagen profitieren nur, wenn der Erzeuger in den Ladefenstern freie Kapazität hat. Muss allein zum Laden zusätzliche Spitzenleistung installiert werden, verändert das die Rechnung deutlich.

Nach Inbetriebnahme sollte ein Soll-Ist-Vergleich erfolgen. Werden Spitzen wirklich reduziert? Bleibt die Vorlauftemperatur stabil? Wie oft ist der Speicher vollständig geladen oder leer? Diese Fragen machen Optimierung messbar.

Auslegung, Inbetriebnahme und laufende Optimierung

Für die Vorplanung sollten mindestens elektrische Leistung, Vor- und Rücklauftemperatur, Volumenstrom und Produktionszustand zeitgleich aufgezeichnet werden. Ein Lastprofil in Viertelstundenauflösung zeigt elektrische Spitzen, bildet kurze thermische Ereignisse aber nicht immer vollständig ab. Prozessdaten und Anlagenmessung müssen deshalb synchronisiert werden. Nur dann ist erkennbar, ob eine Stromspitze wirklich aus Kältebedarf, aus einem Verdichterstart oder aus anderen Verbrauchern entsteht.

Die Berechnung trennt Speicherleistung und Speicherkapazität. Leistung beschreibt, wie schnell Kälte abgegeben werden muss; Kapazität beschreibt, wie lange dieser Beitrag verfügbar ist. Wärmeübertrager, Pumpen und Rohrnetz müssen die Leistung übertragen können, während Tankvolumen und Temperaturhub die Energiemenge bestimmen. Ein Speicher kann rechnerisch genug Energie enthalten und dennoch wegen zu kleinem Volumenstrom die Prozessspitze nicht decken.

Bei der Inbetriebnahme werden Lade- und Entladefälle unter realen Bedingungen getestet. Dazu gehören unterschiedliche Produktionslasten, teilweise geladener Speicher, Übergang zwischen Erzeuger und Speicher sowie das Verhalten bei Sensor- oder Kommunikationsfehlern. Die Regelung muss verhindern, dass beide Kreise gegeneinander arbeiten oder kaltes Wasser unnötig gemischt wird.

Wartung umfasst mehr als den Kälteerzeuger. Dämmung, Tankanschlüsse, Fühlerpositionen, Pumpen, Ventile, Wasser- beziehungsweise Glykolqualität und das Ausdehnungssystem beeinflussen den nutzbaren Speicher. Driftende Sensoren können den Ladezustand falsch darstellen; klemmende Ventile können unbemerkt Energie zwischen warmen und kalten Zonen verschieben.

Nach einigen Betriebsmonaten sollte die Auslegung mit Messwerten überprüft werden. Wichtige Kennzahlen sind vermiedene Spitzenleistung, geladene und entladene Kilowattstunden, Speicherverluste, zusätzliche Pumpenenergie und Anzahl der Verdichterstarts. Weicht die Nutzung vom Plan ab, lassen sich Ladefenster, Sollwerte oder Produktionsabstimmung anpassen, bevor eine bauliche Erweiterung erwogen wird.

Planung durch Klima-Zentrum

Klima-Zentrum unterstützt Industriebetriebe in Österreich bei Kälteanlagen, Prozesskühlung, Wartung und Effizienzfragen. Bei Kältespeichern beginnt eine belastbare Planung mit Prozessdaten, Lastprofil und Temperaturgrenzen.

Darauf aufbauend lassen sich Speicherprinzip, Volumen, Hydraulik, Regelung und Messkonzept bewerten. Ziel ist kein möglichst großer Speicher, sondern ein System, das Spitzen nachvollziehbar verschiebt und den Prozess stabil hält.
