Kälteleistung für Prozesskühlung berechnen: Lastprofil, Reserve und Teillast richtig einordnen

Warum Nennleistung allein keine Auslegung ist

Die Kälteleistung eines Chillers oder einer Kälteanlage wird oft als einzelne Zahl verglichen. Diese Zahl ist wichtig, aber ohne Randbedingungen wenig aussagekräftig. Entscheidend sind Vorlauf- und Rücklauftemperatur, Umgebungstemperatur, Medium, Volumenstrom, Gleichzeitigkeiten und die geforderte Stabilität im Prozess.

In der Produktion ist die Last selten konstant. Maschinen starten, Werkzeuge werden gewechselt, Chargen laufen unterschiedlich, Reinigungspausen verändern den Wärmefluss und Außentemperaturen wirken auf Rückkühler oder Aufstellräume. Eine Anlage muss diese Dynamik beherrschen, ohne unnötig groß zu werden.

Klima-Zentrum plant und bewertet Industriekälte und Prozesskühlung deshalb nicht als Produktliste, sondern als Betriebssystem. Kälteerzeugung, Hydraulik, Puffer, Regelung, Wasserqualität, Wartung und Redundanz werden gemeinsam betrachtet.

• Kälteleistung immer mit Temperaturbedingungen angeben
• Lastspitzen und Dauerlast unterscheiden
• Teillastverhalten vor der Anschaffung prüfen
• Hydraulik und Regelung nicht getrennt betrachten

Vom Lastprofil zur sinnvollen Leistungsreserve

Ein Lastprofil beschreibt, wann welche Wärmemenge anfällt. In einfachen Fällen reichen Maschinenleistung, Laufzeit und Erfahrungswerte. In kritischen Prozessen sollten Messwerte, Temperaturverläufe oder Produktionsdaten herangezogen werden. Wichtig ist die Trennung zwischen kurzer Spitze und dauerhaftem Bedarf.

Eine Sicherheitsreserve ist sinnvoll, aber sie ersetzt keine Auslegung. Zu viel Reserve kann zu Kurzzyklen, schlechter Regelgüte, höherem Verschleiß und schlechter Effizienz führen. Zu wenig Reserve führt zu Temperaturdrift, Qualitätsproblemen oder Produktionsunterbrechung. Die passende Reserve hängt vom Prozessrisiko, von Erweiterungsplänen und von der Regelstrategie ab.

Bei bestehenden Anlagen lohnt sich ein Blick auf Laufzeiten, Verdichterstarts, Vorlaufstabilität und Alarmhistorie. Wenn eine Anlage fast immer auf Volllast läuft, ist sie nicht automatisch zu klein; möglicherweise begrenzen Volumenstrom, Filter, Plattenwärmetauscher oder Regelventile die nutzbare Leistung.

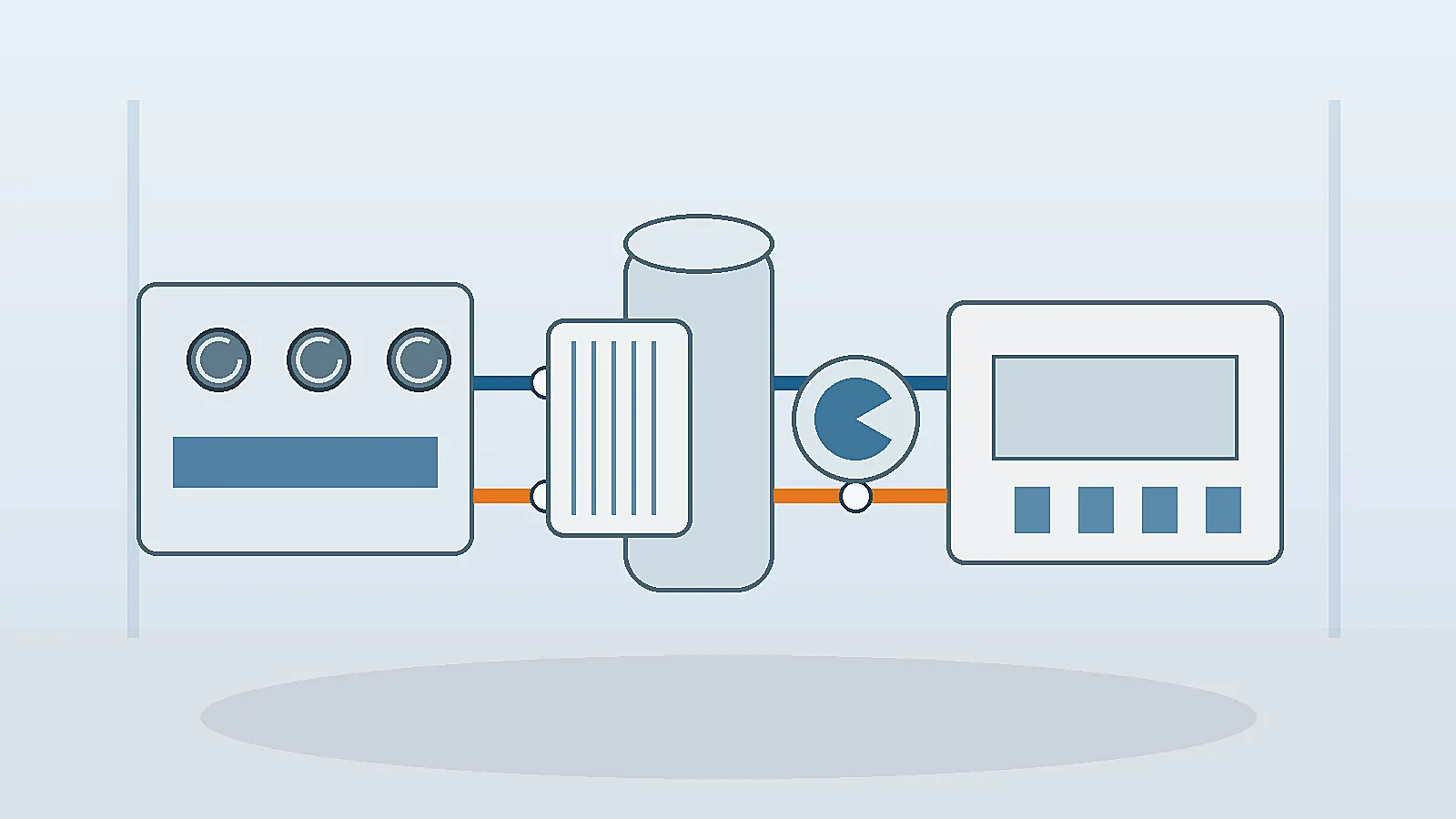

Temperaturhub, Medium und Volumenstrom verstehen

Die gleiche Kälteleistung kann bei unterschiedlichen Temperaturen sehr verschieden wirken. Je niedriger die Vorlauftemperatur und je höher der Temperaturhub, desto anspruchsvoller wird die Anlage. Glykolanteil, Wasserqualität und Filterzustand beeinflussen zusätzlich Wärmeübertragung, Pumpenleistung und Betriebssicherheit.

In vielen Störungen wird zuerst der Chiller verdächtigt. Tatsächlich liegen Ursachen häufig im Kreislauf: verschmutzte Siebe, zu geringer Volumenstrom, Luft im System, falsche Glykolkonzentration, zugesetzte Wärmetauscher oder ungünstige Ventilstellungen. Dann ist nominell genug Kälteleistung installiert, aber sie kommt nicht stabil beim Prozess an.

Für eine saubere Bewertung sollten Vorlauf, Rücklauf, Volumenstrom, Druckverlust und Prozesssignal gemeinsam betrachtet werden. Einzelne Momentwerte helfen, aber Trends sind besser: Welche Temperaturen treten bei welcher Last auf, wie reagiert die Anlage nach Maschinenstart und wie lange dauert die Stabilisierung?

• Vorlauf- und Rücklauftemperatur gemeinsam messen
• Glykolkonzentration und Wasserqualität prüfen
• Druckverlust und Filterzustand dokumentieren
• Wärmetauscher nicht nur thermisch, sondern hydraulisch bewerten

Teillast und Regelung: der unterschätzte Effizienzhebel

Viele Anlagen werden für den ungünstigsten Fall ausgelegt, laufen aber den Großteil der Zeit in Teillast. Genau dort entscheidet sich der Energieverbrauch. Verdichterregelung, Pumpenregelung, Rückkühlung, Pufferspeicher und Sollwertstrategie sollten so zusammenarbeiten, dass die Anlage nicht ständig startet und stoppt.

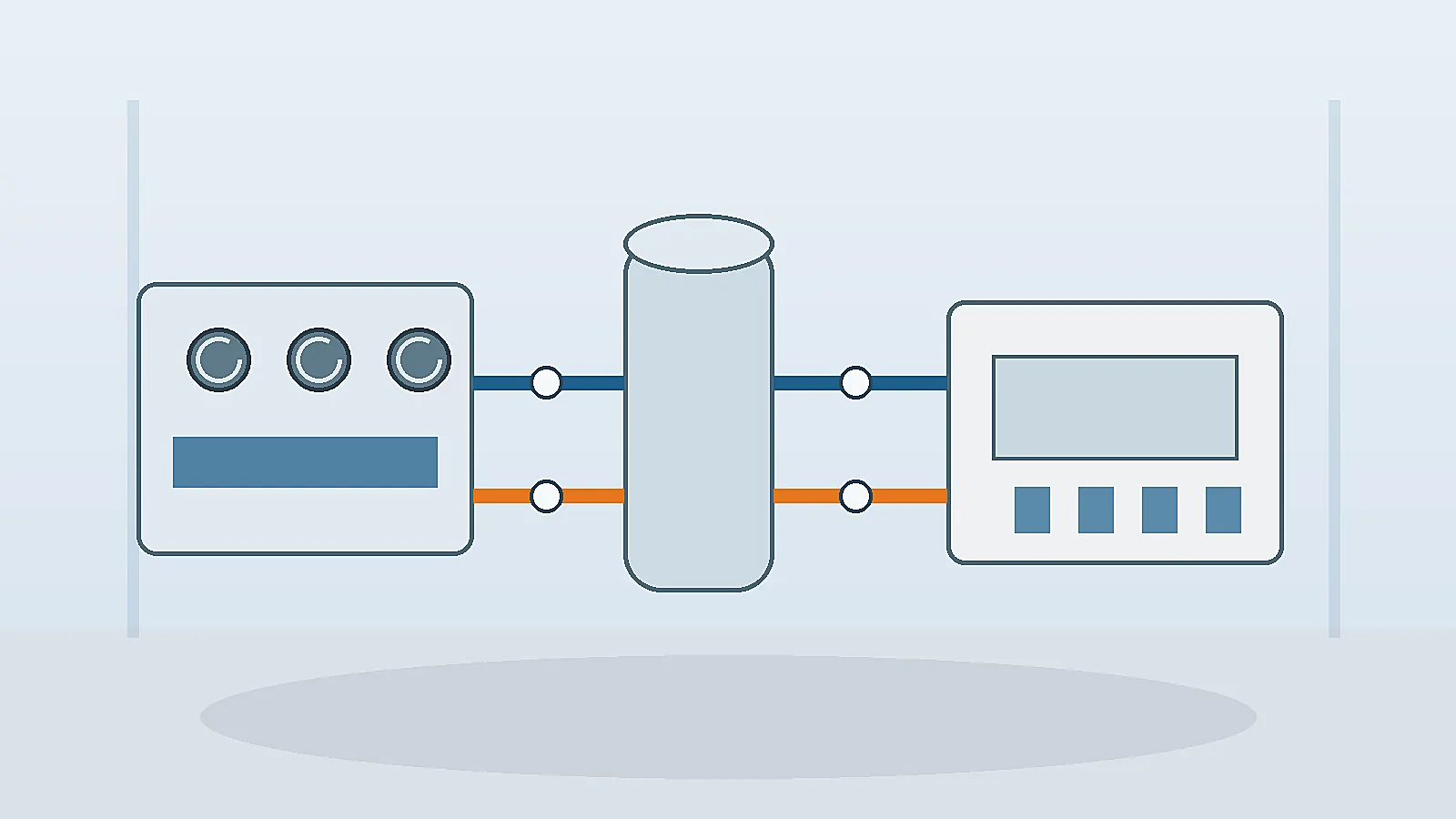

Ein Pufferspeicher kann Lastspitzen abfangen und Kurzzyklen reduzieren. Er ist aber kein Allheilmittel. Wenn Sensoren falsch sitzen, die Hydraulik schlecht entkoppelt ist oder Pumpen gegen geschlossene Ventile arbeiten, entstehen neue Probleme. Deshalb sollte der Speicher in die Regelung eingebunden werden.

Für Betriebe ist eine einfache Frage hilfreich: Muss die Anlage immer die gleiche Temperatur liefern, oder gibt es zulässige Betriebsfenster? Schon kleine Anpassungen bei Sollwerten, Hysteresen oder Zeitprogrammen können Laufzeit und Stromverbrauch spürbar beeinflussen, ohne die Prozessqualität zu gefährden.

Monitoring nach der Inbetriebnahme: prüfen, ob die Auslegung im Alltag stimmt

Eine gute Auslegung endet nicht mit der Inbetriebnahme. Erst im realen Betrieb zeigt sich, ob Lastprofil, Puffer, Pumpen, Regelung und Prozessanforderung tatsächlich zusammenpassen. Deshalb sollten Betriebe in den ersten Wochen gezielt beobachten, wie stabil Vorlauf und Rücklauf bleiben, wie oft Verdichter starten, wie sich Lastspitzen auswirken und ob Alarme oder manuelle Eingriffe auftreten.

Monitoring muss nicht immer ein großes Leitsystem sein. Für viele Anlagen reichen zunächst sauber dokumentierte Messpunkte, Trenddaten aus der Regelung und ein klares Protokoll bei Störungen. Wichtig ist, dass Daten nicht isoliert betrachtet werden. Ein Temperaturanstieg kann aus echter Mehrlast, zu geringem Volumenstrom, verschmutztem Filter, Luft im System oder falscher Ventilstellung entstehen.

Nach einigen Betriebswochen lohnt ein kurzer Soll-Ist-Abgleich. Wenn die Anlage dauerhaft nah an der Grenze läuft, sollte über Hydraulik, Rückkühlung, Reinigung oder Erweiterung gesprochen werden. Wenn sie stark taktet, sind Regelung, Puffer oder Dimensionierung zu prüfen.

• Trenddaten nach Inbetriebnahme sichern
• Verdichterstarts und Laufzeiten bewerten
• Alarme mit Produktionszustand verknüpfen
• Sollwerte nach realem Prozessfenster optimieren

Wartung als Teil der Auslegung betrachten

Eine Anlage kann richtig dimensioniert sein und trotzdem nach einigen Monaten an Leistung verlieren. Verschmutzte Verflüssiger, verlegte Filter, falsche Glykolkonzentration, Luft im System oder schleichende Sensorabweichungen verändern die nutzbare Kälteleistung. Deshalb gehört Wartung nicht erst nach der Beschaffung dazu, sondern bereits in die Auslegung: Welche Komponenten sind zugänglich, welche Messpunkte bleiben sichtbar und welche Verschleißteile müssen ohne Produktionsstillstand erreichbar sein?

Auch Ersatzteilstrategie und Reaktionslogik sollten zur Kritikalität passen. Eine Nebenanlage für Komfort kann anders bewertet werden als Prozesskühlung für eine durchlaufende Produktion. Wenn Stillstand teuer ist, können Redundanz, Bypass-Möglichkeiten, Mindestersatzteile und Monitoring wirtschaftlicher sein als eine scheinbar günstigere Einzelanlage ohne Betriebsreserve.

• Wartungszugang in Layout und Aufstellung prüfen
• Messpunkte dauerhaft zugänglich halten
• Ersatzteile nach Kritikalität priorisieren
• Betriebskosten neben Investitionskosten bewerten

Praktische Daten, die vor einer Auslegung gesammelt werden sollten

Wer eine neue Prozesskühlung plant oder eine bestehende Anlage modernisiert, sollte technische Daten strukturiert vorbereiten. Dazu gehören Prozessbeschreibung, geforderte Temperaturen, Lastspitzen, Dauerlast, Medium, Volumenstrom, Aufstellbedingungen, Redundanzbedarf und bekannte Störungen. Auch geplante Erweiterungen sollten realistisch eingeordnet werden.

Klima-Zentrum unterstützt Betriebe bei Industriekälte, Gewerbekälte und Kälteanlagen in Österreich: von der Bestandsaufnahme über Auslegung und Wartung bis zur Fehlersuche. Ziel ist eine Anlage, die nicht nur auf dem Papier ausreichend groß ist, sondern im Alltag stabil, wartbar und energieeffizient läuft.

• Maschinen- und Prozessdaten sammeln
• Temperaturverläufe und Alarmhistorie auswerten
• Hydraulikschema und Messpunkte prüfen
• Redundanz nach Produktionsrisiko festlegen
• Wartungs- und Zugangsflächen mitplanen
