Flüssigkeitsschlag am Verdichter: Ursachen, Schutz und Monitoring in der Industriekälte

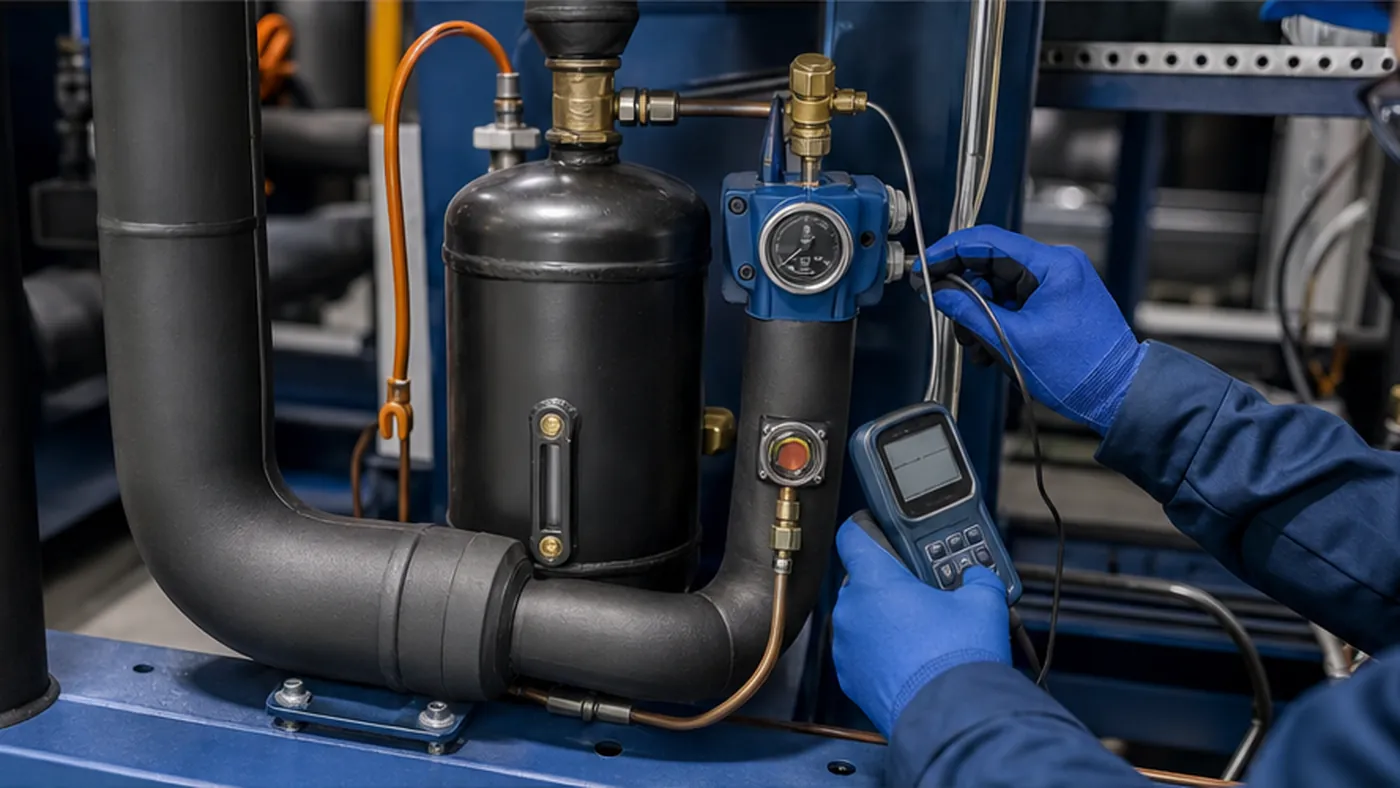

Flüssigkeitsschlag, Nasslauf und Migration unterscheiden

Beim Flüssigkeitsschlag gelangt eine Menge Flüssigkeit in den Verdichtungsraum, die der Verdichter nicht schadlos verarbeiten kann. Typisch können harte metallische Geräusche und starke Vibrationen beim Start oder nach einem Betriebswechsel sein. Das Ereignis ist ernst zu nehmen; ein weiterer Start ohne Ursachenklärung kann den Schaden vergrößern.

Nasslauf oder Liquid Floodback beschreibt kontinuierlichen Flüssigkeitsrücklauf während des Betriebs. Er verdünnt das Öl, verschlechtert die Schmierung und kann Öl aus dem Kurbelgehäuse austragen. Migration tritt oft im Stillstand auf, wenn Kältemittel zum kalten Verdichter wandert und sich im Öl löst oder ansammelt.

Die Begriffe hängen zusammen, sind aber diagnostisch nicht identisch. Ein Start nach längerer Stillstandszeit, ein Abtauende und ein instabiler Teillastbetrieb erzeugen unterschiedliche Messbilder. Deshalb werden Zeitpunkt, Lastzustand, Ventilstellung, Überhitzung, Ölzustand und Alarmhistorie gemeinsam betrachtet.

• Start-, Betriebs- und Abtauereignis trennen
• Geräusch und Vibration nicht als alleinigen Beweis verwenden
• Ölverdünnung und Flüssigkeitsrücklauf mitbewerten
• Alarmhistorie vor einem Reset sichern

Typische Ursachen im Anlagenbetrieb

Fehlerhafte oder zu weit öffnende Expansionsventile, unplausible Druck- oder Temperaturfühler und instabile Überhitzungsregelung können den Verdampfer überfüttern. Auch fehlender Luft- oder Medienvolumenstrom am Verdampfer reduziert die Verdampfung. Beispiele sind ausgefallene Ventilatoren, vereiste Wärmeübertrager, verschmutzte Filter oder eine abgeschaltete Prozesspumpe.

Nach der Abtauung kann angesammeltes Kältemittel zurückkehren, wenn Ablauf, Lüfterverzögerung, Druckausgleich oder Einspritzfreigabe nicht zum System passen. Bei wechselnden Lasten können zu große Ventile oder ungeeignete Regelparameter zu Pendeln führen. Rohrgefälle, Siphons und lange Saugleitungen beeinflussen zusätzlich, wo sich Öl und Flüssigkeit sammeln.

Eine hohe Füllmenge, kalte Verdichter und längere Stillstände erhöhen das Migrationsrisiko. Kurbelgehäuseheizung, Pump-down oder Magnetventile wirken nur, wenn sie korrekt ausgelegt, elektrisch verfügbar und funktional geprüft sind. Ein vorhandenes Bauteil ist noch kein Nachweis seiner Schutzwirkung.

• Einspritzung und Fühlerwerte prüfen
• Verdampfer-Luft- oder Medienvolumenstrom sichern
• Abtauablauf als Ereigniskette analysieren
• Stillstandsschutz funktional testen

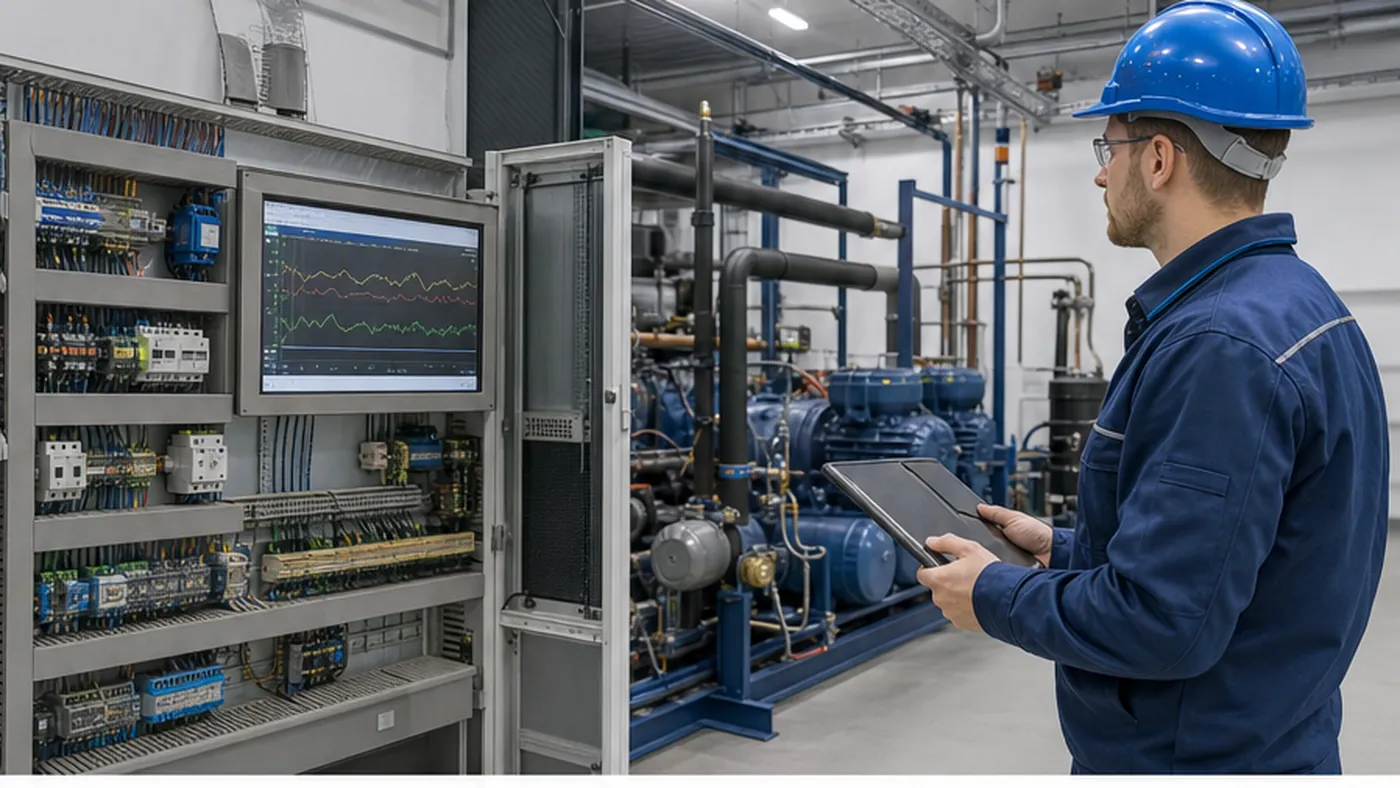

Welche Schäden drohen?

Hydraulische Kräfte können Ventilplatten, Scrollsets, Pleuel, Lager oder Dichtungen beschädigen. Gleichzeitig kann verdünntes Öl seine Schmierwirkung verlieren. Nicht jeder Schaden tritt sofort als Totalausfall auf; wiederholte kurze Ereignisse können Verschleiß schrittweise aufbauen.

Öldruckstörungen sind keine lästigen Zufallsalarme. Sie können anzeigen, dass der Verdichter zeitweise ohne ausreichenden Schmierfilm läuft. Auch Schaumbildung im Schauglas, ungewöhnliche Ölstandsänderungen und hoher Ölaustrag gehören in die Bewertung, sofern Bauart und Betriebszustand berücksichtigt werden.

Nach einem Verdichterschaden reicht der Austausch ohne Systemdiagnose nicht. Bleiben Überfütterung, Migration oder Rohrleitungsfehler bestehen, ist der Ersatzverdichter derselben Belastung ausgesetzt. Öl- und Schadensbild liefern Hinweise, ersetzen aber Messdaten vor und nach dem Ereignis nicht.

• Mechanische und schmierungstechnische Folgen berücksichtigen
• Öldruckalarme nicht blind quittieren
• Schadensbild dokumentieren
• Systemursache vor Ersatzbetrieb beseitigen

Messwerte für eine belastbare Diagnose

Überhitzung wird aus Saugdruck beziehungsweise Verdampfungstemperatur und gemessener Sauggastemperatur ermittelt. Messstellen, Fühleranbindung und Kältemitteldaten müssen stimmen. Ein einzelner Momentwert kann ein dynamisches Problem nach Start oder Abtauung übersehen.

Hilfreich sind Trends von Saug- und Hochdruck, Sauggastemperatur, Überhitzung, Ventilöffnung, Verdampferlüftern oder Pumpen, Abtaustatus, Verdichterstrom und Ölparametern. Die Zeitachsen müssen synchron sein. So lässt sich erkennen, ob erst der Volumenstrom einbricht, dann das Ventil reagiert und anschließend die Überhitzung kollabiert.

Danfoss beschreibt stabile Überhitzungsregelung als Balance zwischen Verdampferausnutzung und Schutz vor Flüssigkeitsrücklauf. Für Betreiber bedeutet das: Schutzgrenzen werden nicht zugunsten kurzfristiger Leistung übergangen. Regelparameter werden nur mit Kenntnis von Ventil, Verdampfer und Anlagenkonzept verändert.

• Druck und Temperatur an passenden Stellen erfassen
• Dynamische Trends statt Einzelwerte verwenden
• Ventilstellung und Lastzustand mitloggen
• Fühlerplausibilität vor Regeländerung prüfen

Schutzmaßnahmen passend kombinieren

Ein Sauggas-Flüssigkeitsabscheider kann Flüssigkeit abfangen, muss aber für Kältemittel, Lastbereich, Ölrückführung und erwartete Flüssigkeitsmenge ausgelegt sein. Er ist kein Freibrief für dauerhaft instabile Überhitzung. Unkontrollierte Flüssigkeitsmengen können auch einen Abscheider überfordern.

Kurbelgehäuseheizung und Stillstandslogik reduzieren Migration, wenn Temperaturverhältnisse, Einschaltzeit und elektrische Versorgung passen. Pump-down-Konzepte, Rückschlagventile und Magnetventile müssen als Gesamtsystem betrachtet werden. Bei Abtauung sind kontrollierte Sequenzen und Lüfterverzögerungen entscheidend.

Die wirksamste Strategie kombiniert korrekte Auslegung, saubere Regelung, funktionierende Sensorik, ausreichend Medienvolumenstrom und Monitoring. Schutzgeräte werden regelmäßig getestet. Nach Änderungen an Last, Kältemittel, Verdampfer oder Steuerung wird die Schutzstrategie erneut bewertet.

• Abscheider korrekt dimensionieren
• Kurbelgehäuseheizung und Stillstandslogik testen
• Abtaufolge dokumentieren und optimieren
• Schutz nach Anlagenänderungen neu bewerten

Betreibermaßnahmen bei Verdacht

Bei hartem metallischem Schlag, extremer Vibration, wiederkehrendem Öldruckalarm oder auffälligem Ölverhalten wird die betroffene Anlage nach betrieblichem Sicherheitskonzept gestoppt. Wiederholte Startversuche sind zu vermeiden. Uhrzeit, vorausgegangene Abtauung, Lastwechsel und Trenddaten werden gesichert.

Der Fachbetrieb prüft nicht nur den Verdichter, sondern Einspritzung, Fühler, Verdampferbelastung, Ventilatoren oder Pumpen, Rohrführung, Abscheider, Stillstandsmanagement und Kältemittelfüllung. Elektrische und mechanische Gefahrstellen bleiben gesichert; Kältekreis und Verdichter werden nur fachgerecht geöffnet.

Klima-Zentrum unterstützt Betriebe in Österreich bei Diagnose, Wartung und Optimierung von Industrie- und Gewerbekälte. Eine gute Vorbereitung mit Anlagenschema, Verdichterdaten, Alarmchronik und Trendexport verkürzt die Ursachenfindung.

Nach der Korrektur wird der kritische Betriebsfall gezielt verifiziert. Dazu können kontrollierter Start, Teillast, Abtauende und Lastwechsel gehören, sofern dies sicher möglich und betrieblich freigegeben ist. Überhitzung, Ölverhalten und Regelreaktion werden nicht nur im stabilen Nennpunkt bewertet. Erst wenn auch die Übergänge plausibel sind, ist die Maßnahme belastbar abgeschlossen.

Für wiederkehrende Ereignisse empfiehlt sich eine Ursachenmatrix mit Zeitpunkt, Betriebsmodus, betroffenen Verdampfern, Ventilpositionen und Außeneinflüssen. Sie verhindert, dass jede Schicht den Alarm anders beschreibt. Grenzwerte und Eskalationswege gehören in die Betriebsanweisung; Änderungen an Schutzparametern bleiben autorisierten Fachkräften vorbehalten. Kritische Alarme sollten so gespeichert werden, dass ein Neustart ihre Vorgeschichte nicht überschreibt.

Zusätzlich werden Ersatzteil- und Reparaturentscheidungen nach Schadensumfang und Systemursache getroffen. Ein Ölwechsel allein beseitigt keinen fortbestehenden Flüssigkeitsrücklauf. Nach mechanischem Schaden können Ölprobe, Filterkontrolle und eine Bewertung des übrigen Kreislaufs erforderlich sein. Umfang und Spülstrategie hängen von Verdichterbauart, Kältemittel, Öl und Befund ab.

• Anlage bei deutlichen Warnzeichen kontrolliert stoppen
• Keine wiederholten Startversuche durchführen
• Trenddaten und Ereignisfolge sichern
• Gesamtsystem statt nur Verdichter prüfen
