Druckhaltung im industriellen Kaltwassersystem: Ausdehnungsgefäß richtig auslegen und prüfen

Warum Kaltwassernetze eine stabile Druckhaltung brauchen

Wasser und Wasser-Glykol-Gemische ändern ihr Volumen mit der Temperatur. In einem geschlossenen Kreislauf nimmt die Druckhaltung dieses Volumen auf und hält den Druck an allen Punkten innerhalb der zulässigen Grenzen. Sie verhindert, dass am höchsten oder saugseitig kritischen Punkt Unterdruck entsteht und schützt Komponenten vor unzulässigem Überdruck.

Der erforderliche Fülldruck hängt unter anderem von der statischen Höhe zwischen Druckhaltung und höchstem Anlagenpunkt ab. Zusätzlich braucht das System eine Sicherheitsreserve. Der maximal zulässige Druck wird durch schwächste Komponente, Sicherheitsventil und Auslegung begrenzt. Pauschale Standardwerte ohne Kenntnis des Netzes sind deshalb riskant.

In Produktionsanlagen verändern Erweiterungen, zusätzliche Verbraucher, Pufferspeicher oder geänderte Temperaturen das Anlagenvolumen und damit die Aufgabe der Druckhaltung. Ein Gefäß, das für den ursprünglichen Kreis passte, kann nach Umbauten zu klein oder falsch eingestellt sein.

• Statische Höhe erfassen
• Minimale und maximale Temperatur definieren
• Gesamtvolumen inklusive Speicher bestimmen
• Bauteilgrenzen und Sicherheitsventil berücksichtigen

Membran-Ausdehnungsgefäß und Vordruck verstehen

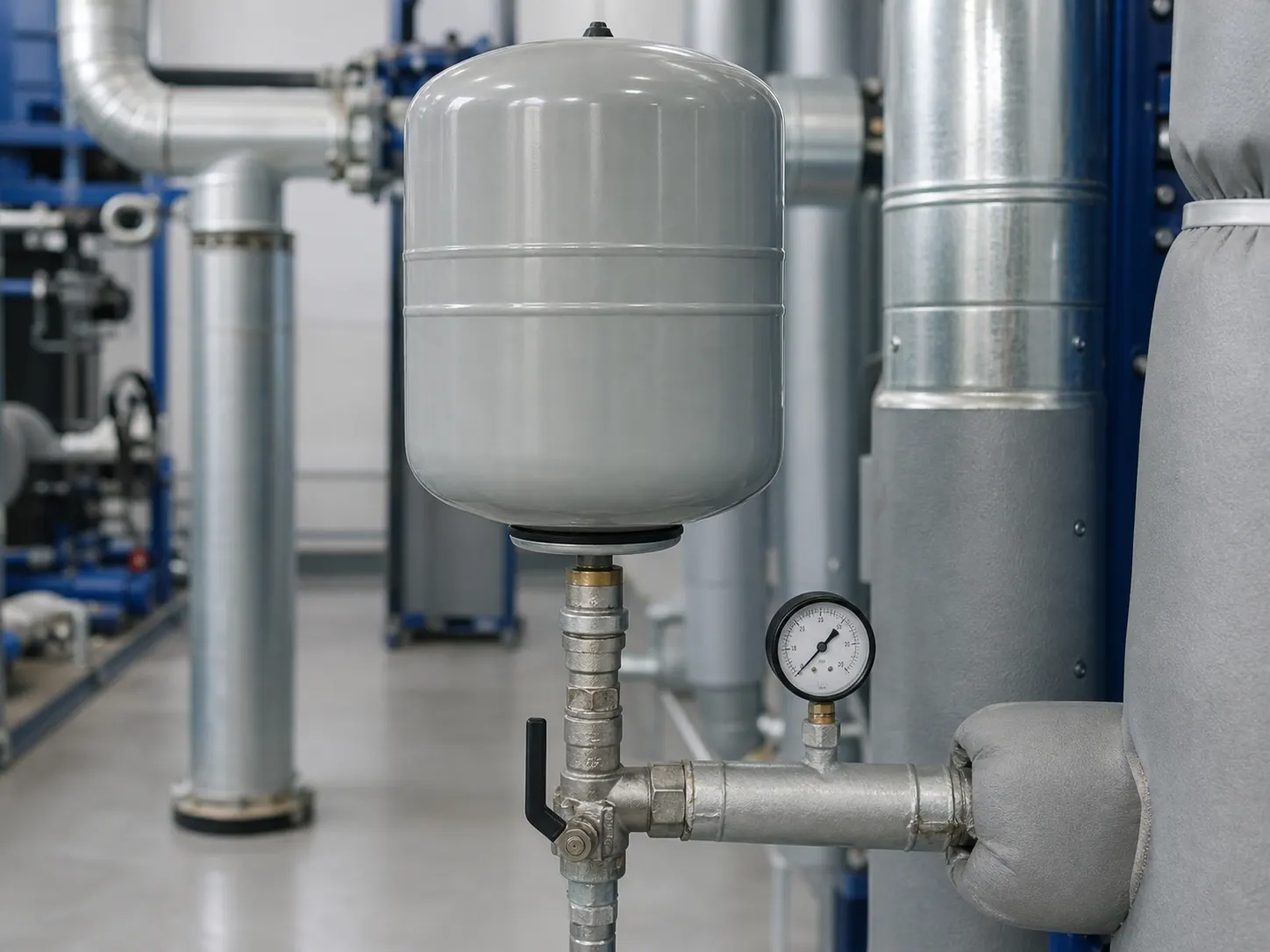

Im Membran-Ausdehnungsgefäß trennt eine Membran Anlagenmedium und Gaspolster. Steigt das Flüssigkeitsvolumen, wird das Gas komprimiert. Damit ein nutzbarer Aufnahmebereich entsteht, müssen Gefäßgröße, Vordruck und Anlagenfülldruck zueinander passen. Ein beliebig hoher Fülldruck macht das Gefäß nicht sicherer, sondern kann sein nutzbares Volumen verkleinern.

Der Vordruck wird korrekt bei wasserseitig drucklosem und abgesperrtem Gefäß gemessen. Eine Messung am laufenden, gefüllten System zeigt nicht zuverlässig den Gasvordruck. Druck ablassen oder Ventile bedienen darf nur fachgerecht und unter Beachtung der Anlagen- und Sicherheitsbedingungen erfolgen.

Verliert die Membran Dichtheit oder entweicht Gas, füllt sich das Gefäß zunehmend mit Flüssigkeit. Dann steigt der Druck beim Erwärmen schnell und fällt beim Abkühlen stark ab. Sicherheitsventile können ansprechen; nach dem Abkühlen fehlt Wasser, und wiederholtes Nachspeisen beginnt.

Glykol, Temperaturbereich und Anlagenvolumen einrechnen

Glykol verändert Frostschutz, Dichte, Viskosität und Ausdehnungsverhalten. Konzentration und Produkttyp müssen deshalb in hydraulische Berechnung und Gefäßauslegung eingehen. Eine nur nach Gefühl erhöhte Konzentration belastet Pumpen und Wärmeübertragung und kann zugleich die ursprünglichen Berechnungsannahmen ungültig machen.

Für die Volumenbilanz zählt der gesamte angeschlossene Inhalt: Rohrleitungen, Chiller, Wärmetauscher, Verbraucher, Verteiler und Pufferspeicher. Große Speicher prägen die erforderliche Aufnahme besonders. Temperaturgrenzen sind nicht nur der normale Sollwert, sondern auch Stillstand, Winterbetrieb, Wärmeeintrag und mögliche Regenerations- oder Reinigungszustände.

Bei variablen Netzen mit absperrbaren Teilkreisen ist zu prüfen, ob das Ausdehnungsgefäß in jedem zulässigen Schaltzustand wirksam verbunden bleibt. Eine versehentlich geschlossene Armatur kann ein Teilvolumen einschließen. Sicherheits- und Druckhaltungskonzept müssen alle Betriebszustände abdecken.

• Glykoltyp und Konzentration dokumentieren
• Pufferspeicher vollständig einbeziehen
• Stillstands- und Extremtemperaturen betrachten
• Hydraulische Schaltzustände prüfen

Typische Symptome und eine systematische Diagnose

Häufige Warnzeichen sind stark schwankender Druck, wiederkehrende Niederdruckmeldungen, tropfendes Sicherheitsventil, Luftgeräusche, schlechte Entlüftung und häufiges Nachfüllen. Auch Pumpenkavitation oder instabiler Volumenstrom können durch zu niedrigen Druck am Pumpeneintritt begünstigt werden. Diese Symptome haben mehrere mögliche Ursachen und sollten nicht mit blindem Nachspeisen behandelt werden.

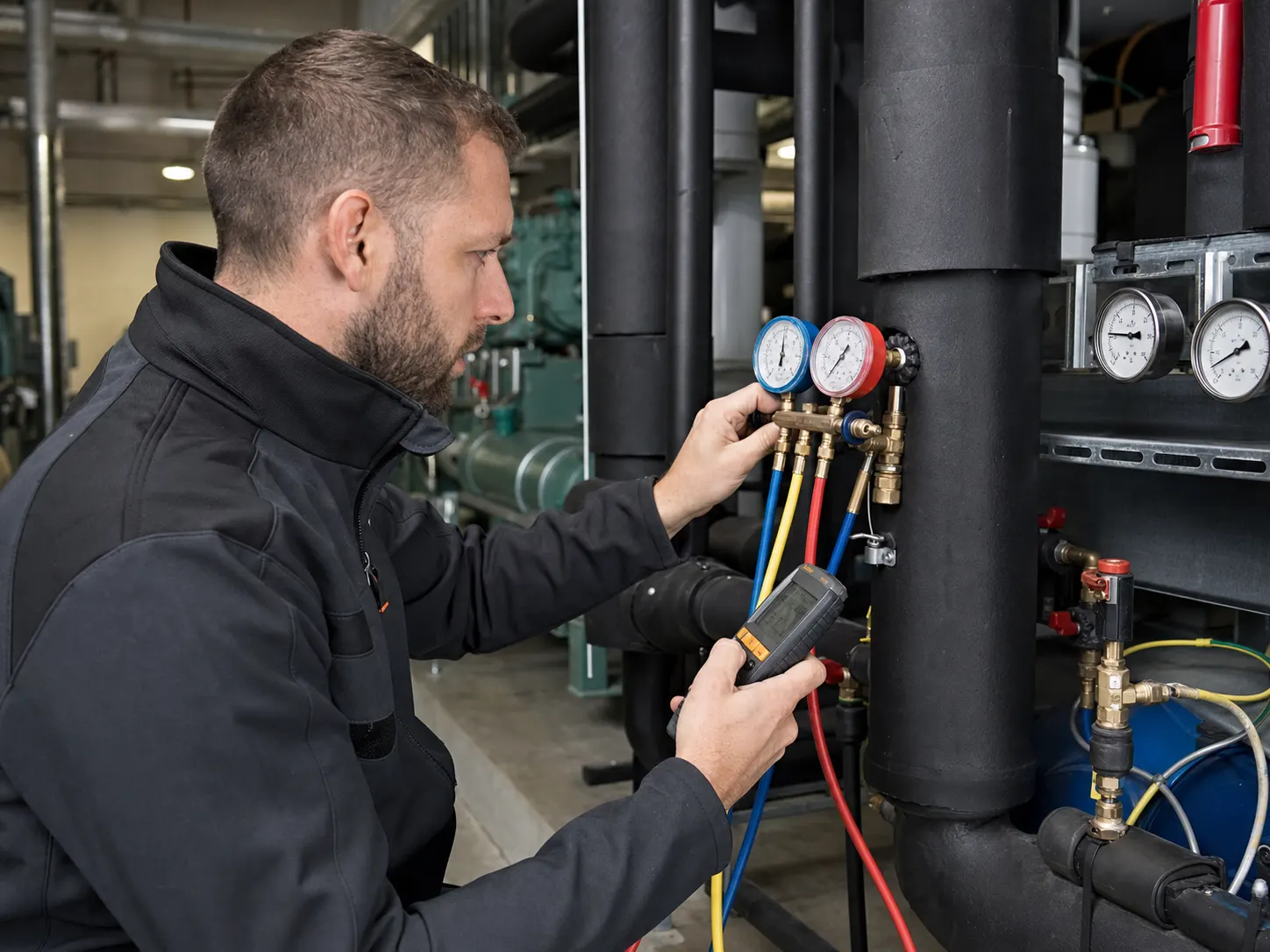

Die Diagnose beginnt mit kaltem und warmem Anlagendruck, statischer Höhe, Temperatur, Pumpenzustand und sichtbaren Leckagen. Danach werden Gefäßanschluss, Absperrung, Vordruck, Membran und Sicherheitsventil geprüft. Drucksensoren und Manometer können selbst fehlerhaft sein; ein plausibler Vergleich ist Teil der Fehlersuche.

Automatische Entgasung hilft nur, wenn Druckniveau und Einbaupunkt stimmen. Dringt laufend Luft über Unterdruckbereiche, undichte Stellen oder Nachspeisewasser ein, behandelt Entgasung das Symptom. Sauerstoffeintrag fördert Korrosion und Schlamm, die wiederum Filter, Ventile und Wärmeübertrager belasten.

Wartungscheck für Betreiber und Instandhaltung

Im Tages- oder Wochenmonitoring sind Druck, Vorlauf, Rücklauf, Füllstandshinweise und Pumpenmeldungen hilfreich. Entscheidend ist der Trend bei vergleichbaren Temperaturen. Ein einzelner Wert kann normal wirken, während die Spreizung über mehrere Zyklen bereits auf ein verlorenes Gaspolster oder eine Leckage hindeutet.

Die Fachwartung prüft Gefäßzustand, Vordruck nach geeignetem Verfahren, Anschlussleitung, Absperrsicherung, Sicherheitsventil, Manometer beziehungsweise Sensoren, Entgasung und Wasserqualität. Nach Erweiterung, Glykolwechsel oder deutlicher Temperaturänderung sollte die Auslegung erneut verifiziert werden.

Nachspeisungen werden mit Menge und Grund dokumentiert. Häufiges Nachfüllen verdünnt Glykol und bringt Sauerstoff sowie Salze ein. Klima-Zentrum unterstützt österreichweit bei Industriekälte, Prozesskühlung, Kaltwassersätzen, Wartung, Reparatur und hydraulischer Betriebsoptimierung.

Die Position der Druckhaltung beeinflusst die Druckverteilung im Netz. In der Praxis wird der Anschluss so gewählt, dass Pumpenbetrieb und statische Verhältnisse beherrschbar bleiben; häufig liegt der Bezugspunkt nahe der Saugseite einer Umwälzpumpe. Wird eine Pumpe oder hydraulische Weiche nachträglich versetzt, kann sich der Druck an kritischen Punkten ändern, obwohl das Manometer am Technikraum ähnlich aussieht. Deshalb gehört ein einfaches Druckprofil über Betriebszustände zur Inbetriebnahme.

Auch automatische Nachspeisung braucht Grenzen und Überwachung. Sie kann einen kleinen Verlust unauffällig kompensieren, bis Glykolkonzentration, Korrosionsschutz oder Wasserqualität nicht mehr stimmen. Betriebsstunden, Nachspeisemenge und Leitfähigkeit beziehungsweise geeignete Wasserwerte sollten gemäß Anlagenkonzept kontrolliert werden. Ein Nachspeiseimpuls ist ein Ereignis, kein Beweis für normalen Betrieb.

Bei Umbauten empfiehlt sich eine dokumentierte Funktionsprüfung: Anlage kalt und warm beobachten, Pumpenstufen beziehungsweise variable Volumenströme durchfahren, Druck an repräsentativen Punkten vergleichen und Alarmgrenzen testen. Die Ergebnisse werden zusammen mit Gefäßdaten, Vordruck, Fülldruck, Medium und Konzentration abgelegt. So kann die Instandhaltung spätere Abweichungen gegen einen belastbaren Ausgangszustand bewerten.

Für die Ersatzteil- und Notfallplanung sollten Gefäßtyp, Nennvolumen, zulässiger Druck und Anschlussdaten eindeutig hinterlegt sein. Ein provisorischer Austausch gegen irgendein verfügbares Gefäß kann Druckbereich und Aufnahmevolumen verschieben. Bei kritischer Prozesskühlung wird außerdem festgelegt, wie ein schleichender Druckverlust erkannt, wer alarmiert und unter welchen Bedingungen die Anlage kontrolliert gestoppt wird. Diese organisatorische Ebene reduziert Produktionsrisiko ebenso wie die richtige Komponentengröße.
