Chiller in Teillast: Mindestwassermenge, Pufferspeicher und Taktung in der Industriekälte richtig einordnen

Warum Teillast für Chiller kritisch ist

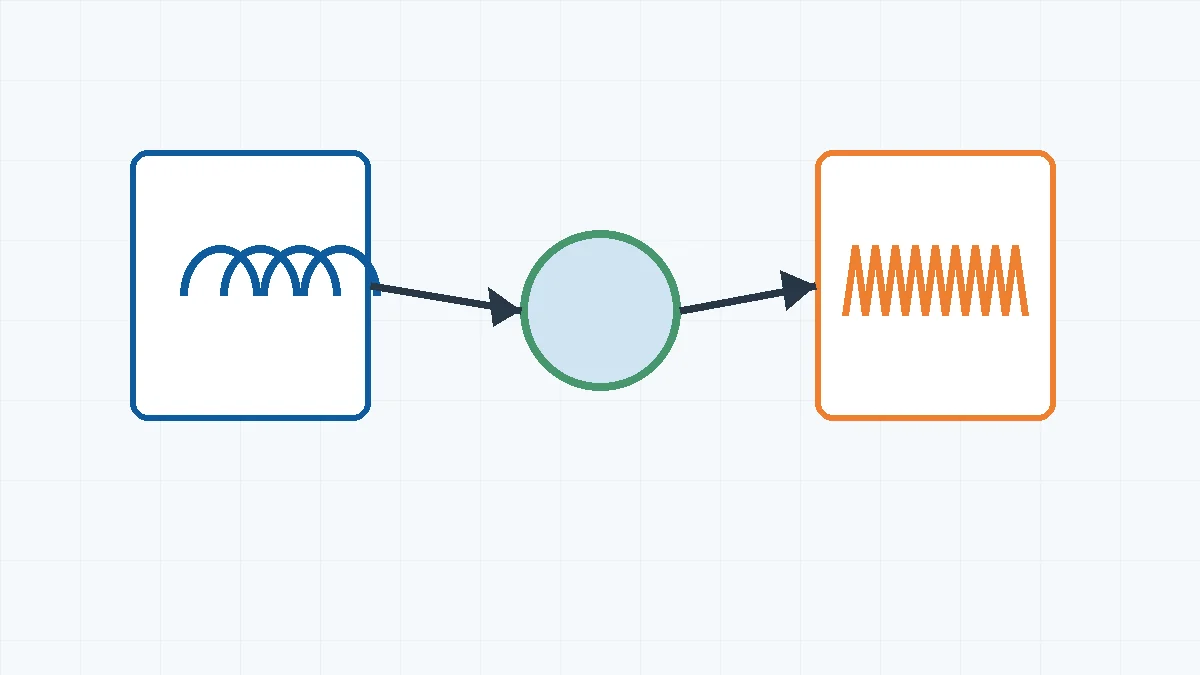

In vielen Produktionsbetrieben läuft die Prozesskühlung nicht konstant auf Volllast. Maschinen starten versetzt, Chargen ändern sich, Außentemperaturen schwanken oder einzelne Verbraucher werden abgeschaltet. Der Chiller muss dann kleinere Lasten stabil bedienen. Ist das Wasservolumen im Kreislauf zu gering, verändert sich die Vorlauftemperatur sehr schnell. Die Regelung reagiert, der Verdichter startet und stoppt häufiger als vorgesehen.

Dieses Takten belastet Komponenten, erhöht Verschleiß und kann zu unruhigen Prozessbedingungen führen. Bei sensiblen Anwendungen wie Kunststoff, Metallbearbeitung, Lebensmittelproduktion oder Laborprozessen ist eine stabile Temperatur oft wichtiger als die reine Spitzenleistung. Ein zu groß ausgewählter Chiller ohne ausreichendes Puffervolumen kann deshalb schlechter laufen als eine sauber geregelte, passend hydraulisch eingebundene Anlage.

Die Mindestwassermenge ist keine Nebensache. Sie sorgt dafür, dass die Anlage genügend thermische Trägheit hat. Zusammen mit Mindestvolumenstrom, Pumpenkennlinie, Regelventilen und Puffer entscheidet sie, ob der Chiller im zulässigen Betriebsbereich bleibt.

• Lastprofil und kleinste reale Teillast prüfen
• Mindestwassermenge des Systems bewerten
• Verdichterstarts und Laufzeiten auslesen
• Puffer, Bypass und Pumpenregelung gemeinsam betrachten

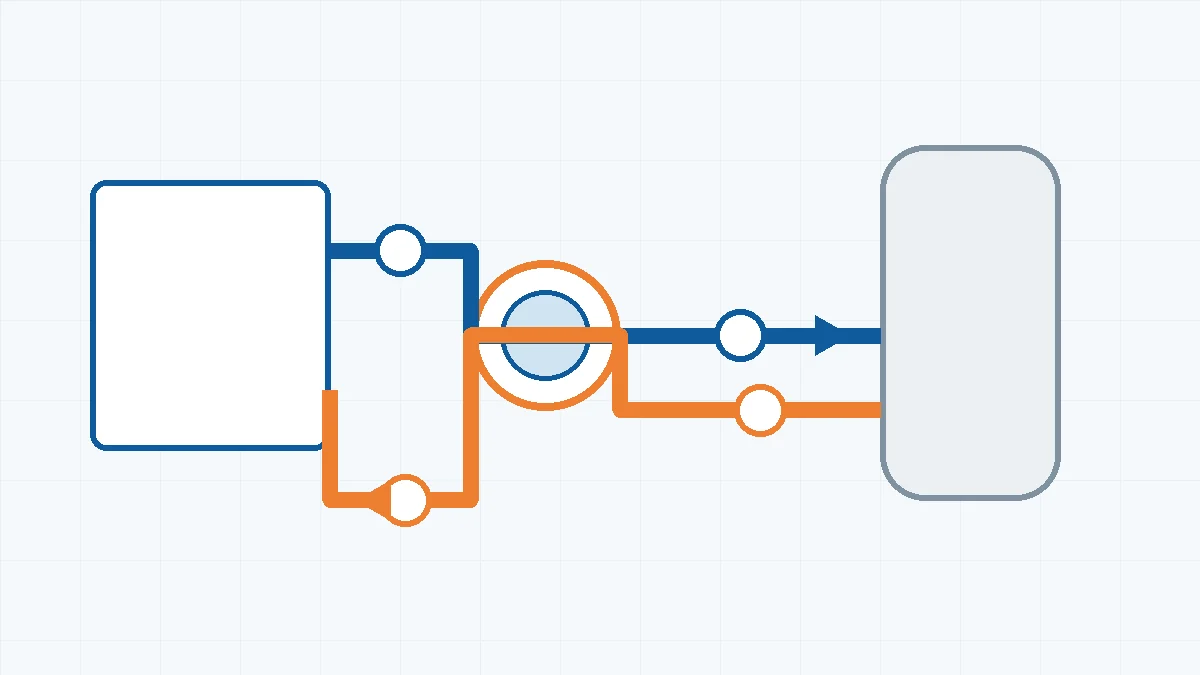

Pufferspeicher richtig einsetzen

Ein Pufferspeicher vergrößert das Wasservolumen und kann kurze Lastspitzen oder Lastlöcher glätten. Er ist besonders sinnvoll, wenn Verbraucher stark taktend arbeiten, wenn kleine Wassermengen im Maschinenkreis vorhanden sind oder wenn der Chiller nicht weit genug modulieren kann. Entscheidend ist aber die Einbindung. Ein Speicher, der hydraulisch ungünstig durchströmt wird, kann Schichtung, Rücklauftemperatur und Regelverhalten verschlechtern.

Bei der Planung sollte klar sein, ob der Speicher als Reihenpuffer, Parallelpuffer oder hydraulische Entkopplung wirkt. Jede Variante hat andere Folgen für Volumenstrom, Temperaturdifferenz und Pumpenbetrieb. Auch Sensorpositionen sind wichtig: Misst die Regelung an einer trägen oder falschen Stelle, reagiert sie zu spät oder zu früh.

Der klimaaktiv-Leitfaden für Energieaudits in Kältesystemen betont, dass Kältesysteme als Ganzes erfasst werden sollten. Für Chiller-Teillast heißt das: nicht nur den Kaltwassersatz betrachten, sondern Verbraucher, Pumpen, Regelung, Sollwerte, Speicher und Betriebsdaten zusammen auswerten.

• Speicherfunktion vor Dimensionierung festlegen
• Sensorposition und Regelstrategie prüfen
• Volumenstrom im Erzeuger- und Verbraucherkreis messen
• Puffer nicht als Ersatz für saubere Hydraulik verstehen

Mindestvolumenstrom und Bypass nicht unterschätzen

Viele Chiller benötigen einen Mindestvolumenstrom durch den Verdampfer. Wird er unterschritten, drohen Vereisung, Störungen, schlechte Wärmeübertragung oder Schutzabschaltungen. In Anlagen mit variablen Verbrauchern, Zonenventilen oder nachgerüsteten Maschinen kann der Volumenstrom im Erzeugerkreis plötzlich zu niedrig werden, obwohl einzelne Verbraucher korrekt arbeiten.

Ein Bypass kann Mindestvolumenstrom sicherstellen, muss aber sauber geplant werden. Ein ungünstiger Bypass mischt Vorlauf und Rücklauf, senkt das nutzbare Delta-T und lässt die Anlage ineffizient laufen. Auch Dreiwegeventile oder dauerhaft offene Überströmungen können dazu führen, dass kaltes Wasser am Prozess vorbeifließt und der Chiller falsche Rücklauftemperaturen sieht.

Für Betreiber sind einfache Trenddaten hilfreich: Vorlauf, Rücklauf, Pumpendrehzahl, Differenzdruck, Ventilstellung, Verdichterstarts und Alarme. Daraus lässt sich erkennen, ob die Anlage wirklich zu wenig Last hat, ob Hydraulik fehlt oder ob die Regelung falsch priorisiert.

• Mindestvolumenstrom des Chillers mit realem Betrieb vergleichen
• Bypassströmungen und Dreiwegeventile prüfen
• Delta-T nicht isoliert bewerten
• Verdichterstarts pro Stunde beobachten

Messpunkte für eine belastbare Diagnose

Eine Teillastdiagnose wird erst belastbar, wenn Messpunkte sauber gesetzt werden. Direkt am Chiller sind Vorlauf, Rücklauf, Verdampferdruckverlust, Pumpenstatus und Verdichterstarts relevant. Im Verbraucherkreis sollten zusätzlich kritische Maschinen, Wärmetauscher, Pufferanschlüsse und Bypassstrecken betrachtet werden. Nur so lässt sich erkennen, ob das Problem im Erzeuger, im Verbraucher, in der Entkopplung oder in der Regelung entsteht.

Zeitliche Auflösung ist dabei entscheidend. Ein einzelner Messwert während einer ruhigen Phase zeigt wenig. Aussagekräftiger sind Trends über Schichtwechsel, Reinigungszyklen, Produktionsstart, Stillstand, Sommernachmittag und Mindestlast. Wenn der Chiller nur morgens oder bei einzelnen Maschinen taktet, braucht die Lösung eine andere Richtung als bei dauerhaft instabilem Volumenstrom.

Auch Wartungsdaten gehören zur Diagnose. Verschmutzte Filter, falsche Glykolkonzentration, Luft im System, gealterte Pumpen oder geänderte Ventile verändern die Hydraulik. Deshalb sollte eine Teillastprüfung nicht nur die Regelparameter auslesen, sondern den realen Anlagenzustand erfassen. Daraus entsteht eine Prioritätenliste: erst einfache Betriebs- und Wartungspunkte, dann hydraulische Anpassungen, zuletzt größere Investitionen.

• Vorlauf und Rücklauf an mehreren Punkten messen
• Verdichterstarts und Laufzeiten über mehrere Tage auswerten
• Filter, Glykol und Luft im System prüfen
• Maßnahmen nach Messdaten priorisieren

Wann eine Bestandsprüfung sinnvoll ist

Eine Bestandsprüfung ist sinnvoll, wenn der Chiller häufig startet, bei niedriger Last alarmiert, im Sommer instabil wird oder nach Erweiterungen anders reagiert als früher. Auch hohe Stromkosten können ein Hinweis sein, wenn Pumpen gegen geschlossene Ventile arbeiten oder Sollwerte zu tief gewählt sind.

Klima-Zentrum unterstützt Betriebe bei Industriekälte und Prozesskühlung in Österreich. Der erste Schritt ist eine belastbare Aufnahme: Anlagenhydraulik, Pumpen, Puffer, Verbraucher, Glykol, Filter, Messpunkte, Lastprofil und Regelung. Danach lässt sich entscheiden, ob eine Parametrierung, ein hydraulischer Umbau, ein Pufferspeicher, Pumpenoptimierung oder ein Chiller-Retrofit sinnvoll ist.

Wichtig ist, Investitionen nicht aus Bauchgefühl abzuleiten. Ein neuer Chiller löst Taktung nicht, wenn die Mindestwassermenge weiterhin fehlt. Umgekehrt kann eine gut geplante Hydraulik die Lebensdauer und Effizienz einer bestehenden Anlage deutlich verbessern.
