Bypassventil und Mindestvolumenstrom beim Chiller: Industriekälte vor Strömungsstörungen schützen

Warum der Verdampfer einen Mindestvolumenstrom braucht

Im Verdampfer nimmt das Wasser- oder Glykolgemisch Wärme vom Kältekreis auf. Sinkt der Volumenstrom, steigt bei gleicher Leistung die Temperaturspreizung. Lokale Bereiche können sehr kalt werden, während Regelung und Sensorik nur Mittelwerte erfassen. Der Chiller begrenzt oder stoppt deshalb über Durchflussüberwachung, Frostschutz und Temperaturgrenzen.

Der erforderliche Bereich ist gerätespezifisch. Nennvolumenstrom, zulässiger Minimal- und Maximalwert sowie Druckverlust stehen in den technischen Unterlagen. Eine Quadratmeter- oder Kilowatt-Faustformel ersetzt diese Daten nicht. Glykolanteil und Temperatur verändern zudem Dichte, Wärmekapazität und Druckverlust.

Probleme entstehen oft nach Umbauten: zusätzliche Zweiwegeventile, variable Pumpen, neue Verbraucher oder geänderte Regelstrategien. Jeder Eingriff kann den hydraulischen Betriebspunkt verschieben. Deshalb wird nicht nur die Pumpe betrachtet, sondern der komplette Weg durch Verdampfer, Verteiler, Verbraucher und Rücklauf.

• Herstellergrenzen des Chillers dokumentieren
• Volumenstrom über relevante Lastzustände messen
• Glykolkonzentration in die Hydraulik einrechnen
• Umbauten mit neuer Funktionsprüfung abschließen

Was ein Bypassventil leisten kann – und was nicht

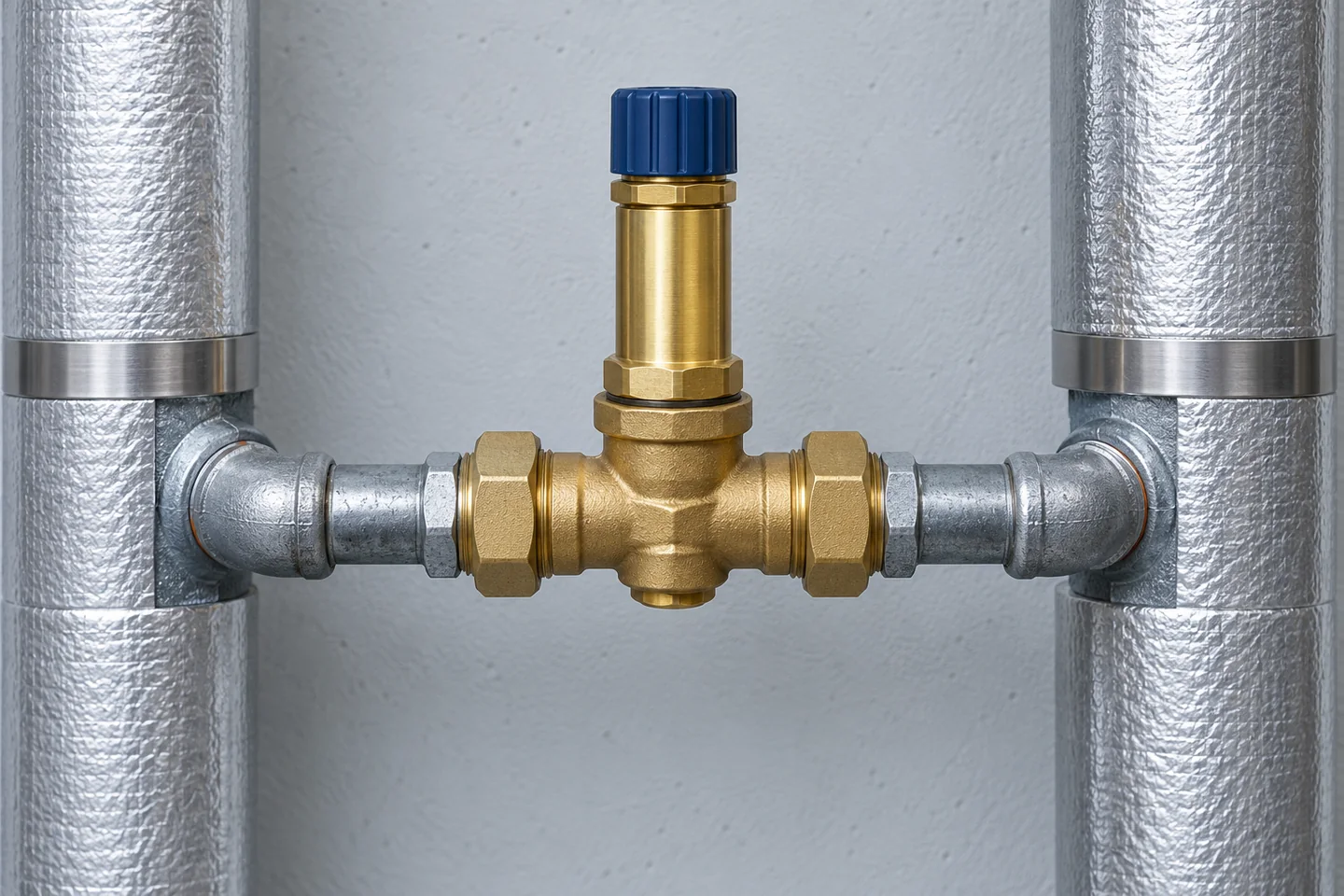

Ein Bypass verbindet Vor- und Rücklauf, wenn der Verbraucherkreis weniger Wasser abnimmt als der Chiller benötigt. Ein differenzdruckgeregeltes Ventil öffnet bei steigendem Druck, etwa wenn Zweiwegeventile schließen. Damit bleibt eine Mindestströmung erhalten und die Pumpe arbeitet nicht gegen ein vollständig geschlossenes Netz.

Ist der Bypass zu weit offen oder an einer ungünstigen Stelle, fließt kaltes Wasser direkt zurück. Die Verbraucher erhalten zu wenig nutzbare Leistung, das Rücklaufwasser bleibt zu kalt und der Chiller taktet. Gleichzeitig fördert die Pumpe Wasser im Kreis, ohne Prozesswärme aufzunehmen. Das ist hydraulisch stabil, aber energetisch und regelungstechnisch schlecht.

Ein Bypass ersetzt keine korrekte Auslegung. Wenn Wasservolumen, Pumpenkennlinie, Regelbereich oder Sensorpositionen nicht passen, kaschiert er Symptome. Bei stark variabler Last können hydraulische Entkopplung, Pufferspeicher, Primär-/Sekundärsystem oder eine angepasste Pumpenregelung besser sein. Die Lösung hängt von Chiller und Prozess ab.

Flow-Switch, Differenzdruck und Messwerte prüfen

Ein Flow-Switch bestätigt Strömung, misst aber nicht automatisch den exakten Volumenstrom. Falsche Einbaulage, Verschmutzung, Luft oder eine unpassende Schaltschwelle können Fehlalarme oder trügerische Freigaben erzeugen. Bei elektronischen Sensoren werden Messbereich, Einbaustrecke, Medium und Kalibrierung geprüft.

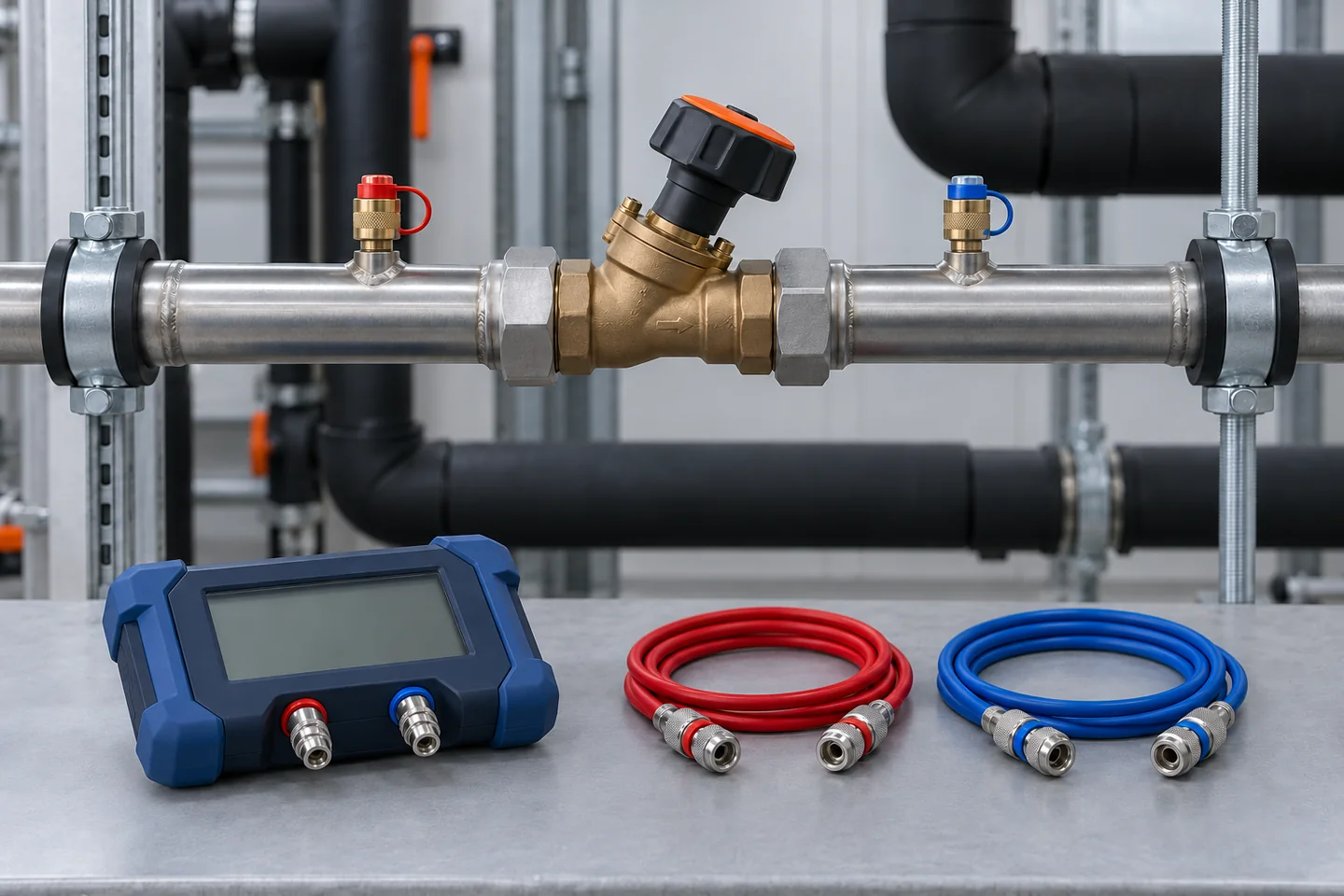

Für die Diagnose sind Vorlauf- und Rücklauftemperatur, Differenzdruck über Verdampfer, Pumpendrehzahl, Ventilstellungen und Chillerleistung gemeinsam nötig. Aus Temperaturspreizung allein lässt sich der Volumenstrom nur mit bekannter übertragener Leistung und passenden Stoffwerten plausibilisieren. Ein direkter hydraulischer Abgleich ist belastbarer.

Trenddaten helfen, dynamische Fehler zu erkennen. Tritt der Alarm nur beim Schließen einer Produktionslinie, nach Abtauung oder bei niedriger Außentemperatur auf, liegt die Ursache oft in einer Übergangssituation. Zeitstempel von Ventilen, Pumpen und Chillerfreigaben zeigen, ob Regelungen gegeneinander arbeiten.

• Flow-Switch nicht mit Durchflussmessung verwechseln
• Differenzdruck und Pumpendrehzahl mitschreiben
• Ventilstellungen zeitlich mit Alarmen abgleichen
• Sensoren auf Luft und Einbaubedingungen prüfen

Pufferspeicher, variable Pumpen und Regelstrategie

Ein Pufferspeicher erhöht Wasservolumen und thermische Trägheit. Das kann Mindestlaufzeiten verbessern und Lastsprünge abfangen. Er garantiert aber keinen ausreichenden Volumenstrom durch den Verdampfer, wenn Hydraulik und Pumpen nicht passend verschaltet sind. Anschlussart, Fühlerposition und Schichtung beeinflussen die Wirkung.

Bei drehzahlgeregelten Pumpen muss die minimale Drehzahl zum hydraulisch ungünstigsten Zustand passen. Eine reine Differenzdruckregelung am Verteiler kann den Verdampferdurchfluss zu weit reduzieren. Umgekehrt hält ein zu hoher Sollwert Ventile im Drosselbetrieb und erhöht Pumpenstrom. Messpunkte und Regelziel müssen zum Netz passen.

In Primär-/Sekundärsystemen entkoppelt ein eigener Chillerkreis den Verbraucherkreis. Auch dort kann Mischfluss am Entkopplungspunkt entstehen. Flussrichtung und Temperatur zeigen, ob Primär- und Sekundärvolumenströme zueinander passen. Eine saubere Inbetriebnahme umfasst Volllast, Teillast, Mindestlast und Störungsübergänge.

Praxischeck bei wiederkehrenden Strömungsalarmen

Zuerst werden Chillergrenzen, Medium und Anlagenplan gesichert. Danach folgen Filter, Absperrungen, Luft, Pumpenzustand und sichtbare Ventilstellungen. Der Volumenstrom wird nicht durch blindes Öffnen des Bypasses „repariert“, sondern gegen die Sollwerte geprüft. Jede Änderung wird mit Ausgangswert und Ergebnis dokumentiert.

Anschließend werden typische Übergänge getestet: Start aller Verbraucher, Schließen einzelner Zonen, minimale Produktionslast, Pumpenwechsel und Wiederanlauf nach Strom- oder Störungsabschaltung. Dabei müssen Durchflussfreigabe und Chillerstart zeitlich richtig verriegelt sein. Ein Verdichter darf nicht anlaufen, bevor die Strömung stabil bestätigt ist.

Klima-Zentrum unterstützt österreichische Produktionsbetriebe bei Industriekälte, Chiller-Hydraulik, Prozesskühlung, Wartung und Störungsdiagnose. Ziel ist eine Lösung, die Mindestvolumenstrom, Energieeffizienz und Prozessstabilität gemeinsam verbessert.

Ein wichtiger Plausibilitätscheck ist die Energiebilanz. Wenn gemessener Volumenstrom, Temperaturspreizung und erwartete Kälteleistung stark auseinanderliegen, stimmt mindestens eine Annahme oder Messung nicht. Sensorversatz, falsche Einheiten, ungünstige Messstellen und zeitlich nicht synchronisierte Werte sind häufig. Für dynamische Prozesse werden Daten mit demselben Zeitraster ausgewertet. Erst danach sollte die Regelung geändert werden, sonst optimiert man möglicherweise auf einen Messfehler.

Auch Rückschlagventile und parallel geschaltete Pumpen verdienen Aufmerksamkeit. Ein undichtes Rückschlagventil kann Rückströmung durch eine stehende Pumpe zulassen; eine falsch koordinierte Wechselsteuerung verursacht beim Umschalten kurzzeitig zu wenig Durchfluss. Bei mehreren Chillern verändert das Zu- und Abschalten einzelner Maschinen den gemeinsamen Volumenstrom. Sequenzregelung, Pumpenfreigabe und Ventillaufzeiten müssen deshalb als zusammenhängender Ablauf getestet werden.

Für die Alarmstrategie werden Vorwarnung und Abschaltung getrennt. Eine frühzeitige Meldung bei sinkendem Differenzdruck erlaubt eine kontrollierte Reaktion, während die Schutzabschaltung den Verdampfer vor Schäden bewahrt. Zu enge Grenzen führen zu unnötigen Stopps, zu weite Grenzen schwächen den Schutz. Grenzwerte stammen aus Gerätedaten und validierten Messungen. Änderungen werden versioniert, damit bei späteren Problemen nachvollziehbar bleibt, welche Regelparameter aktiv waren.

Nach der Optimierung sollte der Betrieb über mehrere Lastprofile beobachtet werden. Relevant sind nicht nur störungsfreie Stunden, sondern auch Pumpenenergie, Rücklauftemperatur, Verdichterstarts und nutzbare Prozessleistung. Ein dauerhaft weit geöffneter Bypass kann Alarme beseitigen und trotzdem Effizienz verlieren. Der erfolgreiche Zustand hält den Chiller innerhalb seiner Durchflussgrenzen, versorgt die Verbraucher stabil und vermeidet unnötige Umlaufmengen.
