Wo in der Brauerei Kältebedarf entsteht
Die größte Herausforderung ist die zeitliche Überlagerung verschiedener Lasten. Beim Abkühlen heißer Würze wird kurzfristig viel Leistung benötigt. Während der Gärung entsteht kontinuierlich Wärme, die über Kühlmäntel abgeführt wird. Reifung und Lagerung verlangen dagegen eine stabile, meist niedrigere Temperatur über längere Zeit. Kommen mehrere neue Chargen gleichzeitig in die Tanks, verschiebt sich die Lastspitze deutlich.
Eine Anlagenleistung nur aus Jahresproduktion oder Tankvolumen abzuleiten, ist deshalb zu grob. Benötigt werden ein realistischer Produktionskalender, Chargengrößen, Start- und Zieltemperaturen, gewünschte Abkühlzeiten, Tankanzahl und maximaler Gleichzeitigkeitsfall. Auch Raumtemperatur, Rohrleitungslängen und Reinigungsvorgänge beeinflussen die Last.
Das europäische BREF für die Lebensmittel-, Getränke- und Milchindustrie behandelt die gesamte Prozesskette solcher Anlagen. Für die Kälteplanung ist daraus vor allem der Systemgedanke relevant: Prozessanforderung, Energieeinsatz, Wasser, Reinigung und Betrieb dürfen nicht isoliert bewertet werden. Ein niedriger Sollwert ist nicht automatisch besser, wenn dadurch Verdichterarbeit und Verteilverluste steigen.
Klimaaktiv schätzt den Kälteanteil in der Nahrungsmittelindustrie im Durchschnitt als erheblich ein und empfiehlt, Betriebstemperaturen, Verschaltung und Hauptkomponenten strukturiert zu erfassen. In der Brauerei heißt das: Nicht nur den Kaltwassersatz ansehen, sondern auch Tankventile, Pumpen, Puffer, Rohrdämmung und Regelung.
- Würzekühlung als kurze hohe Last gesondert erfassen.
- Gärwärme je Tank und Belegungsplan berücksichtigen.
- Reifung und Lagerung als dauerhafte Grundlast abbilden.
- Gleichzeitigkeit aus dem echten Brauplan statt pauschal ansetzen.
Glykolkreislauf: Temperatur, Konzentration und Hydraulik zusammen planen
Glykol schützt den Sekundärkreislauf gegen Einfrieren, verändert aber Viskosität, Wärmekapazität und Druckverlust. Eine unnötig hohe Konzentration erhöht Pumpenarbeit und verschlechtert den Wärmeübergang. Eine zu niedrige Konzentration kann bei tiefen Vorlauftemperaturen oder Stillstand zum Risiko werden. Konzentration und Medium müssen deshalb zur niedrigsten realen Temperatur, Werkstoffverträglichkeit und Herstellerfreigabe passen.
Für die Hydraulik sind Volumenstrom und Temperaturspreizung entscheidend. Ein sehr hoher Volumenstrom kann Pumpenstrom und Strömungsgeräusch erhöhen, ohne die Prozessleistung entsprechend zu verbessern. Ein zu kleiner Volumenstrom führt dagegen zu schwacher Tankkühlung und instabiler Regelung. Messbare Vor- und Rücklauftemperaturen an Hauptsträngen und kritischen Verbrauchern schaffen Klarheit.

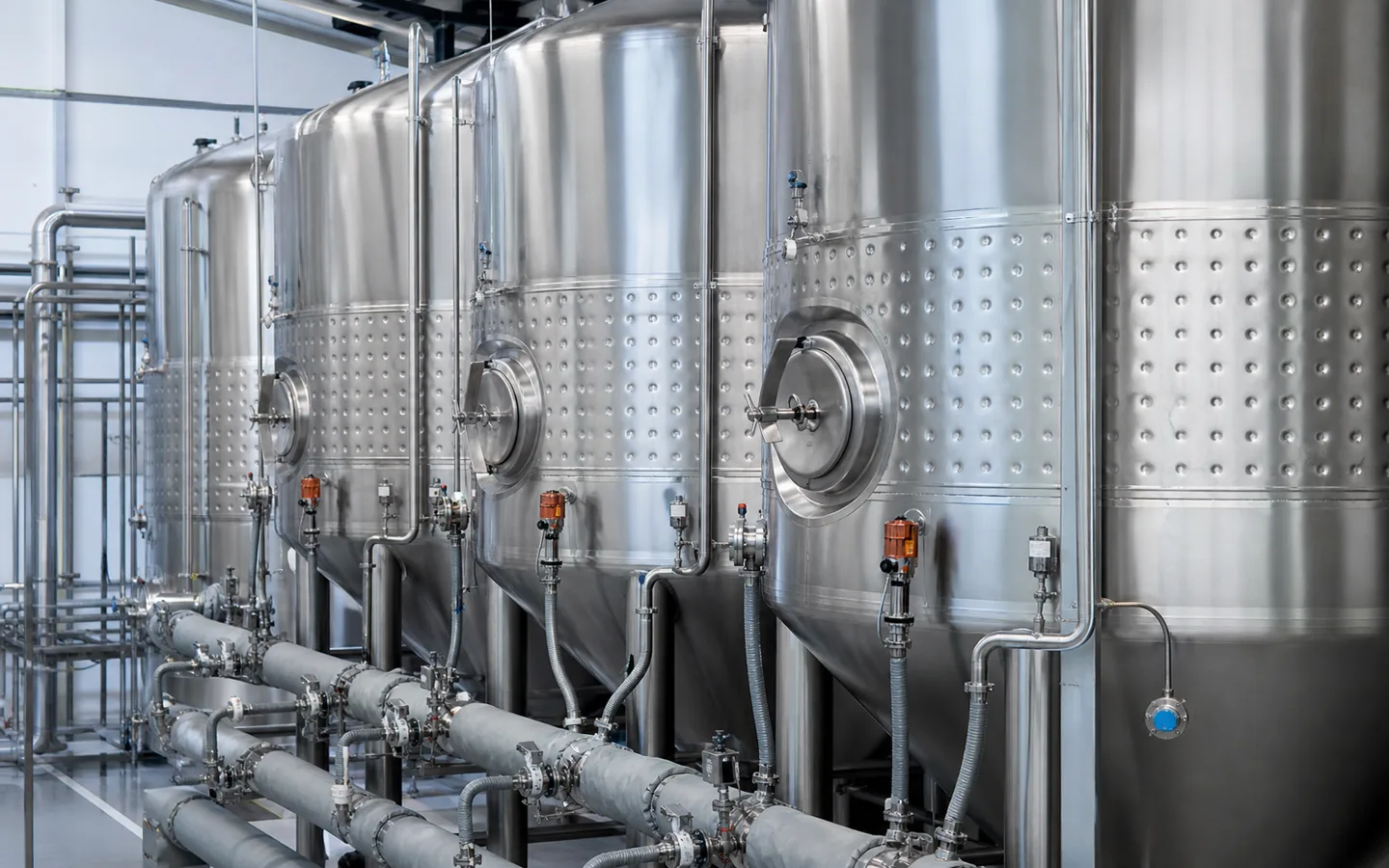

Zonenventile an den Tanks müssen sauber regeln und einen hydraulisch beherrschten Zustand erzeugen, wenn viele Ventile schließen. Differenzdruckregelung, drehzahlgeregelte Pumpen und gegebenenfalls hydraulische Entkopplung verhindern, dass einzelne Tanks über- oder unterversorgt werden. Der am weitesten entfernte oder hydraulisch ungünstigste Tank ist ein wichtiger Prüfpunkt.
Rohrdämmung muss dampfdiffusionsdicht und mechanisch intakt sein. Feuchte Dämmung verliert Wirkung, verursacht Kondensat und kann Korrosion verdecken. Gerade in hygienisch sensiblen Bereichen sind saubere Oberflächen, kontrollierte Tropfwege und zugängliche Armaturen wichtig.
- Glykolkonzentration nur so hoch wie technisch nötig wählen.
- Volumenstrom und Temperaturspreizung an Hauptsträngen messen.
- Differenzdruck bei wechselnden Tankventilen stabil halten.
- Dämmung auf Feuchte, Beschädigung und Kondensat prüfen.
Pufferspeicher, Stufung und Redundanz für wechselnde Lasten

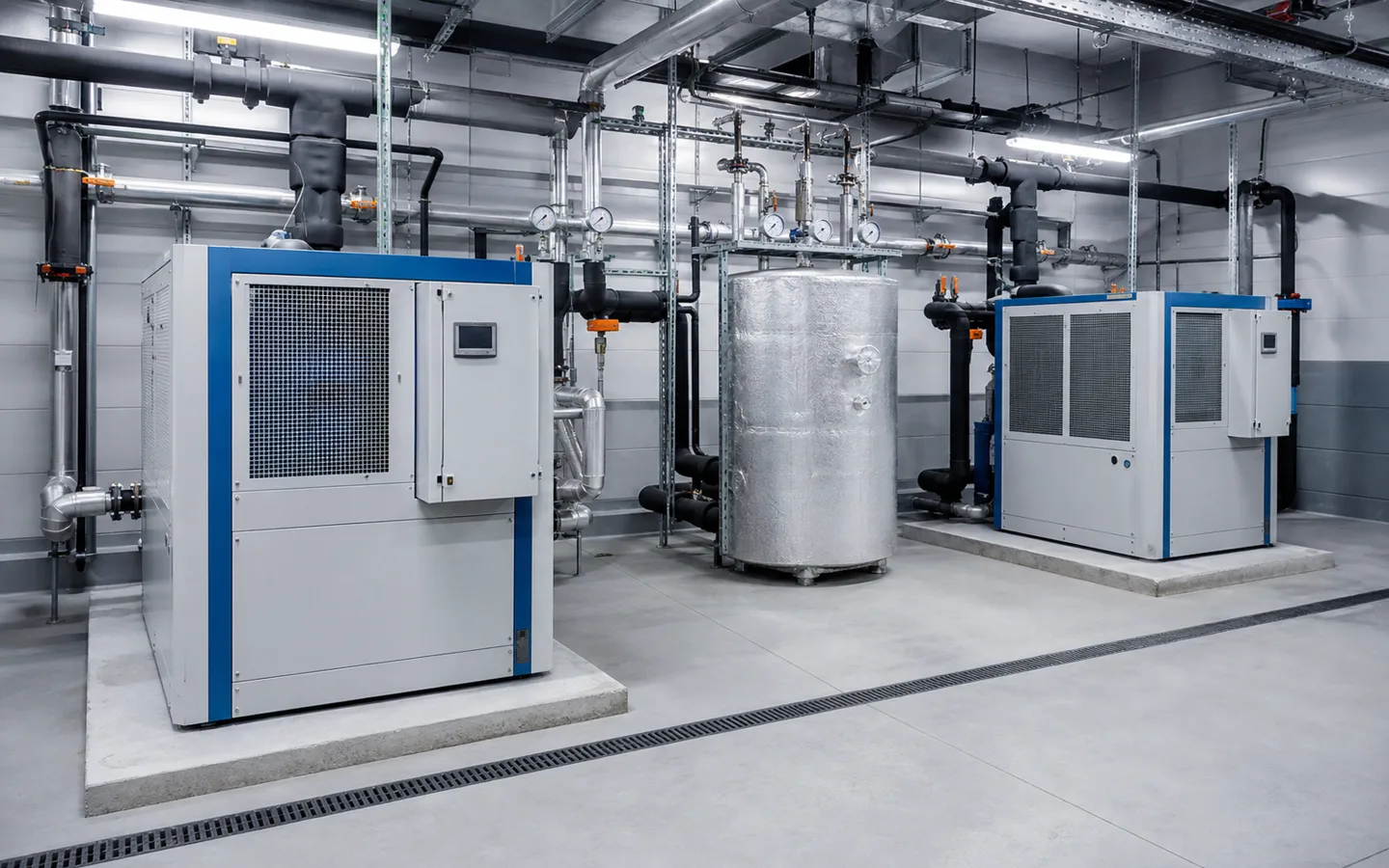

Ein Pufferspeicher kann kurze Lastsprünge aufnehmen, Mindestlaufzeiten sichern und Erzeugung von Verbrauchern hydraulisch entkoppeln. Er ersetzt jedoch keine ausreichende Kälteleistung. Größe, Anschlüsse und Fühlerposition müssen zur minimalen Systemlast, zum Wasservolumen der Anlage und zur gewünschten Überbrückungszeit passen. Ein schlecht eingebundener Puffer kann sich durchmischen und kaum nutzbare Speicherkapazität liefern.
Mehrere kleinere Leistungsstufen oder modular aufgebaute Kälteerzeuger passen häufig besser zu stark schwankenden Brauereilasten als eine einzige große Maschine. Die Regelung sollte Erzeuger so sequenzieren, dass unnötiges Takten vermieden und ein effizienter Betriebspunkt gehalten wird. Dabei sind Pumpen und Rückkühler gemeinsam zu betrachten.
Redundanz muss nach Geschäftsrisiko dimensioniert werden. Nicht jede Brauerei braucht vollständige N+1-Leistung für jeden denkbaren Spitzenfall. Entscheidend ist, welche Prozesse bei Ausfall weiterlaufen müssen, welche Tanks thermische Reserve besitzen und wie lange Reparatur oder Ersatzteilbeschaffung dauern kann. Eine reduzierte Notbetriebsleistung kann wirtschaftlicher sein als vollständige Doppelung.
Wichtig ist auch die elektrische Seite: getrennte Absicherung sinnvoller Teilanlagen, definierter Wiederanlauf nach Stromausfall und klare Prioritäten. Ein automatischer Neustart ohne Prüfung kann Ventile, Pumpen und Verdichter in ungünstiger Reihenfolge aktivieren.
- Puffer nach Mindestlast und gewünschter Laufzeit auslegen.
- Erzeuger stufen und sequenzieren statt häufig takten lassen.
- Redundanz aus Prozesskritikalität und Überbrückungszeit ableiten.
- Wiederanlauf und elektrische Prioritäten dokumentieren.
Monitoring: Welche Werte Betreiber wirklich brauchen
Ein nützliches Monitoring beginnt mit wenigen verlässlichen Größen: Vor- und Rücklauftemperatur des Glykolkreises, Tanktemperaturen, Ventilstellungen oder Kühlanforderung, Pumpenstatus, Verdichterlaufzeiten, Störungen und elektrische Arbeit der Kälteerzeugung. Ohne Kontext erzeugen große Datenmengen nur Alarme, aber keine Entscheidung.
Die Werte sollten zum Produktionsplan passen. Wenn eine Charge abgekühlt wird, ist eine höhere Last normal. Verdächtig sind dagegen längere Abkühlzeiten bei gleicher Charge, wachsende Temperaturspreizung, häufige Verdichterstarts oder Pumpen im Dauerbetrieb bei wenig Kühlanforderung. Trendvergleich über Wochen ist aussagekräftiger als ein einzelner Momentwert.
Für Alarme braucht es klare Schwellen und Reaktionswege. Eine geringe Abweichung kann zunächst beobachtet werden, eine kritische Tanktemperatur oder ein Pumpenausfall verlangt sofortige Eskalation. Betreiber sollten wissen, wer informiert wird, welche Werte gesichert werden und welche Ventile oder Erzeuger nicht ohne Fachkenntnis verstellt werden dürfen.
Der klimaaktiv-Leitfaden für Energieaudits in Kältesystemen empfiehlt eine systematische Erfassung und Bewertung. Für Brauereien lässt sich daraus ein einfacher Kennzahlenansatz ableiten: Strom der Kälteanlage je Produktionsmenge, Laufzeiten je Betriebszustand und Temperaturqualität der wichtigsten Prozesse.
- Vorlauf, Rücklauf, Tanktemperaturen und elektrische Arbeit erfassen.
- Trends mit Produktionsplan und Chargenwechseln vergleichen.
- Alarmgrenzen mit klaren Eskalationswegen verbinden.
- Kennzahlen auf Prozessqualität statt nur Gesamtverbrauch beziehen.
Planung und Wartung als Produktionsaufgabe
Eine gute Brauereikälteanlage ist wartbar, ohne den hygienischen Betrieb unnötig zu stören. Filter, Pumpen, Ventile, Fühler, Puffer, Verdichter und Rückkühler brauchen Zugänge und Absperrmöglichkeiten. Wartungsfenster sollten mit Tankbelegung und Produktionsspitzen abgestimmt werden. Ersatzteile für kritische Pumpen, Fühler oder Antriebe werden nach Ausfallfolge priorisiert.
Klima-Zentrum unterstützt Brauereien und Getränkeproduzenten in Österreich bei Planung, Wartung, Optimierung und Reparatur von Prozesskälte. Ausgangspunkt sind Lastprofil, Tankpark, Glykolnetz, Energieverbrauch und kritische Prozesse. Daraus entstehen Maßnahmen, die technisch und betrieblich zur Anlage passen.
Vor einer Erweiterung sollte geprüft werden, ob Erzeugung, Pumpen, Rohrnetz und Rückkühlung Reserven besitzen. Ein zusätzlicher Tank erhöht nicht nur die Nennlast; er kann Gleichzeitigkeit, Druckverlust und Regelverhalten verändern. Eine Messung im bestehenden Betrieb ist häufig die beste Basis für eine belastbare Erweiterung.
Für die Aufnahme genügen oft einige gezielte Betriebstage: Welche Vorlauftemperatur liegt bei der Würzekühlung an, wie verändert sich der Rücklauf, welche Pumpendrehzahl wird erreicht und wie viele Tanks fordern gleichzeitig Kälte an? Werden diese Daten mit Chargengröße und Zeitstempel verbunden, zeigt sich, ob die Grenze bei Erzeuger, Verteilung, Tankventil oder Rückkühlung liegt. So lässt sich eine Erweiterung priorisieren, ohne vorschnell die gesamte Anlage zu ersetzen.
- Wartungszugänge und Absperrungen bereits in der Planung vorsehen.
- Wartungsfenster an Tankbelegung und Produktion koppeln.
- Erweiterungen mit Messdaten statt nur Nennleistung bewerten.
- Kritische Ersatzteile nach Produktionsfolge priorisieren.
Quellen und weiterführende Informationen
Prozesskühlung für Ihre Brauerei bewerten
Klima-Zentrum analysiert Lastprofil, Tankkühlung, Glykolnetz, Kälteerzeugung, Monitoring und Erweiterungsreserven für Brauereien in Österreich.
Kälteprojekt besprechenHäufige Fragen
Warum wird in Brauereien häufig Glykol verwendet?
Glykol ermöglicht einen frostsicheren Sekundärkreislauf für Tank- und Prozesskühlung. Konzentration und Temperatur müssen so gewählt werden, dass Frostschutz, Pumpenleistung und Wärmeübertragung zusammenpassen.
Wie wird die Kälteleistung einer Brauerei bestimmt?
Aus Chargen, Würzekühlung, Gärwärme, Lagerung, Abkühlzeiten, Tankbelegung und maximaler Gleichzeitigkeit – nicht nur aus Jahresproduktion oder Gesamtvolumen.
Braucht jede Brauerei einen Pufferspeicher?
Nicht zwingend. Ein Puffer kann Mindestlaufzeit, Lastsprünge und hydraulische Entkopplung verbessern, muss aber korrekt dimensioniert und eingebunden werden.
Welche Messwerte sind im Betrieb besonders wichtig?
Glykol-Vor- und Rücklauf, Tanktemperaturen, Pumpenstatus, Verdichterlaufzeiten, Störungen und elektrischer Energieverbrauch, jeweils im Zusammenhang mit dem Produktionsplan.
Wie viel Redundanz ist sinnvoll?
Das hängt von Prozesskritikalität, thermischer Reserve, Reparaturzeit und möglichem Notbetrieb ab. Vollständige N+1-Leistung ist nicht automatisch für jeden Betrieb wirtschaftlich.
