Heißgasabtauung in der Industriekälte: Regelung, Effizienz und sichere Betriebsweise

Warum Verdampfer überhaupt abgetaut werden müssen

Feuchte aus Luft, Ware und Türöffnungen schlägt sich am kalten Verdampfer nieder und friert. Der Eisansatz verschlechtert Wärmeübergang und Luftdurchsatz; Ventilatoren arbeiten gegen höheren Widerstand und die Verdampfungstemperatur kann sinken. Bleibt Eis zu lange stehen, steigen Energiebedarf, Temperaturschwankung und mechanisches Risiko.

Nicht jede sichtbare Reifschicht verlangt sofort einen Zyklus. Abtauhäufigkeit hängt von Raumtemperatur, Feuchte, Nutzung, Verdampferbauart und Warenprozess ab. Starre Zeitprogramme sind robust, können aber unnötige Wärme eintragen. Bedarfssignale aus Temperatur, Druck, Laufzeit oder Luftseite müssen plausibel und gegen Fehltrigger abgesichert sein.

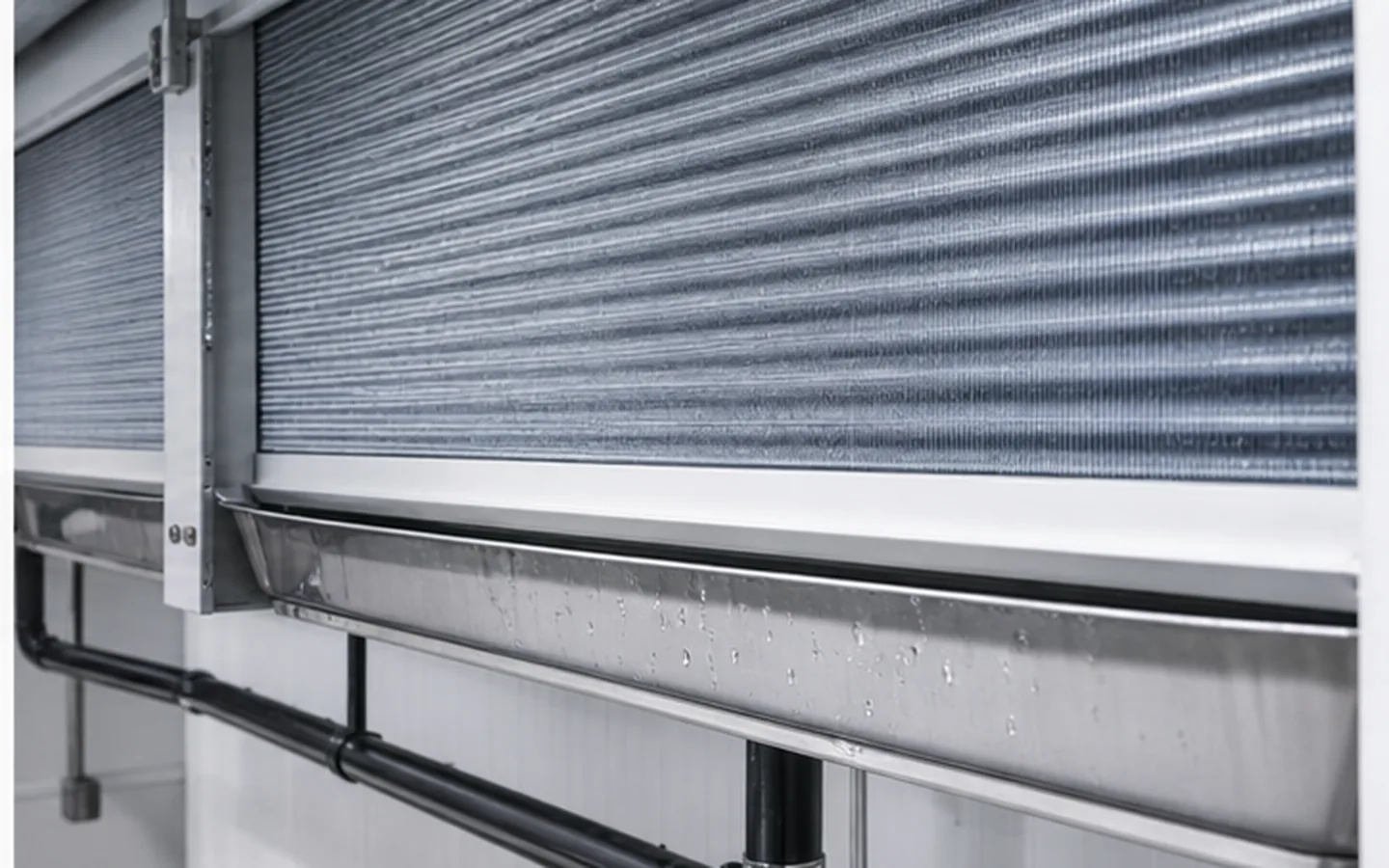

Das Eisbild liefert Hinweise auf die Ursache. Gleichmäßiger Reif über der gesamten Fläche unterscheidet sich von einem blockierten Teilbereich, Eis am Einlauf oder massiver Vereisung rund um Wanne und Ablauf. Fotos vor und nach dem Zyklus machen diese Unterschiede für Wartung und Regelungsoptimierung vergleichbar.

• Eisbildung als Folge von Feuchte und Nutzung verstehen.
• Luftdurchsatz und Temperaturverlauf beobachten.
• Abtauung nicht nur nach Uhrzeit optimieren.
• Vereisungsursachen parallel reduzieren.

Der typische Ablauf einer Heißgasabtauung

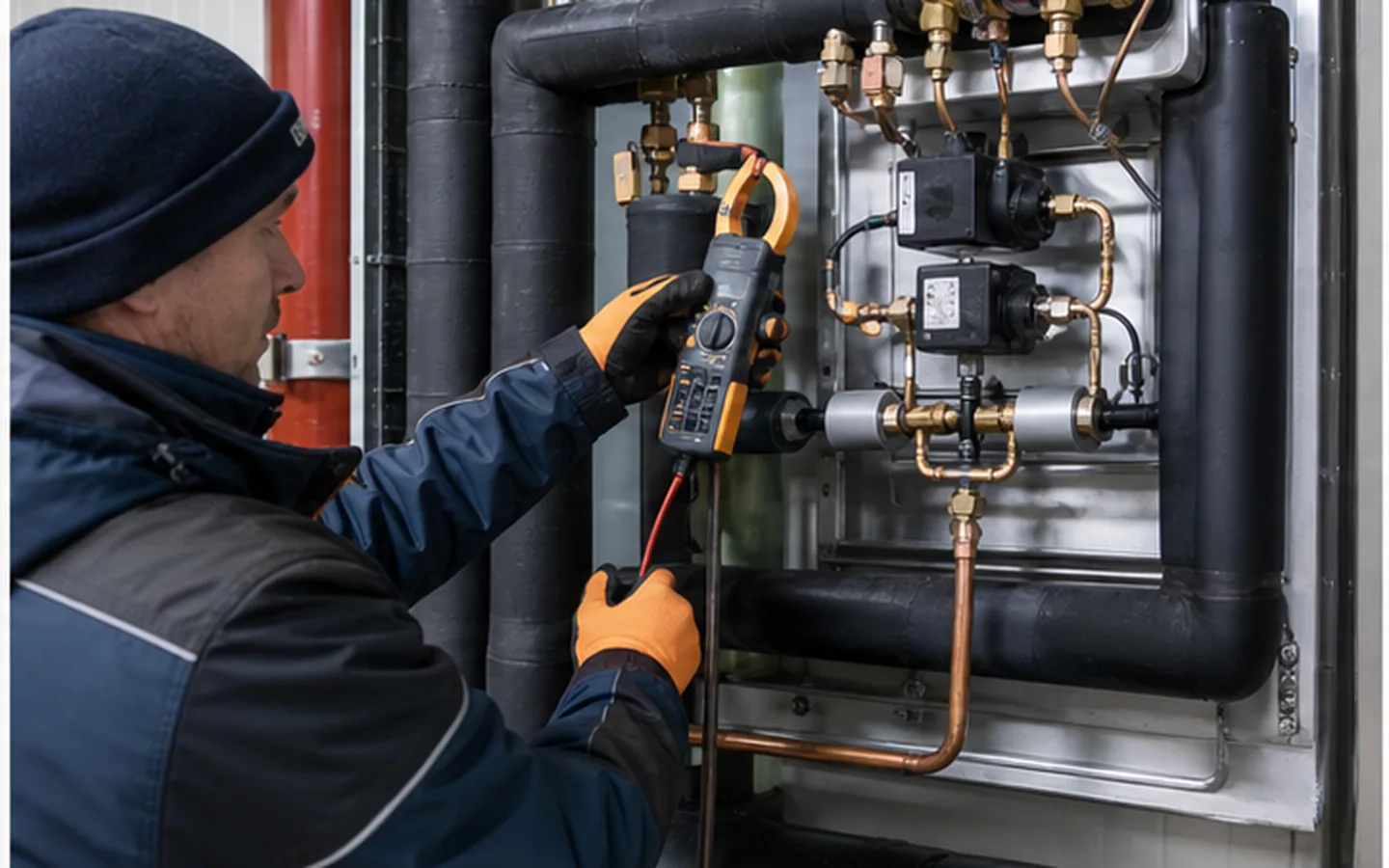

Zunächst wird die Flüssigkeitszufuhr beendet und der Verdampfer je nach System leergefahren oder druckseitig vorbereitet. Ventilatoren stoppen, damit Wärme nicht in den Raum geblasen wird. Danach strömt heißes Druckgas durch den vorgesehenen Weg und kondensiert im kalten Verdampfer; dabei wird Wärme an Eis und Metall abgegeben.

Das entstehende Kondensat muss kontrolliert abgeführt werden. Nach dem Abtauende folgen Abtropfzeit, gegebenenfalls Druckausgleich und ein gestufter Wiederanlauf. Öffnen Ventile in falscher Reihenfolge, drohen Druckstöße, Flüssigkeitsbewegungen und instabiler Betrieb. Der konkrete Ablauf ist anlagen- und herstellerspezifisch und gehört in dokumentierte Steuerungslogik.

Je nach Anlagenbauart verläuft Heißgas in normaler oder umgekehrter Richtung durch den Verdampfer. Auch Kondensatführung und Druckregelung unterscheiden sich. Eine allgemeine Ventilfolge aus einem Ratgeber darf deshalb nie auf eine konkrete Anlage übertragen werden; verbindlich sind Schaltbild, Herstellerunterlagen und geprüfte Steuerungsbeschreibung.

• Flüssigkeitszufuhr und Ventilatoren kontrolliert stoppen.
• Heißgas nur über den geplanten Weg führen.
• Kondensat und Schmelzwasser abführen.
• Druckausgleich und Wiederanlauf staffeln.

Druck, Flüssigkeit und Sicherheit beherrschen

Heißgas bringt hohen Druck und hohe Temperatur an einen zuvor kalten Verdampfer. Rohrleitungen, Ventile, Behälter und Halterungen müssen für Betriebszustände und Druckwechsel ausgelegt sein. Eingeschlossene Flüssigkeit zwischen geschlossenen Armaturen kann sich erwärmen und hydraulischen Druck aufbauen; erforderliche Entlastung und Schutzfunktionen dürfen nicht umgangen werden.

Bei industriellen Kältemitteln gelten anlagenspezifische Gefährdungsbeurteilung, Betriebsanweisung und Notfallorganisation. Betreiber greifen nicht in Handventile oder Steuerungssequenzen ein. Auffällige Schläge, starke Vibration, Leckanzeichen oder wiederholte Hochdruckabschaltung erfordern Abschaltung nach Betriebsanweisung und fachliche Prüfung.

Besondere Aufmerksamkeit gilt dem Übergang zwischen kaltem Stillstand und warmer Abtauung. Wiederholte Temperatur- und Druckwechsel belasten Rohrhalterungen, Löt- oder Schweißstellen und Dichtungen. Sichtprüfung auf Scheuerstellen, lose Befestigung, Ölspuren und beschädigte Dämmung ergänzt die Auswertung der Steuerungsdaten.

• Keine Schutz- oder Verriegelungsfunktion überbrücken.
• Flüssigkeitseinschlüsse konstruktiv berücksichtigen.
• Druckstöße und Vibration dokumentieren.
• Arbeiten nur durch qualifiziertes Personal.

Regelung: Ende statt bloßer Dauer erkennen

Ein zu kurzer Zyklus lässt Eisreste zurück, die von Zyklus zu Zyklus wachsen. Ein zu langer Zyklus erwärmt Verdampfer und Raum, verlängert die Rückkühlung und verschwendet Energie. Abtauende kann über Temperaturfühler am geeigneten Rohr- oder Lamellenpunkt erkannt werden; Position, Kontakt und Plausibilität sind entscheidend.

Zusätzlich helfen maximale Abtaudauer, Druckgrenzen und ein Alarm bei ausbleibendem Temperaturanstieg. Nach dem Zyklus sollten Raum- und Verdampfertemperatur, Ventilstatus und Zeit bis zur stabilen Kühlung ausgewertet werden. Trends zeigen, ob Feuchteeintrag, Fühlerdrift oder Ventilfunktion schleichend schlechter werden.

Fühlerwerte müssen zum physischen Verlauf passen. Steigt die gemessene Endtemperatur ungewöhnlich schnell, kann der Fühler schlecht anliegen oder von Heißgas direkt beeinflusst werden, während Teile des Lamellenpakets vereist bleiben. Plausibilitätsprüfung verbindet deshalb Fühlerwert, Dauer, Eisbild und Ablaufwasser.

• Endefühler fachgerecht platzieren und prüfen.
• Maximalzeit als Sicherheitsgrenze nutzen.
• Abtau- und Rückkühlzeiten trendmäßig vergleichen.
• Alarm auf wiederkehrende Eisreste ausrichten.

Effizienz entsteht im Gesamtsystem

Heißgas spart separate elektrische Heizenergie, ist aber nicht kostenlos: Verdichterarbeit, Druckniveau, Wärmeverluste und anschließende Rückkühlung zählen. Eine gute Lösung nutzt ausreichend verfügbares Heißgas und begrenzt Abtaudauer sowie Wärmeübertragung in den Raum. Gruppenabtauungen müssen zur Verdichterlast und zu anderen Verbrauchern passen.

Häufig lässt sich mehr durch trockene Türzonen, kurze Öffnungen, intakte Dichtungen und freie Luftwege gewinnen als durch aggressivere Abtauung. Auch Ablaufheizung, Dämmung und Ventilwartung gehören zur Bilanz. Kennzahlen sind Abtauungen je Tag, Dauer, Energie, Rückkühlzeit und Temperaturabweichung.

Bei parallelen Verdampfern kann eine unkoordinierte Abtauung die verfügbare Kälteleistung oder den Druckhaushalt stärker beeinflussen als erwartet. Eine Staffelung berücksichtigt Produktionslast, Raumzonen und Verdichterverbund. Die optimale Reihenfolge wird aus Messdaten entwickelt und nicht allein aus gleichmäßigen Uhrzeiten.

• Abtauenergie und Rückkühlenergie gemeinsam betrachten.
• Feuchteeintrag im Betrieb verringern.
• Verdampfergruppen sinnvoll staffeln.
• Kennzahlen statt Einzelzyklus bewerten.

Wartung und Optimierung planbar machen

Wartung prüft Eisbild, Lamellen, Ventilatoren, Tropfwanne, Ablauf, Dämmung, Ventile, Fühler und Steuerungsprotokoll. Ungleichmäßige Eisreste können auf Luftverteilung, Kältemittelversorgung oder Abtauströmung hinweisen. Änderungen werden erst nach Vergleich mehrerer Betriebszyklen und unter Beachtung der Herstellergrenzen freigegeben.

Klima-Zentrum unterstützt Industrie- und Gewerbebetriebe in Österreich bei Planung, Wartung, Diagnose und Optimierung von Kälteanlagen. Ziel ist ein reproduzierbarer Abtauprozess, der Produkt- und Betriebssicherheit mit Energieeffizienz verbindet, ohne Schutzfunktionen oder anlagenspezifische Vorgaben zu vereinfachen.

Nach Änderungen sollten mehrere Zyklen unter unterschiedlichen Last- und Feuchtebedingungen bewertet werden. Ein einmalig sauberer Verdampfer an einem ruhigen Tag beweist noch keine robuste Einstellung. Freigabekriterien können vollständiges Eisende, begrenzte Raumtemperaturabweichung, ruhiger Wiederanlauf und stabile Rückkühlzeit umfassen.

Für Produktions- und Logistikbetriebe gehört die Abtauung in das Änderungsmanagement der Anlage. Neue Warenströme, längere Türzeiten, höhere Sollwerte, Umbauten am Verdampfer oder eine geänderte Verdichterregelung können das bisherige Verhalten verschieben. Nach solchen Änderungen werden Eisbild, Zyklusdauer, Druckverlauf, Rückkühlung und Raumtemperatur erneut bewertet. Damit bleibt eine frühere Optimierung nicht unbemerkt unter neuen Randbedingungen unwirksam.

Die dokumentierten Ausgangswerte dienen zugleich als Referenz für die nächste Wartung. Werden Messpunkt, Zeitpunkt und Betriebszustand gleich erfasst, lassen sich Veränderungen verlässlich vergleichen. Das verbessert die Entscheidung zwischen Beobachtung, planbarer Instandsetzung und sofortigem Eingriff und verhindert, dass einzelne Momentaufnahmen ohne technischen Zusammenhang überbewertet werden.

• Vorher-/Nachher-Bilder des Eisbilds dokumentieren.
• Fühler und Ventilrückmeldungen prüfen.
• Abtaukennzahlen regelmäßig vergleichen.
• Änderungen kontrolliert und rückverfolgbar testen.
