Freikühlung (Free Cooling) für Kälteanlagen: Potenzial, Auslegung & Betrieb in Österreich

Was ist Freikühlung – und wo liegt der größte Nutzen?

Im klassischen Betrieb einer Kälteanlage erzeugt der Kompressor die Kälte, indem er den Kältekreis antreibt. Bei Free Cooling wird die Umgebung genutzt, um Wärme aus dem Prozess-/Kaltwasserkreis abzuführen – abhängig von Außentemperatur und gewünschten Vorlauftemperaturen.

Der Nutzen ist meist in drei Punkten sichtbar: weniger elektrische Arbeit des Kompressors, geringere Wärmeabgabe im Maschinenraum (bessere Bedingungen) und weniger mechanischer Verschleiß. Besonders geeignet ist Free Cooling für Prozesse mit moderaten Kühltemperaturen (z. B. 12–18 °C) oder Systeme, die viele Stunden im Teillastbereich laufen.

• Typische Anwendungen: Prozesskühlung, Hydraulik-/Maschinenkühlung, Lager-/Logistikkühlung, technische Räume, Büro-/Gewerbeklima über Kaltwasser.
• Je höher die zulässige Vorlauftemperatur, desto mehr Free-Cooling-Stunden sind möglich.

Systemvarianten: Direkte, indirekte und hybride Freikühlung

Free Cooling ist kein einzelnes Gerät, sondern eine Systemfunktion. Entscheidend ist, wie der Prozesskreislauf (z. B. Kaltwasser/Glykol) mit der Umgebung gekoppelt wird. In der Praxis sind drei Varianten verbreitet: direkte Freikühlung über den Luftkühler, indirekte Freikühlung über Wärmetauscher und hybride Systeme, die stufenweise zwischen Free Cooling und Kompressorbetrieb wechseln.

Die Wahl hängt von Hygieneanforderungen, Wasserqualität, Frostschutz, Redundanz und dem gewünschten Temperaturlevel ab.

• Direkte Freikühlung: Der Prozess-/Glykolkreis wird direkt über den Außenluftkühler (Trockenkühler) gekühlt.

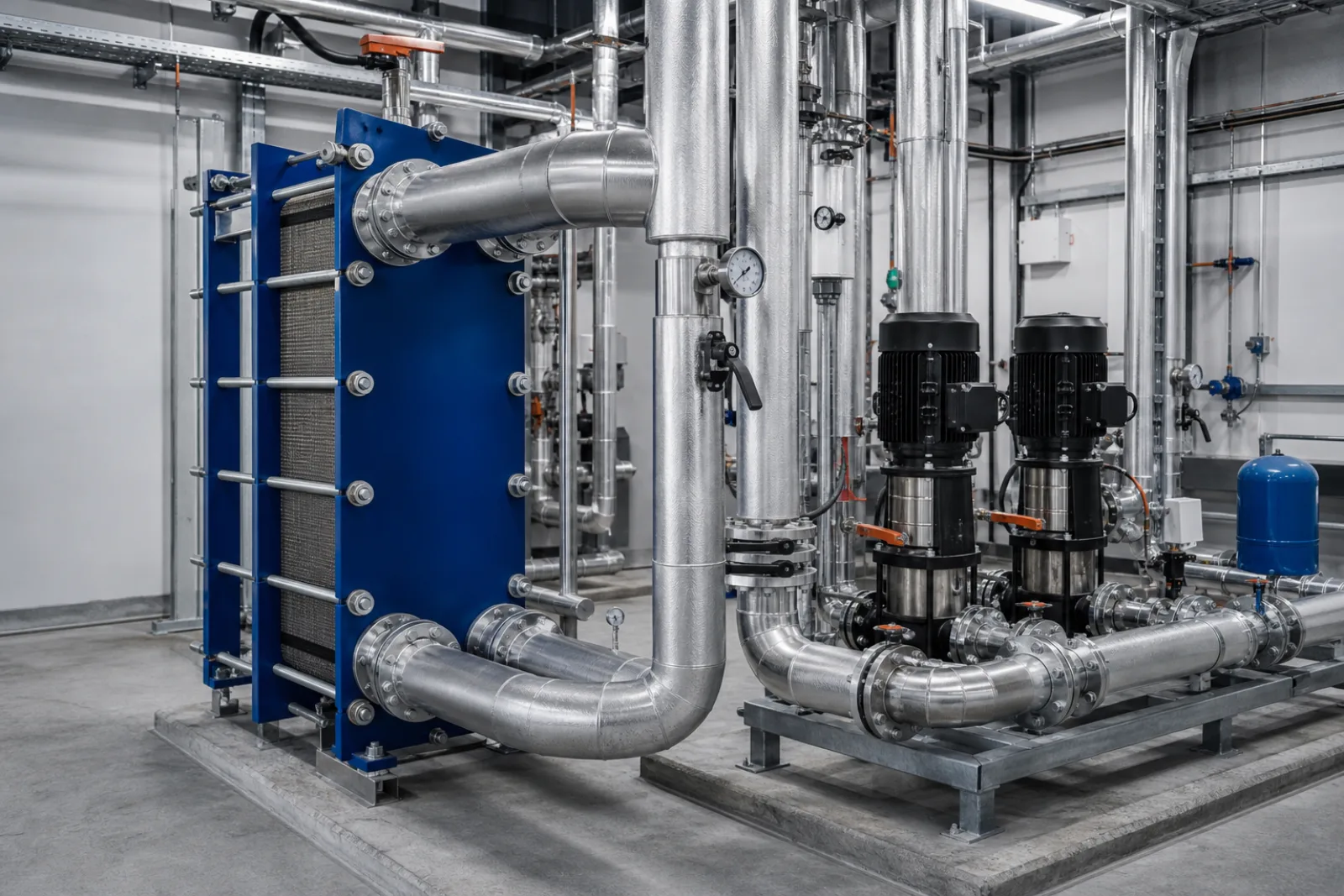

• Indirekte Freikühlung: Ein Plattenwärmetauscher trennt den Prozesskreis vom Außenkreis – sinnvoll, wenn unterschiedliche Medien/Qualitäten gefordert sind.
• Hybride Systeme: Free Cooling deckt einen Teil der Last; der Kältesatz übernimmt nur bei höheren Außentemperaturen oder Spitzenlast.

Auslegung: Worauf es bei Temperaturen, ΔT und „Approach“ ankommt

Free Cooling ist nur so gut wie die Auslegung der Temperaturdifferenzen. Wer zu niedrige Vorlauftemperaturen fordert, verschenkt Free-Cooling-Stunden. Wer zu knapp auslegt, bekommt im Sommer Engpässe. Typische Denkfehler sind: falsche Annahmen zur Rücklauftemperatur, zu kleiner Wärmetauscher oder ein Luftkühler, der bei realen Verschmutzungs- und Windbedingungen nicht mehr reicht.

Ein robustes Konzept betrachtet: gewünschte Vorlauf-/Rücklauftemperaturen, maximale Last, Außentemperaturprofil (Standort), Reserve, Verschmutzungszuschläge und die Regelstrategie (stufenweise Umschaltung).

• Wichtig ist das „Approach“: wie nah die Prozessvorlauftemperatur an die Außentemperatur (bzw. an die Luftkühlerspezifikation) herankommt.
• Für viele Betriebe lohnt ein Ansatz mit höherer Vorlauftemperatur (wenn prozessseitig möglich) – das erhöht Free-Cooling-Anteil massiv.

Hydraulik & Regelung: So bleibt Free Cooling stabil (und schwingt nicht)

In der Praxis scheitert Free Cooling selten am Wärmetauscher – sondern an Hydraulik und Regelung. Häufige Probleme sind falsche Sensorpositionen, Pumpen ohne passende Regelung, fehlende Mindestdurchflüsse oder eine Umschaltlogik, die bei kleinen Temperaturänderungen „hin- und herspringt“ (Takten).

Bewährt sind: klare Betriebszustände (z. B. Free Cooling, Hybrid, Kompressor), Hysterese für Umschaltpunkte, sauber platzierte Temperaturfühler (Vorlauf/Rücklauf an den richtigen Stellen) und eine Pumpenregelung, die zum System passt.

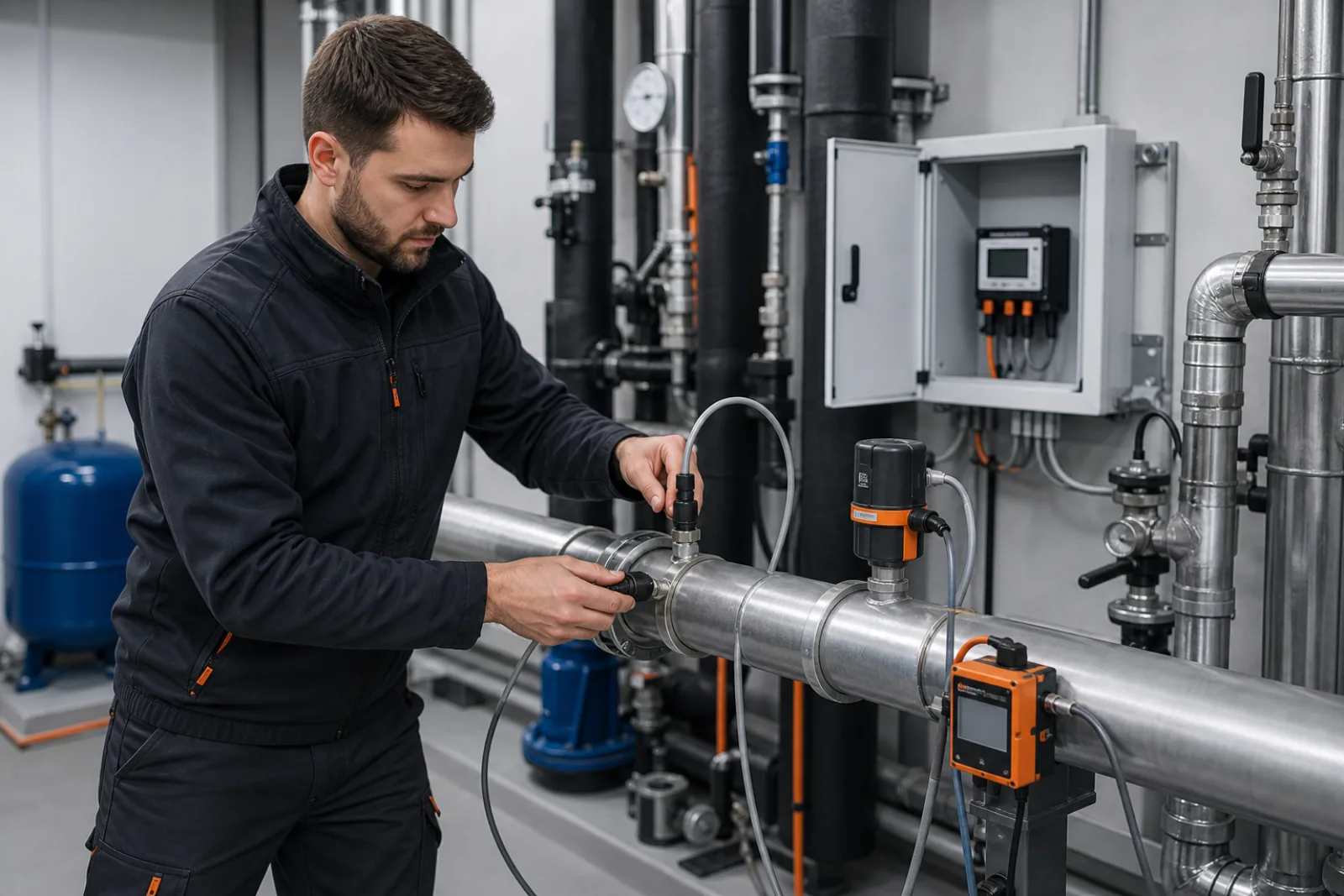

• Sensorik: Vorlauf/Rücklauf für Prozess und Außenkreis getrennt messen; Daten loggen (Trend statt Bauchgefühl).
• Pumpenregelung: Differenzdruck- oder Durchflussregelung passend auslegen; Mindestvolumenstrom sicherstellen.
• Umschaltstrategie: Hysterese + Zeitverzögerung, damit keine Instabilität entsteht.
• Bypass/Mischer: korrekt dimensionieren, sonst „kurzschließt“ die Anlage und kühlt ineffizient.

Frostschutz, Wasserqualität und Wartung: Die unterschätzten Punkte

Free Cooling nutzt die kalte Umgebung – und genau das bringt neue Risiken: Frost, Kondensat, Korrosion und (bei wasserbasierten Außenkreisen) Ablagerungen. In Österreich können auch in Übergangszeiten Nachtfrost und Kaltlufteinbrüche relevant sein.

Ein Betriebskonzept muss deshalb Frostschutz (Glykol, Drain-Down, Begleitheizung), Wasserqualität (Filtration, Korrosionsschutz) und Wartung (Reinigung des Luftkühlers, Filterwechsel, Entlüftung) berücksichtigen.

• Frostschutz: Medium und Konzentration passend zum Standort und zum tiefsten zu erwartenden Betriebspunkt wählen.
• Entlüftung/Schlamm: Luft und Schmutz sind Effizienz-Killer – automatische Entlüfter und Schmutzabscheider helfen, müssen aber gewartet werden.
• Wartung: Luftkühler regelmäßig reinigen (Lamellen), Ventilatoren prüfen, Filter/Strainer planmäßig wechseln.

Betreiber-Checkliste: Quick-Checks, die sofort helfen

Wenn Free Cooling nicht die erwartete Leistung bringt, liegt es oft an wenigen, wiederkehrenden Ursachen. Diese Checks sind sicher durchführbar, ohne den Kältekreis zu öffnen.

• Luftkühler frei? Keine Verbauung, keine starke Verschmutzung der Lamellen, Ventilatoren laufen und drehen in die richtige Richtung.
• Temperaturfühler plausibel? Vorlauf/Rücklauf stimmen mit Lastgefühl überein; keine „hängenden“ Sensorwerte.
• Durchfluss ok? Pumpen laufen, Ventile stehen korrekt, keine häufigen Luftgeräusche/Entlüftungsprobleme.
• Regelung taktet? Häufige Umschaltungen zwischen Free Cooling und Kompressor → Hysterese/Logik prüfen lassen.
• Daten loggen: 1 Woche Trend reicht oft, um das Problem zu finden (Außenluft, Vorlauf/Rücklauf, Pumpenstatus).
