Flüssigkeitssammler in der Kälteanlage: Funktion, Füllstand und Auslegung

Aufgabe im Kältekreis

Nach der Verflüssigung strömt das Kältemittel als Flüssigkeit zum Sammler. Dort können Schwankungen zwischen Verflüssiger, Flüssigkeitsleitung und Verdampfern gepuffert werden. Das Expansionsventil soll auch bei wechselnder Last mit ausreichend unterkühlter Flüssigkeit versorgt werden.

In Verbundanlagen ändern sich aktive Verdampfer, Verflüssigerinhalt und Außentemperatur laufend. Der Sammler nimmt deshalb nicht einfach eine konstante Menge auf. Sein Füllstand hängt vom Betriebszustand ab. Eine einzelne Sichtkontrolle ohne Last-, Druck- und Temperaturdaten ist nur begrenzt aussagekräftig.

Beim Pump-down kann Kältemittel aus der Niederdruckseite in die Hochdruckseite verlagert werden. Der dafür vorgesehene Behälterraum muss ausreichen, ohne zulässige Füllgrenzen zu überschreiten. Herstellerunterlagen, Druckgerätekonzept und anwendbare Regeln bestimmen die Auslegung.

• Flüssigkeitsreserve für Lastwechsel bereitstellen
• Expansionsorgane stabil versorgen
• Pump-down-Volumen berücksichtigen
• Füllstand immer im Betriebszustand bewerten

Sammler, Abscheider und Ölbehälter nicht verwechseln

Der Flüssigkeitssammler befindet sich in der Flüssigkeitsseite nach dem Verflüssiger. Ein Flüssigkeitsabscheider sitzt dagegen in der Saugleitung und soll den Verdichter vor zeitweilig zurückkehrender Flüssigkeit schützen. Beide sind Druckbehälter, erfüllen aber gegensätzliche Aufgaben und dürfen diagnostisch nicht verwechselt werden.

Ein Ölabscheider trennt Öl aus dem Heißgas, ein Ölreservoir versorgt Parallelverdichter. Auch diese Behälter haben eigene Anschlüsse, Regelorgane und Füllstandslogiken. In großen Anlagen ist deshalb eine eindeutige Anlagenkennzeichnung wichtig, ohne sich allein auf Form oder Einbauhöhe zu verlassen.

Falsche Zuordnung führt zu falschen Maßnahmen: Öl nachfüllen, weil ein Flüssigkeitssammler leer wirkt, oder Kältemittel ergänzen, weil ein Saugleitungsabscheider kalt ist, wäre technisch unbegründet. Ausgangspunkt sind Fließschema, Kältemittel, Betriebsdaten und Bauteilunterlage.

• Bauteil im Fließschema identifizieren
• Anschlussseite und Funktion prüfen
• Nicht aus Behälterform auf Inhalt schließen
• Messwerte vor Füllentscheidung aufnehmen

Volumen und zulässige Füllung auslegen

Das Behältervolumen wird aus möglicher Kältemittelverlagerung, Kältemitteldichte, Betriebs- und Stillstandstemperatur sowie gewünschtem Pump-down abgeleitet. Flüssigkeit dehnt sich bei Erwärmung aus. Deshalb darf ein abgeschotteter Behälter nicht vollständig flüssigkeitsgefüllt sein.

Zur Auslegung gehören der maximal zulässige Druck, Temperaturbereich, Werkstoff, Kältemittelverträglichkeit, Anschlussgrößen, Aufstellung und Befestigung. Bei brennbaren, toxischen oder sehr hochdruckseitigen Kältemitteln beeinflussen Stoffeigenschaften zusätzlich Raum-, Lüftungs- und Sicherheitskonzept.

Zu klein bedeutet zu wenig Reserve und mögliche Probleme beim Pump-down. Übermäßig groß erhöht Füllmenge, Kosten und gespeicherte Energie, ohne automatisch den Betrieb zu verbessern. Die Auswahl folgt daher dem konkreten System und nicht einer pauschalen Prozentregel.

• Thermische Flüssigkeitsausdehnung berücksichtigen
• Abschottbare Volumina separat bewerten
• Druck- und Temperaturfreigabe prüfen
• Nur notwendige Kältemittelmenge vorsehen

Füllstand und Unterkühlung richtig interpretieren

Ein niedriger Sammlerstand kann bei hoher Last normal sein, weil mehr Kältemittel in Verflüssiger, Leitungen und Verdampfern zirkuliert. Ein hoher Stand bei niedriger Last kann ebenfalls plausibel sein. Entscheidend ist, ob am Expansionsorgan blasenfreie, ausreichend unterkühlte Flüssigkeit ankommt und die Betriebswerte stabil bleiben.

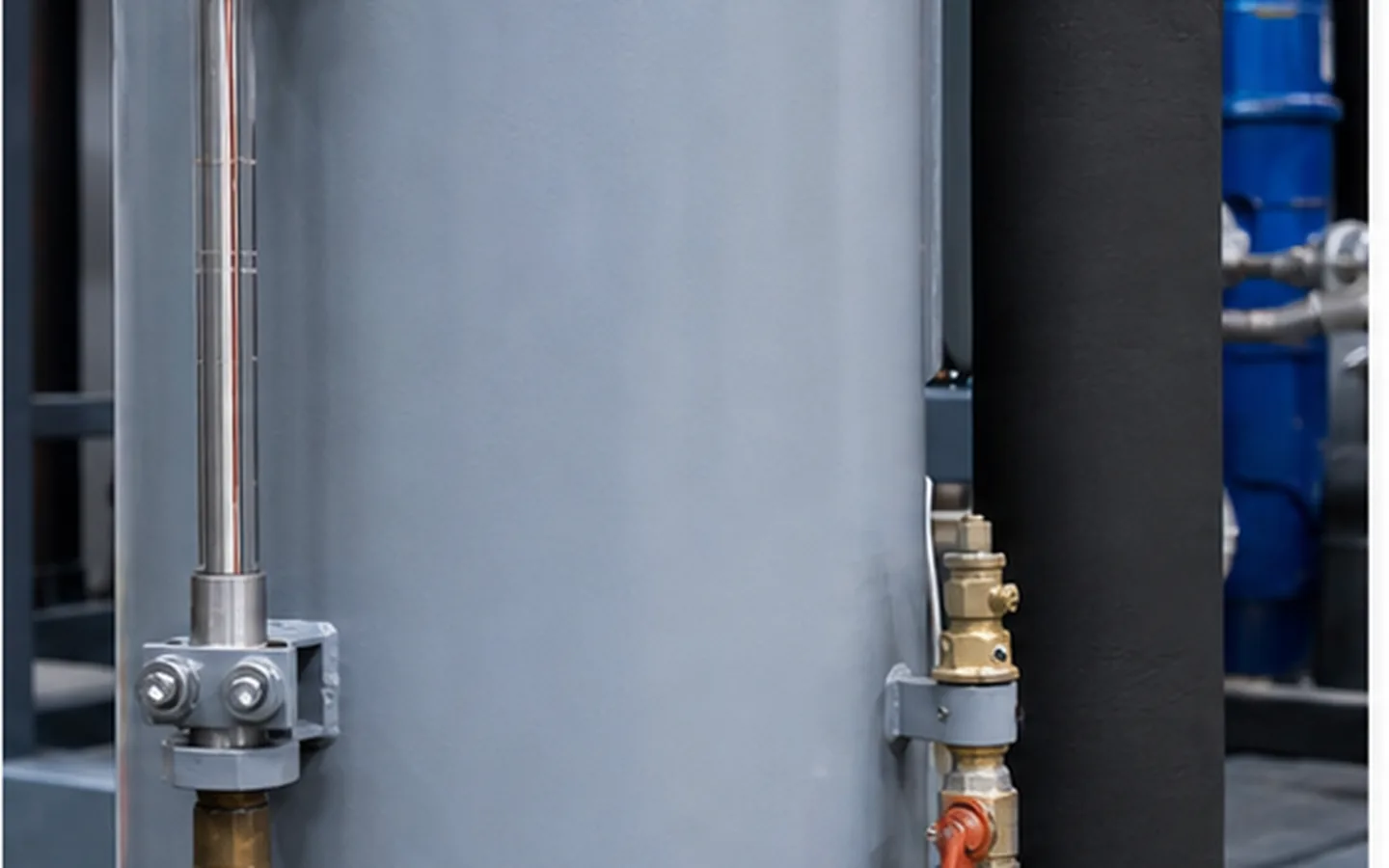

Schaugläser oder elektronische Füllstandssensoren müssen für Druck, Kältemittel und Temperatur geeignet sein. Anzeigegrenzen, Ventile und Anschlussleitungen können die Aussage beeinflussen. Bei Verdacht werden Unterkühlung, Hochdruck, Flüssigkeitstemperatur, Außentemperatur, Last und Verflüssigerregelung gemeinsam betrachtet.

Kältemittelmangel hat eine Ursache. Wird eine Leckage bestätigt, erfolgt die fachgerechte Instandsetzung und Dokumentation. Wiederholtes Nachfüllen nach Augenmaß kann den Sammler überfüllen und bei späterem Lastwechsel neue Hochdruck- oder Flüssigkeitsprobleme erzeugen.

• Füllstand über mehrere Lastzustände beobachten
• Unterkühlung synchron messen
• Sensor- und Schauglasgrenzen kennen
• Nicht nach einem Einzelbild nachfüllen

Armaturen, Druckentlastung und Aufstellung

Ein Sammler kann Absperrventile, Serviceanschlüsse, Füllstandseinrichtungen und je nach System Druckentlastung besitzen. Werden Flüssigkeitsvolumina zwischen geschlossenen Ventilen eingeschlossen, kann Erwärmung sehr hohe Drücke erzeugen. Schutzkonzept und Ventilstellungen gehören deshalb in Betriebs- und Wartungsanweisung.

Der Behälter wird mechanisch sicher befestigt und gegen Korrosion sowie unzulässige Erwärmung geschützt. Rohrkräfte dürfen nicht unkontrolliert in Anschlüsse eingeleitet werden. Bei Außenaufstellung sind Witterung, Sonneneinstrahlung und Frost der angeschlossenen Leitungen zu berücksichtigen.

Arbeiten an Druckbehälter, Sicherheitsventil oder Kältemittelfüllung gehören in fachkundige Hände. Plomben, Einstellwerte und Ventilabblasewege werden nicht eigenmächtig verändert. Sichtprüfung ersetzt keine vorgeschriebene Prüfung oder Herstelleranforderung.

• Ventilstellungen dokumentieren
• Eingeschlossene Flüssigkeit vermeiden
• Befestigung und Korrosion prüfen
• Druckentlastung nicht verändern

Diagnose und Retrofit

Auffälligkeiten sind etwa schwankende Einspeisung, Blasen in der Flüssigkeitsleitung, instabile Unterkühlung, ungewöhnlicher Füllstand oder fehlendes Pump-down-Volumen. Die Diagnose beginnt mit Anlagenplan, Kältemittel, Lastzustand und bisherigen Eingriffen. Danach folgen Druck-, Temperatur- und Füllstandstrends.

Bei Kältemittelumstellung oder Leistungsänderung wird der Sammler neu bewertet. Andere Dichte, Drucklage und erforderliche Füllmenge können das nutzbare Volumen verändern. Auch neue Verflüssiger, zusätzliche Verdampfer oder längere Leitungen verschieben die Inventarverteilung.

Klima-Zentrum unterstützt Betriebe bei Planung, Wartung und Diagnose von Kälteanlagen in Österreich. Beim Flüssigkeitssammler stehen sichere Volumenauslegung, stabile Flüssigkeitsversorgung und nachvollziehbare Betriebsdaten im Vordergrund.

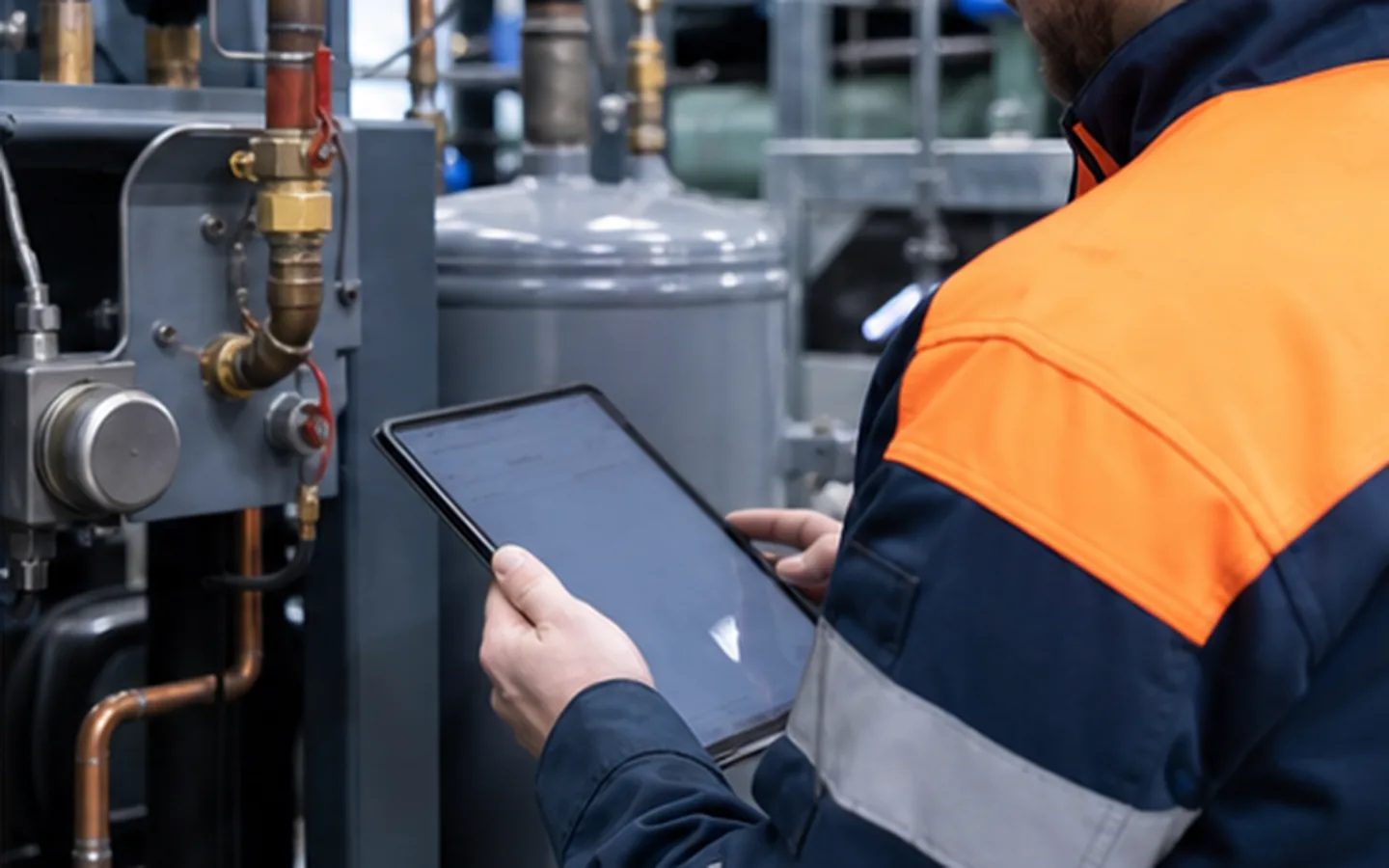

Für einen Referenzlauf werden mindestens niedrige und hohe Last, relevante Verflüssigungsbedingungen sowie gegebenenfalls Pump-down erfasst. Dazu gehören Hochdruck, Flüssigkeitstemperatur, Unterkühlung, Sammleranzeige und aktive Verbraucher. Erst dieser Zusammenhang zeigt, ob das Behältervolumen genutzt wird wie vorgesehen.

Bei mehreren Verdampfern hilft eine Inventarliste mit Rohrvolumen, Verflüssigerinhalt und Verdampferdaten. Sie ersetzt keine Detailberechnung, macht aber sichtbar, welche Umbauten die Kältemittelverteilung verändert haben. Unklare historische Nachfüllmengen sind ein Signal für Bestandsaufnahme und Dichtheitsprüfung.

Auch die Wartung folgt dem Risikoprofil: Befestigung, Korrosion, Armaturen, Dämmanschlüsse, Füllstandseinrichtung und sichtbare Leckhinweise werden dokumentiert. Sicherheitsventile und Prüfanforderungen werden nach dem für die Anlage geltenden Konzept behandelt, nicht nach einer allgemeinen Blog-Faustregel.

Wenn Messwerte nicht zur Anzeige passen, wird zuerst die Messkette geprüft. Verstopfte Anschlussleitungen, geschlossene Ventile, ungeeignete Sensorbereiche oder Temperaturunterschiede können einen falschen Eindruck erzeugen. Erst danach folgt die Bewertung von Füllmenge oder Behältergröße. Diese Reihenfolge verhindert unnötige Eingriffe in einen geschlossenen Kältekreis.

• Fließschema und frühere Füllmengen heranziehen
• Trenddaten statt Momentaufnahme nutzen
• Retrofit-Inventar neu berechnen
• Maßnahmen mit Referenzlauf bestätigen
