Flüssigkeitsabscheider in der Industriekälte: Verdichter vor Floodback schützen

Was der Flüssigkeitsabscheider tatsächlich leistet

Der Flüssigkeitsabscheider sitzt in der Saugleitung möglichst nahe vor dem Verdichter oder Verdichterverbund. Die größere Behältergeometrie senkt die Strömungsgeschwindigkeit, trennt Flüssigkeit vom Sauggas und speichert eine begrenzte Menge. Über eine definierte Rückführung gelangt verdampftes Kältemittel zusammen mit Öl dosiert wieder in den Saugstrom.

Typische kurzzeitige Belastungen entstehen nach einer Abtauung, bei Lastsprüngen, beim Umschalten einer Wärmepumpe oder beim Wiederanlauf. Copeland beschreibt den Bauteilzweck ausdrücklich als Schutz vor zeitweilig eintretender Flüssigkeit. Eine dauerhaft falsche Überhitzung oder ein mechanisch offenes Ventil darf daher nicht durch einen größeren Behälter kaschiert werden.

Der Abscheider schützt nicht vor allen Formen flüssigkeitsbedingter Verdichterschäden. Kältemittel kann während Stillstand in den Verdichter migrieren und beim Start Öl aufschäumen. Kurbelgehäuseheizung, Pump-down, Ventile, Startlogik und Anlagenstillstand sind deshalb Teil desselben Schutzkonzepts.

• Zeitweiliges Floodback abpuffern
• Flüssigkeit kontrolliert verdampfen lassen
• Ölrückführung sicherstellen
• Migration im Stillstand separat beherrschen

Woher Flüssigkeitsrücklauf kommt

Bei zu geringer Überhitzung verlässt nicht vollständig verdampftes Kältemittel den Verdampfer. Ursachen sind etwa falsche Ventilauslegung, ungeeignete Fühlerposition, lose Fühlerbefestigung, fehlerhafte Druckreferenz, starke Laständerung oder eine Regelung, die nach Abtauung zu schnell öffnet. Auch ungleich versorgte Verdampferkreise können lokal Flüssigkeit durchlassen.

Bei Luftkühlern kommen vereiste Flächen, stehende Ventilatoren oder ein ungünstiger Abtauabschluss hinzu. Flüssigkeit kann sich während der Abtauung und Lüfterverzögerung verlagern. Bei Plattenwärmetauschern verändern schwankender Medienvolumenstrom, verschmutzte Flächen oder plötzlicher Lastabwurf die Verdampfung.

Rohrgefälle, Steigleitungen, Siphons, Geschwindigkeit und Verteiler beeinflussen, ob Öl und Kältemittel stabil zurückkehren oder sich sammeln und schwallartig lösen. Deshalb werden Ereigniszeit, Betriebsstufe und Anlagenzustand gemeinsam mit der Rohrführung betrachtet.

• Überhitzungsregelung prüfen
• Abtauende und Lüfterstart auswerten
• Medien- oder Luftstrom dokumentieren
• Rohrführung in die Diagnose einbeziehen

Auslegung: Volumen allein reicht nicht

Ein Flüssigkeitsabscheider wird nach Kältemittel, Leistung, zulässigem Druck, Anschlussgröße, möglicher Flüssigkeitsmenge und Betriebsbereich ausgewählt. Zu klein bedeutet geringe Reserve; zu groß kann Strömung, Ölrückführung, Kältemittelfüllung und Platzbedarf ungünstig beeinflussen. Herstellerdaten und Anlagenrisiko sind verbindlich.

Die Anschlussdimension muss zur Saugleitung passen, ohne unzulässigen Druckverlust zu erzeugen. Ein Druckverlust auf der Saugseite verschlechtert den Verdichterbetriebspunkt und kann Energiebedarf sowie Ausblastemperatur beeinflussen. Behälter und Leitung werden gedämmt, um Wärmeeintrag und unkontrolliertes Kondensat zu begrenzen.

Bei Verbundanlagen wird geklärt, welche Verdichter und Leistungsstufen den Rückfluss aufnehmen. Die kleinste Laststufe muss genug Gasgeschwindigkeit für die vorgesehene Ölrückführung bieten. Parallelverdichter, Leistungsregelung und lange Saugleitungen machen eine anlagenbezogene Berechnung besonders wichtig.

• Kältemittel und Druckstufe freigeben
• Mögliche Rücklaufmenge realistisch bewerten
• Saugdruckverlust begrenzen
• Ölrückführung auch bei Teillast prüfen

Ölrückführung ist der kritische Detailpunkt

Abgeschiedenes Öl darf nicht dauerhaft im Behälter bleiben. Viele Bauarten führen Öl und eine kleine Kältemittelmenge über eine Blende oder ein internes Rohr zurück. Ist die Öffnung verschmutzt, falsch dimensioniert oder durch Wachs und Schmutz beeinträchtigt, fällt der Verdichterölstand trotz gefülltem Abscheider.

Eine zu schnelle Rückführung kann dagegen erneut flüssiges Kältemittel in Richtung Verdichter bringen. Die Funktion hängt von Druckdifferenz, Kältemittel, Öl, Temperatur und Last ab. Eigenmächtiges Bohren, Entfernen von Sieben oder Verändern interner Teile ist keine Wartungsmaßnahme.

Bei auffälligem Ölstand werden Abscheider, Rückführung, Ölabscheider, Rohrführung, Verdichterverbund und Betriebsstufen als System geprüft. Nur Öl nachzufüllen kann zu einer Überfüllung führen, sobald gespeichertes Öl später zurückkehrt.

• Rückführöffnung und Sieb nach Herstellerkonzept prüfen
• Ölstand im Trend beobachten
• Nicht blind Öl ergänzen
• Ölabscheider und Saugleitung gemeinsam bewerten

Floodback im Trend erkennen

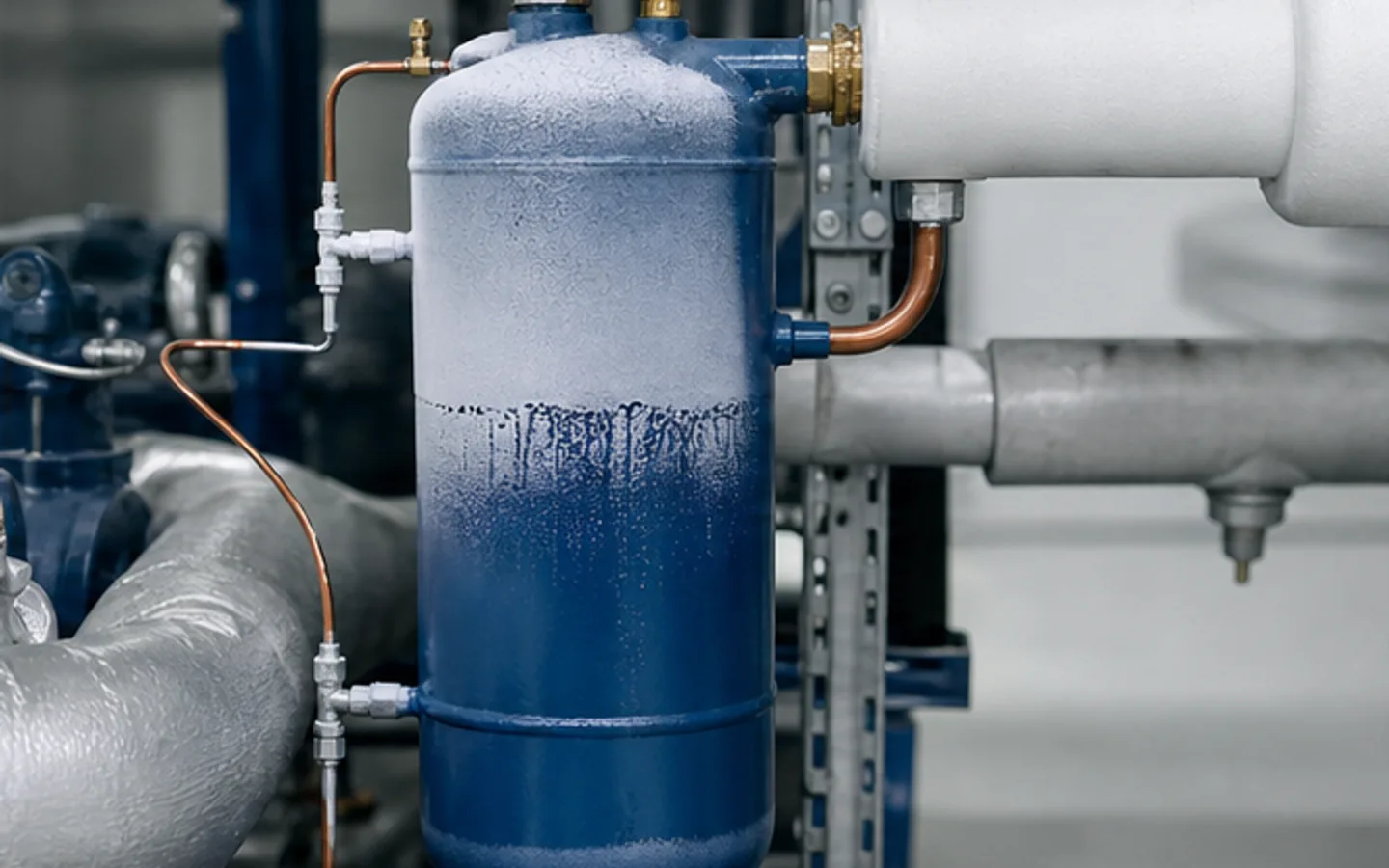

Hinweise können stark schwankende Überhitzung, plötzlich kaltes Kurbelgehäuse, aufschäumendes Öl, ungewöhnliches Verdichtergeräusch, wechselnder Ölstand oder eine wandernde Frostgrenze am Abscheider sein. Kein einzelnes Zeichen beweist Floodback; Messung und Ereignisablauf sind entscheidend.

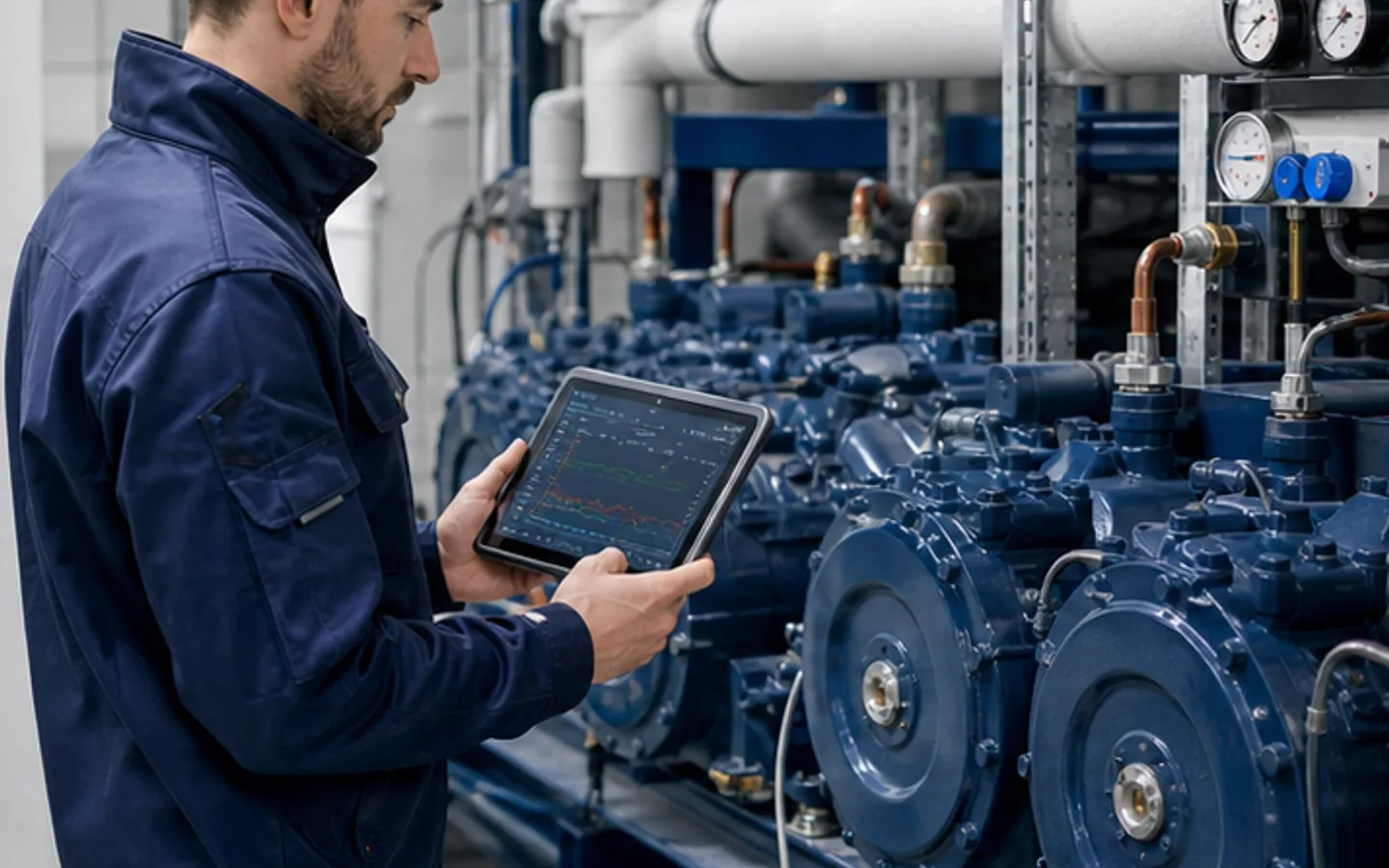

Sinnvolle Trendkanäle sind Saugdruck, Saugtemperatur, Überhitzung, Ventilstellung, Verdampfer- und Abtauzustand, Lüfterfreigabe, Verdichterstufe, Ölstand und gegebenenfalls Gehäusetemperatur. Hohe zeitliche Auflösung rund um Abtauende und Start ist wertvoller als Tagesmittelwerte.

Bei Verdacht werden wiederholte Starts und Schutzquittierungen vermieden. Klopfen, starke Vibration, rascher Ölstandverlust oder wiederkehrende Schutzabschaltung verlangen einen kontrollierten Anlagenzustand und eine fachliche Diagnose.

• Überhitzung synchron aus Druck und Temperatur bestimmen
• Abtauende hochauflösend protokollieren
• Ölstand und Gehäusetemperatur mitbeobachten
• Bei mechanischen Geräuschen nicht weiter testen

Vom Schutzbauteil zur Ursachenbehebung

Nach einer Auffälligkeit wird nicht nur der Behälter beurteilt. Geprüft werden Ventil und Fühler, Verdampferlast, Abtauparameter, Lüfterverzögerung, Medienfluss, Rohrführung, Ölrückführung und Startlogik. Änderungen werden einzeln vorgenommen und anschließend bei vergleichbarem Betrieb verifiziert.

Bei Retrofit, Kältemittelwechsel oder Leistungsänderung ist die bestehende Auslegung neu zu bewerten. Dichte, Füllmenge, Ölverträglichkeit und Massestrom können sich ändern. Ein früher passender Abscheider muss im neuen Betriebspunkt nicht automatisch ausreichend sein.

Klima-Zentrum analysiert Flüssigkeitsrücklauf, Überhitzung, Abtauung, Saugleitung, Ölhaushalt und Verdichterbetrieb in Industriekälteanlagen. Ziel ist ein stabiler Prozess, bei dem der Abscheider seltene Ereignisse abfängt, statt einen dauerhaften Fehler zu verstecken.

Für kritische Produktion wird nach der Instandsetzung ein definierter Referenzlauf festgehalten. Er umfasst stabile Volllast, kleinste Teillast, Abtauende und Wiederanlauf. Zu jedem Zustand werden Überhitzung, Ventilstellung, Saugdruck, Sauggastemperatur, Verdichterstufe und Ölstand dokumentiert. So erkennt die Instandhaltung später, ob sich ein schleichender Fehler ankündigt oder nur ein bekannter Übergangszustand wiederholt.

Auch Alarmgrenzen brauchen eine klare Reaktion. Eine Vorwarnung kann eine Datenaufzeichnung mit höherer Auflösung auslösen; eine Schutzgrenze kann Lastabbau oder Abschaltung verlangen. Welche Logik zulässig ist, ergibt sich aus Verdichterfreigabe, Anlagenrisiko und Betriebskonzept. Der Flüssigkeitsabscheider darf niemals als Begründung dienen, Schutzfunktionen weiter zu öffnen.

Bei mehreren Verdampfern hilft eine Ereignismatrix: Welcher Kreis befand sich in Abtauung, welches Ventil öffnete, welche Lüfter liefen und welcher Verdichter startete? Diese Zuordnung macht aus einem allgemeinen Floodback-Verdacht eine prüfbare Hypothese und verkürzt die Suche an großen Verbundanlagen.

• Ursache vor Bauteiltausch bestimmen
• Änderung mit Vorher-Nachher-Trend prüfen
• Retrofit-Auslegung neu rechnen
• Schutz- und Regelkonzept dokumentieren
