Elektronisches Expansionsventil in der Industriekälte: EEV-Störungen systematisch diagnostizieren

Was das EEV regelt und warum Einzelwerte täuschen

Das elektronische Expansionsventil dosiert flüssiges Kältemittel in den Verdampfer. Ein Regler berechnet aus Verdampfungsdruck und Temperatur am Verdampferaustritt die Überhitzung. Ziel ist eine gute Verdampferausnutzung, ohne Flüssigkeit zum Verdichter zurückzuführen. Die erforderlichen Grenzen sind anlagen-, kältemittel- und herstellerspezifisch.

Hohe Überhitzung kann auf einen unterversorgten Verdampfer hindeuten. Niedrige oder instabile Überhitzung kann Überversorgung beziehungsweise Flüssigkeitsrückführung anzeigen. Dieselben Symptome entstehen jedoch auch bei falschem Drucksignal, schlecht befestigtem Temperaturfühler, fehlender Unterkühlung, schwankender Last oder vereistem Verdampfer.

Danfoss beschreibt, dass ein fast vollständig gefüllter Verdampfer ein instabileres Überhitzungssignal zeigen kann und adaptive Regelungen deshalb die Grenze stabiler Überhitzung suchen. Für die Diagnose bedeutet das: Ventilstellung, Druck, Temperatur, Leistung und Last werden als Zeitreihe gelesen, nicht als einzelner Schnappschuss.

• Überhitzung aus synchronen Druck- und Temperaturwerten bilden
• Kältemittel und Drucktransmitterbereich im Regler prüfen
• Ventilposition zusammen mit Last und Saugdruck trendieren
• Herstellergrenzen vor Parameteränderungen sichern

Typische Fehlerbilder: Hungern, Überfüllen und Pendeln

Beim Hungern bleibt der Verdampfer teilweise ungenutzt. Saugdruck kann niedrig und Überhitzung hoch sein; Kühlleistung sinkt. Ursachen reichen von einem zu kleinen oder blockierten Ventil über einen Filtertrockner mit Druckverlust bis zu Flashgas vor dem Ventil. Ein weit geöffnetes EEV beweist daher keinen Ventilfehler: Es kann erfolglos auf fehlende Flüssigkeitsversorgung reagieren.

Bei Überversorgung ist die Überhitzung zu klein oder fällt zeitweise ab. Mögliche Ursachen sind falsche Sensorwerte, ungeeignete Mindestüberhitzung, falsche Ventildefinition, klemmende Mechanik oder ein instabiler Regelkreis. Flüssigkeitsrückführung gefährdet den Verdichter; die Anlage wird nicht durch blindes Schließen oder wiederholtes Quittieren weiterbetrieben.

Beim Pendeln bewegen sich Ventilposition, Überhitzung und Saugdruck wiederholt auf und ab. Ein überdimensioniertes Ventil, aggressive Reglerverstärkung, lange Totzeiten, wechselnde Last, instabile Verflüssigung oder ungünstige Sensorposition können beteiligt sein. Danfoss nennt in aktuellen EKE-Unterlagen unter anderem falsche Ventil- oder Drucktransmitterdefinition, schwankende Signale und ungeeignete Regelparameter als Prüfpunkte.

Sensoren und Verdrahtung vor dem Ventiltausch prüfen

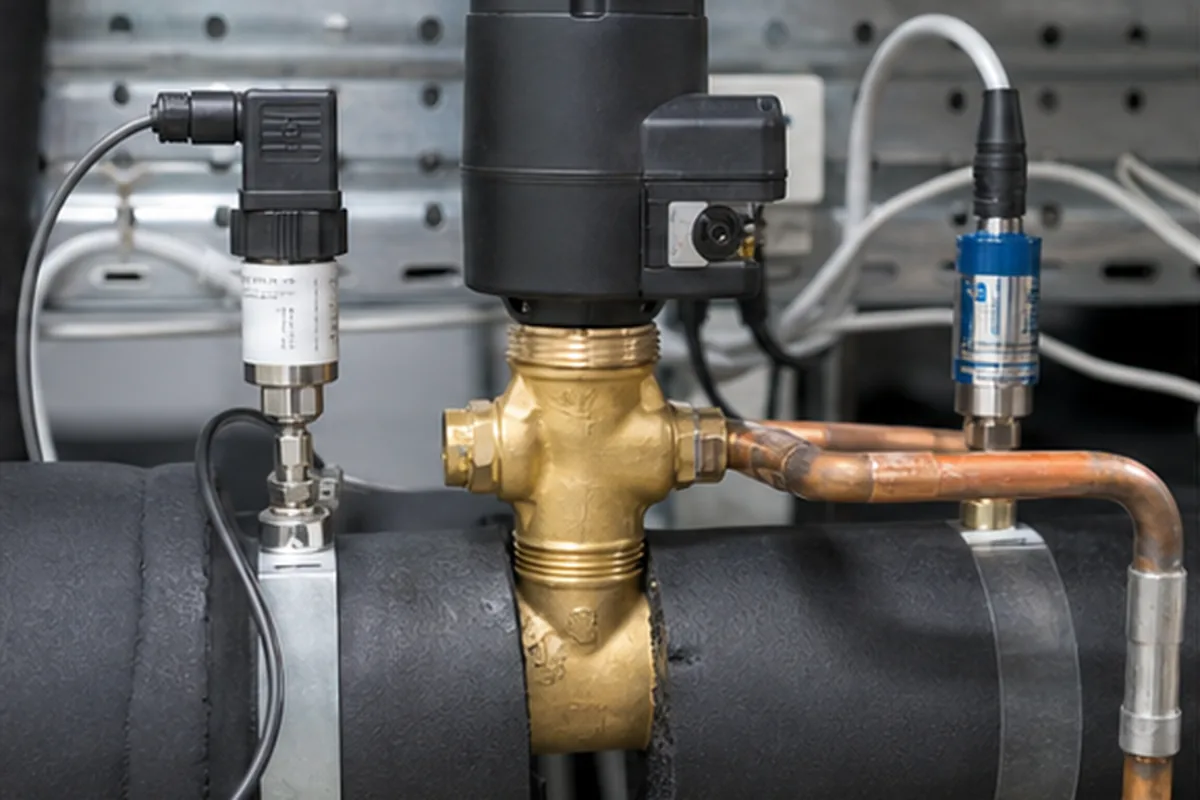

Der Temperaturfühler muss thermisch gut an der vorgesehenen Rohrstelle anliegen, gegen Umgebungseinfluss isoliert und elektrisch plausibel sein. Ein loser Fühler reagiert träge oder misst Raumluft. Öl, Feuchte oder beschädigte Dämmung können die Messung zusätzlich verfälschen. Der Drucktransmitter muss zum im Regler gewählten Bereich und Signaltyp passen.

Ein Offset-Test vergleicht Sensorwerte bei bekanntem, stabilem Zustand mit einem geeigneten Referenzinstrument. Abweichungen werden nicht einfach durch einen Korrekturwert versteckt, bevor Montage, Leitung, Skalierung und Anschluss geprüft sind. Besonders nach Umbau oder Kältemittelwechsel sind ausgewähltes Kältemittel und Druck-Temperatur-Zuordnung zu kontrollieren.

Bei Schrittmotorventilen gehören Steckverbindung, Spulen beziehungsweise Motor, Schrittzahl, Referenzfahrt und Schließrichtung zur Diagnose. Ein Regler kann 100 Prozent anzeigen, obwohl Ventiltyp oder maximaler Schrittwert falsch parametriert ist. Arbeiten an Verdrahtung und geöffnetem Kältekreis erfolgen spannungsfrei und durch qualifiziertes Personal.

• Fühlerkontakt und Dämmung sichtbar prüfen
• Drucksignal gegen Referenz und Stillstandsdruck plausibilisieren
• Ventiltyp, Schrittzahl und Kältemittelparameter abgleichen
• Alarmhistorie vor Änderungen sichern

Flüssigkeitsversorgung, Unterkühlung und Flashgas

Ein EEV kann nur dosieren, was am Eintritt verfügbar ist. Fehlt ausreichende Unterkühlung oder fällt der Flüssigkeitsdruck auf dem Leitungsweg stark ab, entsteht Flashgas. Das Ventil erhält ein Zweiphasengemisch, seine effektive Leistung sinkt und die Regelung kann weit öffnen. Ursachen sind unter anderem hohe Leitungslage, warmer Flüssigkeitsweg, verschmutzter Filtertrockner oder ungünstige Verflüssigungsregelung.

Deshalb werden Temperatur und Druck vor dem Ventil, Unterkühlung am Verflüssigeraustritt und Druckverluste entlang der Flüssigkeitsleitung zusammen beurteilt. Schauglasblasen allein sind kein vollständiger Füllstandsnachweis. Auch eine pauschale Kältemittelnachfüllung ist keine Diagnose und darf ein Leck oder eine Restriktion nicht verdecken.

Bei mehreren Verdampfern ist zu prüfen, ob nur ein EEV auffällig ist oder alle Verbraucher gleichzeitig reagieren. Ein gemeinsames Muster spricht eher für Flüssigkeitsversorgung, Verflüssigungsdruck oder zentrale Regelung; ein einzelner Ausreißer eher für lokale Sensorik, Ventil, Verdampferlast oder Leitungsweg.

Inbetriebnahme mit Trends statt Parameter-Raten

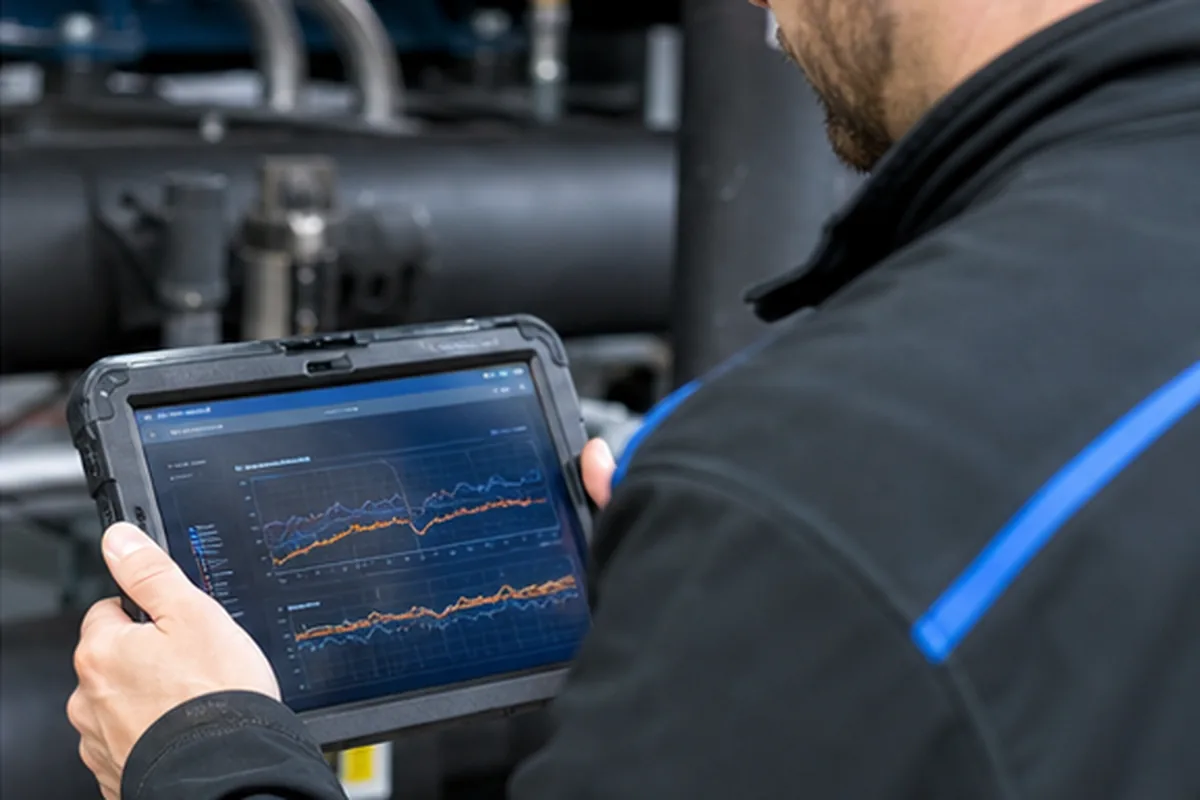

Vor einer Änderung werden aktuelle Parameter, Softwarestand und typische Lastpunkte gesichert. Anschließend betrachtet die Fachkraft Start, stabilen Betrieb, Teillast, Lastsprung und Abtau-Wiederanlauf. Relevant sind Überhitzung, Saugdruck, Austrittstemperatur, Ventilposition, Verflüssigungsdruck, Flüssigkeitstemperatur und Prozesssollwert.

Änderungen erfolgen einzeln und innerhalb der Herstellerlogik. Werden Verstärkung, Integrationszeit und Mindestüberhitzung gleichzeitig verändert, bleibt unklar, welcher Eingriff geholfen oder neue Risiken erzeugt hat. Nach jeder Anpassung braucht das System Zeit über mehrere reale Lastzustände.

Vor dem Freigeben werden auch Grenzfälle geprüft. Dazu gehören der Start nach längerem Stillstand, ein rascher Lastabwurf, das Zuschalten eines zweiten Verdichters und der Wiederanlauf nach Abtauung. Gerade in diesen Übergängen können Flüssigkeitsversorgung und Sensorreaktion anders aussehen als im stabilen Nennpunkt. Alarm- und Schutzfunktionen dürfen bei der Optimierung nicht umgangen werden.

Bei Verbundanlagen muss die EEV-Diagnose mit Verdichterstaffelung und Verflüssigungsregelung abgestimmt werden. Ein Saugdrucksprung durch Zu- oder Abschalten eines Verdichters verändert die berechnete Überhitzung sofort. Reagiert das Ventil darauf, ist seine Bewegung zunächst eine Folge der Systemregelung. Erst die gemeinsame Zeitachse zeigt, welcher Regler den Zyklus anstößt.

Wichtig ist außerdem die Datenqualität. Unterschiedliche Aufzeichnungsintervalle, gefilterte Signale oder falsch synchronisierte Uhren erzeugen scheinbare Verzögerungen. Für schnelle Ventilbewegungen braucht die Inbetriebnahme eine ausreichend hohe Abtastrate; für saisonale Bewertung genügen verdichtete Kennzahlen. Rohdaten und geänderte Parameter werden mit Zeitstempel archiviert, damit ein späterer Vergleich möglich bleibt.

Nach einigen Betriebstagen folgt eine Nachkontrolle unter realem Produktionsmix. Ein am Inbetriebnahmetag stabiler Regelkreis kann bei kleiner Wochenendlast, verschmutzendem Prozess oder anderer Verflüssigungstemperatur erneut pendeln. Deshalb werden Erfolgskriterien vorab benannt: stabile Prozesstemperatur, keine Flüssigkeitsrückführung, plausibler Ventilhub und keine zusätzlichen Schutzabschaltungen.

Klima-Zentrum unterstützt österreichweit bei Industriekälte, Prozesskühlung, EEV-Diagnose und Anlagenoptimierung. Ziel ist nicht eine optisch ruhige Ventilkurve um jeden Preis, sondern stabile Produkttemperatur, sichere Verdichterbedingungen und gute Verdampferausnutzung. Ein Abschlussprotokoll hält Ausgangszustand, Messdaten, Änderungen und Rückfallkriterien fest.
