Prozesskühlung für CNC und Laserschneiden: Chiller, Wasserqualität und Redundanz

Warum Prozesskühlung in der Fertigung mehr ist als kaltes Wasser

Bei CNC-Spindeln, Laserquellen, Schaltschrankkühlung, Hydraulikaggregaten oder Messsystemen ist die Kühlung Teil des Prozesses. Es geht nicht nur um Wärmeabfuhr, sondern um reproduzierbare Bedingungen. Wenn Vorlauf- und Rücklauftemperaturen driften oder schwanken, leidet nicht nur die Energieeffizienz, sondern oft auch die Prozessstabilität.

In vielen Betrieben wird die Kühlung noch als Nebenanlage behandelt, solange kein Alarm auftritt. Das ist riskant. Erst wenn Bearbeitungsqualität, Stillstände oder empfindliche Komponenten betroffen sind, wird sichtbar, wie zentral die Prozesskühlung für den Betrieb wirklich ist.

• Temperaturstabilität beeinflusst Maßhaltigkeit und Prozesssicherheit.
• Kühlwasserqualität beeinflusst Wärmetauscher, Ventile und Sensorik.
• Hydraulik und Regelung bestimmen, ob die Kälte wirklich dort ankommt, wo sie gebraucht wird.
• Ausfälle wirken direkt auf Maschinenverfügbarkeit und Liefertermine.

Welche Lasten bei CNC- und Lasersystemen sauber aufgenommen werden müssen

Die Auslegung eines Chillers beginnt mit einer ehrlichen Lastaufnahme. Dazu gehören nicht nur Nennleistungen auf Typenschildern, sondern reale Betriebszustände: gleichmäßiger Dauerbetrieb, häufige Lastwechsel, Standby-Phasen, Sommerbetrieb, Rückkühlbedingungen und eventuelle Erweiterungsreserven. Bei Lasersystemen können schon kurze Spitzen relevant sein, wenn sie in einer zu kleinen hydraulischen Pufferung landen.

Auch Nebenlasten werden oft unterschätzt. Schaltschrankwärme, Hydrauliköl, Aggregate im gleichen Kreislauf oder ungünstige Hallentemperaturen summieren sich. Wer nur die Hauptmaschine betrachtet, dimensioniert schnell zu knapp und erkauft sich später Taktung, instabile Vorlauftemperaturen oder Notabschaltungen.

• Grundlast, Spitzenlast und Gleichzeitigkeit getrennt betrachten.
• Umgebungstemperatur und Rückkühlbedingungen im Sommer mitdenken.
• Reserve für Erweiterungen nur gezielt und nicht pauschal einplanen.
• Nebenlasten im gleichen Kreislauf transparent erfassen.

Chiller-Auslegung: wo Überdimensionierung genauso problematisch sein kann wie Unterdimensionierung

Ein zu kleiner Chiller läuft in kritischen Phasen dauerhaft am Limit, Vorlauftemperaturen driften und die Anlage verliert Stabilität. Ein deutlich zu großer Chiller ist jedoch ebenfalls ungünstig. Er taktet häufiger, arbeitet in Teillast ineffizient und reagiert in kleinen Kreisläufen oft unruhiger, wenn Pufferung und Regelung nicht dazu passen.

In der Praxis ist daher nicht nur die nominelle Kälteleistung entscheidend, sondern das Zusammenspiel aus Verdichterregelung, Pufferinhalt, Pumpenlogik und Verbraucherstruktur. Besonders bei sensiblen Maschinen sollte die Kühlung nicht nach einer simplen Faustformel, sondern nach Betriebsdaten und realem Prozessverhalten ausgelegt werden.

• Zu klein: Temperaturdrift, Alarmierungen, weniger Prozessreserve.
• Zu groß: Taktung, ineffizienter Teillastbetrieb, unruhige Regelung.
• Modulierende oder abgestufte Leistung hilft bei wechselnden Lasten.
• Pufferspeicher und Hydraulik entkoppeln den Prozess oft wirksamer als reine Übergröße.

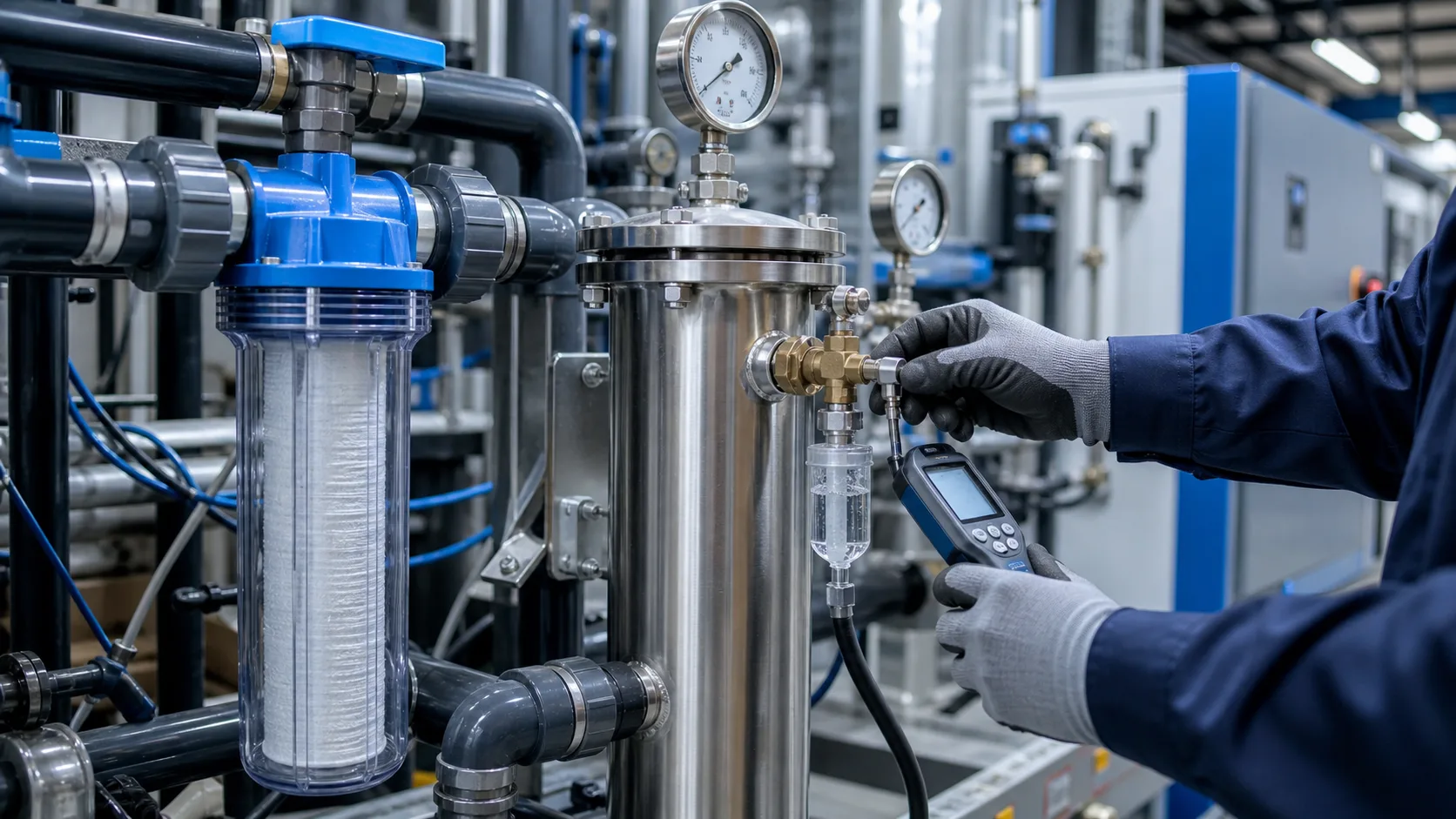

Wasserqualität: der unterschätzte Kostenfaktor in der Prozesskühlung

Viele Probleme beginnen nicht im Kältekreis, sondern im Wasser. Falsche Leitfähigkeit, ungeeignete Glykolmischung, Partikel, Biofilm oder Korrosionsprodukte verschlechtern die Wärmeübertragung, verengen Wärmetauscher und erzeugen unplausible Messwerte. Für Prozesskühlung mit engen Toleranzen ist das ein direkter Risikofaktor.

Wasserqualität bedeutet deshalb mehr als gelegentliches Nachfüllen. Benötigt werden passende Erstbefüllung, dokumentierte Nachspeisung, Filtration, Entlüftung und ein klares Konzept für Frostschutz, Materialverträglichkeit und Wartungsintervalle. Besonders Mischanlagen mit älteren Leitungsabschnitten oder mehreren Verbrauchern entwickeln sonst schleichende Probleme.

• Frostschutzmittel nur passend zum Temperaturbereich und Materialsystem einsetzen.
• Filtration und Schmutzfänger regelmäßig kontrollieren.
• Nachspeisung dokumentieren statt unbemerkt Wasserqualität zu verwässern.
• Bei wiederkehrenden Problemen Wasseranalyse und Anlagenzustand gemeinsam bewerten.

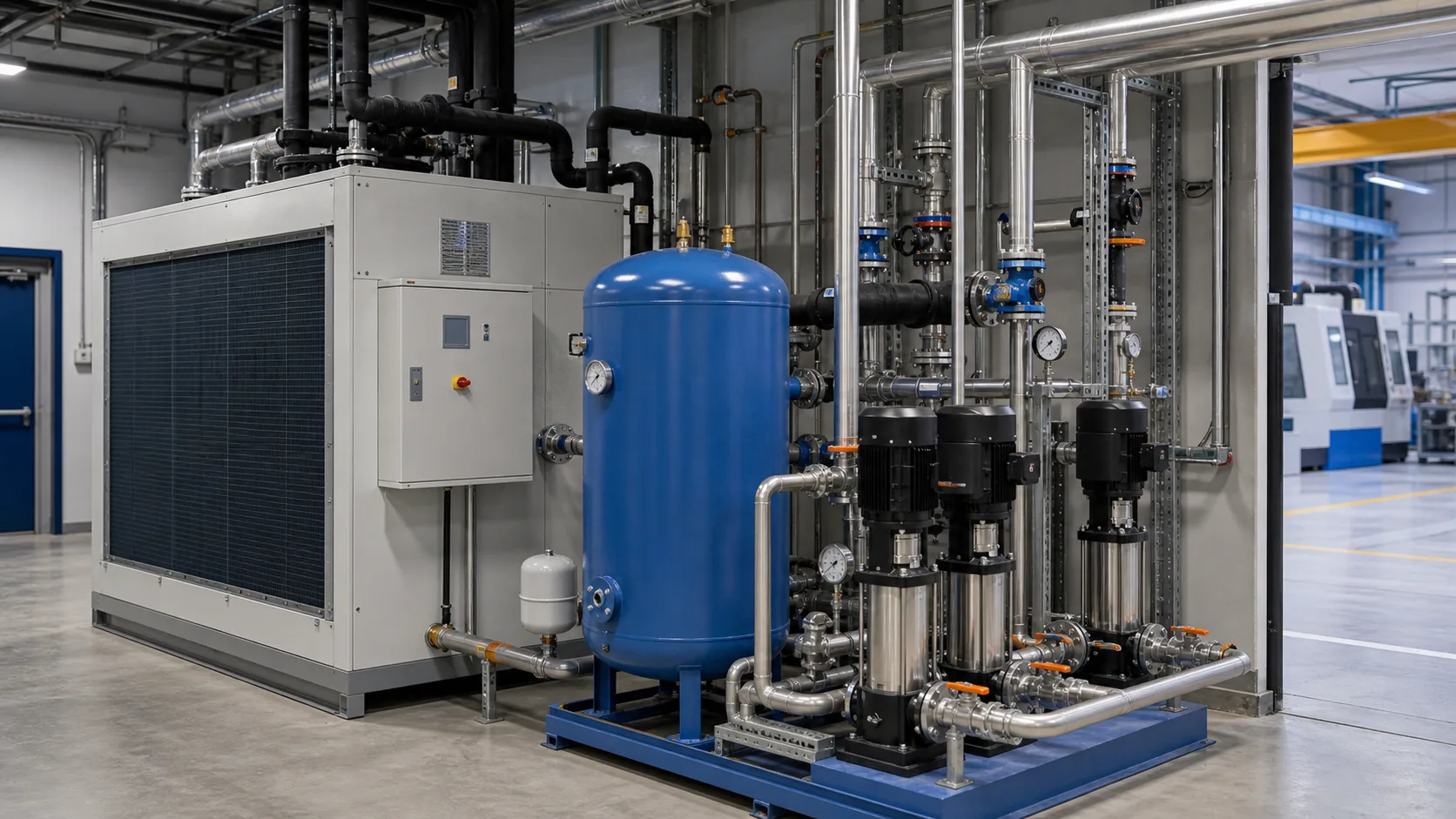

Hydraulik, Pufferung und Regelung: hier entscheidet sich die Alltagstauglichkeit

Ein Chiller kann auf dem Papier perfekt dimensioniert sein und trotzdem im Alltag Probleme machen, wenn Volumenströme nicht passen oder der Verbraucher hydraulisch schlecht angebunden ist. Typische Folgen sind zu hohe Delta-T-Werte, unruhige Vorlauftemperaturen, Luftprobleme, Pumpengeräusche oder kurzfristige Abschaltungen bei Lastwechseln.

Bei mehreren Maschinen, wechselnden Schichten oder parallelen Prozessen ist eine klare Primär-/Sekundärlogik oft sinnvoll. Pufferbehälter, hydraulische Weichen, sauber eingestellte Pumpen und gut platzierte Sensoren schaffen Stabilität. Gerade für Lasersysteme oder enge Bearbeitungstoleranzen ist diese Ruhe im System oft wichtiger als noch ein zusätzliches Kilowatt Reserve.

• Volumenstrom und Druckverlust müssen zum Verbraucher passen.
• Pufferung reduziert Taktung und fängt Lastwechsel ab.
• Sensoren an der falschen Stelle liefern trügerische Stabilität.
• Eine saubere Hydraulik spart oft mehr Trouble als ein größerer Chiller.

Redundanz und Notfallkonzept: wann sich doppelte Sicherheit lohnt

Nicht jeder Prozess braucht vollständige N+1-Redundanz. Aber jeder Betreiber sollte wissen, wie kritisch ein Ausfall wirklich wäre. Wenn Maschinen innerhalb kurzer Zeit temperaturkritisch werden, wenn hohe Ausschusskosten drohen oder wenn Lieferzusagen eng getaktet sind, ist ein Notfallkonzept Pflicht. Das kann von definierten Bypass-Szenarien bis zu redundant ausgelegten Chiller- oder Pumpenkonzepten reichen.

Wichtig ist, Redundanz nicht nur als Hardwarefrage zu sehen. Ersatzteilstrategie, Alarmierung, Fernüberwachung, freier Servicezugang und klare Eskalationsketten gehören genauso dazu. Ein zweiter Chiller nützt wenig, wenn bei Umschaltung Luft ins System kommt oder niemand die Betriebsdaten sauber interpretiert.

• Kritische Prozesse nach Ausfallzeit und Ausschussrisiko bewerten.
• Pumpen, Sensoren und Steuerung in das Redundanzkonzept einbeziehen.
• Alarmierung und Reaktionsprozess organisatorisch definieren.
• Service- und Ersatzteilstrategie mitdenken, nicht erst nach dem ersten Ausfall.

Wartung und Monitoring: Prozesskühlung braucht Trenddaten, keine Bauchgefühle

In der Prozesskühlung sind Trenddaten besonders wertvoll. Vorlauf- und Rücklauftemperatur, Druckverhältnisse, Pumpenlaufzeiten, Leitfähigkeit, Nachspeisemengen und Alarmhistorie zeigen früh, ob die Anlage stabil läuft oder ob sich ein Problem aufbaut. Wer erst beim Maschinenalarm reagiert, arbeitet meist schon im späten Stadium.

Ein geplanter Wartungsrhythmus für Kälte- und Wasserseite reduziert dieses Risiko deutlich. Dazu gehören Sichtprüfung, Wärmetauscherzustand, Filterkontrolle, Pumpencheck, Messwertvergleich und Dokumentation von Eingriffen. So werden aus sporadischen Störungen belastbare Muster.

• Trenddaten helfen, Laständerungen und Verschlechterungen früh zu erkennen.
• Kälte- und Wasserseite müssen gemeinsam gewartet werden.
• Alarmhistorie und reale Betriebsdaten sind wertvoller als Einzelmessungen im Störfall.
• Dokumentation verhindert, dass dieselben Probleme mehrfach neu gesucht werden.

Schnittstellen zu Maschine, Gebäude und Rückkühlung mitplanen

Viele Probleme in der Prozesskühlung entstehen an Schnittstellen. Die Maschine erwartet einen stabilen Volumenstrom, das Gebäude stellt aber schwankende Bedingungen bereit. Oder die Rückkühlung auf Dach oder Hof arbeitet im Sommer anders als angenommen. Solche Übergänge sollten in der Planung ausdrücklich angesprochen werden, statt sie stillschweigend vorauszusetzen.

Besonders kritisch wird es, wenn mehrere Verbraucher auf einen Kreislauf zugreifen, ohne dass Prioritäten klar geregelt sind. Dann nimmt sich der robustere Verbraucher oft zuerst die Stabilität, während empfindliche Prozesse die Restschwankung abbekommen. Eine saubere hydraulische und regelungstechnische Trennung ist hier häufig der wirtschaftlichere Weg als nachträgliches Überrüsten.

• Maschinenspezifische Mindestvolumenströme und Alarmgrenzen kennen.
• Rückkühlung, Gebäudeumgebung und Sommerbedingungen gemeinsam bewerten.
• Mehrere Verbraucher nicht ungeprüft auf einen Kreis setzen.
• Prioritäten bei kritischen Lasten regelungstechnisch absichern.

Bestandsanlagen modernisieren: wann Retrofit sinnvoll ist

Nicht jede instabile Prozesskühlung verlangt sofort einen kompletten Austausch. Oft liegt das Problem in alter Sensorik, verschmutzter Hydraulik, fehlender Pufferung oder einer unpassenden Pumpenlogik. In solchen Fällen kann ein gezieltes Retrofit mit Mess- und Regeltechnik, Filtration oder hydraulischer Anpassung bereits einen großen Stabilitätsgewinn bringen.

Ein Austausch ist eher dann sinnvoll, wenn mehrere Schwachstellen zusammenkommen: unzureichende Leistung, wiederkehrende Störungen, schlechte Ersatzteillage, ineffizienter Betrieb und fehlende Reserve für den Produktionsalltag. Für Betreiber ist deshalb wichtig, nicht nur auf das Alter des Chillers zu schauen, sondern auf den Gesamtzustand des Systems.

• Retrofit ist oft sinnvoll bei beherrschbarer Kälteleistung und schwacher Peripherie.
• Sensorik, Pufferung und Filtration liefern häufig mehr Nutzen als reine Gerätevergrößerung.
• Austausch wird relevanter bei Ersatzteilproblemen und systemischer Instabilität.
• Entscheidungen sollten auf Trenddaten und Betriebsrisiko basieren.

Fazit: Prozesskühlung ist Produktionsinfrastruktur, nicht Nebenanlage

Für CNC-Bearbeitung, Laserschneiden und ähnliche Fertigungsprozesse ist die Prozesskühlung Teil der Wertschöpfung. Gute Lösungen entstehen aus realistischer Lastaufnahme, passender Chiller-Auslegung, sauberer Wasserqualität, stabiler Hydraulik und einem Notfallkonzept, das zum tatsächlichen Risiko passt.

Klima-Zentrum unterstützt Betriebe in Österreich bei Prozesskühlung, Industriekälte und technischen Kühlsystemen – von der Bestandsanalyse über die Modernisierung bis zur Wartungsstrategie. Wer heute in stabile Kühlung investiert, kauft nicht nur Kälteleistung, sondern Prozesssicherheit.
