Kaskaden-Kälteanlage (R744/R717): Aufbau, Vorteile, Wartung und Sicherheit für Industriekälte

Was ist eine Kaskaden-Kälteanlage – und warum setzt man sie ein?

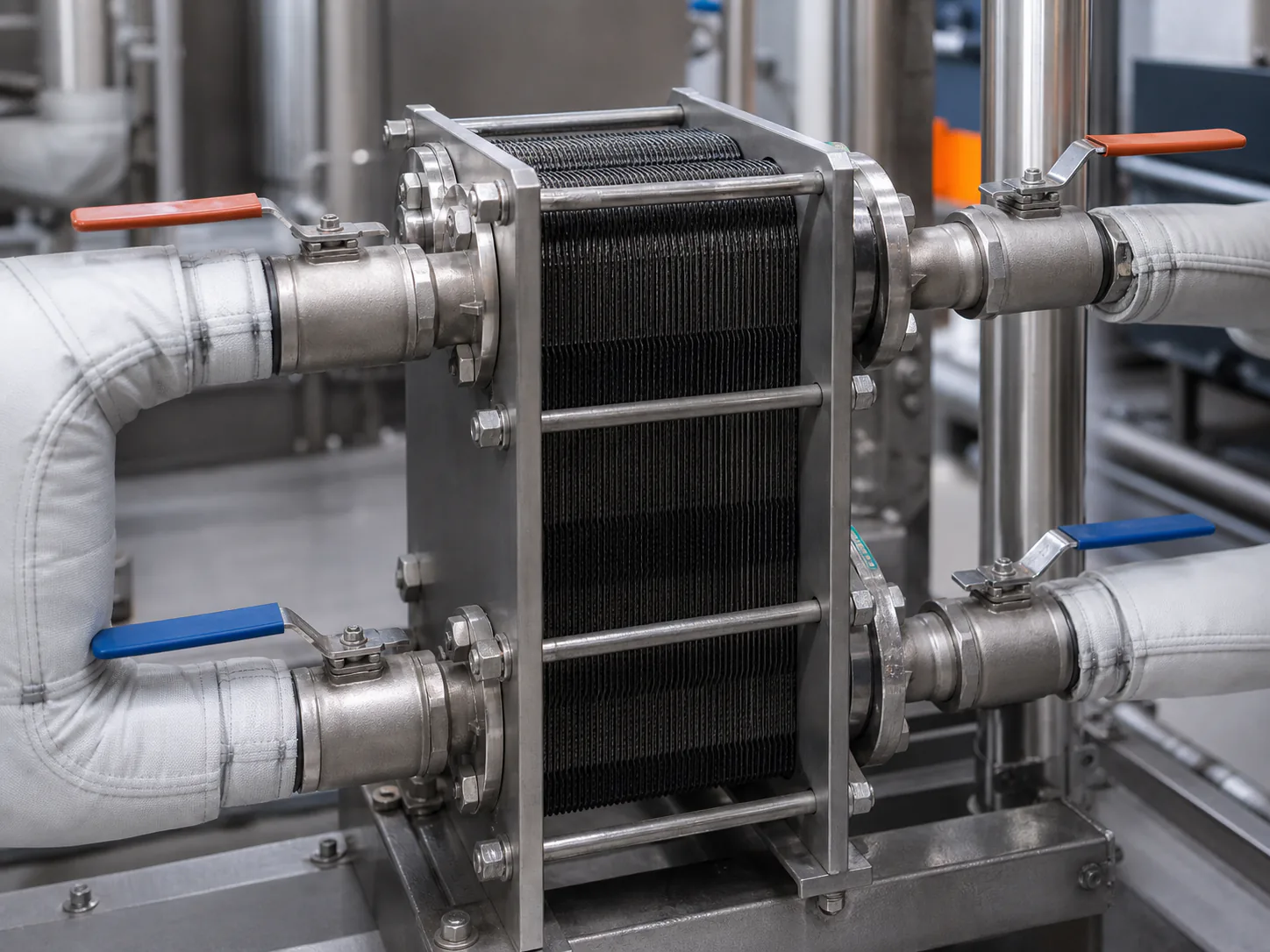

Bei einer Kaskaden-Kälteanlage arbeiten zwei getrennte Kältekreisläufe zusammen. Der Tieftemperaturkreis liefert die gewünschte Kälteleistung (z. B. für Tiefkühlung). Der Hochtemperaturkreis führt die Abwärme ab. Die Verbindung erfolgt über einen Kaskadenwärmetauscher: Er ist für den Tieftemperaturkreis der „Verflüssiger“ und für den Hochtemperaturkreis der „Verdampfer“. Die Kreise sind dabei hydraulisch und sicherheitstechnisch voneinander getrennt.

Der Vorteil: Man kann ein Kältemittel dort einsetzen, wo es technisch besonders gut passt. CO2 (R744) eignet sich sehr gut für tiefe Temperaturen, kompakte Wärmetauscher und hohe volumetrische Kälteleistung. Ammoniak (R717) ist in vielen Industrieanwendungen effizient und bewährt – und im Maschinenraum gut beherrschbar. Durch die Kaskade bleibt die Kältemittelfüllmenge in den einzelnen Bereichen oft geringer, und die Prozesse lassen sich sauberer trennen.

• Zwei getrennte Kreisläufe, verbunden über einen Kaskadenwärmetauscher
• R744 oft für Tieftemperatur/Verbraucherseite, R717 für Maschinenraum/Hochtemperaturseite
• Bessere Effizienz und Regelbarkeit in tiefen Temperaturbereichen
• Sicherheits- und Füllmengenmanagement durch Trennung der Kreise
• Gute Grundlage für Wärmerückgewinnung aus dem Hochtemperaturkreis

Typischer Aufbau einer R744/R717-Kaskade (vereinfacht erklärt)

Im CO2-Kreis findet man – je nach Ausführung – Verdichter (häufig Booster- oder zweistufige Konzepte), einen Gaskühler/Verflüssiger im Kaskadenwärmetauscher, Expansionsorgane sowie Verdampfer in den Verbrauchern (z. B. Luftkühler, Plattenwärmetauscher für Prozesskälte). Der Ammoniak-Kreis arbeitet als „Kältemaschine“ für den Kaskadenwärmetauscher und gibt die Abwärme an Umgebung (Verflüssiger) oder an einen Wärmenutzungsprozess ab.

Für Betreiber wichtig: In der Praxis sind es die Details, die über Stabilität entscheiden – Ölmanagement, Sensorik, Entlüftung/Entgasung, Abtaukonzepte, Druckregelung und eine klare Strategie für Lastwechsel.

• CO2-Kreis: Verdichter, Expansionsventile, Verdampfer/Verbraucher, Kaskadenwärmetauscher
• NH3-Kreis: Verdichter, Verflüssiger (oder Wärmenutzung), Kaskadenwärmetauscher
• Sensorik: Druck/Temperatur an Schlüsselstellen, Superheat/Subcooling bzw. Plausibilitätswerte
• Sicherheitskomponenten: Druckbegrenzung, Ventile, Leckageüberwachung nach Konzept
• Regelung: Lastmanagement, Abtauung, Alarmierung und Datenlogging

Effizienz und Betrieb: Wo Kaskadenanlagen punkten – und wo nicht

Kaskadenanlagen können in tiefen Temperaturbereichen sehr effizient sein, weil jede Stufe in einem geeigneten Druck-/Temperaturbereich arbeitet. Gleichzeitig lassen sich Wärmequellen besser nutzen: Die „heiße Seite“ des Hochtemperaturkreises kann für Wärmerückgewinnung (Warmwasser, Heizung, Prozesswärme) ausgelegt werden.

Aber: Eine Kaskade ist kein Selbstläufer. Zusätzliche Komponenten bedeuten mehr Abstimmung in Regelung, mehr Sensorik und mehr Wartungsbedarf. Der Mehrwert entsteht erst, wenn die Anlage sauber geplant, dokumentiert und im Betrieb überwacht wird – idealerweise mit Trends (Temperaturen, Drücke, Laufzeiten) statt „nur“ Störmeldungen.

• Stärken: tiefe Temperaturen, gute Regelbarkeit, Wärmerückgewinnung, Systemtrennung
• Risiken: mehr Komplexität, mehr Sensorik/Regelung, höherer Schulungs- und Wartungsbedarf
• Wirtschaftlich wird es durch niedrige Stillstandszeiten und saubere Energiekennzahlen
• Monitoring (Trends + Alarme) ist ein Schlüssel zur stabilen Kaskade
• Lastwechsel (Produktion, Türen, Abtauung) müssen in der Regelstrategie abgebildet sein

Wartung: Welche Prüfpunkte Betreiber einfordern sollten

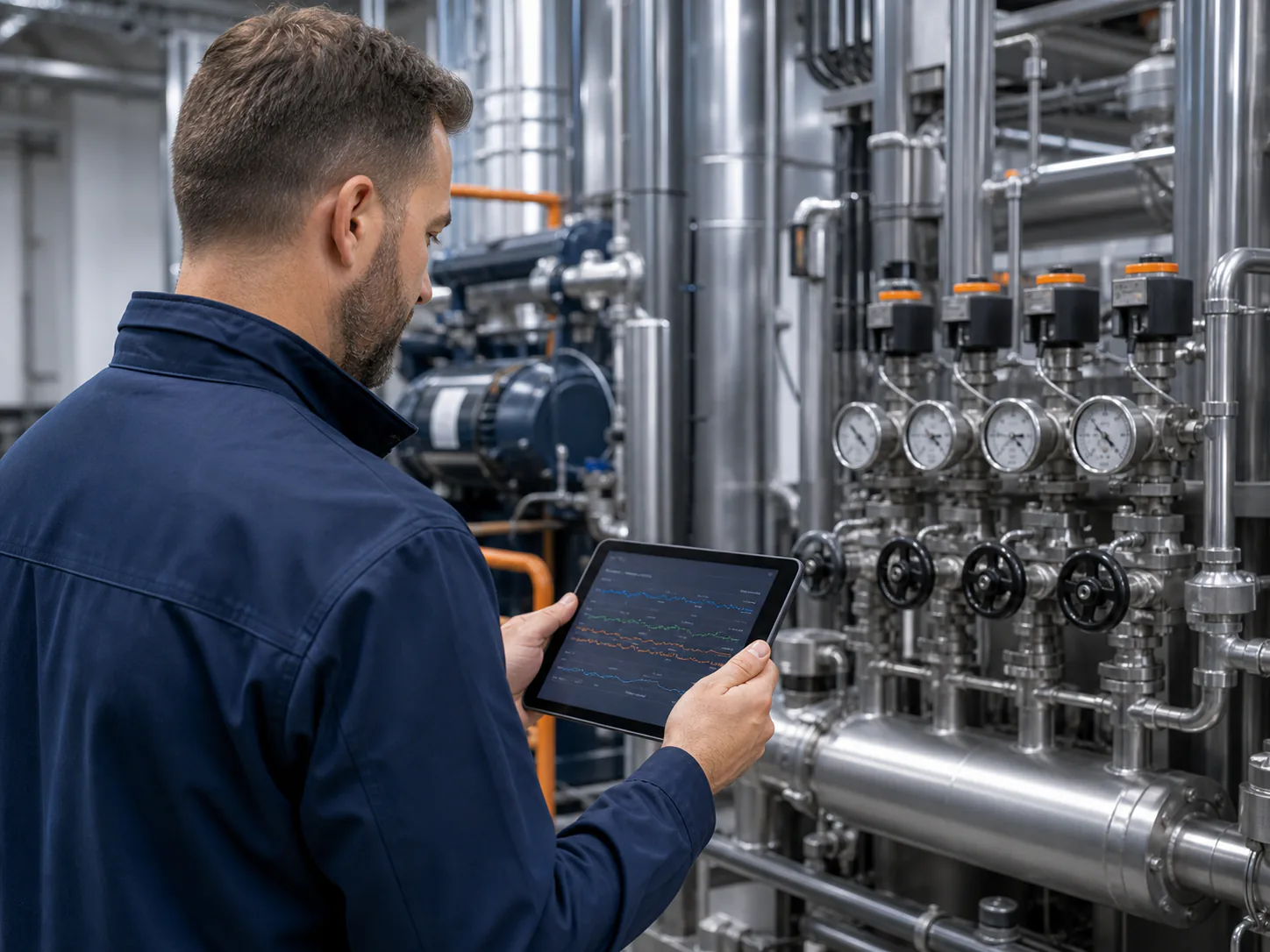

Wartung bei Kaskadenanlagen bedeutet: beide Kreisläufe getrennt und dennoch im Zusammenspiel betrachten. Typische Wartungspunkte sind Wärmetauscherzustand (Verschmutzung), Ölmanagement, Dichtheit, Ventile, elektrische Komponenten, Sensorik und Regelparameter. Besonders wichtig ist die Konsistenz von Messwerten – schleichende Sensorabweichungen führen zu ineffizientem Betrieb oder zu „unerklärlichen“ Störungen.

Ein gutes Wartungsprotokoll enthält nicht nur „OK“-Häkchen, sondern konkrete Messwerte und Trends: So lassen sich Abweichungen früh erkennen (z. B. steigende Verflüssigungsdrücke, abnehmende Überhitzungsstabilität, häufigere Abtauungen).

• Kaskadenwärmetauscher: Temperaturdifferenzen, Verschmutzung, Durchfluss/Anströmung
• Verdichter: Ölstand/-qualität, Laufzeiten, Stromaufnahme, Vibrationen
• Ventile/Expansionsorgane: Stabilität der Regelung, Filter/Strainer, Vereisungsbilder
• Sensorik: Plausibilitätscheck (Druck/Temp), Kalibrierung nach Wartungsplan
• Sicherheitskette: Alarmierung, Not-Aus-Konzept, Leckageüberwachung nach Anlagenkonzept

Sicherheit: Was Betreiber zu R717 und CO2 wissen sollten (ohne Panik, aber mit Konzept)

Ammoniak (R717) ist toxisch und hat einen stechenden Geruch – ein Vorteil für die frühe Wahrnehmung, aber nur, wenn das Notfall- und Alarmkonzept steht. CO2 (R744) ist nicht toxisch im klassischen Sinn, kann aber in hohen Konzentrationen erstickend wirken und in Maschinenräumen oder Schächten gefährlich werden. Zudem arbeitet CO2 mit hohen Drücken, was sichere Auslegung und geprüfte Komponenten voraussetzt.

Sicherheit ist in der Praxis ein Zusammenspiel aus Technik (Sensorik, Absperrungen, Ventilation), Organisation (Einweisung, Zuständigkeiten, Notfallplan) und Wartung. Betreiber sollten definieren: Wer reagiert bei Alarm? Welche Bereiche sind zu räumen? Wie werden Störungen dokumentiert? Und welche Anlagenbereiche dürfen nur Fachpersonal betreten?

• R717: Leckage-Sensorik, Maschinenraumkonzept, Einweisung/Notfallabläufe
• R744: Druckniveau, sichere Bauteile, Leckage-/Ventilationskonzept je nach Raum
• Klare Zuständigkeiten und Alarmketten (intern + Servicepartner)
• Dokumentation: Pläne, Absperrstellen, Sicherheitsdaten, Messstellen
• Regelmäßige Übungen/Einweisungen – besonders bei Schichtbetrieb

Typische Störbilder in der Praxis (und was Betreiber sicher prüfen können)

Störungen bei Kaskadenanlagen zeigen sich oft als Symptomketten. Beispiel: verschmutzte Wärmetauscher oder zu wenig Luft-/Wasserleistung auf der Abwärmeseite führen zu höheren Temperaturen/Drücken; das wiederum verschiebt Regelgrenzen im CO2-Kreis, Abtauung wird häufiger, Leistungsreserven gehen verloren. Wichtig ist daher, Störungen nicht isoliert zu betrachten, sondern den gesamten Wärmefluss zu verfolgen.

Sichere Betreiber-Checks sind vor allem Sicht-/Hörkontrollen, Dokumentationschecks und einfache Plausibilitäten (z. B. ungewöhnlich viele Starts, häufige Abtauungen, auffällige Temperaturen im Verbraucher). Eingriffe am Kältekreis selbst gehören in die Hand von Fachpersonal.

• Viele Starts/Stops: Hinweis auf Regelungs-/Lastproblem oder Überdimensionierung
• Häufigere Abtauungen: Luftführung, Türmanagement, Verdampferzustand prüfen
• Auffällige Temperaturen im Prozess: Datenlog prüfen, Störung zeitlich einordnen
• Druck-/Temperaturalarm: Ursachenketten (Abwärmeseite → Kaskade → Verbraucher) analysieren
• Sofortmaßnahmen: Bereich sichern, Alarmkette starten, Messwerte/Fehlercodes dokumentieren

Quellen & weiterführende Hinweise

Hinweis: Links dienen als Orientierung. Für konkrete Auslegung, Sicherheitsanforderungen und Betreiberpflichten gelten immer die anwendbaren Normen, Herstellerunterlagen und nationalen Vorgaben.

• IIAR – CO2 systems using ammonia design principles (incl. CO2/NH3 cascade): https://iiarcondenser.org/the-design-of-co2-refrigeration-system-using-ammonia-system-design-principles/
• EN 378 overview (Safety & environmental requirements): https://entropic.ie/en-378-guide/
• MDPI review (includes R717–R744 cascade schematic context): https://www.mdpi.com/2411-5134/10/6/105
