Wanddurchführung für die Klimaanlage: Kernbohrung, Dämmung, Kondensat und Brandschutz richtig planen

Warum die Wanddurchführung mehr ist als nur „ein Loch in der Wand“

Durch eine Wanddurchführung laufen bei Split- oder Multi-Split-Systemen meist mehrere Funktionen gleichzeitig: Kältemittelleitungen, Kondensatleitung, Steuerkabel und oft auch mechanische Befestigungs- oder Schutzkomponenten. Fehler in diesem Bereich zeigen sich nicht immer sofort. Häufig werden sie erst im ersten Sommer oder Winter sichtbar, wenn Tauwasser entsteht, Luft oder Schall durchdringen oder der Servicezugang unnötig schwierig wird.

Für Betriebe bedeutet das: Die Wanddurchführung sollte immer als Teil des Gesamtsystems gedacht werden. Sie muss zum Leitungsweg, zur Lage von Innen- und Außengerät, zur Kondensatführung und zu den baulichen Anforderungen des Gebäudes passen.

• Leitungsweg und Biegeradien früh festlegen, nicht erst während der Montage improvisieren.
• Innen- und Außengerät so positionieren, dass Leitungen kurz, wartbar und sauber geführt werden können.
• Kondensatführung und Gefälle immer zusammen mit der Kernbohrung denken.
• Servicezugang an beiden Seiten der Durchführung einplanen.

Kernbohrung und Leitungsweg: Was vor der Montage geklärt sein sollte

Die beste Wanddurchführung entsteht aus einer klaren Reihenfolge: erst Gerätepositionen und Leitungsweg festlegen, dann die Kernbohrung darauf abstimmen. Entscheidend ist, dass die Durchführung weder unnötig klein noch überdimensioniert ist und dass der Leitungsweg ohne enge, unruhige Bögen auskommt. So bleiben Isolation, Dichtheit und Optik unter Kontrolle.

In der Praxis sollten Monteure außerdem beachten, wo die Leitungen nach der Durchführung weiterlaufen: direkt in einen Installationskanal, in einen Technikschacht, unter eine Zwischendecke oder außen an der Fassade. Diese Anschlusslogik entscheidet oft darüber, ob eine an sich gute Bohrung später trotzdem unruhig oder wartungsfeindlich wirkt.

• Bohrpunkt an Leitungsachse und Gerätelage ausrichten.
• Leitungen nicht mit Gewalt „zurechtbiegen“; enge Radien erhöhen Montage- und Dichtheitsrisiken.
• Vor Ort prüfen, ob Träger, Installationen oder Fassadendetails den Leitungsweg beeinflussen.
• Wenn mehrere Leitungen durch denselben Bereich geführt werden, früh Platz für Halterungen und Dämmstärken vorsehen.

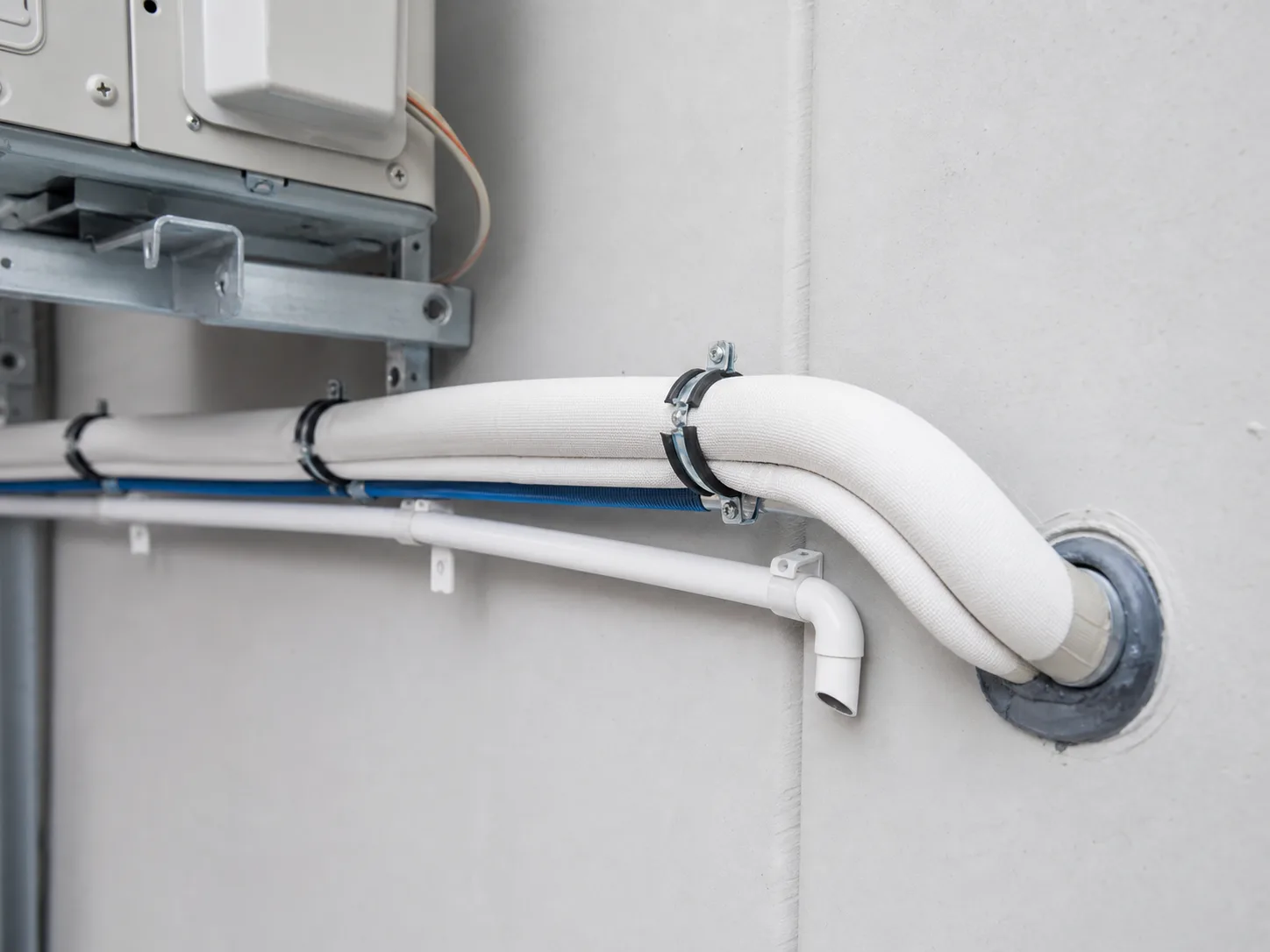

Dämmung und Tauwasser: Der häufigste Fehler liegt nicht an der Kernbohrung selbst

Viele spätere Feuchteprobleme entstehen nicht durch die Bohrung, sondern durch unterbrochene oder gequetschte Dämmung, schlecht geschützte Übergänge und unruhige Leitungsführung. Gerade bei kühlen Saugleitungen reicht eine kleine Schwachstelle, damit sich Tauwasser bildet. In Büro- und Gewerbeeinheiten führt das schnell zu Flecken, Geruch oder Ärger mit Ausbaugewerken.

Wichtig ist daher, dass die Dämmung über den kritischen Bereich hinweg geschlossen bleibt und dass Übergänge an Wandhülse, Kanal oder Gerät sauber ausgeführt sind. Auch Halterungen und Schellen sollten so gesetzt werden, dass die Dämmung nicht unnötig zusammengedrückt wird.

• Dämmung nicht auf den letzten Zentimetern „offen“ lassen.
• Übergänge an Durchführungen und Kanälen sauber schließen und vor Beschädigung schützen.
• Leitungen so lagern, dass Dämmung nicht abgequetscht wird.
• Nach der Montage Sichtkontrolle auf potenzielle Tauwasserstellen durchführen.

Kondensatleitung richtig denken: Gefälle, Ablaufpunkt und Service

Der Kondensatablauf wird bei Angeboten oft unterschätzt. Dabei entscheidet er wesentlich darüber, ob ein System im Alltag störungsfrei läuft. Eine gute Wanddurchführung berücksichtigt deshalb nicht nur die Kältemittelleitungen, sondern auch einen nachvollziehbaren Ablaufweg mit stabilem Gefälle, sinnvoller Einbindung und ausreichender Reinigungsmöglichkeit.

Besonders kritisch wird es, wenn das Kondensat „nebenbei“ geführt wird und erst auf der Baustelle improvisiert ein Ablaufpunkt gesucht wird. Dann entstehen häufig Gegengefälle, unschöne Schleifen oder schlecht zugängliche Leitungsabschnitte, die später verstopfen oder tropfen.

• Ablaufpunkt vorab definieren: innen, außen oder an vorhandene Entwässerung anbinden.
• Gefälle ohne Gegenschwünge und unnötige Schleifen planen.
• Bei längeren Leitungswegen Reinigungs- und Prüfmöglichkeiten mitdenken.
• Kondensatlösung immer mit Gerätelage und Kernbohrung abstimmen.

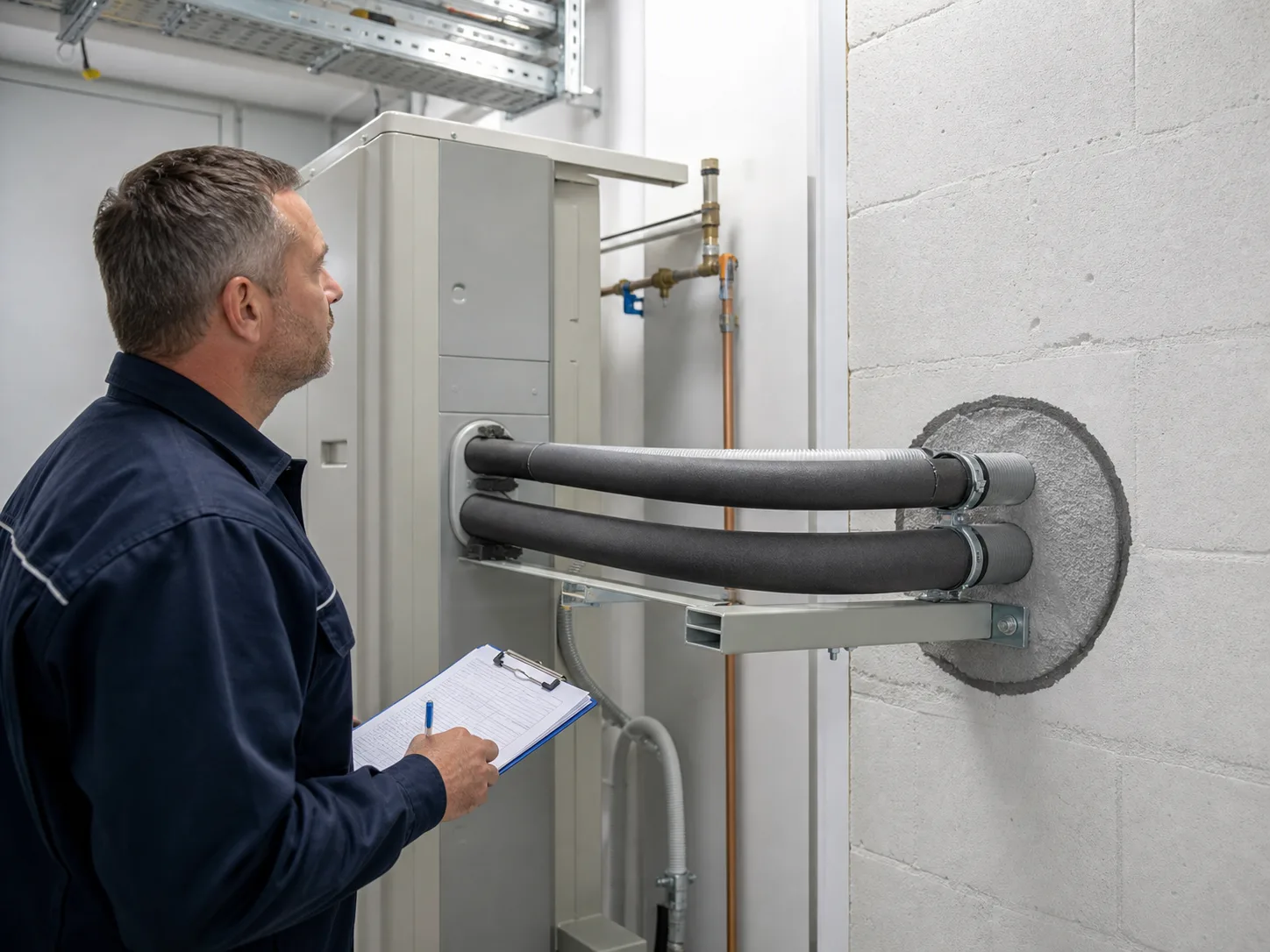

Brandschutz und Bauteilanforderungen: früh klären statt nachrüsten

Sobald Leitungen Wände oder Decken mit brandschutztechnischen Anforderungen durchdringen, reicht eine optisch saubere Ausführung allein nicht. Dann muss die Durchführung zur baulichen Situation, zum Wandaufbau und zum geforderten Abschottungskonzept passen. Genau deshalb sollte das Thema nicht erst am Montagetag auftauchen, sondern schon bei Planung oder Angebot angesprochen werden.

Für Betreiber ist die wichtigste Regel: Nicht mit pauschalen Aussagen arbeiten. Ob und welche Abschottung erforderlich ist, hängt von Nutzungseinheit, Bauteil und Projektanforderung ab. In Gewerbeobjekten mit mehreren Mieteinheiten, Fluren, Technikzonen oder brandschutzrelevanten Trennwänden ist diese Abstimmung besonders wichtig.

• Bauteil und Nutzungseinheit prüfen: Innenwand, Trennwand, Schacht oder Decke sind nicht gleich zu behandeln.
• Brandschutzanforderungen früh mit Planung, Haustechnik oder Bauleitung abstimmen.
• Wartungs- und Nachbelegungsfähigkeit bei der Ausführung mitdenken.
• Dokumentieren, wie die Durchführung ausgeführt wurde und welche Komponenten verwendet wurden.

Typische Fehler bei Wanddurchführungen von Klimaanlagen

In der Praxis wiederholen sich dieselben Fehler: Bohrung an der falschen Stelle, improvisierter Kondensatweg, gequetschte Dämmung oder fehlender Servicezugang. Die Folge sind nicht nur optische Mängel, sondern echte Betriebsprobleme. Gerade bei Büros, Ordinationen oder kleinen Gewerbeflächen werden solche Themen erst sichtbar, wenn Wasser austritt oder Umbauten nötig werden.

Deshalb lohnt sich eine Abnahme-Checkliste schon am Ende der Montage. Wer die Durchführung direkt prüft, spart spätere Reklamationen.

• Kernbohrung zu hoch oder zu tief angesetzt, dadurch ungünstiger Leitungsweg.
• Kondensatleitung ohne sauberes Gefälle oder mit unnötigen Schleifen verlegt.
• Dämmung unterbrochen, beschädigt oder an Halterungen zu stark gequetscht.
• Außen- und Innenseite nicht sauber abgedichtet oder wartungsfreundlich ausgeführt.
• Keine Abstimmung mit Brandschutz- oder Ausbauanforderungen.

Checkliste für Betriebe vor Freigabe der Montage

Wenn Sie eine Split-Klimaanlage für Büro, Praxis oder Gewerbe bestellen, sollten Sie die Wanddurchführung kurz aktiv mitprüfen. Das spart Rückfragen und schafft klare Erwartungen an die Ausführung.

• Sind Innen- und Außengerät so platziert, dass der Leitungsweg technisch sauber ist?
• Ist geklärt, wo das Kondensat abläuft und wie der Ablauf gewartet werden kann?
• Bleibt die Leitungsdämmung im kritischen Bereich geschlossen und geschützt?
• Braucht das durchdrungene Bauteil eine abgestimmte brandschutztechnische Lösung?
• Ist die Durchführung von innen und außen kontrollierbar und sauber zugänglich?

Quellen & weiterführende Hinweise

Für Detailfragen gelten immer die Herstellerunterlagen des gewählten Systems und die projektspezifischen Anforderungen des Gebäudes. Für diesen Beitrag waren vor allem folgende Primärquellen relevant:

• Daikin Europe Installationsunterlagen zu Split-Systemen und Drain Piping: https://www.daikin.eu/en_us/installers.html
• Mitsubishi Electric Living Environment Systems – technische Installationshandbücher: https://les.mitsubishielectric.co.uk/technical-information
• OIB FAQ zu Leitungsdurchführungen und brandschutztechnischen Anforderungen in Gebäuden: https://www.oib.or.at/sites/default/files/oib-faq_1_6.0.pdf
