Überhitzung (Superheat) in der Kälteanlage: TXV/EEV richtig verstehen, messen & typische Störungen finden

1) Definition: Was ist Superheat (Überhitzung) – und warum ist er so wichtig?

Superheat ist die Temperaturdifferenz zwischen der tatsächlichen Sauggastemperatur und der Siedetemperatur, die zur gemessenen Saugdruck-/Verdampfungstemperatur gehört. Einfach gesagt: Er zeigt, ob nach dem Verdampfer wirklich nur Gas (und kein Flüssigkeitsanteil) zum Verdichter zurückkommt.

Ziel ist ein stabiler Bereich: genug Superheat als Schutz, aber nicht so viel, dass die Verdampferfläche „ausgetrocknet“ wird und Leistung/Effizienz sinken. Der optimale Wert hängt stark von Anlage, Regelung, Last und Verdampferdesign ab – deshalb ist die Messmethodik wichtiger als ein „magischer Fixwert“.

• Zu niedrig: Risiko Flüssigkeitsmitnahme → Verdichterschaden möglich.
• Zu hoch: Verdampfer wird nicht voll genutzt → schlechter COP, weniger Kälteleistung.
• Instabil: Jagende Regelung, unruhiger Betrieb, häufige Störungen (Vereisung/Abtauung, Schwankungen).

2) Richtig messen: Wo misst man Druck und Temperatur – und welche Fehler sind typisch?

Eine saubere Superheat-Messung braucht zwei Dinge: einen korrekten Saugdruck (nahe am Verdampfer, nicht irgendwo im Maschinenraum) und eine saubere Temperaturmessung an der Saugleitung. Messfehler entstehen oft durch falsche Messstelle, unzureichenden Kontakt oder Wärmeeintrag von Umgebung/Hand.

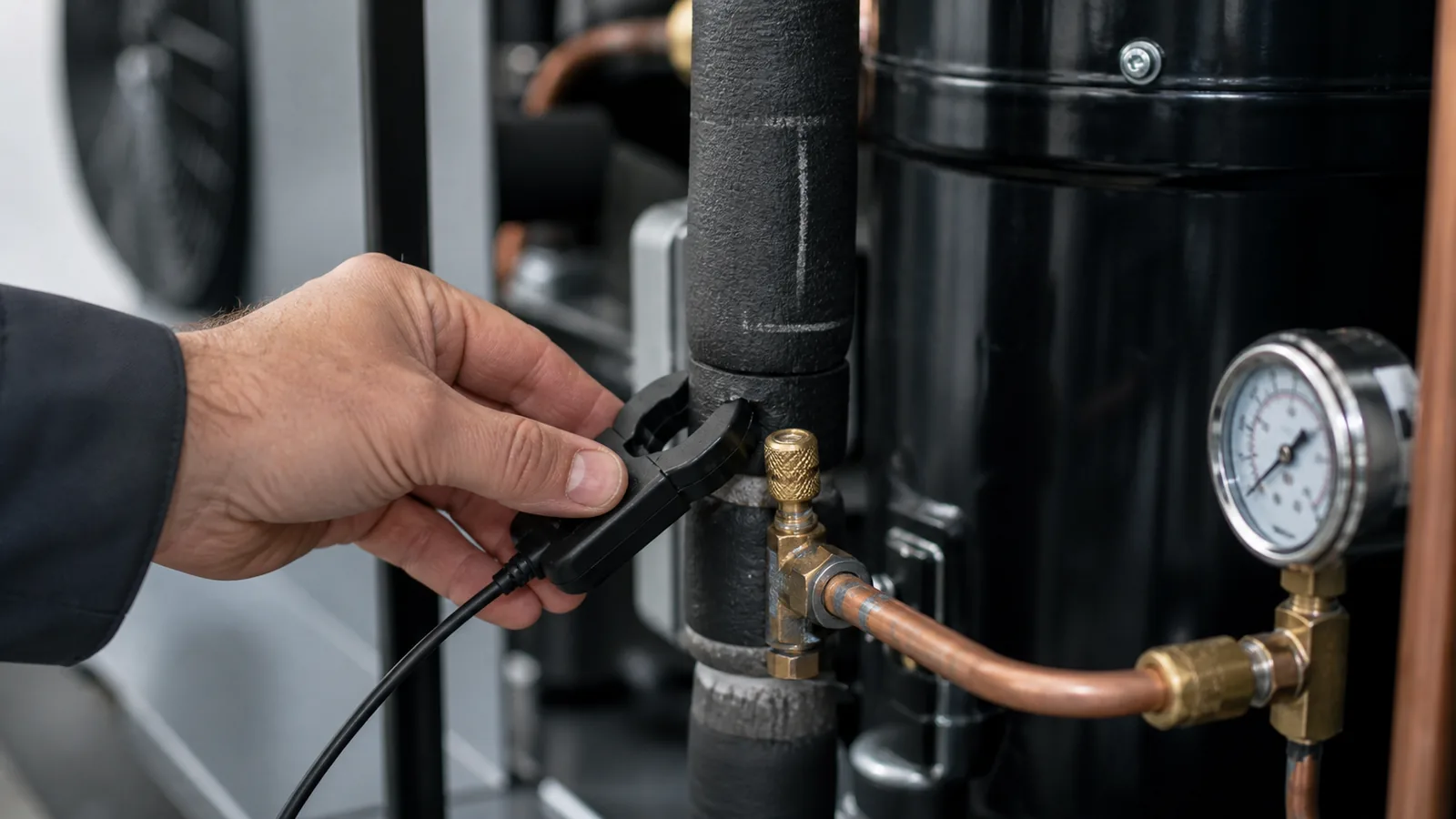

Praxisregel: Temperaturfühler gut anklemmen, isolieren (gegen Umgebungsluft) und einige Minuten stabilisieren lassen. Druckmessung möglichst so, dass Druckverluste in langen Leitungen den Wert nicht verfälschen.

• Messstelle zu weit weg: Druckverluste verfälschen die Verdampfungstemperatur.
• Fühler ohne Isolation: Umgebungsluft „zieht“ die Temperatur – Superheat wirkt zu hoch/zu niedrig.
• Zu kurze Wartezeit: Nach Lastwechseln erst stabilisieren lassen (Regelung braucht Zeit).
• Falsche Kältemittel-PT-Tabelle: Siedetemperatur muss zum echten Kältemittel passen.

3) TXV vs. EEV: Wie regelt das Expansionsventil – und was kann schiefgehen?

Ein TXV regelt über Fühler (Bulb) und Druckverhältnisse: Es versucht, am Verdampferausgang einen definierten Überhitzungswert zu halten. Die Bulb-Position und thermische Kopplung sind dabei kritisch. Ein EEV regelt elektronisch (Stepper/Servo) und kann schneller reagieren – ist aber abhängig von Sensorik, Parametrierung und Regelstrategie.

In der Fehlersuche ist die wichtigste Frage: Wird zu wenig oder zu viel eingespritzt – und warum? Häufig ist nicht das Ventil selbst schuld, sondern Randbedingungen wie Luftmenge, Vereisung, Filterzustand, Unterkühlung, Flash Gas oder eine falsche Bulb-Montage.

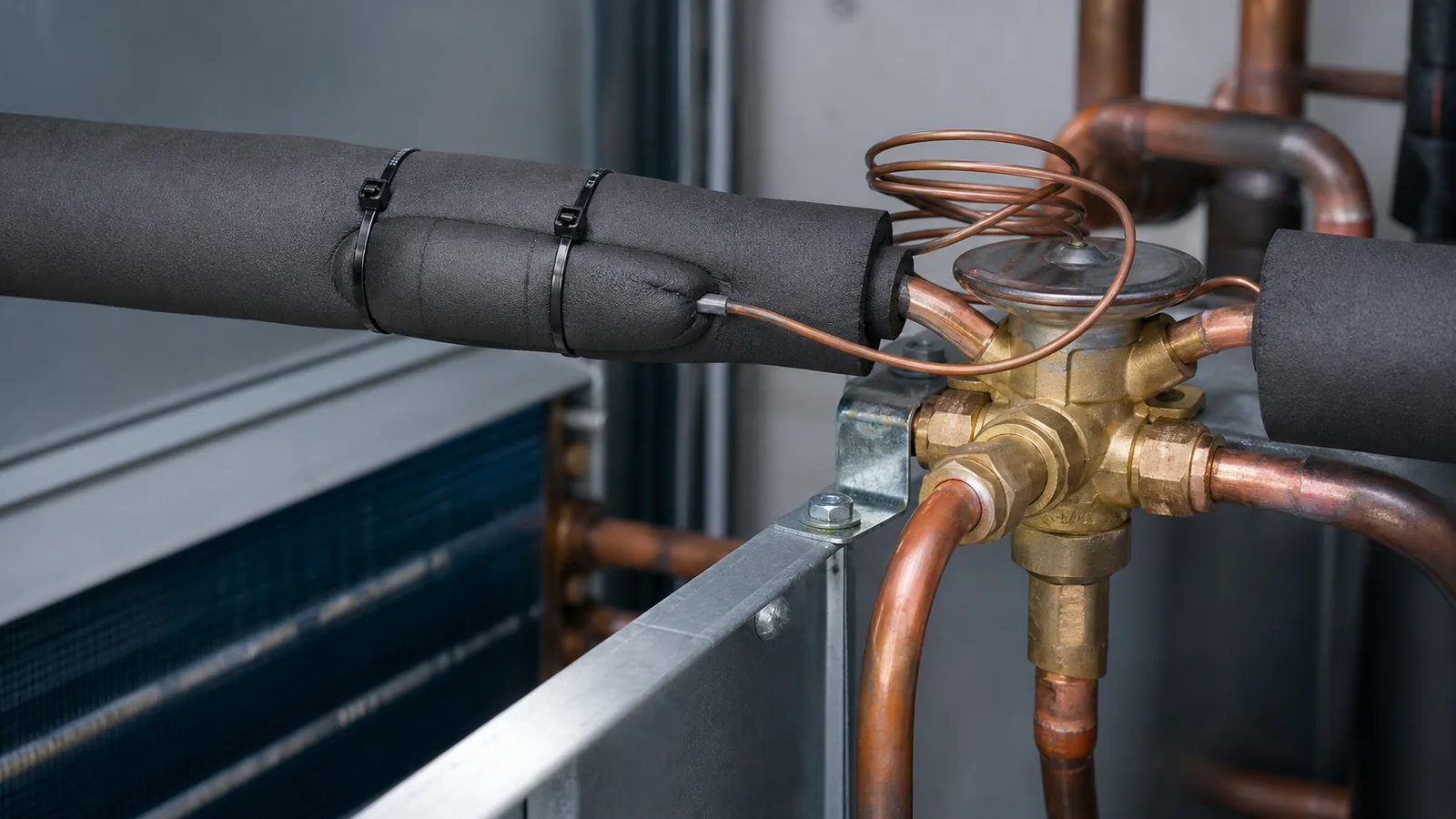

• TXV: Bulb korrekt positionieren, fest anpressen und isolieren – sonst regelt es „an der Realität vorbei“.
• EEV: Sensorwerte prüfen (Druck/Temp plausibel?), Parametrierung/Regelung beachten.
• Beide: Strainer/Filter, Feuchtigkeit, Vereisung und Flash Gas als Ursachen mitdenken.

4) Typische Störbilder bei zu hohem Superheat (Überhitzung)

Zu hoher Superheat heißt meist: zu wenig Kältemittelverdampfung bzw. zu wenig Einspritzung. Das kann am Ventil liegen – muss es aber nicht. Oft ist die Ursache upstream (Unterkühlung fehlt, Flüssigkeitsleitung zu warm, Flash Gas) oder im Verdampfer (Luft-/Wasserstrom zu niedrig, Vereisung, verschmutzte Lamellen).

• Unterkühlung fehlt → Flash Gas vor dem Ventil, Ventil „hungert“.
• Strainer/Filter verstopft → Druckabfall, zu wenig Flüssigkeit am Ventil.
• Verdampfer verschmutzt oder Luftmenge zu niedrig → schlechte Wärmeaufnahme, unruhige Regelung.
• Teilvereisung → wirksame Fläche sinkt, Superheat steigt.
• Kältemittelmangel (Leck) → häufig in Kombination mit abfallender Leistung über Tage/Wochen.

5) Typische Störbilder bei zu niedrigem Superheat (Risiko Flüssigkeitsmitnahme)

Zu niedriger Superheat ist gefährlicher. Hier kann Flüssigkeit zum Verdichter gelangen – insbesondere bei Lastwechseln, Abtauung, überdimensionierten Verdampfern oder Fehlparametrierung. Wenn Sie Anzeichen sehen (unruhiger Verdichterlauf, „Schlagen“, Ölprobleme), sollte das Thema priorisiert werden.

• Ventil öffnet zu weit / Regelung zu aggressiv (EEV-Parameter).
• Bulb falsch montiert (TXV) → Ventil „denkt“ Superheat ist zu hoch und öffnet.
• Abtau-/Lastwechsel: Übergänge können Flüssigkeit transportieren, wenn Regelung nicht sauber abgestimmt ist.
• Zu hohe Füllmenge / Rücklaufprobleme im Verdampfer (anlageabhängig).

6) Strukturierter Ablauf für Betriebe: So grenzt man Superheat-Probleme ein

Für Betreiber ist wichtig: nicht am Ventil „herumdrehen“, bevor Messung und Randbedingungen stimmen. Mit dieser Reihenfolge finden Sie Ursachen schneller – und vermeiden, dass eine kleine Unsauberkeit zu einem großen Problem wird.

• 1) Stabilisieren: Anlage unter typischer Last laufen lassen (keine Messung direkt nach Start/Abtauung).
• 2) Messung prüfen: Temperaturfühler korrekt, isoliert, Druck plausibel; Kältemittel stimmt.
• 3) Verdampferseite checken: Filter/Luftmenge, Vereisung, Abtauung, Lamellen sauber.
• 4) Flüssigkeitsseite checken: Unterkühlung, Filter/Strainer, Sichtglas (falls vorhanden), Flash Gas.
• 5) Leckage/Trend: Leistung/Drücke über Zeit – bei Verdacht Lecksuche/Detektion einplanen.
• 6) Erst dann Ventil/Regelung: Bulb-Montage/Equalizer/Parameter prüfen, Fachbetrieb einbinden.

Passende interne Links

• ND-Störung (Niederdruck) – Ursachen & Checkliste: https://klima-zentrum.at/blog/kaelteanlage-niederdruckstoerung-nd-ursachen-checkliste
• Kälteanlage kühlt schlecht – Ursachen & Checkliste: https://klima-zentrum.at/blog/kaelteanlage-kuehlt-schlecht-ursachen-checkliste-betriebe
• Plattenwärmetauscher verschmutzt – Delta‑T, Reinigung: https://klima-zentrum.at/blog/plattenwaermetauscher-kaelteanlage-verschmutzung-reinigung-delta-t
• Lecksuche-Methoden (Formiergas/UV/elektronisch): https://klima-zentrum.at/blog/kaelteanlage-lecksuche-methoden-ablauf-formiergas-uv-elektronisch

Quellen & weiterführende Hinweise

• ASHRAE – Terminology (Superheat/Definitionen): https://www.ashrae.org/technical-resources/free-resources/ashrae-terminology
• Danfoss – Thermostatic expansion valves (Installation/Bulb placement, Superheat): https://www.danfoss.com/en/service-and-support/learning/refrigeration-and-air-conditioning/valves/thermostatic-expansion-valves/
• Parker Sporlan – Thermostatic expansion valves resources: https://www.parker.com/us/en/product-list/sporlan-thermostatic-expansion-valves.html

Fazit: Erst korrekt messen, dann handeln – Superheat ist Diagnose, nicht „Zahlenspiel“

Superheat ist einer der besten Diagnosewerte – wenn Messstelle und Randbedingungen stimmen. Mit strukturierter Prüfung (Verdampferseite, Flüssigkeitsseite, Trend/Leckage) lässt sich der Fehler oft eingrenzen, bevor unnötige Teile getauscht werden.
