Tiefkuehlzelle planen: Bodenaufbau, Abtauung, Tuersystem und Redundanz fuer Betriebe

Warum Tiefkuehlzellen eigene Regeln haben

Im Tiefkuehlbereich wirken Temperatur, Feuchte und Betriebslogistik viel aggressiver zusammen als in klassischen Pluskuehlraeumen. Schon kleine Schwachstellen an Tuer, Boden oder Luftfuehrung fuehren schneller zu Eisbildung, Tauwasser ausserhalb der Zelle oder unnötigem Energieeintrag. Dazu kommt, dass Ein- und Auslagerungsprozesse haeufig stoerungsanfälliger werden, wenn die Zelle im Alltag intensiver genutzt wird als in der urspruenglichen Planung.

Betriebe sollten Tiefkuehlzellen deshalb als Gesamtsystem sehen: baulicher Aufbau, Kaelteanlage, Regelung, Nutzerverhalten, Sicherheit und Servicezugang gehoeren zusammen. Ein isolierter Blick nur auf den Verdampfer oder nur auf die Paneele greift zu kurz.

• Unter null Grad werden Tuer- und Bodenfehler schneller kritisch.
• Luftfeuchte und Wareneintrag bestimmen die reale Eislast mit.
• Betriebslogistik beeinflusst Energieverbrauch und Temperaturstabilitaet.
• Servicefaehigkeit muss schon im Aufbau mitgedacht werden.

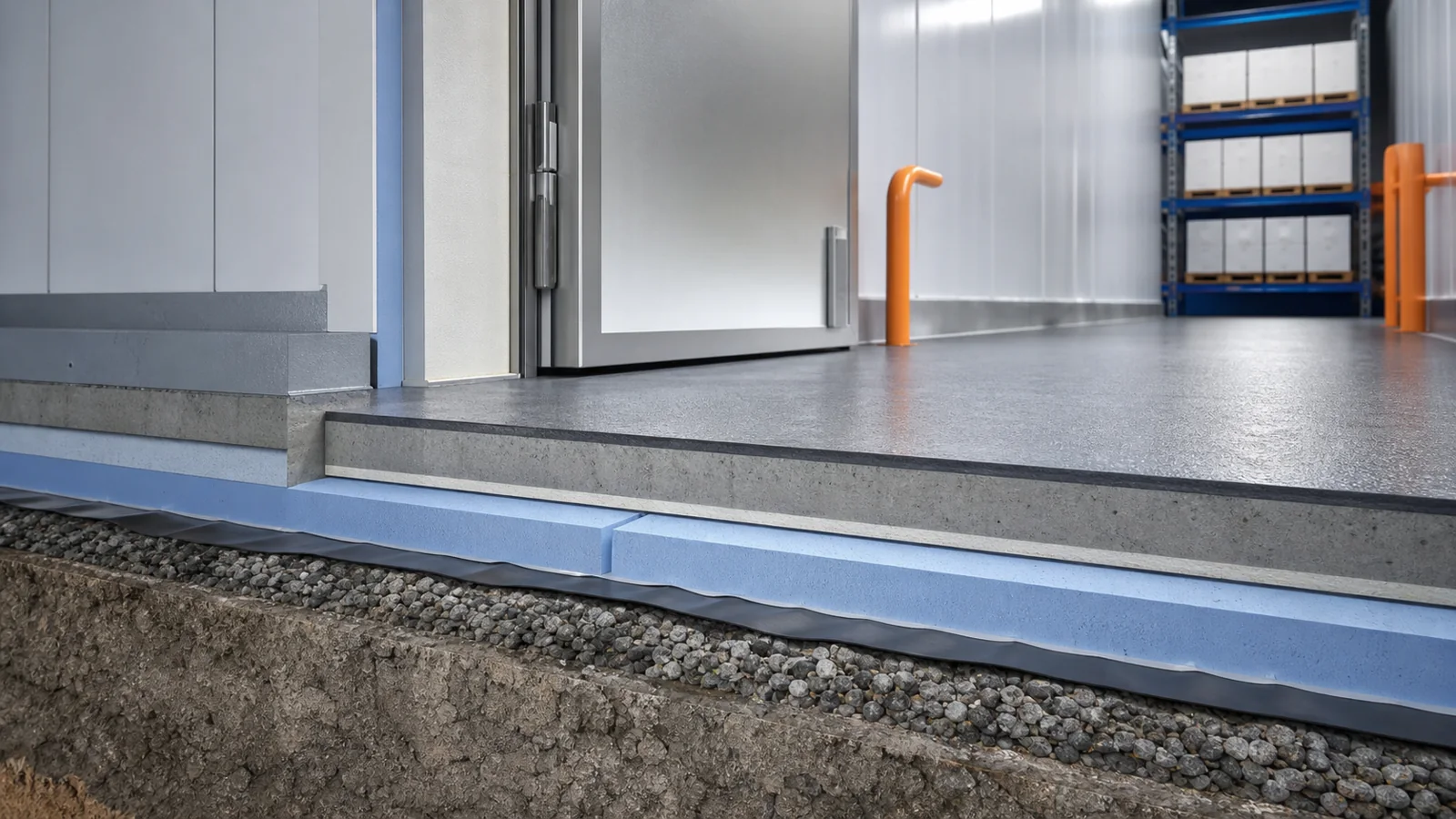

Bodenaufbau: wo viele spaet teure Fehler beginnen

Der Boden einer Tiefkuehlzelle braucht mehr als gute Oberflaeche. Ohne passenden Aufbau mit Druckfestigkeit, Daemmung, Dampfsperre und gegebenenfalls Frostschutz gegen Unterfrierung entsteht langfristig Risiko fuer Bodenhebungen, Feuchteschaeden und Tragfaehigkeitsprobleme. Gerade bei Sanierungen wird dieser Punkt gerne zu spaet betrachtet, weil vorhandene Hoehen und Anschluesse scheinbar wenig Spielraum lassen.

Wichtig ist, dass Nutzlast, Palettenverkehr, Reinigungsintensitaet und Temperaturbereich gemeinsam bewertet werden. Wer spaeter mit Hubwagen oder Rollcontainern deutlich intensiver arbeitet als urspruenglich vorgesehen, belastet Fugen, Oberflaechen und Anschluesse entsprechend staerker.

• Druckfestigkeit und reale Nutzlast muessen zusammenpassen.
• Dampfsperre und Feuchteschutz sind kein Detail, sondern Kern der Konstruktion.
• Hoehenspruenge und Anschluesse an Bestand erfordern fruehe Planung.
• Frostschutzkonzepte muessen zum Temperaturbereich und Untergrund passen.

Paneele, Fugen und Luftdichtheit: kleine Leckagen werden im Tiefkuehlbereich gross

Jede unkontrollierte Undichtheit zieht Feuchte in die Konstruktion oder in den Betrieb. Im Tiefkuehlbereich bedeutet das nicht nur Energieverlust, sondern haeufig Eisbildung an Fugen, Tueren oder kritischen Anschluessen. Deshalb muessen Paneeldicke, Fugenqualitaet und Anschlussdetails zum Temperaturbereich und zur Betriebsintensitaet passen.

In der Praxis lohnt es sich, Uebergaenge zu Tueren, Schwellen, Decke und Durchdringungen besonders kritisch zu bewerten. Dort zeigt sich spaeter oft zuerst, ob die Zelle handwerklich und planerisch sauber umgesetzt wurde.

• Luftdichtheit ist Betriebs- und nicht nur Montagequalitaet.
• Undichte Fugen verursachen Eis, Tauwasser und steigende Laufzeiten.
• Durchdringungen fuer Leitungen brauchen saubere thermische Trennung.
• Sanierungsprojekte haben an Anschluessen oft hoeheres Fehlerrisiko als Neubauten.

Abtauung richtig planen: heissgas, elektrisch oder bedarfsgefuehrt?

Verdampfer in Tiefkuehlzellen muessen so betrieben werden, dass Eisbildung kontrollierbar bleibt, ohne die Produktstabilitaet unnoetig zu belasten. Zu seltene Abtauung fuehrt zu Luftmengenverlust und schlechter Temperaturfuehrung. Zu haeufige oder schlecht abgestimmte Abtauung erzeugt Waermeeintrag und unruhigen Betrieb. Die Wahl zwischen elektrischer Abtauung, Heissgas oder bedarfsgerechter Strategie haengt von Aufbau, Lastprofil und Anlagenkonzept ab.

Entscheidend ist nicht nur die Technik selbst, sondern wie sie mit Nutzungsverhalten und Monitoring zusammenspielt. Eine Zelle mit haeufigen Tuerbewegungen und feuchter Ware braucht ein anderes Abtau- und Alarmkonzept als ein relativ ruhiger Lagerraum mit klaren Einlagerungsfenstern.

• Abtauung ist Teil der Prozessplanung, nicht nur Werkseinstellung.
• Luftmenge, Eislast und Wareneintrag muessen zusammen bewertet werden.
• Fehlende Abtaukontrolle zeigt sich oft zuerst an Temperaturdrift.
• Alarmierung nach Abtauende und Wiederanlauf kann betriebsrelevant sein.

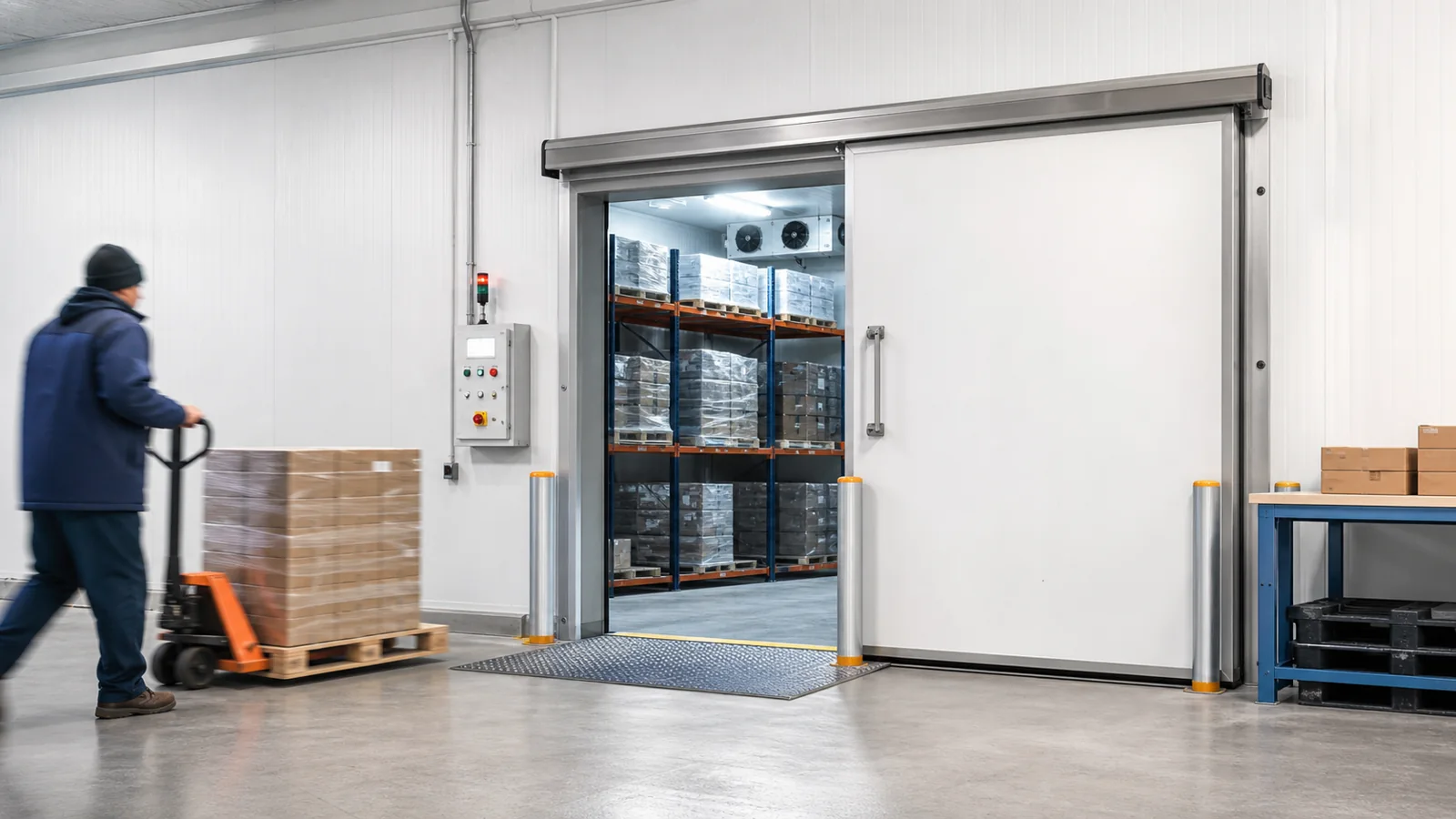

Tuersystem, Vorraum und Luftschleuse: jeder Tuerhub kostet Leistung

Im Tiefkuehlbereich entscheidet die Tuerlogik erheblich ueber Energie, Eisbildung und Betriebssicherheit. Schiebetuer, Drehtuer, Schnelllauftor, beheizte Dichtungen, Schwellenloesung oder ein vorgelagerter Klimapuffer muessen zur Frequenz der Nutzung passen. Wenn Personal oder Warentransport die Tuer haeufig offen stehen lassen, steigen Eislast und Temperaturstress schnell an.

Besonders bei Betrieben mit regelmaessigem Kommissionieren lohnt sich die Frage, ob ein Vorraum oder eine Luftschleuse wirtschaftlich sinnvoller ist als spaeterer Dauerstress im Tiefkuehlraum selbst. Das reduziert nicht nur Energieverluste, sondern erleichtert auch Arbeitssicherheit und Sichtverhaeltnisse.

• Tuerfrequenz und Transportweg beeinflussen die reale Eislast stark.
• Beheizte Dichtungen und saubere Schwellenloesungen sind oft unverzichtbar.
• Vorraeume senken Feuchte- und Temperatureintrag deutlich.
• Bedienlogik und Nutzerdisziplin gehoeren zur technischen Planung dazu.

Lastprofil und Produktfluss: die Zelle wird fuer den Alltag geplant, nicht fuer das Datenblatt

Wie viel Ware wann eingebracht wird, in welchem Temperaturzustand sie ankommt und wie schnell kommissioniert wird, bestimmt die reale Belastung der Tiefkuehlzelle. Wenn warme oder nur vorgekuehlte Ware haeufig eingebracht wird, aendert das Luftfeuchte, Frostbildung und Verdichterlaufzeiten erheblich. Dasselbe gilt fuer saisonale Spitzen oder Aktionsware mit hoher Umschlaghaeufigkeit.

Eine saubere Planung fragt deshalb nach Produktgruppen, Verpackung, Umschlaggeschwindigkeit und Betriebsfenstern. Ein statischer Lagerraum und eine hochfrequent genutzte Tiefkuehlzelle koennen trotz identischem Volumen komplett unterschiedliche technische Anforderungen haben.

• Wareneintrittstemperatur beeinflusst Kaeltelast und Abtauung direkt.
• Umschlaghaeufigkeit ist oft wichtiger als reines Raumvolumen.
• Saisonspitzen sollten nicht erst im Hochbetrieb sichtbar werden.
• Kommissionierlogik und Personalwege gehoeren zur Lastaufnahme.

Redundanz, Alarmierung und Notbetrieb

Je kritischer die gelagerte Ware und je hoeher der Warenwert, desto wichtiger wird die Frage nach Redundanz. Nicht jede Tiefkuehlzelle braucht eine vollstaendige N+1-Auslegung. Aber jede braucht ein klares Bild davon, wie lange Produkte bei Stoerung stabil bleiben, welche Alarmwege funktionieren und welche Sofortmassnahmen wirklich praktikabel sind.

Dazu gehoeren Temperaturmonitoring, Fernalarm, dokumentierte Eskalationsketten und die Frage, ob bei Ausfall der Anlage Ersatzkapazitaet oder Umlagerungslogik besteht. Redundanz ist damit nicht nur eine zweite Maschine, sondern ein betrieblich funktionierendes Notfallkonzept.

• Produktwert und Toleranzzeit bestimmen den Redundanzbedarf.
• Alarmierung ohne klare Reaktion ist keine echte Betriebssicherheit.
• Notbetrieb, Ausweichlager und Servicekette muessen zusammengedacht werden.
• Monitoring sollte nicht nur Grenzwertverletzungen, sondern Trends sichtbar machen.

Wartung und Hygiene im Tiefkuehlbereich

Auch Tiefkuehlzellen brauchen einen sauberen Wartungsrhythmus fuer Tueren, Dichtungen, Verdampfer, Abtauwasserfuehrung, Sensorik und Alarmtechnik. Im Unterschied zur Pluskuehlung zeigen sich viele Probleme nicht als Geruch, sondern als vereiste Komponenten, klemmende Tueren, steigende Laufzeiten oder unstabile Wiederanlaufphasen nach Abtauung.

Wichtig ist, die Wartung so zu organisieren, dass Verdampfer und Tuerbereiche erreichbar bleiben. Eine optisch saubere Einhausung hilft wenig, wenn im Servicefall halbe Betriebsteile blockiert werden muessen.

• Dichtungen, Heizungen und Tuermechanik regelmaessig pruefen.
• Abtauwasserweg und Eisbildung an kritischen Stellen beobachten.
• Sensorik und Alarmkette im Betrieb testen, nicht nur auf dem Papier.
• Servicezugang spart ueber Jahre mehr Kosten als reine Montageoptik.

Fazit: Tiefkuehlzellen brauchen ein konsequent durchgeplantes Gesamtsystem

Eine gute Tiefkuehlzelle entsteht aus belastbarer Lastaufnahme, sauberem Boden- und Paneelaufbau, passender Abtauung, intelligenter Tuerlogik und einem Betriebskonzept mit Alarmierung und Notfallreserve. Wer diese Punkte getrennt behandelt, kauft sich spaeter haeufig Eis, Energieverlust oder Betriebsrisiko ein.

Klima-Zentrum unterstuetzt Betriebe in Oesterreich bei Planung, Modernisierung und Wartungsstrategie fuer Tiefkuehl- und Kuehlraumsysteme. Gerade im Tiefkuehlbereich zahlt sich gruendliche Vorplanung deutlich aus.
