Plattenwärmetauscher in Kälteanlagen: Verschmutzung erkennen, reinigen (CIP), Druckverlust & Delta‑T verstehen

Warum Plattenwärmetauscher in Kälteanlagen so oft eingesetzt werden

Plattenwärmetauscher übertragen Wärme sehr effizient auf engem Raum. In der Kältetechnik werden sie häufig eingesetzt, um Kältekreis und Verbraucher hydraulisch zu trennen oder einen Sekundärkreis zu versorgen.

Typische Anwendungen sind Glykol-/Solekreise für Kühlräume/Prozesse, Prozesskälte in Industrieanlagen oder Wärmerückgewinnung aus Kälteanlagen.

• Hydraulische Trennung: Kältekreis bleibt geschützt, Verbraucher können flexibel erweitert werden.
• Sekundärkreis (Glykol/Sole): Frostschutz und Betriebssicherheit, besonders bei Außensektionen.
• Wärmerückgewinnung: Abwärme nutzbar machen (Warmwasser/Heizung/Prozess).

Typische Symptome bei Verschmutzung (Fouling): Leistung sinkt, Druckverlust steigt

Verschmutzung bedeutet: Ablagerungen auf den Platten oder Partikel in Kanälen reduzieren Wärmeübertragung und erhöhen den Strömungswiderstand. Beides kostet Energie – und kann die Regelung destabilisieren.

Das tückische an Fouling: Die Anlage läuft oft „noch irgendwie“, aber ineffizient und immer näher an Grenzen.

• Delta‑T verändert sich: Temperaturdifferenzen auf Primär-/Sekundärseite passen nicht mehr zum Normalzustand.
• Druckverlust steigt: Pumpen müssen mehr leisten, Volumenstrom sinkt, Verbraucher werden schlechter versorgt.
• Kältemaschine läuft länger: mehr Laufzeit, höhere Spitzenlast, schlechtere Solltemperatur-Stabilität.
• Unklare Regelung: Ventile/Regler pendeln, weil Wärmeübertragung nicht mehr reproduzierbar ist.

Diagnose im Betrieb: Delta‑T und Druckverlust richtig nutzen (ohne Rätselraten)

Für Betriebe gilt: Wer Delta‑T und Druckverlust als Trendwerte im Blick hat, erkennt Fouling deutlich früher. Entscheidend ist nicht ein einzelner Messpunkt, sondern die Abweichung vom bekannten Normalzustand (bei ähnlicher Last).

Wenn sich mit gleicher Pumpenleistung weniger Volumenstrom aufbauen lässt oder der Wärmetauscher „nicht mehr mitkommt“, ist das ein starkes Indiz.

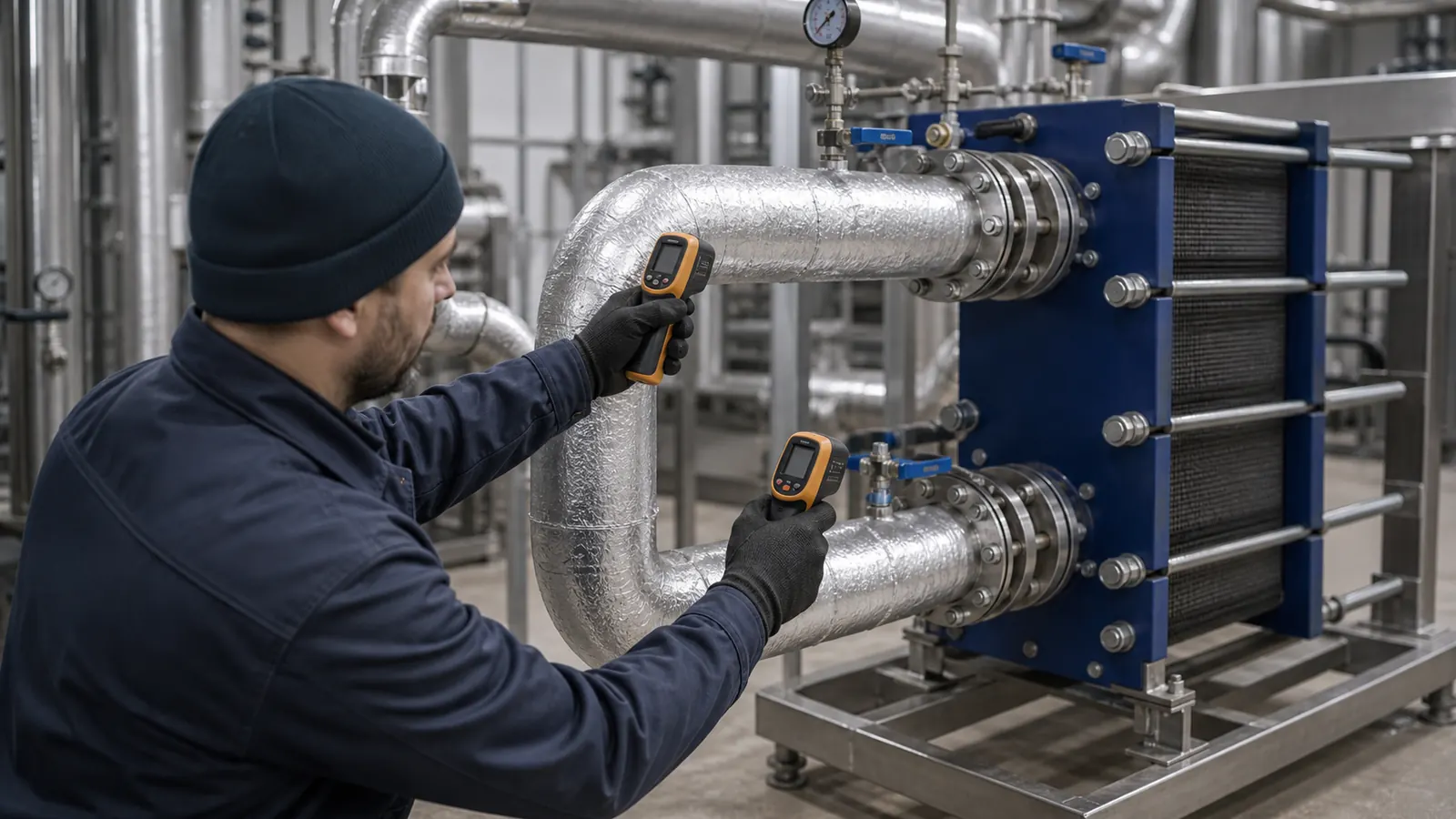

• Delta‑T prüfen: Vor- und Rücklauf auf beiden Seiten messen (nicht nur „gefühlte Kälte“).
• Druckdifferenz: falls Messstellen vorhanden sind, über den Wärmetauscher vergleichen (Trend!).
• Volumenstrom/ Pumpenleistung: steigt Pumpenleistung bei gleicher Last? Sinkt Volumenstrom?
• Betriebsbedingungen dokumentieren: Last, Außentemperatur, Sollwerte – damit Vergleiche sinnvoll sind.

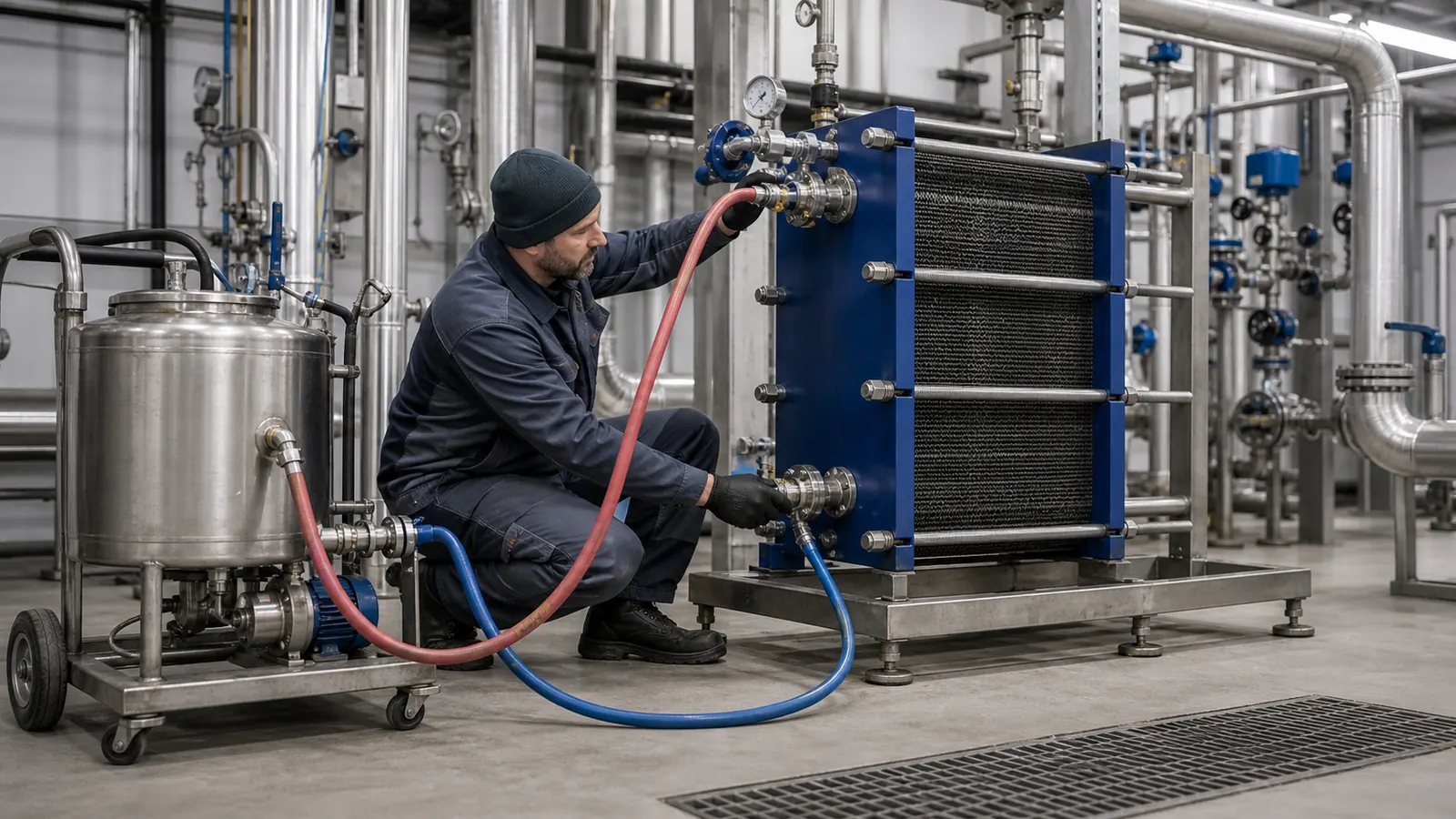

Reinigung: CIP (Cleaning in Place) vs. Öffnen – wann ist was sinnvoll?

Je nach Verschmutzungsart ist CIP (chemische Reinigung im Kreislauf) effizient und schnell. Bei harten Ablagerungen, mechanischer Beschädigung oder Dichtungsthemen kann ein Öffnen/Überholen nötig sein.

Wichtig ist, die richtige Strategie zu wählen: Eine falsche Chemie oder zu aggressive Reinigung kann Dichtungen und Platten schädigen.

• CIP sinnvoll bei: typischem Fouling, wenn Platten/Dichtungen intakt sind und der Wärmetauscher nicht geöffnet werden muss.
• Öffnen sinnvoll bei: Dichtungsschäden, starker Verblockung, mechanischen Problemen oder wiederkehrender Verschmutzung trotz CIP.
• Betriebssicherheit: Reinigung geplant durchführen (Bypass/Stillstandfenster), danach Werte verifizieren (Delta‑T, Druckverlust).

Prävention: Filtration, Wasserqualität, Glykolpflege – so bleibt der Wärmetauscher sauberer

Viele Fouling-Probleme sind nicht „Pech“, sondern systemisch: fehlende Filtration, ungeeignete Wasserqualität, Biofilm oder schlecht gepflegte Glykol-/Solekreise.

Für Betriebe zahlt sich ein präventiver Ansatz aus – auch weil CIP/Stillstand teuer ist.

• Filtration: Sieb/Filter vor dem Wärmetauscher reduziert Partikel und verlängert Reinigungsintervalle.
• Wasserbehandlung: Korrosion und Kalk vermeiden; bei sensiblen Anlagen lohnt sich ein Konzept.
• Glykol/Sole: Konzentration und Zustand prüfen (Frostschutz, Korrosionsschutz, Verunreinigung).
• Monitoring: Trendwerte für Temperaturen/Delta‑T und Pumpenleistung dokumentieren.

Passende interne Links

• Glykol/Sole in Kälteanlagen (Frostschutz & Wartung): https://klima-zentrum.at/blog/glykol-sole-kaelteanlage-frostschutz-konzentration-wartung
• Wärmerückgewinnung aus Kälteanlagen: https://klima-zentrum.at/blog/waermerueckgewinnung-kaelteanlage-warmwasser-heizung-kosten-nutzen
• Kälteanlagen-Monitoring & Temperaturdokumentation: https://klima-zentrum.at/blog/kaelteanlagen-monitoring-haccp-temperaturdokumentation-sensorik-alarme
• Lecksuche an Kälteanlagen (Methoden & Ablauf): https://klima-zentrum.at/blog/kaelteanlage-lecksuche-methoden-ablauf-formiergas-uv-elektronisch

Quellen & weiterführende Hinweise

• Alfa Laval – Heat exchanger cleaning (Grundlagen/Methoden): https://www.alfalaval.com/products/heat-transfer/plate-heat-exchangers/service/cleaning/
• SWEP – Cleaning in Place (CIP) instructions (Praxisanleitung): https://www.swep.net/wp-content/uploads/2020/12/CIP.pdf
• Alfa Laval – CIP Station (Konzept/Anwendung): https://www.alfalaval.com/products/fluid-handling/tanks-and-mixers/service-systems/cip-station/

Fazit: Wer Delta‑T und Druckverlust trendet, reinigt planbar statt im Notfall

Plattenwärmetauscher sind effizient – aber fouling-sensibel. Wenn Betriebe Delta‑T und Druckverlust als Trendwerte nutzen, lassen sich Reinigungen planen, bevor Leistungseinbrüche und hohe Energiekosten entstehen.

Klima-Zentrum unterstützt Betriebe in Österreich bei Diagnose, Reinigungskonzepten und Wartung rund um Kälteanlagen, Sekundärkreise und Wärmerückgewinnung.
