Kühlraum planen: Dimensionierung, Isolierung, Türkonzept und Luftführung (Praxisguide)

1) Anforderungen klären: Was soll der Kühlraum im Alltag leisten?

Der wichtigste Schritt ist nicht die Auswahl des Aggregats, sondern das Verständnis des Betriebs: Welche Produkte werden gelagert? Welche Zieltemperatur ist nötig? Wie oft wird die Tür geöffnet? Gibt es Stoßzeiten (Anlieferung, Schichtwechsel)? Und wie kritisch sind Temperaturschwankungen für Qualität oder Prozesse?

Je besser diese Punkte klar sind, desto leichter wird die Dimensionierung. Viele Probleme entstehen, wenn ein Kühlraum „nach Quadratmetern“ geplant wird, ohne Türöffnungen, Warenumschlag und Abwärme zu berücksichtigen.

• Temperaturbereich (z. B. +2 bis +6 °C, +8 bis +12 °C, Tiefkühl).
• Produkt- und Feuchteanforderungen (Trocknung vermeiden, Kondensat kontrollieren).
• Türöffnungsfrequenz und Logistik (Paletten, Wagen, Personalfluss).
• Reinigung/Hygiene (Bodenaufbau, Fugen, Ablauf, Oberflächen).

2) Wärmelasten verstehen: Warum Türen oft wichtiger sind als „Kubikmeter“

Die Kälteleistung muss zur Wärmelast passen. Neben der Raumhülle (Wände, Decke, Boden) spielen in der Praxis vor allem Türen eine große Rolle: Jede Öffnung bringt warme, feuchte Luft in den Raum. Das erhöht Last, Laufzeit und Vereisungsrisiko am Verdampfer.

Weitere Wärmelasten sind Ware (Einlagerungstemperatur), Personen, Beleuchtung, Motoren/Antriebe (z. B. Fördertechnik) und Nebenräume. Wer diese Lasten früh berücksichtigt, spart später Energiekosten und vermeidet „zu knapp“ dimensionierte Anlagen.

3) Isolierung und Baukörper: Panelstärken, Fugen und der Boden als Schwachstelle

Bei Kühlräumen entscheidet die Qualität des Baukörpers über den Energiebedarf. Panelstärken, Fugen, Durchdringungen und die Ausführung des Bodens sind typische Schwachstellen. Schon kleine Wärmebrücken können zu Kondensat, Schimmel oder Vereisung führen – und langfristig die Lebensdauer reduzieren.

Für Betriebe ist außerdem die Wartbarkeit wichtig: Revisionsöffnungen, saubere Durchführungen und eine Ausführung, die Reinigung ermöglicht, sind oft mehr wert als eine theoretisch „maximale“ Isolierung ohne Praxistauglichkeit.

• Fugen sauber ausführen: dicht, hygienisch und reinigungsfreundlich.
• Durchdringungen (Leitungen, Sensorik) planen und abdichten – keine improvisierten Löcher.
• Bodenaufbau und Schwelle so wählen, dass Transport (Wagen/Paletten) funktioniert und trotzdem dicht bleibt.
• Kondensat- und Feuchtemanagement im Baukörper berücksichtigen (Taupunkt!).

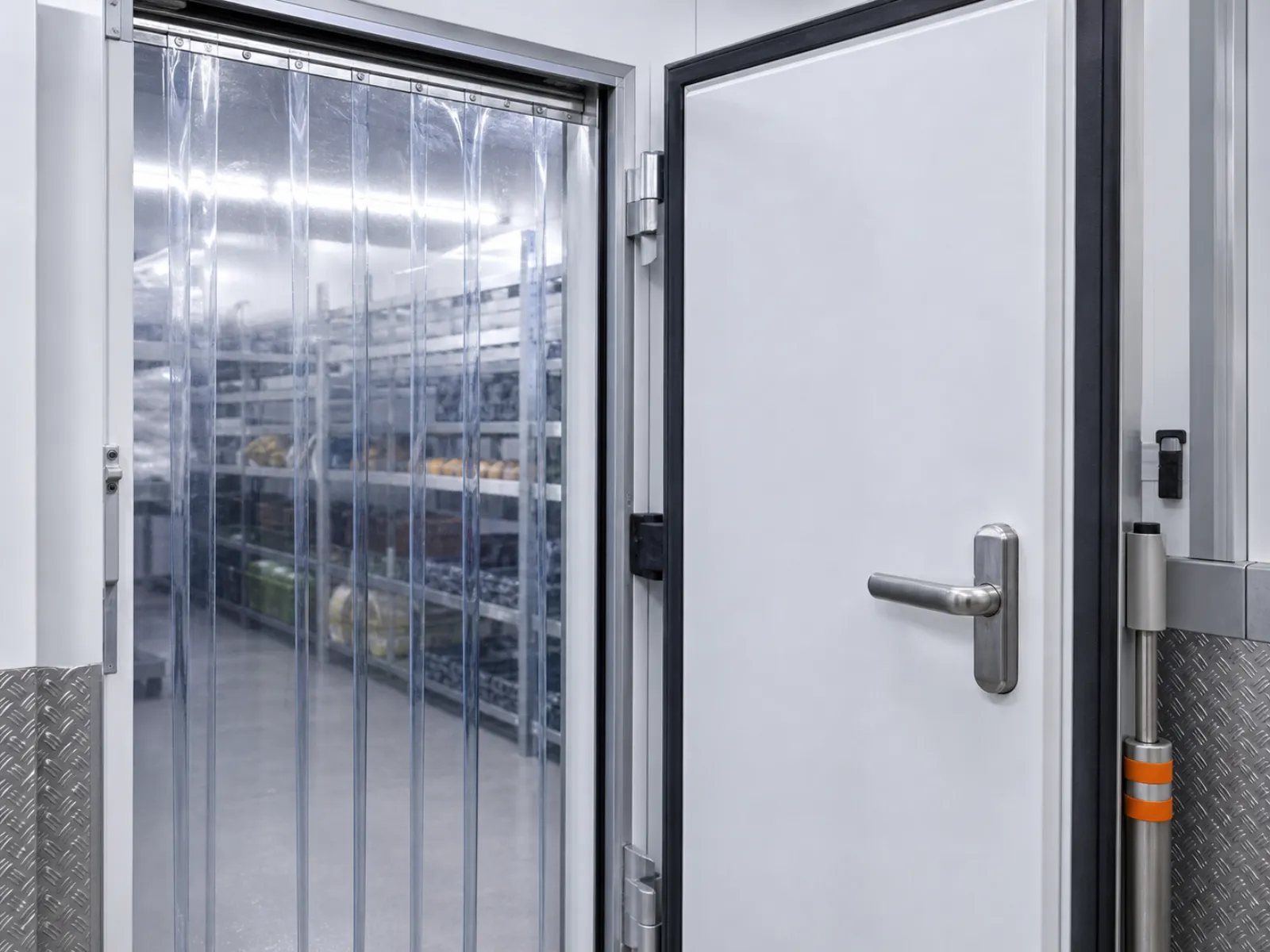

4) Türkonzept: Dichtung, Schließlogik, Vorhänge und Bedienbarkeit

Eine Kühlraumtür ist nicht nur „eine Tür“, sondern ein zentrales Bauteil für Effizienz und Hygiene. Wichtig sind dichte Rahmen, stabile Scharniere, eine Schließlogik, die im Alltag funktioniert, und eine Bedienbarkeit, die nicht zu „Tür bleibt offen“ führt.

Für häufige Öffnungen sind Maßnahmen wie Streifenvorhänge, Schnelllauftore oder Luftschleier relevant. Welche Lösung passt, hängt von Logistik, Temperaturbereich und Platz ab. Entscheidend ist, dass die Lösung im Betrieb akzeptiert wird – sonst wird sie umgangen.

• Türdichtung und Rahmenqualität: dichte Ausführung reduziert Vereisung und Stromkosten.
• Schließautomatik oder klare Prozesse: Tür offen ist teuer.
• Bei hoher Frequenz: Vorhang/Luftschleier/Schnelllauftor prüfen.
• Türheizung nur dort einsetzen, wo nötig – und richtig einstellen.

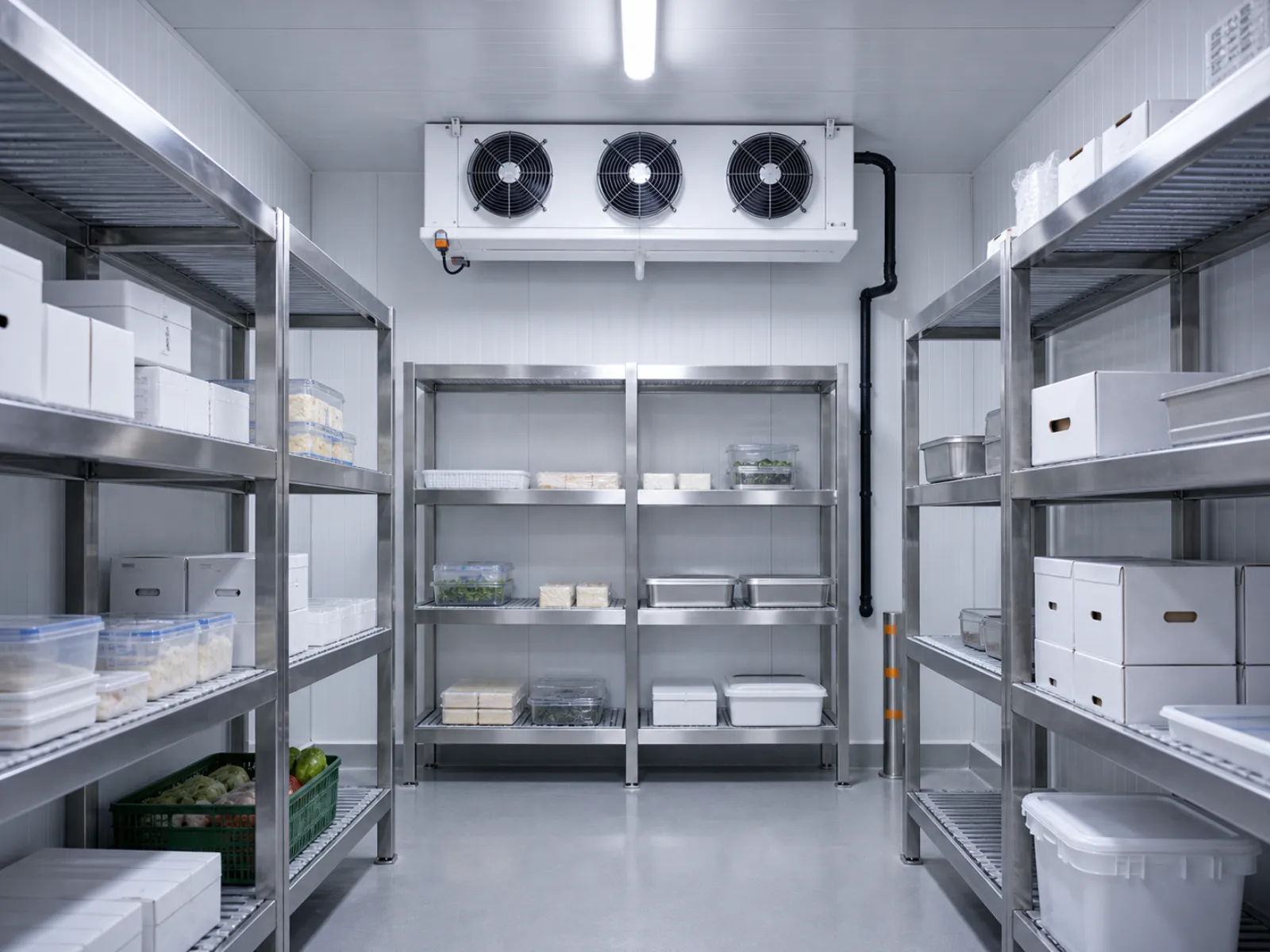

5) Luftführung und Verdampferposition: Temperaturstabilität statt „kalte Ecke“

Die Luftführung entscheidet, ob der Raum gleichmäßig kühlt oder Hotspots entstehen. Der Verdampfer sollte so positioniert sein, dass Luft gut zirkuliert, Ware nicht blockiert und Servicezugang möglich bleibt. Gleichzeitig muss Kondensat sauber ablaufen können.

Typische Fehler sind zugestellte Luftwege, zu niedrige Montage über Regalen oder fehlender Abstand zur Ware. Das führt zu ungleichmäßigen Temperaturen, Vereisung und unnötigen Abtauungen.

6) Dimensionierung der Kälteanlage: Reserve ja – aber richtig

„Mehr Leistung“ klingt sicher, kann aber auch Nachteile haben: Häufiges Takten, schlechte Regelbarkeit und höhere Verschleißkosten. Ziel ist eine Anlage, die zur Last passt, Reserve für Peak-Situationen hat und trotzdem stabil regeln kann.

Bei Betrieben lohnt es sich, Peak-Szenarien zu betrachten: Anlieferungen, warme Ware, Sommertage, geänderte Öffnungsfrequenz. Eine saubere Dimensionierung berücksichtigt diese Faktoren und vermeidet, dass der Kühlraum im Alltag „dauernd am Limit“ läuft.

• Lastprofil definieren: normal vs. Peak (Anlieferung/Schicht/Hitze).
• Regelbarkeit berücksichtigen: stabile Temperaturen sind wichtiger als „maximal schnell“.
• Servicezugang einplanen: Filter, Ventile, Reinigung, Abtaukomponenten.
• Energieeffizienz im Betrieb mitdenken: saubere Wärmetauscher + passende Regelung.

7) Monitoring und Temperaturdokumentation: wann es sich lohnt

Für viele Betriebe ist Monitoring der nächste logische Schritt: Temperatur, Alarme und Trends machen Probleme sichtbar, bevor Ware gefährdet ist. Das ist besonders sinnvoll, wenn der Kühlraum kritisch ist (z. B. verderbliche Ware, Qualitätsvorgaben) oder wenn Störungen in der Vergangenheit teuer waren.

Monitoring muss nicht kompliziert sein. Entscheidend sind sinnvolle Messpunkte, klare Alarmgrenzen und ein Prozess, der auf Alarme reagiert – nicht nur quittiert.

8) Wartung und Alltag: Planung endet nicht mit der Inbetriebnahme

Ein Kühlraum wird nicht „fertig“, sondern betrieben. Wartung, Reinigung und Nutzerverhalten entscheiden über Kosten und Stabilität. Wer schon in der Planung darauf achtet, macht sich das Leben leichter: gute Zugänglichkeit, klare Reinigungswege, nachvollziehbare Protokolle und ein Setup, das nicht empfindlich auf normale Betriebsabläufe reagiert.

Auch kleine Maßnahmen zählen: Türdisziplin, keine Blockade von Luftwegen, regelmäßiger Check der Dichtungen und eine Sichtkontrolle auf Verschmutzung/Feuchte. Diese Routine reduziert Vereisung und verlängert die Lebensdauer der Technik.

Fazit: Gute Kühlraumplanung ist ein Mix aus Technik, Logistik und Betrieb

Ein effizienter Kühlraum entsteht nicht nur durch „ein gutes Aggregat“, sondern durch saubere Grundlagen: passende Anforderungen, durchdachte Isolierung, ein Türkonzept, das im Alltag funktioniert, und eine Luftführung, die Temperaturstabilität ermöglicht. Wer das richtig plant, spart Strom, vermeidet Vereisung und reduziert Ausfälle.

Klima-Zentrum unterstützt Betriebe bei Planung, Umbau und Wartung von Kühlräumen, Gewerbekälte und Kälteanlagen. Wenn Sie einen neuen Kühlraum planen oder einen bestehenden optimieren möchten, starten wir am schnellsten mit Standort, Temperaturbereich, Türfrequenz und einem kurzen Überblick über Ihre Logistik.
