Kältemittelleitung bei Klimaanlagen: Dimensionierung, Dämmung, Dichtheit – typische Fehler

Was ist eine Kältemittelleitung – und warum ist sie so kritisch?

Bei Split-, Multi-Split- und VRF-Systemen verbinden Kältemittelleitungen Innen- und Außengerät. Sie transportieren Kältemittel (gasförmig/flüssig) und sorgen im Zusammenspiel mit Regelung und Expansionsorgan für die gewünschte Leistung.

Fehler in Leitungsführung und Montage wirken wie ein „unsichtbarer Engpass“: Druckverluste, falsche Strömungsgeschwindigkeiten, mangelhafte Öl-Rückführung oder Tauwasserbildung zeigen sich oft erst später – dann aber mit wiederkehrenden Störungen.

Dimensionierung & Leitungsweg: Länge, Höhenunterschiede, Druckverlust

Die richtige Dimensionierung ist hersteller- und systemabhängig. Zu kleine Leitungen erhöhen Druckverluste und können den Kompressor belasten. Zu große Leitungen können Strömungsgeschwindigkeiten reduzieren und Öl-Rückführung erschweren.

Auch Leitungsweg und Höhenunterschiede zählen: lange Leitungen, viele Bögen, ungünstige Steigleitungen oder fehlende Ölabscheider-/Ölfallen können die Betriebsstabilität verschlechtern.

• Leitungslängen und Höhenunterschiede innerhalb der Herstellergrenzen halten.
• Bögen/Querschnittsänderungen minimieren, saubere Radien statt „Knicke“.
• Servicezugang berücksichtigen (Ventile, Messpunkte, Dämmung nicht „zupflastern“).
• Bei komplexen Anlagen: Systemkonzept (VRF/Multisplit) passend zur Gebäudezone wählen.

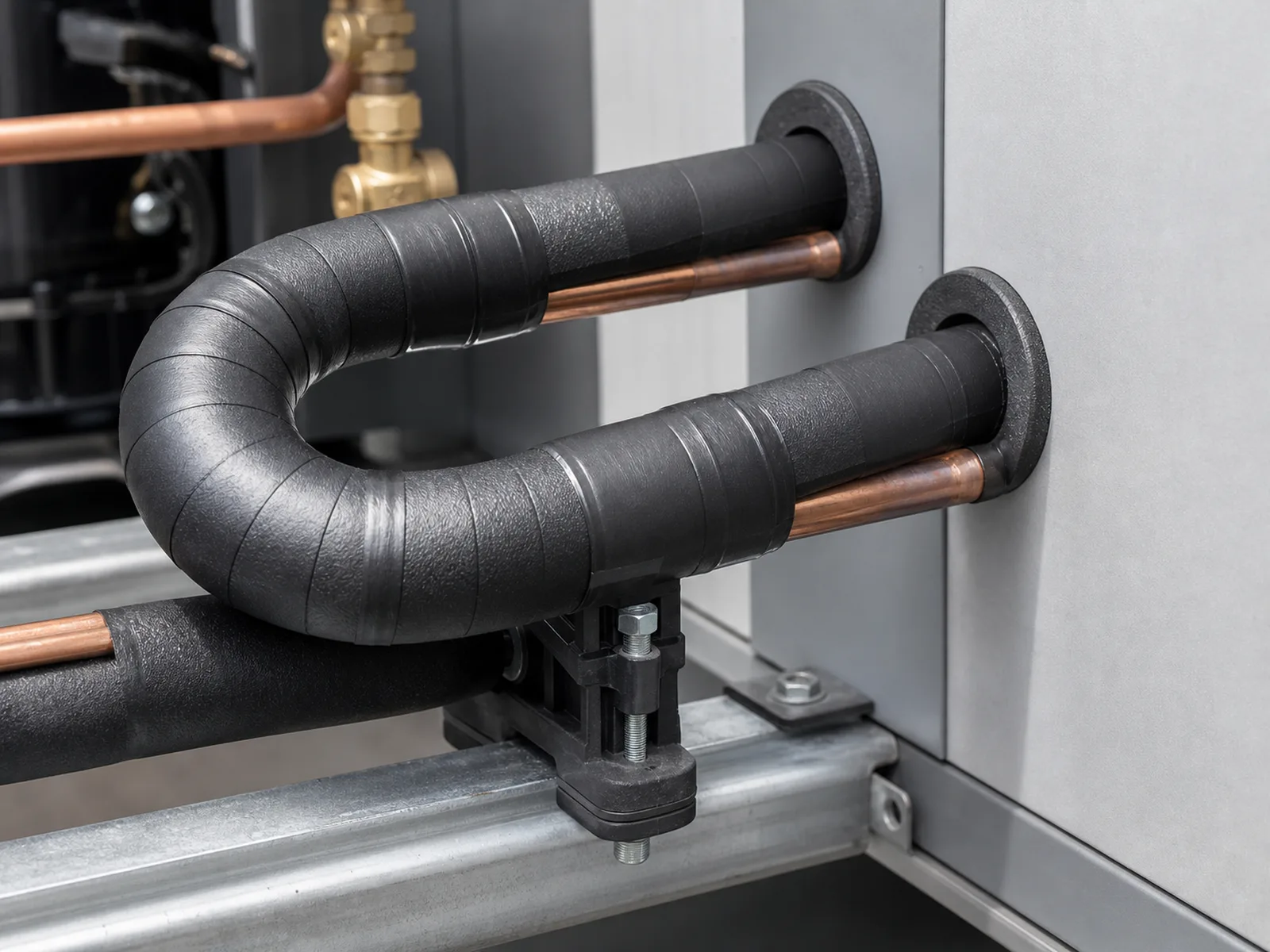

Dämmung & Kondensat: So vermeiden Betriebe Feuchteschäden

Die Kältemittelleitung ist oft kälter als die Umgebungsluft. Ist die Dämmung unzureichend, entsteht Tauwasser – im schlimmsten Fall in Zwischendecken oder Schächten. Das führt zu Feuchteschäden, Schimmel, Korrosion und Reklamationen.

Praxisregel: Dämmung muss durchgängig, dicht und korrekt dimensioniert sein. Schwachstellen sind Übergänge, Ventilbereiche, Halterungen und nachträgliche „Aufschneidearbeiten“.

• Dämmstöße luftdicht verkleben (keine offenen Spalten).
• Ventile/Armaturen sauber einpacken (Dämmkappen, saubere Abschlüsse).
• Im Außenbereich UV-Schutz und mechanischen Schutz vorsehen.
• Kondensatführung separat betrachten: Dämmung ersetzt keine saubere Kondensatableitung.
• Nach Wartung/Reparatur: Dämmung wieder fachgerecht schließen (sonst Taupunktprobleme).

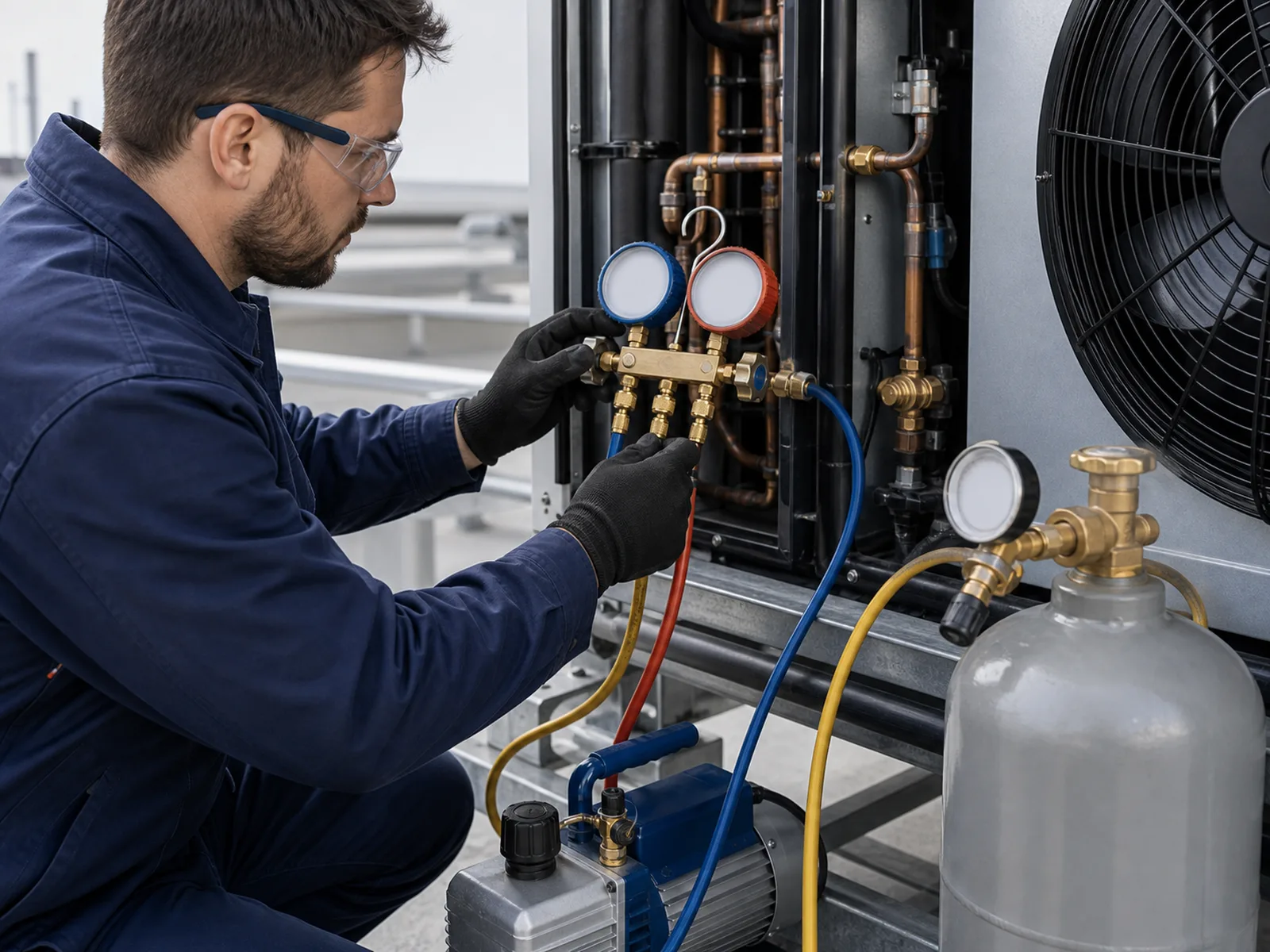

Dichtheit, Druckprüfung, Evakuierung: Warum „schnell fertig“ teuer wird

Viele Leckagen entstehen nicht durch Materialversagen, sondern durch Montage: unsaubere Bördel, Über-/Unterdrehmoment, Schmutz in Verbindungen, oder beschädigte Leitungen. Eine saubere Dichtheits- und Druckprüfung verhindert spätere Nacharbeiten.

Ebenso wichtig: korrekte Evakuierung vor der Befüllung. Restfeuchte oder Luft im System führen zu schlechter Leistung, Säurebildung, Vereisung und Folgeschäden.

• Druckprüfung mit geeignetem Verfahren (system- und regelwerkskonform).
• Lecksuche an allen Verbindungen – nicht nur „wo es gerade bequem ist“.
• Evakuierung mit geeignetem Gerät/Prozess bis zum stabilen Endzustand.
• Danach: definierte Befüllung nach Vorgaben und Funktionsprüfung im Betriebspunkt.
• Dokumentation für Betreiber und spätere Serviceeinsätze (Messwerte, Änderungen, Fotos).

Typische Fehlerbilder (und wie man sie in Angeboten erkennt)

Betriebe sehen die Leitung oft erst, wenn etwas tropft, riecht oder nicht mehr kühlt. Dabei lassen sich viele Fehler durch klare Spezifikation in Angebot und Abnahme vermeiden.

Gute Angebote nennen Leitungswege, Dämmstandard, Prüfungen und Dokumentation. Das ist ein Qualitätsindikator – und verhindert spätere Diskussionen.

• Kondensat-/Feuchteschäden: Dämmung lückenhaft oder nachträglich geöffnet.
• Leistungsprobleme: Leitungen zu lang/falsch dimensioniert, viele Engstellen/Bögen.
• Leckagen: unsaubere Verbindungen, fehlende Prüfung/Protokolle.
• Wiederkehrende Störungen: Luft/Feuchte im System, unzureichende Evakuierung.
• Serviceunfreundlich: Ventile/Verbindungen unzugänglich, Dämmung ohne Wartungskonzept.
