Kälteanlage Niederdruckstörung (ND): Ursachen, Checks, Messwerte & typische Fehler (Betriebe)

Kurz erklärt: Was bedeutet „ND-Störung“ an der Kälteanlage?

ND steht für Niederdruck bzw. zu niedrigen Saugdruck im Kältekreis. Viele Anlagen schützen Verdichter und Betrieb über einen Niederdruckschalter oder einen elektronischen Grenzwert. Wird der Grenzwert unterschritten, schaltet die Anlage ab oder regelt stark zurück.

Wichtig: „Niederdruck“ ist nicht automatisch „zu wenig Kältemittel“. ND kann auch bei ausreichender Füllmenge auftreten – z. B. wenn der Verdampfer zu wenig Wärme bekommt (Luftmangel) oder die Einspritzung zu klein ist.

• ND-Auslösung schützt Verdichter vor Schaden und Betrieb außerhalb des zulässigen Bereichs.
• ND ist ein Symptom – die nachhaltige Lösung ist die Ursachenanalyse (Wärmelast, Luft, Einspritzung, Dichtheit).
• Wiederkehrende ND-Störungen sind ein Hinweis auf einen systematischen Fehler (nicht nur „Reset drücken“).

Die häufigsten Ursachen in der Praxis (Betriebe): von Luftmangel bis Kältemittelmangel

In Betrieben sind ND-Störungen oft eine Kombination aus Betriebsbedingungen (Türen, hohe Last), Hygiene (Verschmutzung), Wartung (Filter/Abtauung) und technischen Ursachen (Ventile, Sensorik, Kältemittelstand).

Die folgenden Punkte sind die häufigsten „Treiber“, die wir in Serviceeinsätzen sehen.

• Luftmangel am Verdampfer: Filter/Verdampfer verschmutzt, Lüfterdefekt, Luftwege blockiert, falsche Luftführung.

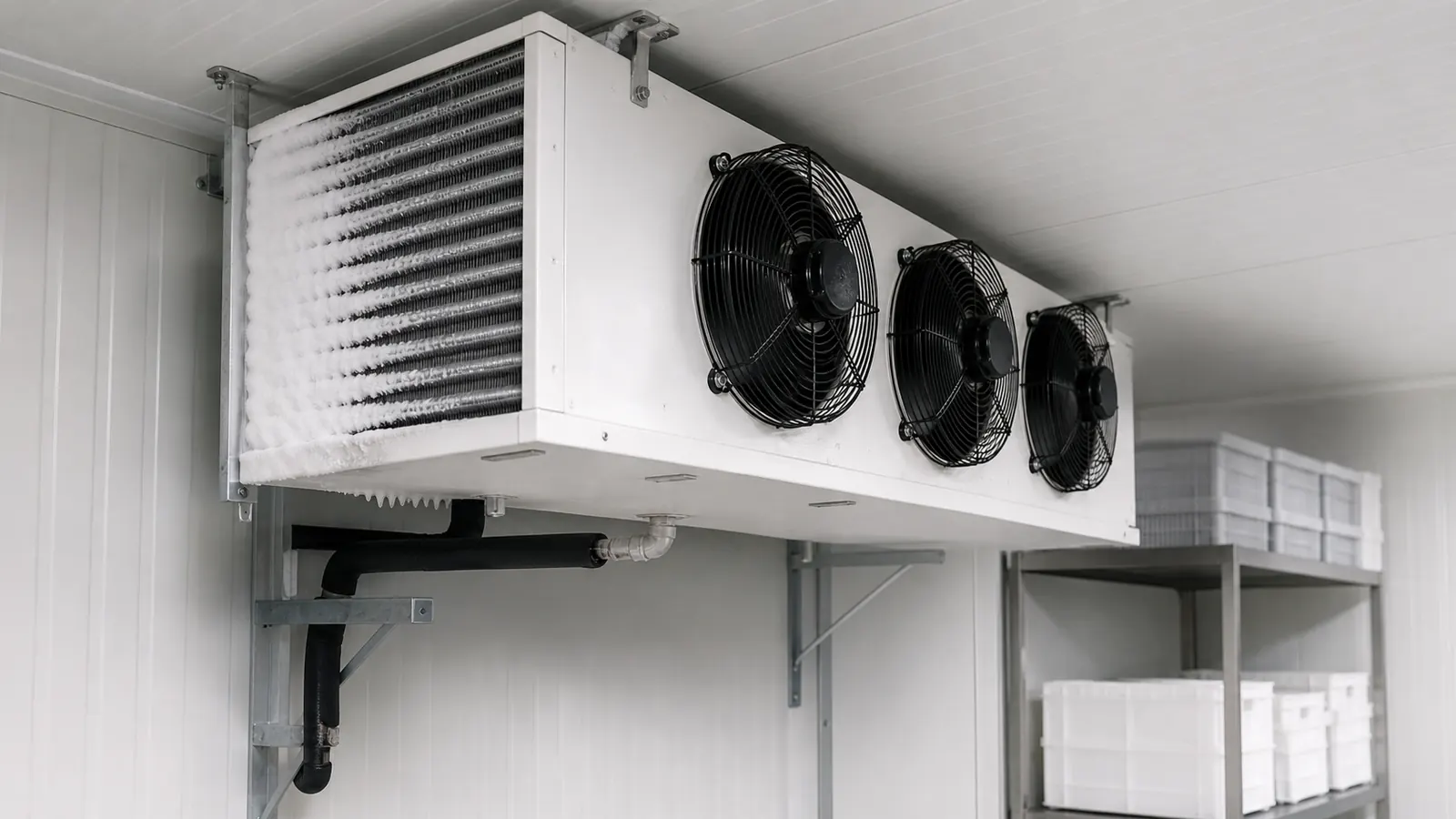

• Vereisung: Abtauung gestört (Heizung/Heißgas/Timer), Türöffnungen/Feuchte, falsche Einstellungen.
• Einspritzproblem: Expansionsventil/EEV regelt zu, Sensorik/Überhitzung falsch erfasst, Verteilersystem unterversorgt.
• Kältemittelmangel: Leckage, wiederholtes Nachfüllen ohne Reparatur, schleichender Performanceverlust.
• Druckverlust/Verstopfung: Filtertrockner/Schmutzfänger zugesetzt, Vereisung an Drosselstellen, Ölmanagement-Probleme.

Sichere Betreiber-Checks (ohne Eingriff an Elektrik oder Kältekreis)

Wenn ND auslöst, zählt Zeit – aber auch Sicherheit. Betreiber sollten keine Arbeiten an elektrischen Abdeckungen, Verdichterbereich oder Kältekreis durchführen. Was jedoch sehr hilft: Sichtprüfung, Dokumentation und das Eingrenzen von Luft-/Vereisungsthemen.

Viele ND-Ursachen lassen sich bereits über den Zustand des Verdampfers und die Betriebsbedingungen plausibilisieren.

• Kühlraum/Verbraucher: Türen geschlossen? Dichtungen ok? Ungewöhnlich viele Türöffnungen?
• Verdampfer: sichtbar vereist oder stark verschmutzt? Lüfter laufen? Luftwege frei?
• Abtauung: fällt die Störung nach Abtauphasen häufiger auf? Gibt es Hinweise auf defekte Abtauung?
• Alarm/Fehlercode: Zeitpunkt, Fehlertext und vorherige Alarme dokumentieren (Fotos).
• Betriebsdaten: Soll-/Ist-Temperatur, Umgebung (Außentemperatur), Produktlast, zuletzt geänderte Einstellungen.

Diagnose im Service: Welche Messwerte entscheiden (und warum „nur Druck“ nicht reicht)

Im Serviceeinsatz geht es darum, ND nicht nur zu quittieren, sondern Ursache und Mechanismus zu verstehen. Dazu braucht es Messwerte im Zusammenhang: Druck + Temperatur + Betriebszustand.

Zentral ist die Frage: Fehlt dem Verdampfer Wärme (Luftmangel/Vereisung) oder fehlt dem Kältekreis Masse (Kältemittelmangel/Einspritzproblem) – oder liegt ein Restriktions-/Sensorikproblem vor?

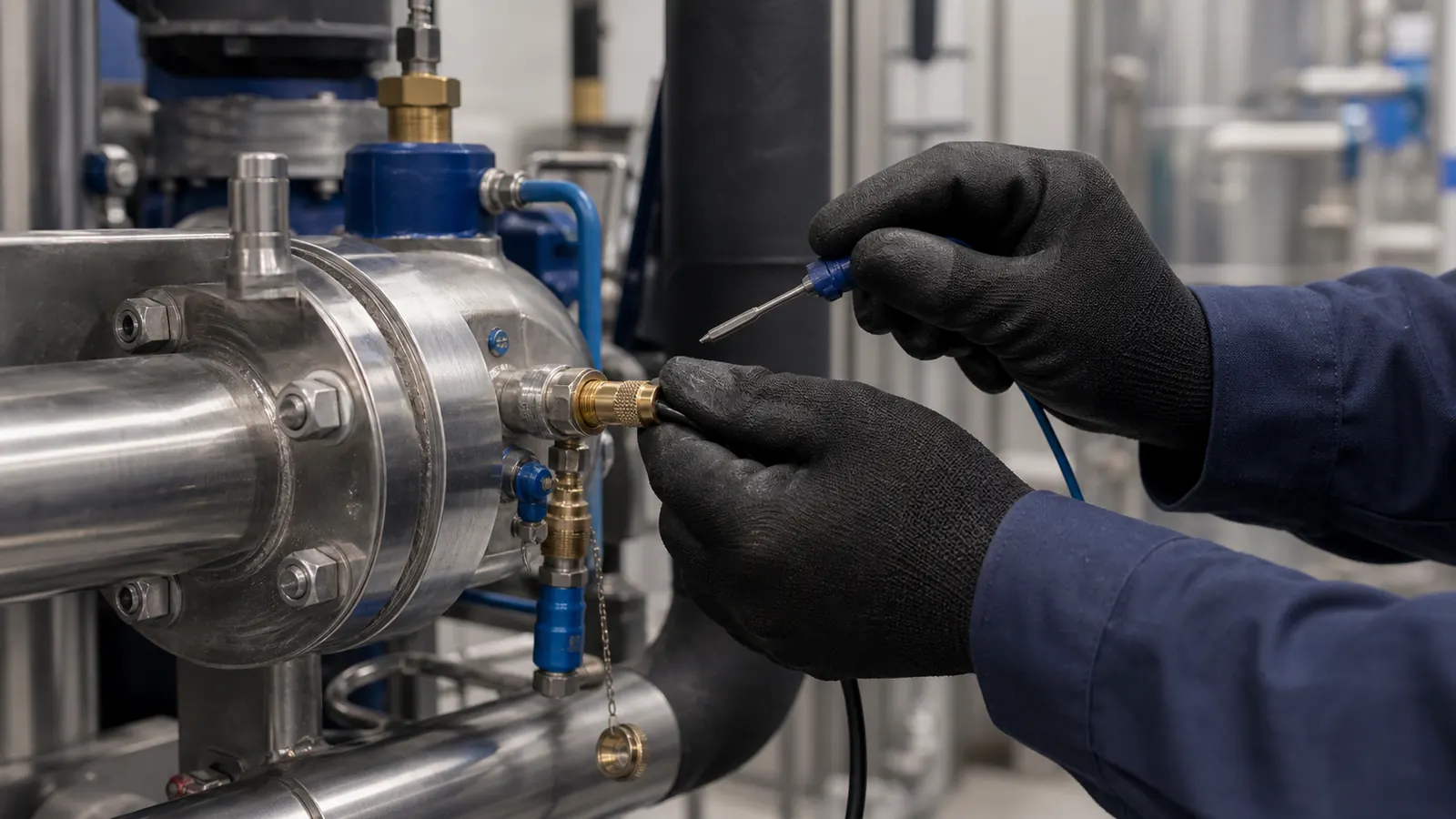

• Saugdruck + Saugleitungstemperatur → Überhitzung/Verhalten der Einspritzung (EEV/TEV).
• Verflüssigungsdruck + Flüssigkeitsleitungstemperatur → Unterkühlung/Flüssigkeitsversorgung.
• Verdampfer-Eintritt/Austritt → Temperaturdifferenzen, Luftseite vs. Kältemittelseite.
• Filtertrockner/Schmutzfänger: Druck- und Temperaturabfall über dem Bauteil als Hinweis auf Restriktion.
• Leckage-/Dichtheitsthema: Historie (Nachfüllungen), Ölspuren, strukturierte Lecksuche statt „nachfüllen“.

Wenn ND immer wieder kommt: Systematisch statt „Reset-Kultur“

Wiederkehrende ND-Störungen sind selten Zufall. Häufig steckt ein Muster dahinter: bestimmte Tageszeiten (Türöffnungen/Last), bestimmte Außentemperaturen (Verflüssiger), oder bestimmte Betriebsarten (Abtauung).

Ein strukturierter Ansatz reduziert Stillstand: (1) Muster erkennen, (2) Luft-/Vereisungsprobleme eliminieren, (3) Einspritzung/Sensorik prüfen, (4) Dichtheit und Restriktionen abarbeiten.

• Muster: Zeitpunkt, Umgebung, Last, vorherige Alarme – das ist Gold für die Diagnose.
• Luftseite zuerst: Verdampfer, Lüfter, Luftwege, Abtauung – hier liegen viele Ursachen.
• Dann Kältekreis: Einspritzung, Restriktion, Kältemittelstand, Leckage.
• Nach Umsetzung: Betriebswerte verifizieren (nicht nur „läuft wieder“).

Prävention: Wartung, Dichtheit, Alarmierung und Betreiberpflichten

Für Betriebe ist Prävention günstiger als Stillstand. Viele ND-Ursachen sind wartungs- oder betriebsgetrieben: verschmutzte Wärmetauscher, vernachlässigte Abtauung, unklare Alarmketten oder schleichende Leckagen.

Je nach Kältemittelmenge und Anlagenart können außerdem Dokumentations- und Dichtheitsanforderungen relevant sein (F-Gase).

• Wartungsplan: Verdampfer-/Filterreinigung, Funktionsprüfung Abtauung, Sichtprüfung Dämmung/Leitungen.
• Monitoring: Alarme nicht nur „still quittieren“ – Trenddaten helfen, ND früh zu erkennen.
• Leckage ernst nehmen: wiederkehrendes Nachfüllen ist ein Warnsignal; Lecksuche + Reparatur ist nachhaltiger.
• Dokumentation: Störhistorie und Wartungsprotokolle reduzieren Diagnosezeit.

Passende interne Links

• Hochdruckstörung (HD) – Ursachen & Checkliste: https://klima-zentrum.at/blog/kaelteanlage-hochdruckstoerung-hd-ursachen-checkliste
• Lecksuche an Kälteanlagen (Methoden & Ablauf): https://klima-zentrum.at/blog/kaelteanlage-lecksuche-methoden-ablauf-formiergas-uv-elektronisch
• Vereisung am Verdampfer im Kühlraum: https://klima-zentrum.at/blog/vereisung-verdampfer-kuehlraum-ursachen-abtauen
• Kühlraum kühlt nicht richtig (Checkliste): https://klima-zentrum.at/blog/kuehlraum-kuehlt-nicht-richtig-ursachen-checkliste
• Kälteanlage läuft dauernd (Ursachen & Lösungen): https://klima-zentrum.at/blog/kaelteanlage-laeuft-dauernd-ursachen-loesungen

Quellen & weiterführende Hinweise

• Danfoss Ref Tools – Troubleshooter (Suction pressure too low): https://ref-tools.danfoss.com/troubleshooter/#/problem/10
• Copeland – Refrigeration Troubleshooting (Grundlagen/Fehlerbilder): https://climate.emerson.com/en-us/documents/copeland-refrigeration-troubleshooting-quick-reference-en-us-143310.pdf
• EU – F-Gas-Legislation (Überblick): https://climate.ec.europa.eu/eu-action/fluorinated-greenhouse-gases/f-gas-legislation_en
• EUR-Lex – Verordnung (EU) 2024/573 (Originaltext): https://eur-lex.europa.eu/eli/reg/2024/573/oj?locale=de

Fazit: ND schnell lösen heißt Ursachen trennen – nicht nur quittieren

ND-Störungen sind häufig, aber beherrschbar: Luftmangel/Vereisung, Einspritzproblem, Kältemittelmangel und Restriktion lassen sich mit einer strukturierten Vorgehensweise deutlich schneller unterscheiden.

Klima-Zentrum unterstützt Betriebe in Österreich bei Diagnose, Wartung und Reparatur von Kälteanlagen – damit ND nicht zur regelmäßigen Stillstandsursache wird.
