Installationskanal für Klimaanlagen: Auswahl, Montage, Brandschutz & typische Fehler (Betriebe)

Warum ein sauber geplanter Installationskanal im Betrieb Geld spart

In Büro-, Praxis- und Verkaufsflächen ist die Klimaanlage oft sichtbar. Ein sauber geführter Installationskanal sorgt für eine professionelle Optik – wichtiger ist aber: Er schützt die Leitungen, reduziert mechanische Belastung und macht spätere Servicearbeiten planbarer.

Viele Störungen, die wie „Kältemittelproblem“ wirken, haben in der Realität ihre Ursache in der Leitungsführung: falsches Gefälle bei Kondensat, beschädigte Isolierung, zu enge Radien, schlecht zugängliche Verbindungen oder ungeschützte Bereiche im Durchgang.

• Schutz: weniger Risiko für mechanische Beschädigung an Leitungen/Isolierung.
• Wartung: definierte Zugänge, klare Leitungswege, weniger Suchzeit im Service.
• Hygiene/Optik: weniger offene Isolierung und weniger Schmutzanfälligkeit.
• Kondensat-Sicherheit: saubere, prüfbare Führung der Kondensatleitung.

Was im Installationskanal typischerweise geführt wird (und warum die Dimension so wichtig ist)

Bei Split-Klimaanlagen laufen im Kanal meist mehrere Komponenten zusammen. Entscheidend ist, dass nichts „gequetscht“ wird: Kältemittelleitungen brauchen ausreichende Radien, die Isolierung darf nicht zusammengedrückt werden und die Kondensatleitung muss in einem durchgängigen, sicheren Verlauf geführt sein.

Als Faustregel gilt: Lieber eine Nummer größer planen, damit Bögen sauber passen, Abzweige möglich bleiben und die Isolierung ihre Wirkung behält. Zu kleine Kanäle sind einer der häufigsten Gründe für unsaubere Übergänge und spätere Kondensatprobleme.

• Kältemittelleitungen (Kupfer) inkl. Isolierung.
• Kondensatleitung (mit Gefälle oder zur Kondensatpumpe).
• Kommunikations-/Steuerkabel (je nach System).
• Bei manchen Setups zusätzlich: separate Stromzuleitung (je nach Konzept/Normen vor Ort).

Material, UV-Beständigkeit und Innen-/Außenbereiche: Welche Ausführung passt?

Installationskanäle gibt es in unterschiedlichen Materialien und Oberflächen. Für Innenbereiche sind saubere, glatte Oberflächen praktisch (Reinigung, Optik). Für Außenbereiche ist UV- und Witterungsbeständigkeit entscheidend – sonst vergilbt oder versprödet der Kanal und wird undicht.

In Betrieben lohnt es sich, die Kanalführung auch aus Sicht der Nutzung zu betrachten: Stoßzonen (z. B. Lager, Gänge, Ladebereiche) brauchen robustere Lösungen oder Schutzprofile.

• Innen: Optik, Reinigbarkeit, saubere Übergänge an Wand/Decke.
• Außen: UV-/Witterungsbeständigkeit, dichte Deckel, saubere Durchführungen.
• Stoß-/Vibrationsbereiche: mechanischer Schutz und sichere Befestigung.
• Farbe: meist weiß/hellgrau – passend zum Raumkonzept, ohne „Basteloptik“.

Montage-Details, die in der Praxis den Unterschied machen

Viele Probleme entstehen nicht durch den Kanal selbst, sondern durch Details: Gefälle, Übergänge, Durchbrüche und die Art, wie Leitungen im Kanal geführt werden. Für Betriebe ist wichtig: Eine Montage muss wartungsfähig bleiben – auch wenn später Möbel, Regale oder Abhängdecken dazukommen.

Sinnvoll ist eine kurze Dokumentation (Fotos) nach der Montage. Das hilft bei späteren Umbauten und verkürzt Serviceeinsätze.

• Kondensatführung planen: durchgängiges Gefälle oder definierte Kondensatpumpe (inkl. Alarm/Überlauf-Konzept).
• Bögen/Abzweige nicht „erzwingen“: zu enge Radien erhöhen Risiko für Knicke/Undichtheiten.
• Durchbrüche sauber abdichten und mechanisch entkoppeln (keine Scheuerstellen).
• Revisionspunkte berücksichtigen: Serviceventile/Verbindungen nicht hinter „dauerhaft zugebauten“ Bereichen.
• Befestigung: ausreichend viele Fixpunkte, damit Deckel dicht schließen und nichts klappert.

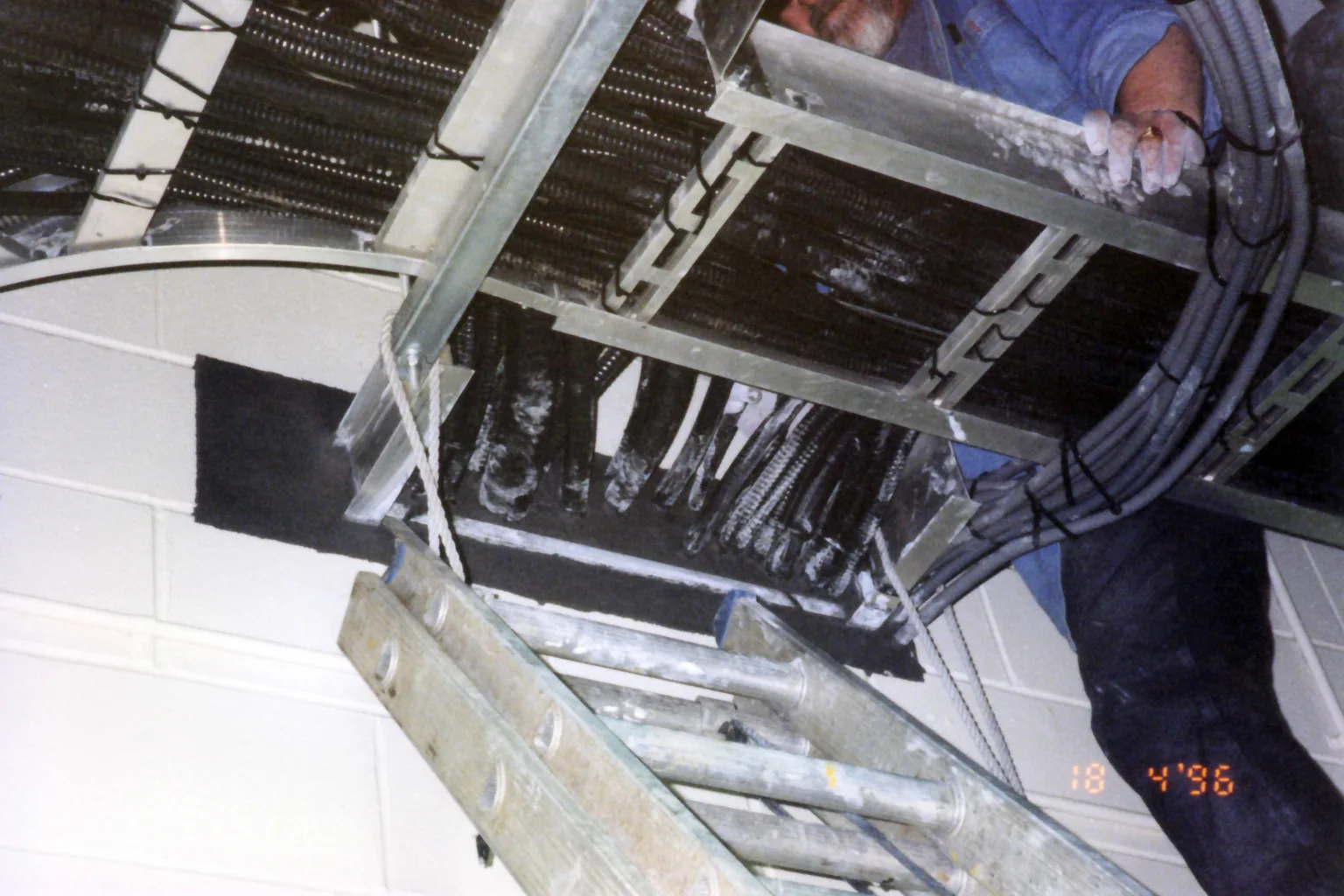

Brandschutz & Durchführungen: Worauf Betriebe achten sollten (ohne Rechtsberatung)

Sobald Leitungen durch brandabschnittsbildende Bauteile geführt werden (z. B. Technikraum, Fluchtweg, Schächte), können brandschutztechnische Anforderungen relevant werden. Welche Maßnahmen im Einzelfall erforderlich sind, hängt vom Gebäude, der Nutzung und der Ausführung ab.

Praxisregel: Durchführungen niemals „provisorisch“ offen lassen. Saubere Abschottung, klare Dokumentation und eine fachgerechte Ausführung vermeiden Risiken – und verhindern, dass spätere Prüfungen oder Umbauten teuer werden.

• Durchführungen durch Brandabschnitte nur mit passender Abschottung ausführen.
• Leitungswege in Fluchtwegen früh mit Planung/Haustechnik abstimmen.
• Nachrüstungen vermeiden: lieber einmal korrekt planen als später teuer öffnen.
• Montage dokumentieren (Fotos/Skizze) – erleichtert Prüfungen und Umbauten.

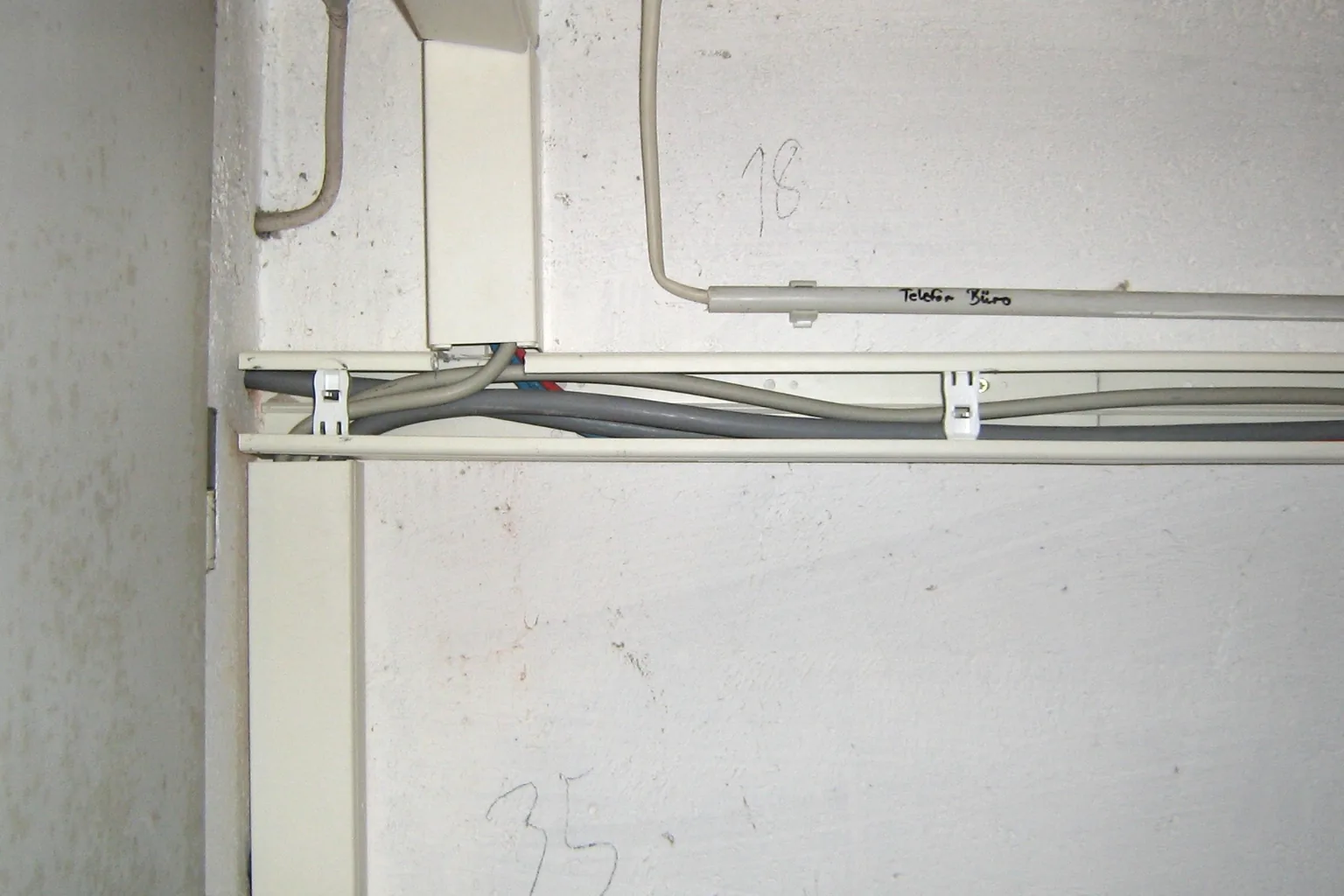

Typische Fehler (und wie man sie erkennt)

Wenn Installationskanäle „nicht passen“, zeigt sich das oft an Spalten, schlecht schließenden Deckeln oder an sichtbarer, gequetschter Isolierung. Technisch problematisch wird es, wenn Kondensat nicht sauber abgeführt wird oder Leitungen mechanisch belastet werden.

Auffällig sind auch nachträgliche „Flickstellen“: zugeschnittene Deckel, improvisierte Bögen, lose Abdeckungen oder Silikonfugen, die keine echte mechanische Lösung ersetzen.

• Kanal zu klein: Isolierung gequetscht, Deckel schließt nicht sauber.
• Kein Gefälle/unsaubere Kondensatführung: Tropfen, Geruch, Abschaltungen.
• Scheuerstellen: Leitungen reiben am Durchbruch oder am Kanalrand.
• Servicepunkte verbaut: Ventile/Verbindungen hinter fixen Möbeln/Decken.
• Außenbereich ohne UV-Schutz: Vergilben, Versprödung, Undichtheiten.

Passende interne Links

• Klimaservice-Checkliste für Betriebe (Österreich): https://klima-zentrum.at/blog/klimawartung-klimaservice-checkliste-betriebe-oesterreich
• Klimaanlage kühlt nicht richtig (Ursachen & Checkliste): https://klima-zentrum.at/blog/klimaanlage-kuehlt-nicht-richtig-ursachen-checkliste-betrieb
• Klimaanlage tropft Wasser (Ursachen & Lösungen): https://klima-zentrum.at/blog/klimaanlage-tropft-wasser-ursachen-loesungen-betriebe

Quellen & weiterführende Hinweise

• OIB – Österreichisches Institut für Bautechnik (OIB-Richtlinien, Überblick): https://www.oib.or.at/de/oib-richtlinien
• Legrand – Leitungsführungssysteme (Beispiele/Produktwissen): https://www.legrand.com/
• Hager – Leitungsführungssysteme (Grundlagen/Sortiment): https://hager.com/
• Daikin – Maintenance Tips (Filter, Luftführung, Effizienz): https://www.daikin.com/products/ac/services/maintenance_tips

Fazit: Mit sauberer Leitungsführung weniger Störungen und schnellere Serviceeinsätze

Ein gut dimensionierter, fachgerecht montierter Installationskanal ist im Betrieb ein Qualitätsmerkmal – und reduziert typische Problemfelder wie Kondensatstörungen, beschädigte Isolierung oder unzugängliche Verbindungen.

Klima-Zentrum unterstützt Betriebe in Österreich bei Planung, Montage, Wartung und Reparatur von Klimaanlagen. Wenn Sie eine Anlage nachrüsten oder eine bestehende Installation verbessern möchten, hilft eine kurze Vor-Ort-Bewertung, die Leitungswege sauber und wartungsfreundlich zu gestalten.
